C-LITE C-AR-A-PTA Series Installation Instructions Manual page 6

INSTRUCTIONS D'INSTALLATION
SÉRIE C-AR-A-PTA

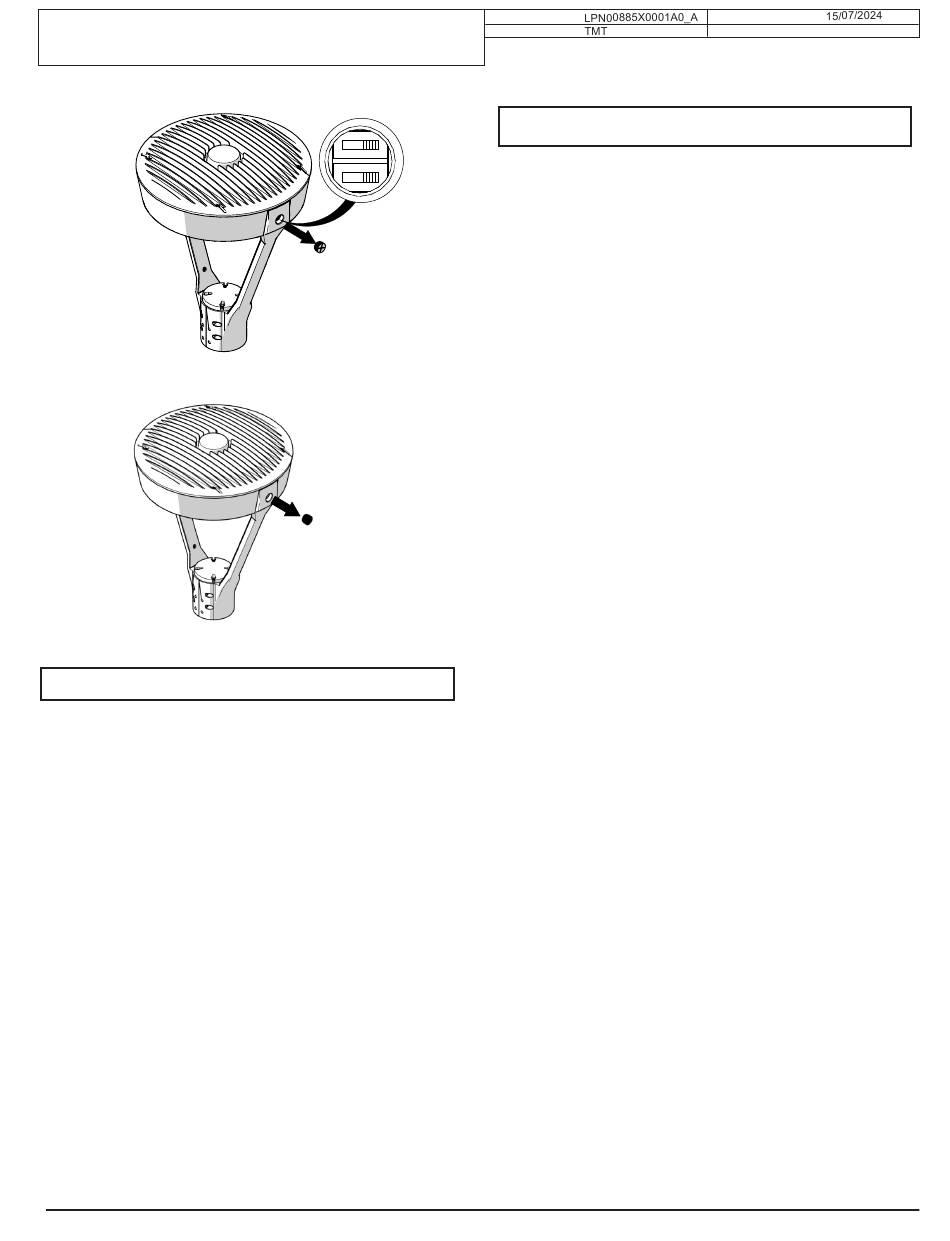

FIGURE 4
FIGURE 5
RACCORDEMENTS ÉLECTRIQUES
Le luminaire est équipé d'un circuit de sortie universel de 120 à
277 V (c'est-à-dire 120 V, 208 V, 240 V ou 277 V)
Effectuez les raccordements électriques suivants :
Câblage phase vers neutre 120/277 V
a. Raccordez la mise à la terre de l'alimentation au fi l de
terre du luminaire (vert ou cuivre nu).
b. Raccordez l'alimentation neutre au fi l neutre (blanc) du
luminaire.
c. Raccordez l'alimentation Vin au fi l de phase (noir) du
luminaire.
Insérez soigneusement tous les fi ls dans la chambre de câblage en
vous assurant qu'aucun fi l n'est pincé.
Câblage phase à phase 208/240 V
a. Raccordez la mise à la terre de l'alimentation au fi l de
terre du luminaire (vert ou cuivre nu).
b. Raccordez l'alimentation L1 (phase) au fi l neutre (blanc)
du luminaire.
c. Raccordez l'alimentation L2 (phase) au fi l neutre (blanc)
du luminaire. Insérez soigneusement tous les fi ls dans la
chambre de câblage en vous assurant qu'aucun fi l n'est
pincé.
Insérez soigneusement tous les fi ls dans la chambre de câblage en
vous assurant qu'aucun fi l n'est pincé.`
Bouchon de conduit
transparent
www.e-conolight.com |
Document :
Créé par :
MISE EN GARDE : Les changements ou modifications non
expressément approuvés peuvent annuler votre droit à utiliser
cet équipement.
Cet appareil est conforme à la section 15 des règles de la FCC.
L'utilisation est soumise aux deux conditions suivantes : (1) Cet
appareil ne doit pas causer d'interférences nuisibles, et (2) cet
appareil doit accepter toute interférence reçue, y compris les
interférences pouvant causer un fonctionnement non désiré.
Les changements ou modifi cations non expressément
approuvés peuvent annuler votre droit à utiliser cet équipement.
Cet équipement a été testé et déclaré conforme aux limites
pour un appareil numérique de Classe B, conformément
à la Partie 15 des règles de la FCC. Ces limites sont
conçues pour fournir une protection raisonnable contre les
interférences nuisibles dans une installation résidentielle.
Cet équipement génère, utilise et peut émettre de l'énergie
de radiofréquence et, si installé et utilisé non conformément
aux instructions, il peut causer une interférence nuisible aux
radiocommunications. Par contre, il n'existe aucune garantie
que les interférences ne se produiront pas dans une installation
en particulier. Si cet équipement cause des interférences
nuisibles à la réception radio ou télé, ce qui peut être déterminé
en allumant et éteignant l'équipement, l'utilisateur est
encouragé à essayer de corriger l'interférence à l'aide d'une ou
de plusieurs des mesures suivantes :
– Réorientez ou déplacez l'antenne réceptrice.
– Augmentez la distance entre l'équipement et le récepteur.
– Branchez l'équipement dans une prise sur un circuit diff érent
de celui où le récepteur est branché.
– Consultez le fournisseur ou un technicien radio/télé
expérimenté pour obtenir de l'aide.
CAN ICES-005 (B)/NMB-005 (B)
888 243-9445 | TÉLÉC. : 262 504-5409
Date
AVIS DE LA FCC
