C-LITE C-AR-A-PTA Series Installation Instructions Manual page 5

INSTRUCTIONS D'INSTALLATION
SÉRIE C-AR-A-PTA
MISES EN GARDE
MESURES DE SÉCURITÉ
IMPORTANTES
Lors de toute utilisation d'appareils électriques, les
consignes de sécurité de base doivent toujours être
respectées, dont les suivantes :
LISEZ ET SUIVEZ TOUTES LES
CONSIGNES DE SÉCURITÉ
1. DANGER– Risque de choc – Couper l'alimentation avant
l'installation.
DANGER – Risk of shock- Disconnect power before installation.
2. Ce produit doit être installé conformément au NEC ou à votre code
électrique local. Si vous n'êtes pas familier avec ces codes et ces
exigences, veuillez communiquer avec un électricien qualifi é.
This luminaire must be installed in accordance with the NEC
or your local electrical code. If you are not familiar with these
codes and requirements, consult a qualifi ed electrician.
3. CONVIENT AUX EMPLACEMENTS MOUILLÉS.
SUITABLE FOR WET LOCATIONS.
VEUILLEZ GARDER CES
INSTRUCTIONS POUR VOUS Y
REPORTER ULTÉRIEUREMENT
INSTALLATION

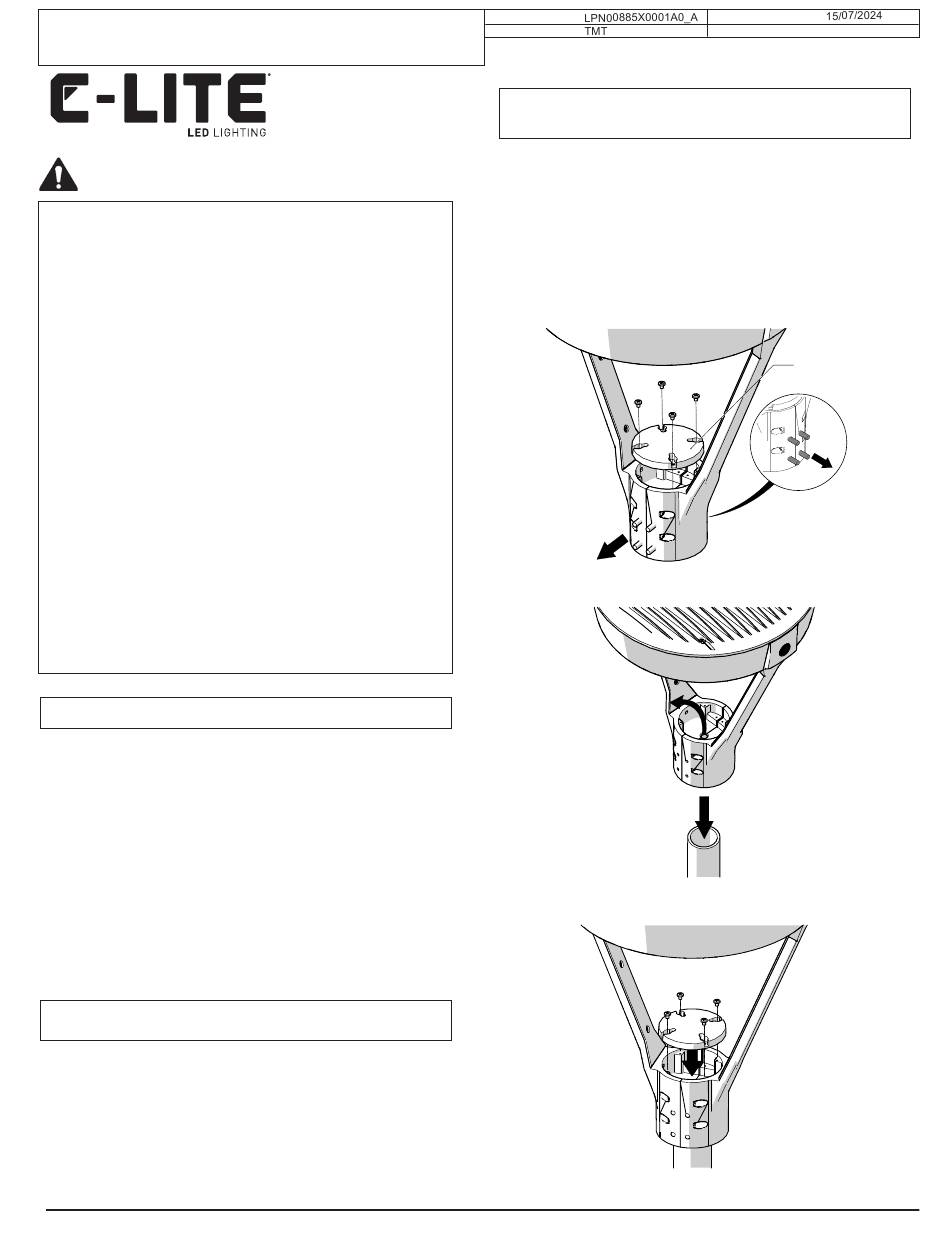

1. Retirez les (8) vis de réglage situées sur la base et retirez les
(4) vis situées sur le dessus du couvercle de câblage. Retirez le
couvercle de câblage. Voir Figure 1.
2. Tirez les fi ls d'alimentation par le centre de la chambre de câblage
et faites glisser le luminaire sur le poteau. Voir Figure 2.
3. Serrez les (8) vis de réglage sur le poteau.
REMARQUE : Assurez-vous que la base du luminaire est
complètement installée sur le poteau, qu'aucun fi l n'est pincé et que
le joint d'étanchéité est correctement installé avant de serrer les vis.
4. Eff ectuez les branchements de fi ls dans la chambre de câblage du
luminaire comme indiqué dans la section Câblage du luminaire des
instructions d'installation.
5. Fixez le couvercle de la chambre de câblage à l'aide des (4) vis
retirées à l'étape 1. Voir Figure 3.
REMARQUE : Assurez-vous qu'aucun fi l n'est pincé et que le joint
est correctement installé avant de serrer les vis.
RÉGLAGES DE LA TEMPÉRATURE DE COULEUR
REMARQUE : Les paramètres d'usine sont 4 000 K :
1. Retirez le bouchon du conduit sur le côté du boîtier du luminaire à
l'aide d'un grand tournevis à lame droite. Voir Figure 4 à la page
suivante.
2. Localisez les sélecteurs sous le capuchon et sélectionnez la
température de couleur en faisant glisser les commutateurs DIP
sur les valeurs désirées.
3. Remettez le bouchon du conduit en place et resserrez-le à l'aide
d'un grand tournevis à lame droite.
www.e-conolight.com |
Document :
Créé par :
PARAMÈTRES DE L'INTERRUPTEUR
1. Retirez le bouchon du conduit transparent sur le côté du boîtier du
luminaire à l'aide d'un tournevis à lame droite. Voir Figure 5 page
suivante.
2. Allumez/éteignez l'interrupteur photoélectrique en réglant le
commutateur DIP.
3. Serrez fermement le bouchon transparent du conduit pour
empêcher l'infi ltration d'eau.
FIGURE 1
tooltip
FIGURE 2
FIGURE 3
888 243-9445 | TÉLÉC. : 262 504-5409
Date
PHOTOÉLECTRIQUE
Couvercle de
câblage
