DETEX CC-965
FR - DETECTEUR DE TENSION CC-965 ................................... 1
EN – VOLTAGE DETECTOR CC-965 ........................................ 2
DE - SPANNUNGSPRÜFER CC-965 ......................................... 2
ES - VERIFICADOR DE AUSENCIA DE TENSIÓN CC-965 .......... 3
PT - VERIFICADOR DE AUSÊNCIA DE TENSÃO CC-965 ........... 3
NL - SPANNİNGSDETECTOR İN OVEREENSTEMMİNG CC-965
.............................................................................................. 4
PL - CZUJNIK NAPIĘCIA ZGODNY CC-965 .............................. 4
TR - GERİLİM DEDEKTÖRÜ CC-965 ........................................ 4

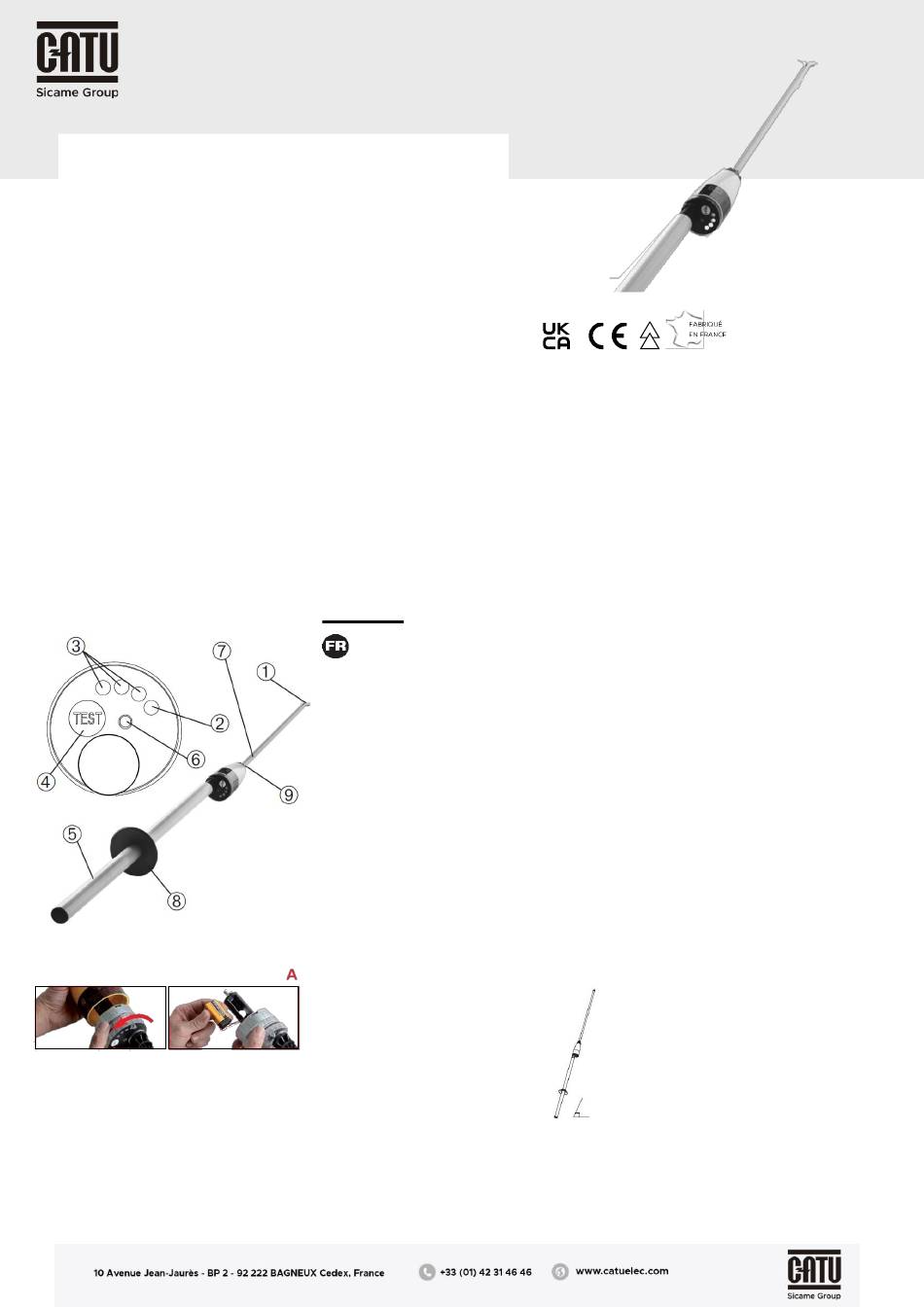

FR - DETECTEUR DE TENSION
CC-965
Votre CC-965 est un détecteur de tension alternative,
conçu selon la norme IEC 61243-1:2021. Il est utilisable
sur les réseaux de distribution d'énergie.
➀ Electrode de contact
➁ Diode verte
➂ Diodes rouge
➃ Bouton test
➄ Poignée
➅ Buzzer (suivant modèle)
➆ Rallonge d'électrode
➇ Garde main
➈ Marque limite
ATTENTION
La tension de l'installation à vérifier doit impérativement
être comprise dans la plage de tension indiquée sur le
corps du détecteur. L'appareil doit être obligatoirement
utilisé avec une perche isolante de caractéristiques
correspondant à la tension de l'installation et aux
conditions d'utilisations.
Une détection fiable sera réalisée :
-
Si l'appareil se trouve le plus éloigné
possible de toute masse métallique
environnante (qu'elle soit à la terre ou au
potentiel). Eviter les terminaisons de
câble, les configurations à angle droits et
les anneaux anti-corona (présence de
tension perturbatrice).
- Si son axe (représenté par la figure ci-
contre) est le plus perpendiculaire par
rapport à la ligne sous tension.
- Si le contact avec la ligne électrique est réalisé avec la
partie supérieure de l'électrode de contact.
En cas d'usage temporaire sous pluie, le détecteur de
tension doit être préalablement nettoyé (alcool ou produit
détergent). En cas de précipitation, le détecteur ne doit pas
rester en contact avec des installations sous tension plus
d'une minute. En cas de précipitation, le détecteur ne doit
IEC 61243-1:2021
NF EN 61243-1:2021
pas rester en contact avec des installations sous tension
plus d'une minute.
Ne pas utiliser l'appareil s'il présente du givre ; l'essuyer en
cas de formation de buée. Ne pas utiliser sur de
l'appareillage de connexion assemblée en usine. Ne pas
utiliser sur des installations aériennes de chemin de fer
électrique DC.
MISE EN PLACE DE LA PILE (9 V type 6LR61) voir
images A
- Dévisser l'arrière du détecteur dans le sens de la flèche.
- Puis dévisser la cage métallique.
- Sortir la pile usagée de son logement.
- Connecter la pile neuve en respectant la polarité.
- Remettre la cage métallique.
- Refermer l'ensemble.
Faire une vérification de bon fonctionnement. L'appareil
est en état de veille permanent.
VERIFICATION DE BON FONCTIONNEMENT
Faire une vérification de bon fonctionnement.
Appuyer sur la touche TEST ➃.
Le bon fonctionnement de l'appareil est indiqué par :
- L'allumage en clignotant des diodes rouges ➂
- L'émission d'un signal sonore intermittent (suivant
modèle).
Le relâchement du bouton TEST déclenche l'allumage
temporisé (environ 2 minutes) de la diode verte ➁. En plus
du test d'auto vérification, il convient de vérifier l'indication
« présence de tension » sur une tension de service avant
chaque utilisation.
VERIFICATION D'ABSENCE DE TENSION
- Fixer l'appareil sur une perche isolante suivant le
descriptif IEC 61243-1 (perche conseillée CE-75).
- Effectuer le test de bon fonctionnement.
- Mettre l'appareil en contact avec le réseau à vérifier.
La présence de tension se manifeste par :
- L'allumage en clignotant des diodes rouges ➂ ;
- L'émission d'un signal sonore intermittent.
- L'absence des signaux lumineux rouges et sonores
confirme l'absence de tension (suivant modèle).
- Terminer l'opération par un nouveau test de bon
fonctionnement.
ENTRETIEN - STOCKAGE - TRANSPORT
Appareil de sécurité, le détecteur CC-965 ne nécessite
aucun entretien particulier.
Maintenez-le simplement en parfait état de propreté et
replacez-le toujours dans son coffret après usage pour son
