Sicame CATU CD 129 User Instruction

Identification des composants
Parts Identification
Identificación de los componentes

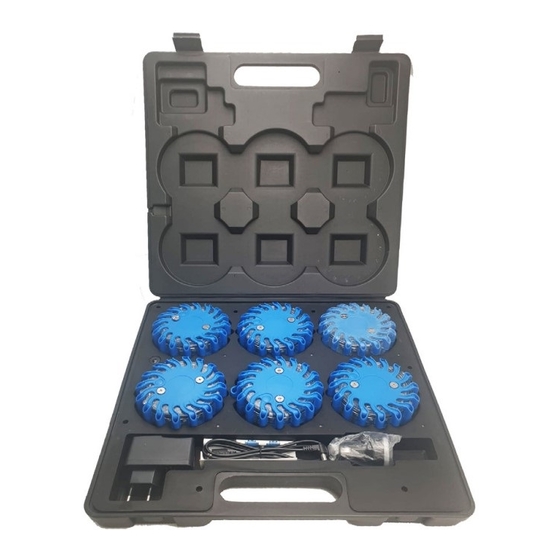

Boite de chargement
Charging Case
Maletín de carga
Port d'alimentation
Power port
Puerto de alimentación
Face avant (sans magnet)
Front Side(without magnet)
Cara frontal (sin imán)
Bouton ON/OFF
ON/OFF Button
Magnet
Botón ON/OFF
Magnet
Imán
lampes de signalisation à led
ATTENTION
1. Lire la notice avant utilisation.
2. Ne pas regarder directement la lumière. Cela pourrait causer des dommages à
vos yeux.
3. Eteindre les lampes de signalisation avant chargement.
4. Ne pas utiliser d'alcool, solution enflammable, ou autre solvent proche de la
lampe. Nettoyer uniquement avec de l'eau chaude et un chiffon doux.
5. Surveiller attentivement les enfants lorsque la lampe est utilisée.
6. Etanche si utilisé selon les intructions mentionnées.
MISE EN CHARGE
1. Positionner les lampes de signalisation dans la boite de chargement. Les symboles
des bornes (+) et (-) seront alignés.
2. Brancher le chargeur de voiture 12 V / 24 V ou le chargeur mural 110 V / 220 V
dans le port d'alimentation de la boite de chargement.
3. Connectez-vous à l'alimentation électrique, les voyants lumineux de côté
s'allumeront comme ci-dessous.
4. Les lampes de signalisation garderont une charge à 100% pendant 90 jours et
60% pendant 180 jours.
5. Charge: Le voyant lumineux à côté des lampes de signalisation devient ROUGE et
fait clignoter alternativement vert/rouge. Entièrement chargé: le voyant lumineux à
côté des feux de route arrête de clignoter et reste stable après 8 à 10H.
10, avenue Jean-Jaurès B.P.2 92222 Bagneux Cedex France Tél : 01 42 31 46 00 www.catuelec.com
CD 129
Face arrière (avec magnet)
Back Side(with magnet)
Cara trasera (con imán)
Terminal -
Terminal -
Terminal -
240 lumen
0,8 watt
EN 61547 - IEC 61000-4-5:2014
R HS - DEHP-DBP-BBP
o
NOTE:
Si le voyant devient rouge et ne clignote pas, cela signfie que les lampes de signalisation
ne sont pas correctement positionnées et ne peuvent pas charger.
Si tel est le cas, déplacez les lampes de signalisation à gauche ou droite, vers le haut ou
le bas pour faire clignoter l'indicateur. Les lampes de signalisation vont commencer à
charger.
TYPE DE CLIGNOTEMENT ET DURÉE
Nº Type clignotement
1 Tournant
2 Double clignotement
3 Simple clignotement
4 Clignotement alternatif
5 S-O-S
6 Elevé en continu
7 Bas en continu
8 2 LEDS lampe de poche
9 4 LEDS lampe de poche
COMMENT UTILISER LES LAMPES DE SIGNALISATION À LED ?
1. Appuyer sur le bouton ON/OFF pour mise en route.
2. Appuyer sur le bouton ON/OFF pour sélectionner un des 9 types de clignotement.
3. Appuyer sur le bouton ON/OFF et maintenir enfoncé pendant 3 secondes pour
éteindre.
APPLICATION
1. Plus sur et plus respectueux de l'environnement que les voyants de signalisation
type flamme. Aucune étincelle, flamme nue, fumée ou produit chimique toxique
n'est émise lors de l'utilisation des lampes de signalisations à LED.
2. Les lampes de signalisation sont résistantes au choc (IK07) et sont durables. Elles
résistent au passage d'un camion. Elles sont utilisées par les pompiers, la police,
chantiers de nuit de rail et autres types de chantiers d'urgence.
3. Positionnez à plat ou sur le côté selon votre choix. Positionnez sur la route, les sites
de construction, pare-choc de véhicules ou autre surface et tout lieu nécessitant un
signalement d'urgence.
4. La lampe de signalisation est étanche (IP65). Elle peut être utilisée pour les
applications marines et en toute sécurité dans des environnements humides, y
compris submergé à une profondeur de 1O mètres. Flottera à moins d'être fixé.
5. A l'aide de l'aimant à l'arrière de la lampe, vous pouvez la fixer sur toute surface
métallique. Positionnez sur un véhicule, clôture ou toute surface métallique.
User Instruction Led Signal lamps
WARNING
1. Read all instructions before operating.
2. Do not look directly at the light. It may cause injury to your eyes.
3. Turn off all lights before charging.
4. Do not use alcohol, flammable solutions, or other solvents on or near this unit.
Only clean with warm water and a soft cloth.
5. Administer close supervision when using around children.
6. Waterproof only when used in accordance with manufacturer's instructions.
CHARGING
1. Put flares into charging case with front side facing up. The (+) and (-) terminal
symbols will be aligned.
2. Plug 12V/24V car charger or 110V/220V wall charger into power port of charging
case.
3. Connect to power supply, the indicator ligt aside flares will light up as below.
4. Charging: The indicator light aside flares turns RED and make a Green/Red
alternating flash. Fully Charged: The indicator light aside flares stop flash and keep
steady after 8 to 10 hours.
5. Flare will keep a full 100% charge for 90 days and 60% charge for 180 days.
NOTE:
If indicator light turns red, not flashing, it means signal lamp is placed incorrectly and
can not be charged.
If so, move flare left or right, up or down and the indicator light will flash and flares start
to charge.
CATUcom_9912152_00
Durée
15 heures
22 heures
70 heures
8 heures
12 heures
2 heures
17 heures
14 heures
7 heures
