Sicame CATU DETEX CL-465 Manual

DETEX CL-465
FR - DETECTEUR DE TENSION CL-465 ................................... 1
EN – VOLTAGE DETECTOR CL-465 ......................................... 2
DE - SPANNUNGSPRÜFER CL-465 ......................................... 2
ES - VERIFICADOR DE AUSENCIA DE TENSIÓN CL-465 .......... 3
PT - VERIFICADOR DE AUSÊNCIA DE TENSÃO CL-465 ........... 3
NL - SPANNİNGSDETECTOR İN OVEREENSTEMMİNG CL-465 4
PL - CZUJNIK NAPIĘCIA ZGODNY CL-465 ............................... 4
TR - GERİLİM DEDEKTÖRÜ CL-465 ........................................ 4
-
-
FR - DETECTEUR DE TENSION
CL-465
Votre CL-465 est un détecteur de tension alternative,
conçu selon la norme IEC 61243-1:2021. Il est utilisable
sur les réseaux de distribution d'énergie.

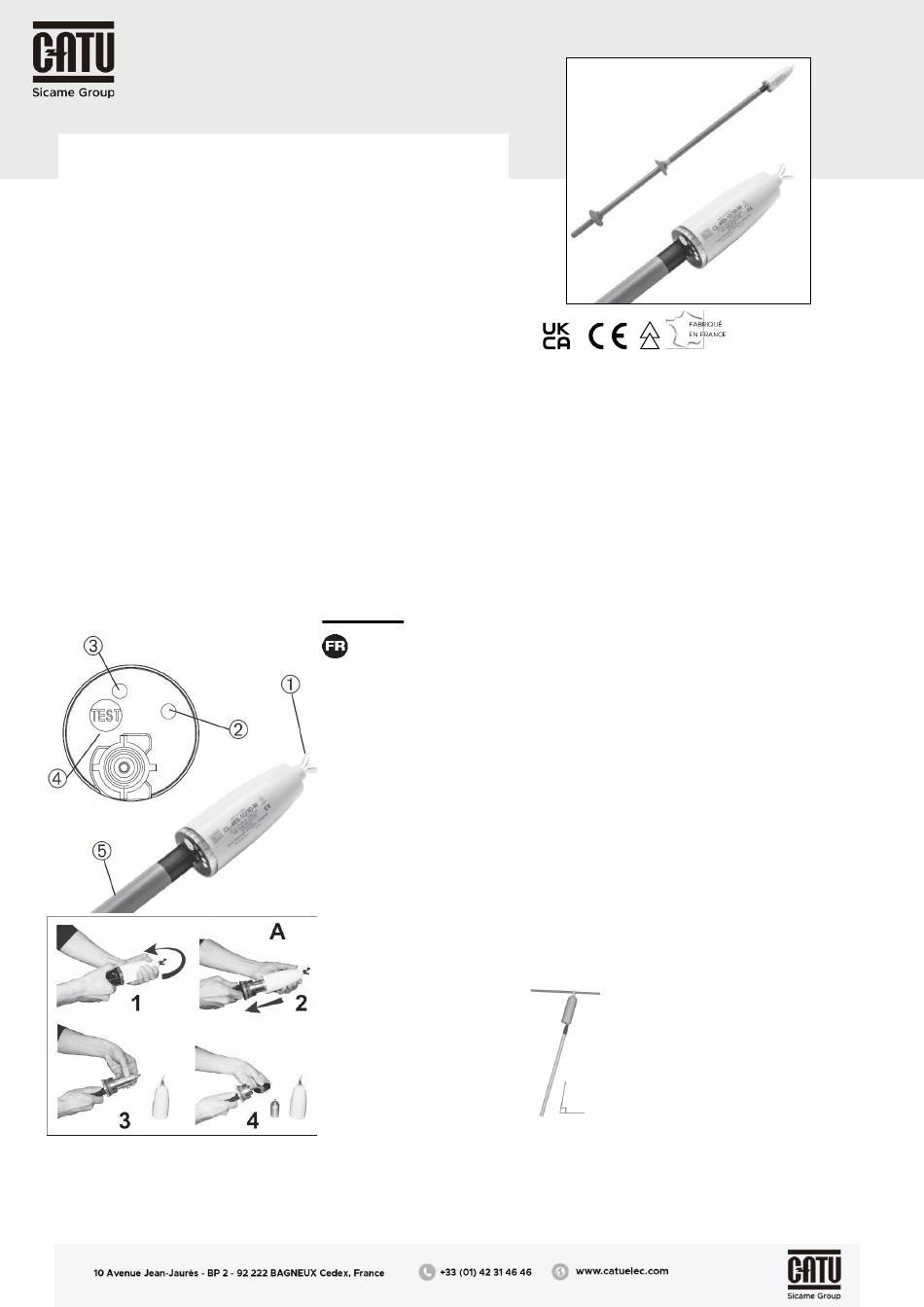

➀ Electrode de contact
➁ Diode verte
➂ Diodes rouge
➃ Bouton test
➄ Embout de préhension
ATTENTION
La tension de l'installation à vérifier doit impérativement
être comprise dans la plage de tension indiquée sur le
corps du détecteur. L'appareil doit être obligatoirement
utilisé avec une perche isolante de caractéristiques
correspondant à la tension de l'installation et aux
conditions d'utilisations.
Pour les détecteurs équipés de perche télescopique,
s'assurer avant utilisation que celle-ci est déployée suivant
la tension réseau rencontré.
Une détection fiable sera réalisée :
-
Si l'appareil se trouve le plus éloigné
possible de toute masse métallique
environnante (qu'elle soit à la terre ou
au potentiel). Eviter les terminaisons
de câble, les configurations à angle
droits et les anneaux anti-corona
(présence de tension perturbatrice).
- Si son axe (représenté par la figure ci-
contre) est le plus perpendiculaire par
rapport à la ligne sous tension.
- Si le contact avec la ligne électrique
est réalisé avec la partie supérieure de l'électrode de
contact.
En cas d'usage temporaire sous pluie, le détecteur de
tension doit être préalablement nettoyé (alcool ou produit
détergent). En cas de précipitation, le détecteur ne doit pas
rester en contact avec des installations sous tension plus
d'une minute. En cas de précipitation, le détecteur ne doit
pas rester en contact avec des installations sous tension
plus d'une minute.
IEC 61243-1:2021
NF EN 61243-1:2021
Ne pas utiliser l'appareil s'il présente du givre ; l'essuyer en
cas de formation de buée. Ne pas utiliser sur de
l'appareillage de connexion assemblée en usine. Ne pas
utiliser sur des installations aériennes de chemin de fer
électrique DC.
MISE EN PLACE DE LA PILE (9 V Lithium) voir images
A
- Dévisser l'arrière du détecteur dans le sens de la flèche.
- Puis dévisser la cage métallique.
- Sortir la pile usagée de son logement.
- Connecter la pile neuve en respectant la polarité.
- Remettre la cage métallique.
- Refermer l'ensemble.
Faire une vérification de bon fonctionnement. L'appareil
est en état de veille permanent.
Une pile lithium 1200 mA/h donnera une autonomie de 8
ans à votre CL-465. Une pile 9 v alcaline peut être
installée, mais l'autonomie sera réduite à 4 ans.
VERIFICATION DE BON FONCTIONNEMENT
Faire une vérification de bon fonctionnement.
Appuyer sur la touche TEST ➃.
Le bon fonctionnement de l'appareil est indiqué par :
- L'allumage en clignotant des diodes rouges ➂
Le relâchement du bouton TEST déclenche l'allumage
temporisé (environ 2 minutes) de la diode verte ➁. En plus
du test d'auto vérification, il convient de vérifier l'indication
« présence de tension » sur une tension de service avant
chaque utilisation.
VERIFICATION D'ABSENCE DE TENSION
- Effectuer le test de bon fonctionnement.
- Mettre l'appareil en contact avec le réseau à vérifier.
La présence de tension se manifeste par :
- L'allumage en clignotant des diodes rouges ➂ ;
- L'émission d'un signal sonore intermittent.
- L'absence des signaux lumineux rouges et sonores
confirme l'absence de tension.
- Terminer l'opération par un nouveau test de bon
fonctionnement.
ENTRETIEN - STOCKAGE - TRANSPORT
Appareil de sécurité, le détecteur CL-465 ne nécessite
aucun entretien particulier.
Maintenez-le simplement en parfait état de propreté et
replacez-le toujours dans son coffret après usage pour son
transport et son stockage. Pour éviter tout courant de
contournement, s'assurer que le détecteur est propre et au
CATUcom 9912680_00 2024.06
