Walker Edison Spencer BR3DNS Manual

Walker Edison Spencer BR3DNS Manual

3-drawer solid wood nightstand
Hide thumbs Also See for Spencer BR3DNS:

Advertisement

Available languages

Available languages

Quick Links

Download this manual

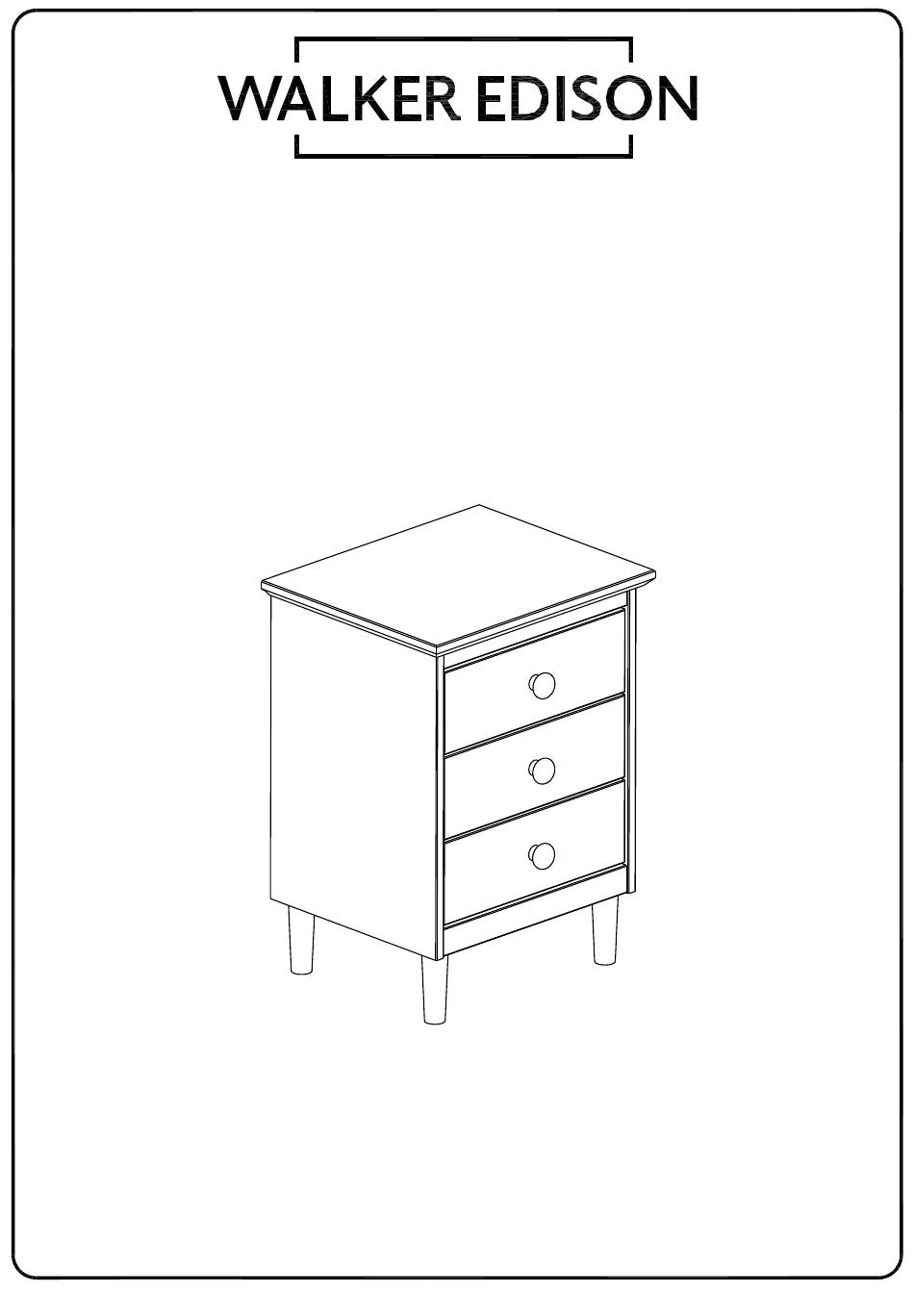

Solid Wood Nightstand
For Residential Use Only
For Residential Use Only
Please visit our website for the most current instructions, assembly tips, report damage, or request parts.
Copyright
2024
by Walker E dison F urniture Co., LLC. All rights reserved .
©
Spencer 3-Drawer
SKU# BR3DNS
LOT:
AAYYWW-XXX
TM
www.walkeredison.com
Revised 12/2024-V6
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the Spencer BR3DNS and is the answer not in the manual?

Questions and answers

Related Manuals for Walker Edison Spencer BR3DNS

Summary of Contents for Walker Edison Spencer BR3DNS

  • Page 1 Spencer 3-Drawer Solid Wood Nightstand SKU# BR3DNS LOT: AAYYWW-XXX For Residential Use Only For Residential Use Only Please visit our website for the most current instructions, assembly tips, report damage, or request parts. www.walkeredison.com Copyright 2024 by Walker E dison F urniture Co., LLC. All rights reserved . Revised 12/2024-V6 ©...
  • Page 2 Time to get started Set up a clean and soft workplace to avoid damage during assembly. You can use the box and internal protections as cover. It also helps to double-check if you’ve got all the pieces and parts before diving in assembly.

  • Page 3: Parts List

    # XXXXXXXXFF LOT: AA YY WW-XXXX Distribution By: Date: MM/20YY Drawer runner Walker Edison Furniture Company Rev. MM/20YY-VX COD. 1553 W 9000 S, West Jordan, UT 84088 United States CANFER compliant / conforme au CANFER TSCA Title VI compliant / conforme au titre VI de la TSCA TSCA Title VI certied / certié...

  • Page 4: Hardware List

    Hardware List Part Size Name Quantity Wooden dowel 8x30mm 10x20mm Wooden dowel 4x25mm Screw 3,5x30mm Screw Screw M4x22mm Screw 4,5x45mm 10x10mm Nail Knob 8x40mm Wooden dowel 7x80mm Screw Hex Key The hardware quantities listed above are required for proper assembly. Extra hardware pieces may be included.
  • Page 5 Step 1 Let's get started! Insert Wooden dowels (B) into Drawer Runner (27). Wood Dowels Dica Dowels are essential in furniture assembly to create strong, precise connections. They ensure structural integrity, prevent shifting, and simplify alignment, resulting in sturdier, longer-lasting furniture. Follow these steps: 1: Select the appropriate size 2: Insert into drilled hole and press...
  • Page 6 Step 2 Also insert Wooden dowel (A) into Bottom front crossbeam (4), Back crossbeam (5), Upper front crossbeam (6), Left drawer side (16), Right drawer side (18), Left side panel (22), and Right side panel (23). Dica To keep your product looking its best andscratch-free, try assembling it on a soft surface like carpet or a blanket.
  • Page 7 Step 3 Use Screw (C) and a phillips head screwdriver to attach Drawer runner (27) to Left side panel (22) and Right side panel (23).
  • Page 8 Step 4 Secure Bottom front crossbeam (4), Back crossbeam (5), Upper front crossbeam (6) to Side panels (22, 23) using Screw (D) and phillips head screwdriver.
  • Page 9 Step 5 Attach Top panel (21) to the assembled body using Screw (D) and a phillips head screwdriver.
  • Page 10 Step 6 Use Screw (D) to attach Upper front crossbeam (6) to the assembled body.
  • Page 11 Step 7 To assemble the feet, join Foot crossbeam (17) to Foot (8) with Screw (J) and Hex key (K).
  • Page 12 Step 8 Secure the assembled Feet (17, 18) to Side panels (22, 23) using Screw (F) and a phillips head screwdriver.
  • Page 13 Step 9 Secure Back panel (7) using Nails (G) and a hammer.
  • Page 14 Step 10 Insert Wooden dowel (A) into Drawer runner (27) front hole. FRONT...
  • Page 15 Step 11 Secure Left drawer side (16) and Right drawer side (18) to Drawer front (10) using Screw (D) and a Phillips head screwdriver.
  • Page 16 Step 12 Slide Drawer bottom (13) on the grooves on Drawer sides (16, 18) and fit in Drawer front (10). Attach Drawer back (24) to Drawer sides (16, 18) using Screw (B) and a phillips head screwdriver.
  • Page 17 Step 13 Attach the Handle (H) to Drawer front (10) using Screw (E) and a phillips head screwdriver.
  • Page 18 Step 14 Insert wooden dowel (I) on the inside of all drawers, with the drawer inside the unit after having passed the wooden dowel that is in the drawer slide. The dowel is not flush with the panel, it is a little inside the drawer to help when you need to remove the lock dowel to remove the drawer.
  • Page 19 You did it! Enjoy your new nightstand! 40 lbs 18kg 5 lbs 2.25 Kg Congratulations on you new piece of furniture! We would love to hear about it and see it. Please leave us a review or post a picture with #mywalkeredisonhome...
  • Page 20 ce t Call us at We are available to help Monday -Thursday 8am-5pm, 8am-3pm For cleaning, never use abrasives, use a soft cloth and water with neutral soap to clean the furniture.
  • Page 21 Spencer 3 Tiroirs Table de Chevet en Bois Massif Spencer 3 Cajones Mesita de Noche de Madera Maciza Pour usage résidentiel seulement Visite notre site Web pour obtenir les instructions les plus récentes, des conseils d'assemblage, signaler des dommages ou commander des pièces.
  • Page 22 électriques, règle-les sur le mode le plus lent. Fais attention à toi ! Les outils électriques peuvent provoquer des fissures ou endommager les meubles, mais aussi les autres composants s’ils sont mal utilisés. Les dommages causés par un outil électrique ne sont pas couverts par la garantie Walker Edison. Utilice las herramientas eléctricas con cuidado.
  • Page 23 LOT: AA YY WW-XXXX Parte Trasera del Cajón Distribution By: Date: MM/20YY Glissière en Bois Walker Edison Furniture Company Rev. MM/20YY-VX COD. 1553 W 9000 S, West Jordan, Corredera de Madera UT 84088 United States CANFER compliant / conforme au CANFER TSCA Title VI compliant / conforme au titre VI de la TSCA TSCA Title VI certied / certié...
  • Page 24 Liste de composants / Lista de hardware Partie Taille Quantité Tamaño Parte Nombre Cantidad Cheville 8x30mm Espiga Cheville 10x20mm Espiga 4x25mm Tornillo 3,5x30mm Tornillo M4x22mm Tornillo 4,5x45mm Tornillo Clou 10x10mm Clavo Poignée Manilla Cheville 8x40mm Espiga 7x80mm Tornillo Clé Allen Llave Allen Les quantités de composants indiquées ci-dessus sont nécessaires pour un assemblage correct.
  • Page 25 Étape / Paso 1 (FR) Commençons ! Insère les Chevilles (B) dans la Glissière en Bois (27). (ESP) ¡Manos a la obra! Inserta las Espigas (B) en la Corredera de Madera (27). Cheville en bois Espiga de madera Dica Les chevilles sont essentielles lors de l'assemblage de Las espigas son esenciales en el montaje de muebles meubles pour créer des connexions solides et précises.
  • Page 26 Étape / Paso 2 (FR) Insère également les Chevilles (A) dans la Barre Inférieure Avant (4), Barre Arrière (5), Barre Supérieure Avant (6), Côté Gauche du Tiroir (16), Côté Droit du Tiroir (18), Panneau Gauche (22) et Panneau Droit (23). (ESP) Inserta también las Espigas (A) en el Travesaño Inferior Frontal (4), en el Travesaño Trasero (5), en el Travesaño Superior Frontal (6), en el Lateral Izquierdo del Cajón (16), en el Lateral Derecho del Cajón (18), en el Panel Izquierdo...
  • Page 27 Étape / Paso 3 (FR) Utilise les Vis (C) et une Clé Phillips pour fixer les Glissières (27), le Panneau Gauche (22) et le Panneau Droit (23) (ESP) Utiliza los Tornillos (C) y un Destornillador Philips para arreglar las Correderas (27) al Panel Izquierdo (22) y al Panel Derecho (23).
  • Page 28 Étape / Paso 5 (FR) Fixe le Panneau Supérieur (21) aux parties déjà montées en utilisant la Vis (D) et une Clé Phillips. (ESP) Une el Panel Superior (21) a las partes ya montadas usando el Tornillo (D) y un Destornillador Philips. Étape / Paso 6 (FR) Utilise la Vis (D) pour fixer la Barre Supérieure Avant (6) à...
  • Page 29 Étape / Paso 7 (FR) Pour monter les pieds, assemble le Panneau du Pied (17) avec le Pied (8) en utilisant la Vis (J) et une Clé Allen (K) (ESP) Para montar los Pies, une el Travesaño del Pie (17) al Pie (8) usando el Tornillo (J) y la Llave Allen (K). Étape / Paso 8 (FR) Fixe les pieds montés (17,18) aux les Painéis laterais (22,23) en utilisant la Vis...
  • Page 30 Étape / Paso 9 (FR) Fixes le Panneau Arrière (7) à l'aide des Clous (G) et un marteau. (ES) Asegure el Panel Trasero (7) usando los Clavos (G) y un martillo Étape / Paso 10 (FR) Insère las Clavillas (A) dans le premier trou du Glissières en Bois (27) (ES) Inserte la Espiga (A) en el primer agujero de las Correderas de madera (27).
  • Page 31 Étape / Paso 11 (FR) Fixez le Côté Gauche du Tiroir (16) et le Côté Droit du Tiroir (18) au Façade du Tiroir (10) avec la Vis (D) et un tournevis Phillips. (ESP) Asegure el Lado Izquierdo del Cajón (16) y el Lado Derecho del Cajón (18) al Frente del Cajón (10) con Tornillos (D) y un destornillador Phillips.
  • Page 32 Étape / Paso 13 (FR) Fixez el Poignée (H) a la Façade de Tiroir (10) à l'aide des Vis (E) et d'un tournevis Phillips. (ES) Conecte la Manija (H) al Frente del Cajón (10) usando Tornillos (E) y un destornillador Phillips. Étape / Paso 14 (FR) Insérez la Cheville (I) à...
  • Page 33 Tu as réussi ! Profite de ton nouveau tablet de chevet ¡Lo ha conseguido!¡Disfrute de su nueva mesita de noche! 40 lbs 18kg 5 lbs 2.25kg Bravo pour ton nouveau meuble ! Nous aimerions t'en entendre parler et le voir. S'il te plait, laisse-nous un commentaire ou publie une photo sur #mywalkeredisonhome ¡Enhorabuena por sus nuevos muebles!
  • Page 34 Assembler des meubles peut parfois être compliqué. Notre équipe de service client, située dans l'Utah, est là pour obtenir des informations sur les produits, aider pour l'assemblage d'un produit ou pour tout autre problème de support client. Appelle-nous Envoie-nous les e-mails à Visite notre site accueil au client à...
