Tense FKV-03HF Manual

FAZ SIRALI, DİJİTAL FAZ KORUMA RÖLESİ
Genel
Faz koruma röleleri faz sırası ile çalışan üç faz motorların şebekeden kaynaklanan arızaları
engellemek amacıyla tasarlanmıştır.
Cihazın Kullanımı ve Çalışma Prensibi
Hata Yokken: Fazlar normal değerlerde ve faz sırası doğru iken röle çeker ve OUT ledi yanar.
Yüksek Gerilim Hatası (H): Fazlardan biri veya bir kaçı ayarlanan yüksek gerilim set değerinin üzerine
çıktığında, cihaz ayarlanan hata bekleme zamanı kadar bekler ( E rrIn), ardından ekranda (H) ibaresi
belirir, röle bırakır ve OUT ledi söner. Gerilimlerin tamamı yüksek gerilim set değerinin 5V altına indiğinde,
cihaz ayarlanan hatadan çıkma zamanı (Err OUT) kadar bekler, ardından röle çeker ve OUT ledi yanar.
(FKV-03DF için, Yüksek gerilim değeri 450V ve hata bekleme/hatadan çıkma zamanı sabit ve 2 saniyedir. )
Düşük Gerilim Hatası (L): Fazlardan biri veya bir kaçı ayarlanan düşük gerilim set değerinin altına
indiğinde, cihaz ayarlanan hata bekleme zamanı kadar bekler, ardından ekranda (L) ibaresi belirir, röle
bırakır ve OUT ledi söner. Gerilimlerin tamamı düşük gerilim set değerinin 5V üzerine çıktığında, cihaz
ayarlanan hatadan çıkma zamanı kadar bekler, ardından röle çeker ve OUT ledi yanar.
(FKV-03DF için, Yüksek gerilim değeri 280V ve hata bekleme/hatadan çıkma zamanı sabit ve 2 saniyedir.)
Asimetri Hatası (Asy): Fazlar arasındaki gerilim farkı ayarlanan asimetri set değerinin üzerine çıktığında,
cihaz ayarlanan hata bekleme zamanı kadar bekler, ardından ekranda (ASy) ibaresi belirir, röle bırakır ve
OUT ledi söner. Fazlar arasındaki gerilim farkının ayarlanan asimetri set değerinden %2 azalması halinde
cihaz ayarlanan hatadan çıkma zamanı kadar bekler, ardından röle çeker ve OUT ledi yanar.
(FKV-03DF için, Asimetri değeri %15 ve hata bekleme/hatadan çıkma zamanı sabit ve 2 saniyedir.)
Faz Sırası Hatası (pHs): Cihaza bağlı fazların sırası doğru olmadığında, cihaz ayarlanan hata bekleme
zamanı kadar bekler, ardından ekranda (phs) ibaresi belirir, röle bırakır ve OUT ledi söner. Faz sırası
düzeldiğinde, cihaz ayarlanan hatadan çıkma zamanı kadar bekler, ardından röle çeker ve OUT ledi yanar.
(FKV-03DF için, Hata bekleme/hatadan çıkma zamanı sabit 2 saniyedir.)
Cihazın Ayarlanması
Cihaz üzerinde bulunan SET tuşana 2 sn. boyunca basılı tutularak ayar moduna girilir. Ayar moduna girdikten
sonra ilk ekranda yüksek gerilim set değeri (HI VOL) görünür, bu ekranda iken UP tuşuna basılarak
Yüksek Gerilim Değeri Set Değeri ayarlanır.
Yüksek gerilim set değeri ayarlandıktan sonra SET tuşuna 2 sn. boyunca basılı tutulur ve ekranda düşük gerilim
set değeri (LO VOL) görünür, bu ekranda iken UP tuşuna basılarak Düşük Gerilim Değeri Set Değeri ayarlanır.
Düşük gerilim set değeri ayarlandıktan sonra SET tuşuna 2 sn. boyunca basılı tutulur ve ekranda asimetri set
) görünür, bu ekranda iken UP tuşuna basılarak Asimetri Değeri Set Değeri ayarlanır.
değeri (Asy
Asimetri set değeri ayarlandıktan sonra SET tuşuna 2 sn. boyunca basılı tutulur ve ekranda hata bekleme
zamanı (ErrIn) görünür, bu ekranda iken UP tuşuna basılarak Hata Bekleme Zamanı ayarlanır.
Hata bekleme zamanı ayarlandıktan sonra SET tuşuna 2 sn. boyunca basılı tutulur ve ekranda hatadan çıkma
zamanı (Err OUT) görünür, bu ekranda iken UP tuşuna basılarak Hatadan Çıkma Zamanı ayarlanır.
NOT: Ayar menüsünde iken, 10 saniye boyunca herhangi bir tuşa basılmaması halinde, cihaz değişikliklerini kaydederek menüden çıkar.
Bildirimler ve Gösterge:
Cihaz üzerindeki bir adet LED ve bir adet gösterge
sayesinde ayarlar ve cihaz durumu hakkında bilgi verilir.
OUT Ledi: Röle çekili olduğu durumda bu led yanar.
Gösterge Ekranı: Şebeke gerilimlerini, hata
durumlarını ve ayar değerlerini gösterir.
Normal çalışma ekranındayken; faz faz arası gerilim
değerlerini ve hata durumlarını gösterir. Cihaz hata
durumunda ise, gerilim değerleri ekranı ve hata
durumu ekranı arasında flaş yaparak ekranı gösterir.
Menü içerisindeyken; Yüksek gerilim, düşük gerilim,
asimetri ayarlarını, hata bekleme ve hatadan çıkma
sürelerini gösterir.
Gerilimler
PHS - Faz Sırası
395 888
Hata Bildirimi
L12
L1 ve L2
V
888 402
H - Yüksek Gerilim
L23
L2 ve L3
V Hata Bildirimi
398 888
L3 ve L1 L31
V
OUT
SET UP
Menü Haritası (FKV-03HF için geçerlidir, FKV-03DF için bütün değerler sabittir.)
380 888
L12
V
2sn.
380 888
L23
V
SET
888 380
L31
V
OUT
2sn.
SET UP
Normal çalışma UP tuşuna basarak
ekranındayken 2sn.
boyunca SET tuşuna basılır Değeri ayarlanır.
ve ayar menüsüne girilir.
Teknik Destek: 0850 202 20 24
Hata Bildirimleri
pHs 888
L12
V
L - Düşük Gerilim
888 H L
L23
V
ASY - Asimetri
Asy 888
L31
Hata Bildirimi
V
OUT
SET UP
888 hI lO 888
L12 L12
V
2sn.
vOL 888 vOL 888
L23 L23
V
SET
450 888 888 280
L31 L31
V
OUT OUT
SET UP SET
UP tuşuna basarak
Yüksek Gerilim Düşük Gerilim
Değeri ayarlanır.
www.tense.com.tr | info@tense.com.tr
Uyarılar
-Cihazı tarafımızdan belirtilen talimatlara uygun
şekilde kullanınız.
-Cihazı ıslak ortamda çalıştırmayınız.
-Bir anahtar veya devre kesiciyi montaja dahil ediniz.
-Anahtar ve devre kesicinin, cihaza yakın ve
operatörün kolayca erişebildiği bir yerde
bulundurunuz.
-Anahtar ve devre kesiciyi, cihaz için bağlantıyı
kaldırma elemanı olarak işaretleyiniz.
Teknik Bilgiler
Çalışma Gerilimi (Un) 3 x 380V AC ve nötr
Çalışma Frekansı
Hata Bildirimi
Çalışma Gücü
Çalışma Sıcaklığı
Yüksek Gerilim
Düşük Gerilim
Asimetri
ASY 888
L12
V V
2sn.
888
L23
V V
SET
888 15
L31
V V
OUT
UP SET UP
UP tuşuna basarak
Asimetri
Değeri ayarlanır.
FKV-03HF ve FKV-03DF
5,08mm
23,15mm
Cihazın Bakımı
Cihazın enerjisini kapatın ve
bağlantılardan ayırın. Hafif nemli bir
bez yardımı ile cihazın gövdesini
temizleyin. Temizlik maddesi olarak
cihaza zarar verebilecek iletken veya
diğer kimyasal maddeleri kullanmayın.
Cihazın temizliği bittikten sonra
bağlantılarını yapın ve cihaza enerji
verip çalıştığından emin olun.
Hata Bekleme
:
Hatadan Çıkma
:
50/60 Hz. Kontak
:
Gösterge
<6VA
:
-20°C.....+55°C Montaj
:
400V - 480V AC Ağırlık
:
260V - 360V AC Çalışma İrtifası <2000m
:
%5 - %50 Kablo Çapı
888 Err
L12
V
2sn. 2sn.
888 In
L23
V
SET SET
888 2
L31
V
OUT
SET UP
UP tuşuna basarak UP tuşuna basarak
Hata Bekleme
Zamanı ayarlanır. Zamanı ayarlanır.
Doküman No: DK-117-1
TR

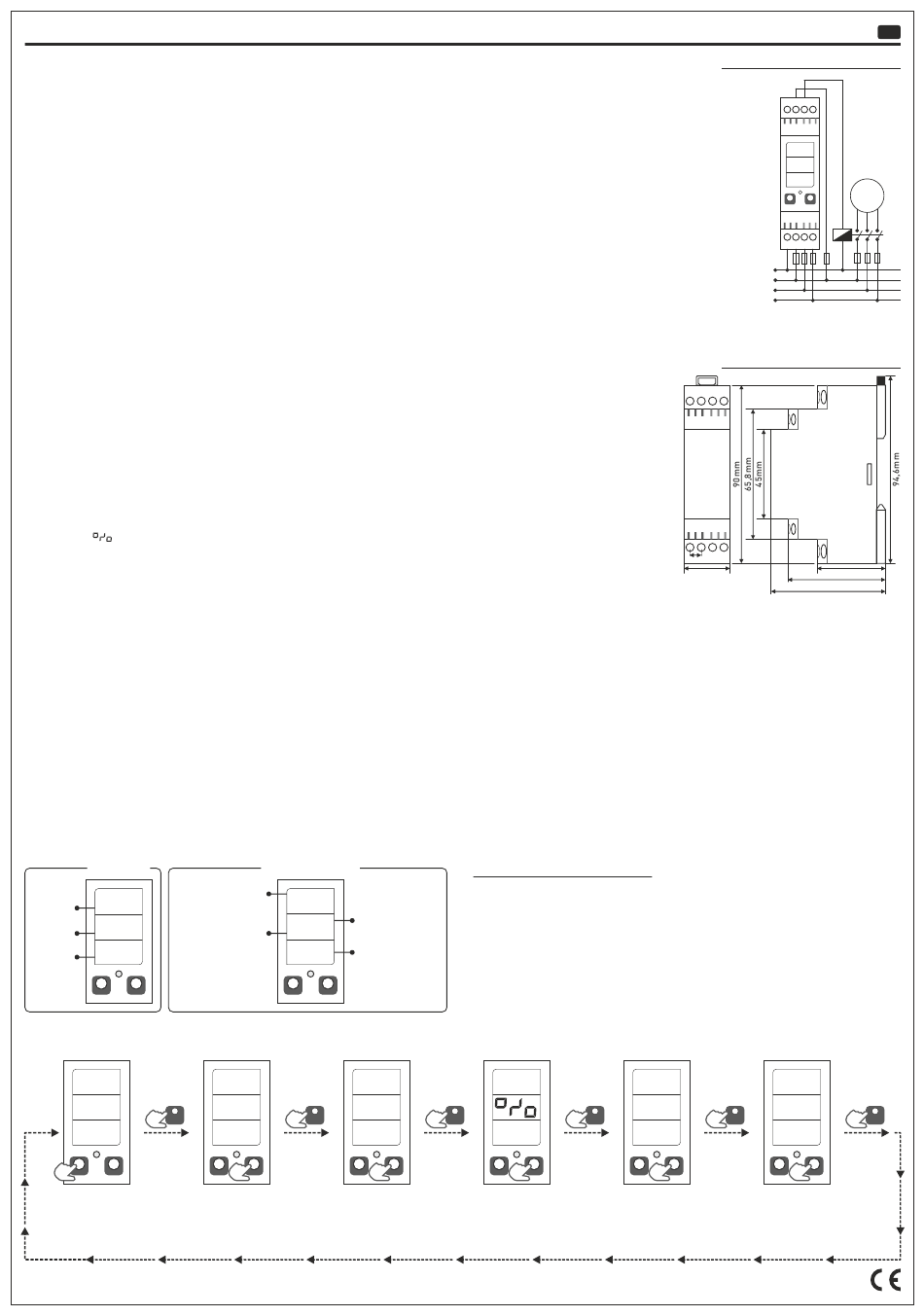

Bağlantı Şeması
1 2 3
888 395
L12
V
888 402
L23
V
888 398
L31
M
V
~
3
OUT
SET UP
N L1 L2 L3
2A
N
L1
L2
L3
Ebatlar
34,5mm
49,25mm
57,75mm
:
1sn. - 30sn. (
ErrIn)
:
1sn. - 30sn. (
Err OUT)
: 5A 250V AC Rezistif Yük
:
3x3 Display, 1x LED
: Klemens rayına monte
:
<150gr.
:
:
2,5mm²
Err 888
L12
V
2sn.
888 OUT
L23
V
SET
888 2
L31
V
OUT
SET UP
Hatadan Çıkma
TÜRK MALI
