Tense GKM-01 Quick Start Manual

AŞIRI VE DÜŞÜK GERİLİM KONTROL RÖLESİ
Genel
Gerilim kontrol röleleri, hassas çalışma gerilim değerlerine
sahip cihazları şebeke geriliminden kaynaklanabilecek
hatalardan korumak üzere tasarlanmıştır.
Cihazın Kullanımı ve Çalışma Prensibi
Cihazın bağlantılarını bağlantı şekline uygun yapınız.
Cihazın gerekli ayarlarını kullanacağınız yükün çalışma
gerilim değerlerine göre ayarlayınız. Cihaza enerji
verildiğinde gerilim değeri ayarlanan değerlere göre normal
ise röle çeker ve röle ledi ( ) yanar. Gerilim değeri ayarlanan
değerlerin dışına çıktığında ilgili hataya ait hata ledi yanar,
bekleme zamanı kadar (DT) bekler, zaman dolduktan sonra
röle bırakır ve röle ledi söner. Gerilim normale döndüğünde
cihaz reset zamanı kadar (RT) bekler, zaman dolduktan sonra
röle çeker ve röle ledi yanar.
Korumayı Devre Dışı Bırakmak
HV ayar düğmesi Off konumuna getirildiğinde Yüksek Gerilim
Koruma fonksiyonu devre dışı bırakılır. (Sadece GKM-11'de)
LV ayar düğmesi Off konumuna getirildiğinde Düşük Gerilim
Koruma fonksiyonu devre dışı bırakılır. (Sadece GKM-11'de)
Off kademesi 140V ile sınırlandırılmıştır. Off kademesindeyken
gerilim 140V ve altına düşerse röle bırakır ve LV ledi yanıp söner.
Röle Açık/Kapalı Durumu
Röle Çekili: 2 (COM) ve 3 (NC) kısa devre, 1 (NC) ve 2 (COM) açık devre.
Röle Bırakmış: 2 (COM) ve 1 (NC) kısa devre, 3 (NC) ve 2 (COM) açık devre.
Yapılması Gereken Ayarlar ve Hata Bildirimleri
HV Düğmesi: Yüksek Gerilim Set Değerini ayarlar, gerilim bu değerin
üzerine çıktığında HV ledi yanar.
LV Düğmesi: Düşük Gerilim Set Değerini ayarlar, gerilim bu değerin altına
indiğinde LV ledi yanar.
DT Düğmesi: Hata Bekleme Zamanını ayarlar, gerilim normalin dışına
çıktığında rölenin bırakması için beklenecek zaman.
RT Düğmesi: Reset Zamanını ayarlar, gerilim normale döndüğünde rölenin
çekmesi için beklenecek zaman.
Hatalara Göre Led Bildirimleri
Hata Adı
Hata yok. Gerilimler normal.
Düşük gerilim hata zamanını sayıyor.
Düşük gerilim hatası.
Yüksek gerilim hata zamanını sayıyor.
Yüksek gerilim hatası.
Led Sönük : Led Yanıyor :
Koruma Fonksiyonları
Yüksek Gerilim Koruması - Hataya Girme: Gerilimin ayarlanan yüksek gerilim set değerinin
üzerine çıkması halinde HV ledi yanar ve cihaz ayarlanan gecikme zamanı (DT) kadar bekler, zaman
dolduktan sonra röle bırakır ve röle ledi söner.
Yüksek Gerilim Koruması - Hatadan Çıkma: Gerilim ayarlanan yüksek gerilim set değerinin 5V
altına indiğinde cihaz ayarlanan reset zamanı (RT) kadar bekler, zaman dolduktan sonra HV ledi
söner, röle çeker ve röle ledi yanar.
Düşük Gerilim Koruması - Hataya Girme: Gerilimin ayarlanan düşük gerilim set değerinin altına
inmesi halinde LV ledi yanar ve cihaz ayarlanan bekleme zamanı (DT) kadar bekler, zaman
dolduktan sonra röle bırakır ve röle ledi söner.
Düşük Gerilim Koruması - Hatadan Çıkma: Gerilim ayarlanan düşük gerilim set değerinin 5V
üzerine çıktığında cihaz ayarlanan reset zamanı (RT) kadar bekler, zaman dolduktan sonra LV ledi
söner, röle çeker ve röle ledi yanar.
İletişim:
www.tense.com.tr | info@tense.com.tr

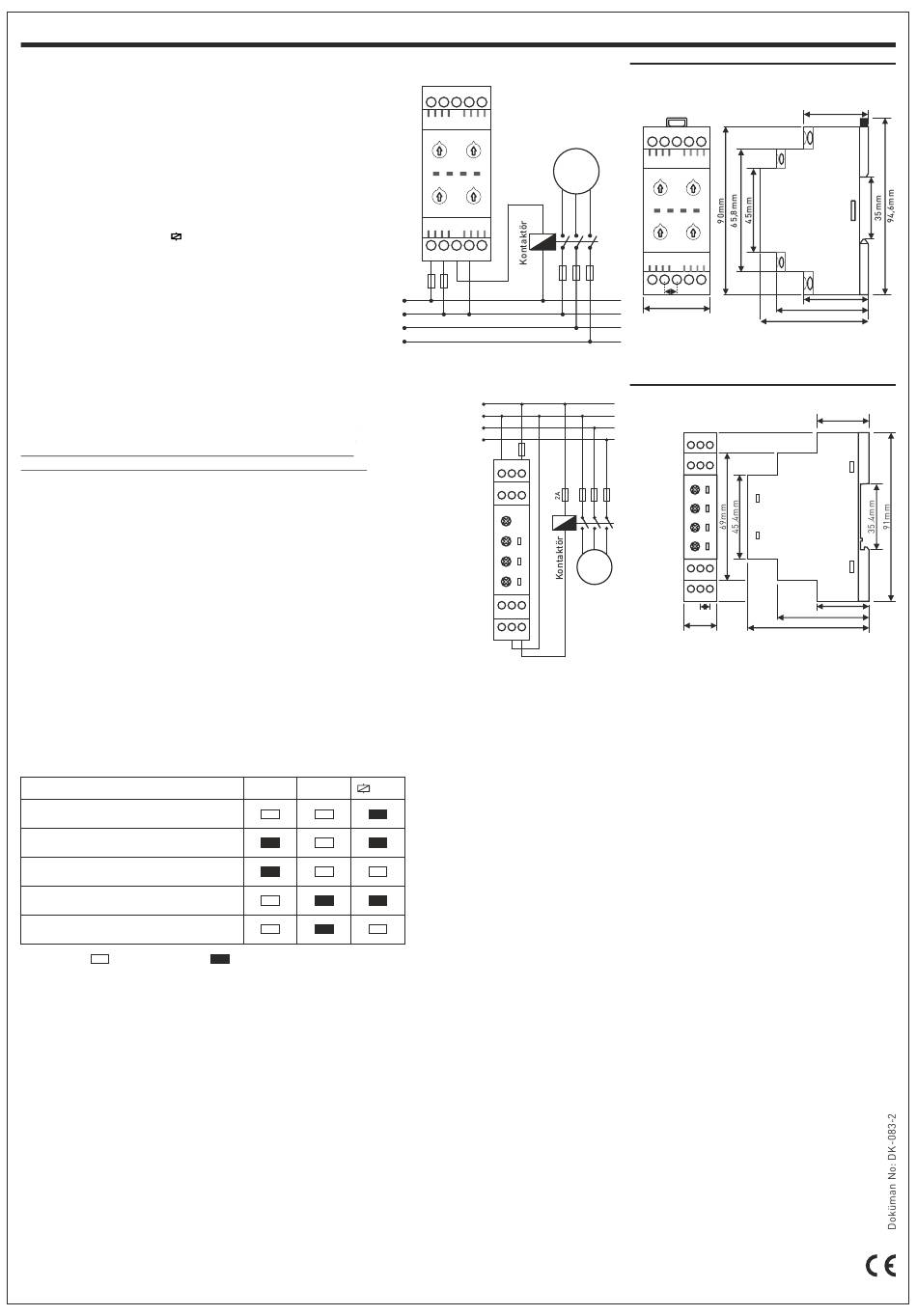

GKM-11 için Bağlantı Şeması ve Ebatlar
2A
N
L1
L2
L3
GKM-01 için Bağlantı Şeması ve Ebatlar
LV Ledi HV Ledi
Ledi
Yük
N L 3 2 1
N
L1
L2
L3
L N
Yük
1 2 3
Cihazın Bakımı
Cihazın enerjisini kapatın ve bağlantılardan ayırın. Hafif nemli bir bez yardımı
ile cihazın gövdesini temizleyin. Temizlik maddesi olarak cihaza zarar
verebilecek iletken veya diğer kimyasal maddeleri kullanmayın. Cihazın temizliği
bittikten sonra bağlantılarını yapın ve cihaza enerji verip çalıştığından emin olun.
Uyarılar
-Cihazı tarafımızdan belirtildiği talimatlara uygun şekilde kullanınız.
-Cihazı ıslak ortamda çalıştırmayınız.
-Bir anahtar veya devre kesiciyi montaja dahil ediniz.
-Anahtar ve devre kesicinin, cihaza yakın ve operatörün kolayca erişebildiği bir
yerde bulundurunuz.
-Anahtar ve devre kesicinin, cihaz için bağlantıyı kaldırma elemanı olarak
işaretleyiniz.
GKM-01 ve GKM-11
(Kablolama mesafesi)
6,35mm
35,6mm
5mm
17.8mm
Teknik Bilgiler
:
Nominal Çalışma
220V AC 50/60 Hz.
Gerilimi
: 230V-300V + Off (GKM-11),
Yüksek Gerilim
230V-270V (GKM-01)
: 150V-210V + Off (GKM-11)
Düşük Gerilim
150V-210V (GKM-01)
: 0,5 sn. - 20 sn.
Gecikme Zamanı
: 0,5 sn. - 20 sn.
Reset Zamanı
: <6VA
Çalışma Gücü
Çalışma Sıcaklığı : -20°C.....+55°C
: 3x LED
Gösterge
: Klemens rayına montaj.
Bağlantı Şekli
: <0,080 kg. (GKM-01),
Ağırlık
<0,100 kg. (GKM-11)
: 5A 250VAC (Rezistif Yük)
Kontak
: <2000m
Çalışma İrtifası
: 2,5mm²
Kablo Çapı
19 mm
34,5mm
49,25mm
57,75mm
15 mm
(Kablolama
mesafesi)
28.1mm
49.4mm
65.4mm
TÜRK MALI
