Tense DAKR-01D Instructions

DÜŞÜK AKIM KORUMA RÖLESİ
Genel
Düşük akım koruma röleleri, yüklerin düşük akımdan dolayı
zarar görmelerini engellemek amacı ile tasarlanmıştır.
Cihazın Kullanımı ve Çalışma Prensibi
Cihazın bağlantısını bağlantı şekline uygun yapınız. Bağlantıları
yaptıktan sonra cihaza enerji veriniz. Cihaz ayarlarını kullanacağınız
yükün minimum çalışma akımına göre yapınız. "<A" düğmesi ile
düşük akım ayarını, "ST" düğmesi ile kalkış süresi (demeraj süresi)
değerini, "DT" düğmesi ile hata bekleme zamanını ayarlayabilirsiniz.
Cihaz enerjilendiğinde röleyi çeker, kontak çıkışı 3 no'lu uca geçer
ve OUT ledi yanar. Start butonuna basıldığında kontaktör enerjilenir,
sistemden akım çekilmeye başlandığında cihaz demeraj süresini
saymaya başlar. Demeraj süresi sonunda, çekilen akım, set edilen
düşük akım (<A) değerinden düşük ise <A ledi yanar ve cihaz hata
bekleme zamanı kadar sayar ardından cihaz röleyi bırakır, OUT ledi
söner kontaktörün enerjisi kesilir. Kontaktörü tekrar enerjilendirmek
için start butonuna tekrar basılması gerekir.
Kontaktör enerjili iken enerji kesilmek istendiğinde Stop butonuna
basılarak kontaktörün enerjisi kesilir.
Sistemdeki yükü aşırı akımdan korumak için, devreye aşırı akım
(termik) rölesi bağlanması tavsiye edilir.
Cihaz Üzerindeki Ayarlar
ST düğmesi: Demeraj (kalkış akımı) süresini ayarlar
DT düğmesi: Düşük akım hata bekleme süresini ayarlar.
<A düğmesi: Düşük akım set değerini ayarlar.
Akım Trafosu Seçimi
Kullanılacak akım trafosunun sisteme uygun olarak seçilmesi
gerekir. Çekilen akım değerinden çok yüksek değerde akım
trafosu kullanılması cihazın hatalı çalışmasına sebep olabilir.
Örnek: Ayarlanmak istenen düşük akım değeri 5A, kullanılan
akım trafosu 150/5A ise cihaz sağlıklı ölçüm yapamayacaktır.
Bu sebeple kullanılacak akım trafosu, ayarlanmak istenilen
düşük akım değerinden en fazla 25 kat fazla olmalıdır. Bu
durumda düşük akım değeri 5A olan bir yük için kullanılması
gereken akım trafosu en fazla 125/5A'dir.
Düşük Akım Set Değerinin Ayarlanması
Düşük akım değerinin ayarlanması aşağıdaki formüle göre
yapılmalıdır.
Düşük Akım Set Değeri =
(Yükün Düşük Akım Değeri / Akım Trafo Değeri) * 5
Örnek: Ayarlanmak istenen düşük akım değeri 100A, kullanılan
akım trafo değeri 250/5A ise <A düğmesi 2 kademesine alındığında
düşük akım set değeri 100A olarak ayarlanmış olacaktır.
Düşük Akım Set Değeri = (100/250)*5 =
Cihazın Bakımı
Cihazın enerjisini kapatın ve bağlantılardan ayırın. Hafif nemli
bir bez yardımı ile cihazın gövdesini temizleyin. Temizlik
maddesi olarak cihaza zarar verebilecek iletken veya diğer
kimyasal maddeleri kullanmayın. Cihazın temizliği bittikten
sonra bağlantılarını yapın ve cihaza enerji verip çalıştığından
emin olun.
Uyarılar
• Cihazı tarafımızdan belirtildiği talimatlara uygun şekilde kullanınız.
• Cihazı ıslak ortamda çalıştırmayınız.
• Bir anahtar veya devre kesiciyi montaja dahil ediniz.
• Anahtar ve devre kesicinin, cihaza yakın ve operatörün kolayca
erişebildiği bir yerde bulundurunuz.
• Anahtar ve devre kesicinin, cihaz için bağlantıyı kaldırma elemanı
olarak işaretleyiniz.
N
l
L1
L2
L3
6,35mm
35,6mm
Teknik Bilgiler
Çalışma Gerilimi
Akım Ayar Aralığı
Giriş (k-l)
2
Demeraj Zamanı : 1 sn. - 10 sn.
Bekleme Zamanı : 0,5 sn. - 2,5 sn.
Çalışma Gücü
Çalışma Sıcaklığı : -20°C.....+55°C
Gösterge
Bağlantı Şekli
Montaj
Ağırlık
Kontak
Çalışma İrtifası
Kablo Çapı
İletişim:
www.tense.com.tr

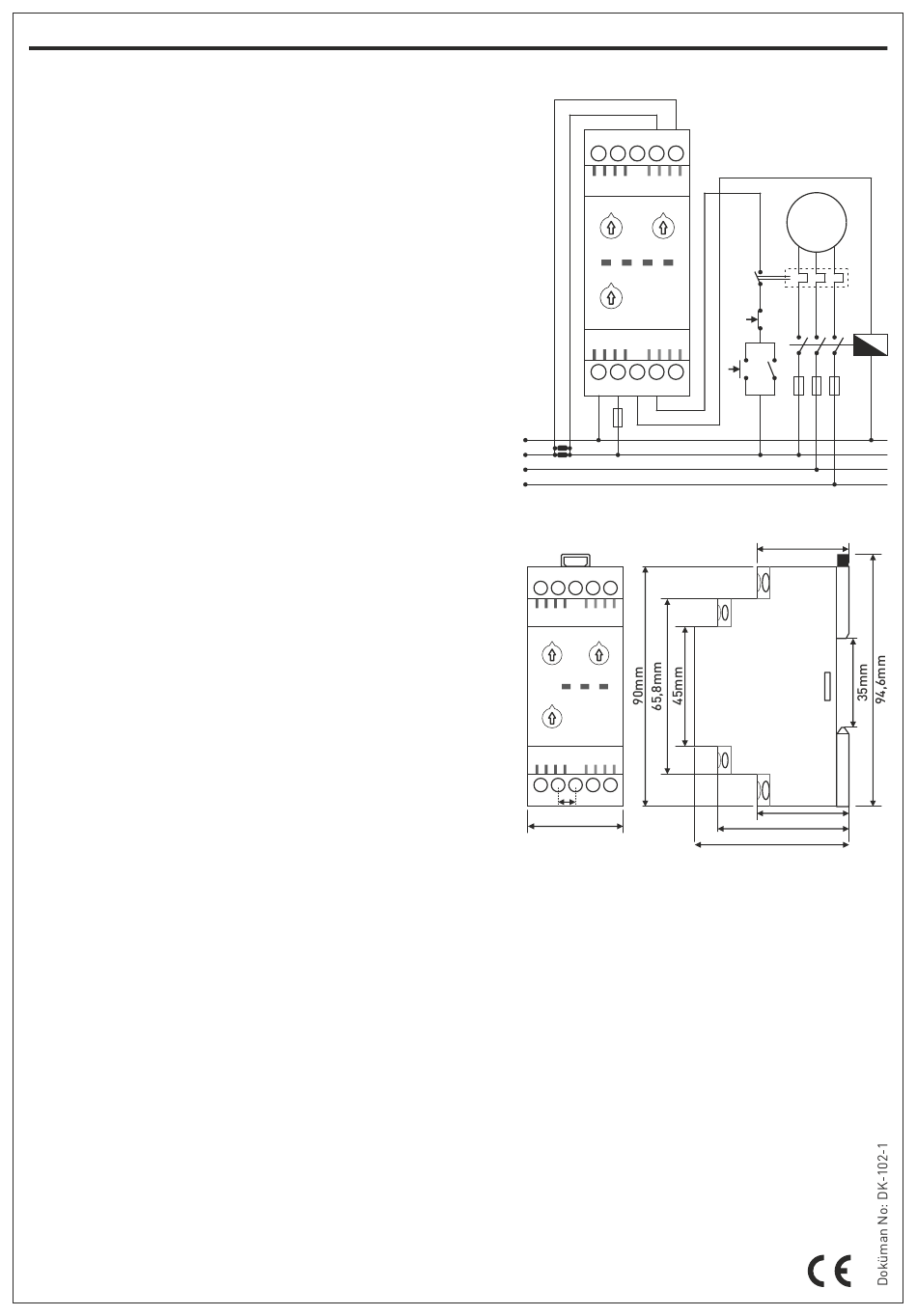

Bağlantı Şeması
k l
Stop
Buton
N L 3 2 1
Start
2A
Buton
k
Ebatlar
57,75mm
:
150-260V AC 50/60Hz.
:
0.5A - 5A AC
: X/5A Akım Trafosu
: <6VA
: 3x LED
:
Terminal bağlantı.
:
Klemens rayına montaj.
: 0,210 kg.
: 5A 250VAC Rezistif Yük
: <2000m
: 2,5mm²
TÜRK MALI
DAKR-01D
Yük
98
T1
97
C1
C1
19 mm
(Kablolama
mesafesi)
34,5mm
49,25mm
