Tense TBM-50DIN Quick Start Manual

BULAŞIK MAKİNASI RÖLESİ (5 KADEMELİ)
Genel
TBM-50DIN bulaşık makinası rölesi, endüstriyel bulaşık makinalarının kontrolünde kullanılmak amacıyla tasarlanmıştır.
Cihazın Kullanımı ve Çalışma Prensibi
Cihazı bağlantılarını bağlantı şekline uygun yapınız.
Durulama zamanını cihazın üzerindeki ayar düğmesi ile ayarlayın.
Yıkama zamanını ayarlamak için Tout ucu ile istediğiniz zamana uygun Tm1 (30sn.), Tm2 (60sn.), Tm3 (90sn.), Tm4 (120sn.)
ve Tm5 (180sn.) uçlarından biri ile kısa devre ediniz. Cihaza enerji verildiğinde ilk olarak istediğiniz zamana ait led ve yıkama
ledi yanar ve yıkama motoruna (A1 girişindeki faz) çıkış verilir. Yıkama zamanı dolduktan sonra yıkama ledi söner ve yıkama
motoruna çıkış verilmez. Cihaz 10 saniye saydıktan sonra ayarlanan durulama zamanını saymaya geçer. Durulama zamanına
geçtiğinde durulama ledi yanar ve durulama motoruna (A1 girişindeki faz) çıkış verilir. Durulama zamanı dolduktan sonra
durulama ledi söner ve durulama motoruna çıkış verilmez.
Not 1: Cihaza enerji verildiğinde yıkama zamanı belirlenmemiş ise (Tout ile zaman uçlarından biri kısa devre edilmemiş ise)
çıkış vermez ve yıkama zamanının belirlenmesini bekler.
Not 2: Cihazın Tout, Tm1, Tm2, Tm3, Tm4 ve Tm5 uçlarına dışarıdan enerji uygulamayınız.
Not 3: Yıkama ve motor çıkışları A1 girişinden beslenmektedir.
Yıkama, Bekleme ve Durulama Zaman Tablosu
Yıkama
Zamanları
Tout - Tm1 = 30 sn.
Tout - Tm2 = 60 sn.
Tout - Tm3 = 90 sn.
Tout - Tm4 = 120 sn.
Tout - Tm5 = 180 sn.
Cihazın Bakımı
Cihazın enerjisini kapatın ve bağlantılardan ayırın. Hafif nemli bir bez yardımı
ile cihazın gövdesini temizleyin. Temizlik maddesi olarak cihaza zarar
verebilecek iletken veya diğer kimyasal maddeleri kullanmayın. Cihazın temizliği
bittikten sonra bağlantılarını yapın ve cihaza enerji verip çalıştığından emin olun.
Ebatlar
6,35mm
35,6mm
Teknik Bilgiler
:
Çalışma Gerilimi
150V - 260V AC 50/60Hz.
:
Gösterge
7x LED
: <6VA
Çalışma Gücü
Çalışma Sıcaklığı : -20°C.....+55°C
:
Bağlantı Şekli
Terminal bağlantı
:
Montaj
Klemens rayına montaj
: Maks. 300gr.
Ağırlık
: 5A 250VAC Rezistif Yük
Kontak
: <2000m
Çalışma İrtifası
: 2,5mm²
Kablo Çapı
İletişim:
www.tense.com.tr | info@tense.com.tr Teknik Destek: 0850 202 20 24
Bekleme
Zamanı
10 sn.
19 mm
(Kablolama mesafesi)
34,5mm
49,25mm
Uyarılar
Durulama
Zamanı
talimatlara uygun şekilde kullanınız.
1 sn. - 30 sn.
Ayarlanabilir
dahil ediniz.
ve operatörün kolayca erişebildiği bir
yerde bulundurunuz.
bağlantıyı kaldırma elemanı olarak
işaretleyiniz.
Durulama Motoru
Bekleme Zamanı
Yıkama Motoru
Un(Besleme)
TM1 TM2 TM3 TM4 TM5 TM1 TM2 TM3 TM4 TM5
A1 A2 Wash Rinse Tout A1 A2 Wash Rinse Tout
N
L1
L2
L3
TBM-50DIN
-Cihazı tarafımızdan belirtilen
-Cihazı ıslak ortamda çalıştırmayınız.
-Bir anahtar veya devre kesiciyi montaja
-Anahtar ve devre kesicinin, cihaza yakın
-Anahtar ve devre kesiciyi, cihaz için
Durulama Zamanı
3 sn.
Yıkama Zamanı

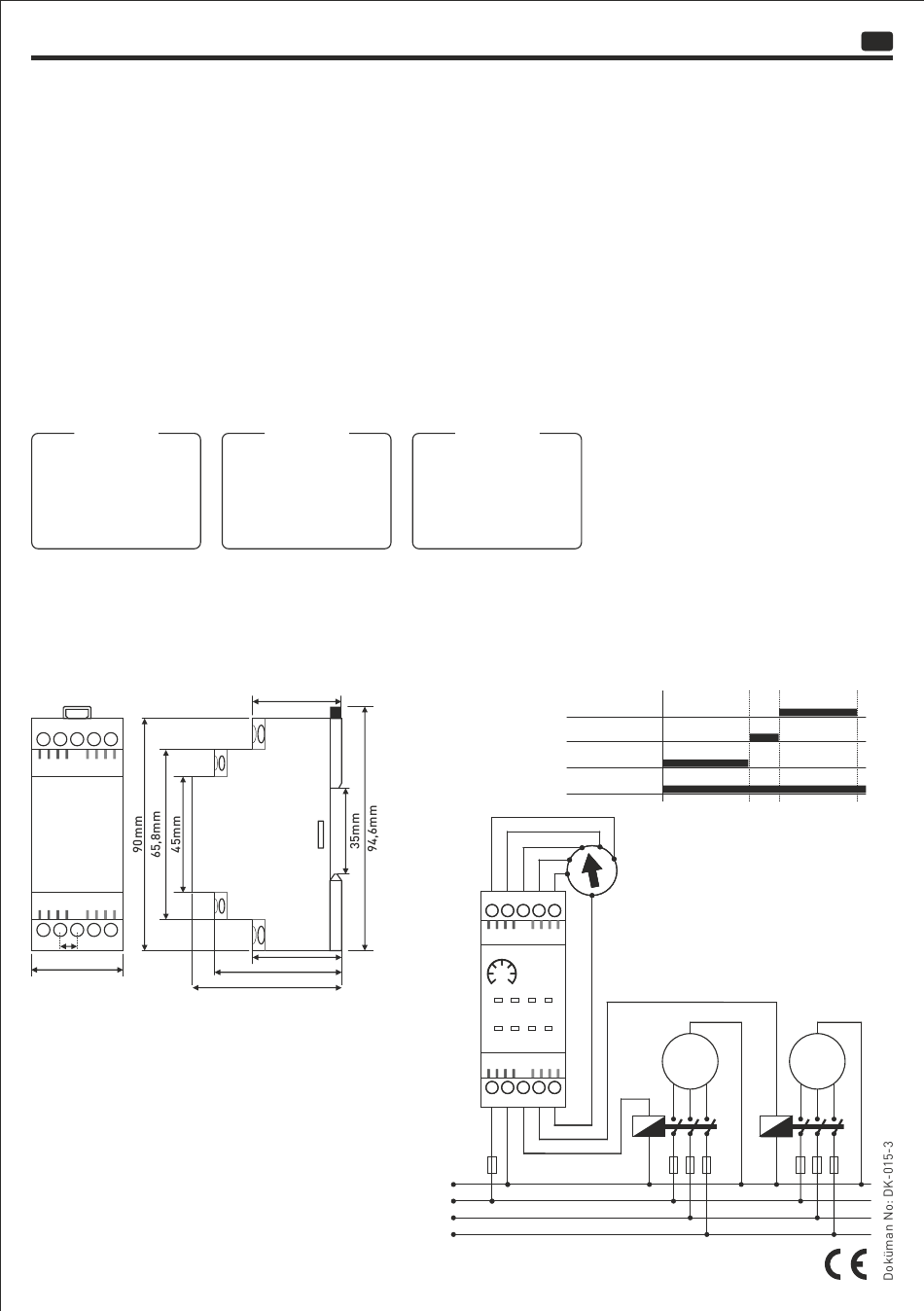

Bağlantı Şeması
Yıkama
Motoru
TÜRK MALI
TR
Durulama
Motoru
