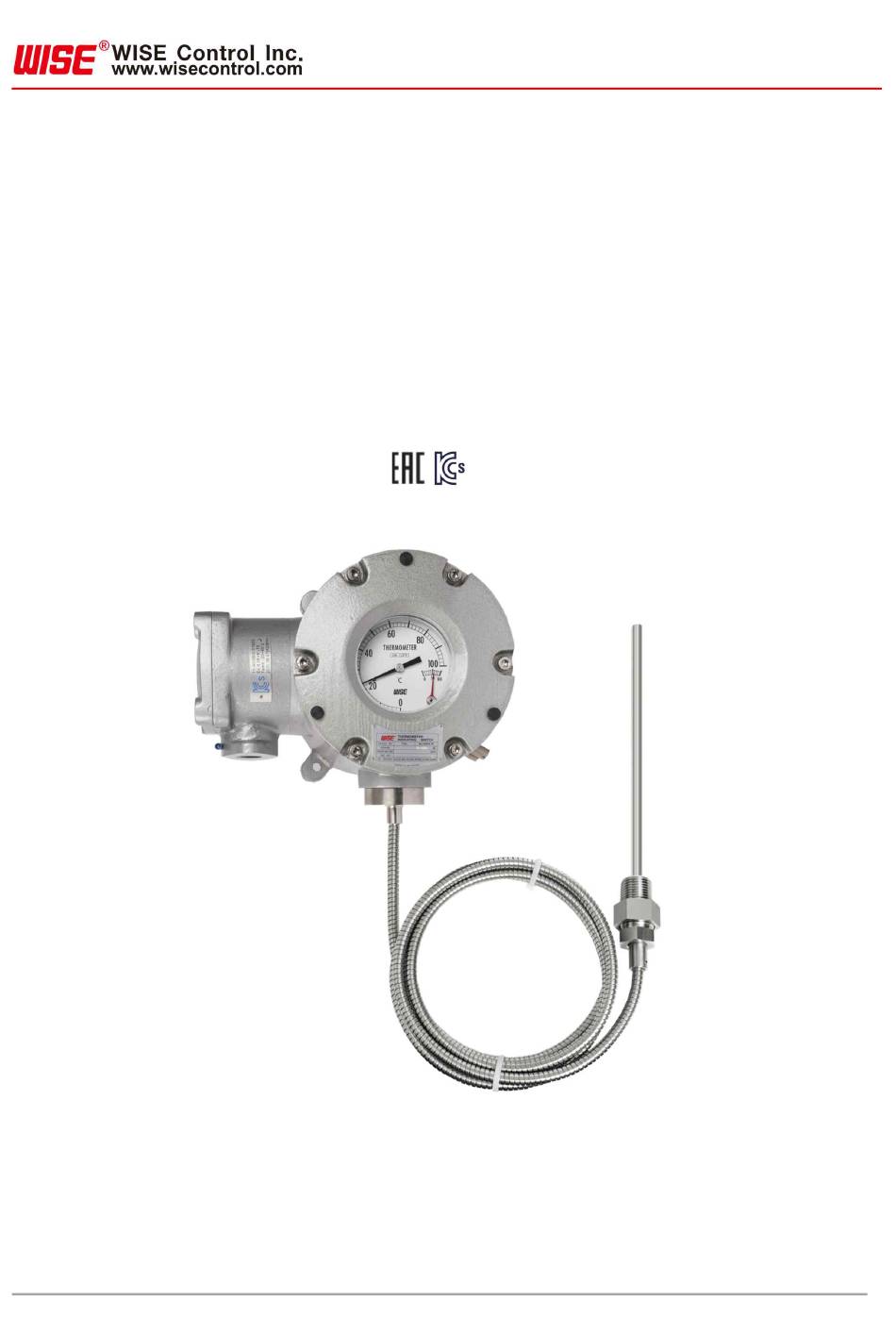

- Page 1 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com Explosion proof type indicating temperature switch T990 C-QIM-2731-T20_KR_Rev.1...
-
Page 2: Table Of Contents
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com Contents 1. General items ........................2 1.1 Introduction ......................... 2 1.2 Application .......................... 2 1.3 Product Characteristics ...................... 2 1.4 Warranty ..........................2 2. Warning ..........................3 3. Main specs .......................... 4 3.1 Explosion-proof........................4 3.2 Basic specs ........................ -
Page 3: General Items
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 1. General items 1.1 Introduction This product is a pressure-resistant explosion-proof contact thermometer that combines an indicator and a temperature switch with a built-in microswitch. Before using the product, make sure to fully familiarize with the user manual that indicates how to handle each part for the correct use. -
Page 4: Warning
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 2. Warning Guide on handling for safe use For the safe and correct use of the product, make sure to read the handling guide carefully before use. Handling errors can cause device malfunctions, and it can lead to injury, accidents, etc. Warning For the safety, only a worker with professional skills in electronics and electrical construction is allowed to install the product. -
Page 5: Main Specs
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 3. Main specs 3.1 Explosion-proof Explosion-proofing grade: Ex d IIB+H2 T6 3.2 Basic specs Indicator: 125mm circular type Case/Cover material: Silver gray finished aluminum Stem material: Stainless steel 316 Stem filling fluid: Non-mercury type Capillary tube length: 2, 3, 5, 8, 10 Meter (Standard: 3 Meter) for other length, contact the company Indicator accuracy: ±2.0 % Of full scale Setting level: ±3.0 % Of full scale Reproducibility: ±2.0 % Of full scale... - Page 6 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com Measurement temperature range Adjustable setting range (℃) Maximum working temperature (℃) -50~5 -5~65 20~90 50~120 100~170 150~220 190~260 230~300 -50~150 15) Name plate 1. Model number 5. Electrical rating 9. KCS mark 2. Temperature range 6.
-
Page 7: Design
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4. Design 4.1 Structure Description Description Head Housing Terminal block Adjustable shaft Micro switch Switch pointer Capillary tube / Movement Armored flexible tube Pointer Stem or Bulb Bourdon tube C-QIM-2731-T20_KR_Rev.1... -
Page 8: Principle Of Operation
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4.2 Principle of operation As shown in the figure below, the temperature measuring element is connected to the sensor and the capillary tube. When the temperature changes, the gas in the sensing unit expands or contracts according to the temperature, resulting in a change in pressure. -
Page 9: Wiring
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 6. Wiring 6.1 Type and wiring due to wiring/contact point operation High alarm 1:1 contact point type, If the temperature reaches the target temperature, then turn on the circuit. Cancel the circuit if the temperature drops below the target temperature. - Page 10 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com High & Hihigh alarm 2:2 contact point type, It is a combination of high alarm and high alarm, and each operates independently. Low & Lolow alarm 2:2 contact point type, It is a combination of low alarm and low alarm, and each operates independently.
-
Page 11: Setting Method
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 6.2 Setting method Setting can be done by turning the external adjustment shaft with a screwdriver. Depending on the contact method, set as follows. High Lights up when the rising temperature reaches the set point indicated by the set pointer. (On) Adjust the set point by moving the set needle from high temperature to low temperature based on the setting scale. -
Page 12: Cautions For Wiring
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 6.3 Cautions for wiring Do not apply excessive force to the main body. Use vinyl insulation cables, cap tier cables, etc., adequately for the load. Make a firm connection to the terminal board using an M4 compression terminal. Make sure to wire it after checking the contact point format on the wiring diagram. -
Page 13: Repair And Maintenance
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 7. Repair and maintenance Use it in a temperature that is no more than 75% of the max scale reading. Do not apply temperatures out of the temperature range. Avoid sudden temperature change. Do not inject fuel into the driving unit within the temperature meter. Periodically check the product for normal operation at least once or twice every 6 months. -
Page 14: Defect
Wise can support users’ selection but will not be responsible for them in any sort of way. 10. Product return If the product gets returned for recalibration or repair work, make sure to use the original packaging or safe packaging method, and also make sure to return the related documents. - Page 15 The product spec or exterior can be changed without a pre-notice for the quality improvement purposes, thus Wise has the rights to change them. Figures used in the user manual are for just illustration purposes, and they can differ from the actual shapes.
- Page 16 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com Explosion proof type indicating temperature switch T990 C-QIM-2731-T20_KR_Rev.1...
- Page 17 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 목차 1. 일반사항 ........................2 1.1 소개 ........................2 1.2 적용 ........................2 1.3 특징 ........................2 1.4 보증 ........................2 2. 경고 ......................... 3 3. 주요사양 ........................4 3.1 방폭 ........................4 3.2 기본사양 ......................... 4 4.
-
Page 18: 일반사항
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 1. 일반사항 1.1 소개 본 제품은 지시계와 마이크로 스위치가 내장된 온도 스위치를 조합한 내압 방폭형 접점부 온도계입니다. 본 제품을 사용하고자 하면 각각의 취급 요령을 기재한 본 사용설명서를 숙지하시고 바르게 사용하여 주 시기 바랍니다. 1.2 적용 본... - Page 19 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 2. 경고 안전한 사용을 위한 취급설명서 이 제품을 바르고 안전하게 사용하기 위하여 사용 전에 이 취급설명서를 잘 읽어주시기 바랍니다. 취급시의 오류는 기기고장의 원인이 되며, 상해나 사고 등의 재해가 발생할 수 있습니다. 경 고 1) 안전을 위해 설치는 계장, 전기공사 등의 전문기술을 보유한 작업자가 실시하여야 합니다. 2) 사양서에...
-
Page 20: 주요사양
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 3. 주요사양 3.1 방폭 방폭 등급: Ex d IIB+H2 T6 3.2 기본사양 1) 지시계: 125mm 원형 2) 케이스/커버 재질: Silver gray finished aluminium 3) 감지부 재질: Stainless steel 316 4) 감지부 충진액: 비 수은식 (Non mercury type) 5) 모세관... - Page 21 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 14) 측정 온도 범위: Adjustable setting range (℃) Maximum working temperature (℃) -50~5 -5~65 20~90 50~120 100~170 150~220 190~260 230~300 -50~150 15) 명 판 (Name plate) C-QIM-2731-T20_KR_Rev.1...
- Page 22 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4. 설계 4.1 구조 Description Description Head Housing Terminal block Adjustable shaft Micro switch Switch pointer Capillary tube / Movement Armored flexible tube Pointer Stem or Bulb Bourdon tube C-QIM-2731-T20_KR_Rev.1...
-
Page 23: 설치 지침
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4.2 원리 아래 그림과 같이 온도측정 소자(Element)는 감지부와 모세관 튜브(Capillary tube)로 연결되어 온도변화 시 감지부 내의 액체가 온도에 따라 팽창 또는 수축하여 압력의 변화가 이루어지고 부르동관은 이 압력 변화에 따라, 변위 로드를 통해 레버에 전달, 마이크로 스위치를 개폐할 수 있도록 하였습니다. Description Micro switch Bourdon tube... -
Page 24: 접점의 작동에 따른 종류 및 결선
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 6. 배선 6.1 접점의 작동에 따른 종류 및 결선 1) 상한 접점식 (High alarm) 1 접점식, 온도가 설정 온도 이상에 도달한 경우 회로를 켜거나 (On), 또는 온도가 설정 온도 이하에 도달하면 회로 해제(Off)시킵니다. 2) 하한 접점식 (Low alarm) 1 접점식, 온도가... - Page 25 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4) 상한 2접점 (High & Hihigh alarm) 2 접점식, 상한식 두 개를 조합한 것으로 각각 독립적으로 작동합니다. 5) 하한 2접점 (Low & Lolow alarm) 2 접점식, 하한식 두 개를 조합한 것으로 각각 독립적으로 작동합니다 C-QIM-2731-T20_KR_Rev.1...
-
Page 26: 설정방법
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 6.2 설정방법 설정은 외부에 설치된 조정축을 드라이버로 돌리면 됩니다. 접점 방식에 따라 아래와 같이 설정합니다. 1) 상한식 (H) 상승하는 온도가 설정 침의 지시하는 설정 점에 도달하였을 때 켜집니다. (On) 설정 침을 설정 눈금의 고온 측에서 저온 측으로 이동하면서 설정 점에 맞춥니다. 최고온도... -
Page 27: 배선 주의사항
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 6.3 배선 주의사항 1) 본체에 무리가 가지 않도록 주의하십시오. 2) 부하에 적합한 비닐 절연전선, 캡 타이어 케이블 등을 사용하십시오. 3) 단자대의 결선은 M4용 압착 단자를 써서 견고하게 결선하십시오. 4) 결선은 결선도에 표시의 접점 형식을 확인한 후 결선하여 주십시오. 5) 접지... -
Page 28: 유지 보수
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 7. 유지 보수 1) 상용 온도는 최고 눈금의 75% 이하에서 사용하십시오. 2) 온도 범위를 초과하는 온도를 절대 가하지 마십시오. 3) 급격한 온도변화를 피하십시오. 4) 온도계 내의 가동부에 주유하지 마십시오. 5) 제품은 6개월에 1~2회 정도 정기적으로 정상 작동 유/무를 확인해 주십시오. 6) 지시계나... -
Page 29: 사용자 의무
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 9. 사용자 의무 1) 모든 온도계 디자인에서는 올바른 설치가 가장 중요합니다. 잘못된 설치는 궁극적으로 부정확한 온도 판독으로 이어질 수 있습니다. 2) 본 제품은 사용 시 사용설명서의 규정에 따르지 않아 발생하는 손상이나 임의 개조, 변경, 수리 시에 는... - Page 30 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 본 설명서의 내용은 심혈을 기울여 제작되었지만, 오탈자 또는 수정해야 할 내용이 있을 수 있으니 이점 양해하여 주시기 바랍니다. 본 제품의 규격 및 외관은 품질 향상을 위해 사전 통보 없이 변경될 수 있으며, ㈜와이즈는 이에 대한 변경 권리를...
