Pressure Switch
Manual
P945 l P946

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the P945 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Wise P945

Summary of Contents for Wise P945

  • Page 1 Pressure Switch Manual P945 l P946...

  • Page 2: Table Of Contents

    01. INTRODUCTION 02. FEATURES 03. SPECIFICATION AND STANDARDS 04. STRUCTURE AND FUNCTION 05. OPERATING PRINCIPLE 06. TRANSPORTATION, STORAGE AND OPENING 07. CONTACT POINT WORKING TYPE AND CONNECTION 08. INSTALLATION 09. WIRING 10. MAINTENANCE AND OPERATION...
  • Page 3 Instructions for proper and safe operation Please read instructions carefully prior to using the instrument for proper and safe operations. Mishandling could cause device malfunctions and result in disastrous injuries or accidents. ■ WARNING Do not exceed the pressure range allowed. Do not use it to measure the pressure of corrosive fluid.

  • Page 4: Introduction

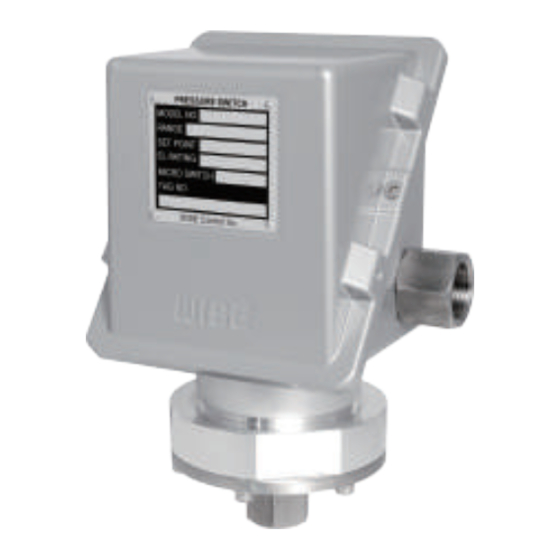

    1. Introduction P945, P946 is a pressure switch product with a built-in micro switch, and is so designed that it can be used for corrosive fluid or high pressure process. The switch is divided into a sensor part under pressure, a control part that regulates the set value and inflow pressure, and a micro switch that gives contact output.
  • Page 5 7) Measuring Pressure Range and Dead Band DEAD BAND OVER RANGE SETTING RANGE ONE DPDT SETPOINT PROOF RANGE -1~-0.1 0.1~1 0.2~2 0.3~3 0.4~4 0.6~6 WITHIN 8%~20%OF 150% OF 1~10 ADJUSTABLE ADJUSTABLE 1.5~15 RANGE RANGE 2~20 3~30 5~50 7~70 10~100 15~150...

  • Page 6: Structure And Function

    4. Structure and Function FRONT VIEW SIDE VIEW NAME NAME NAME CASE COVER BODY...

  • Page 7: Operating Principle

    5. Operation Principle Bellows was used as pressure measurement device like figure. And the bellows displacement according to pressure change was enabled to open and close the micro switch through rod. 6. Transport, Storage, and Opening Attention in Case of Transportation Please pay sufficient attention to transportation because damage can be caused in terms of performance, in case of being impacted by a fall.

  • Page 8: Contact Point Working Type And Connection

    7. Contact Point Working Type and Connection 1) 2 Contact Point Type SW 1 SW 2...

  • Page 9: Installation

    8. Installation Store this product free of moisture, vibration, dust or corrosive gas. Avoid higher temperature than specified in this manual. Be prepared for lightning or vapor. Avoid direct sunlight. Use M5 bolts when fixing the product to the panel or wall through fixing holes. When you use fittings, fix them firmly. Use a flexible tube for the impulse line to prevent excessive force on the pressure gauge.

  • Page 10: Maintenance And Operation

    10. Maintenance and Operation The commercial pressure shall be below 75% of the max graduation. Do not impose a pressure beyond the allowable limit. Avoid sudden pressure surge or drop. If there is a risk of pulsation or impact pressure, install overpressure protection device like dampener or gauge protector. Do not grease the operation parts in the pressure gauge.
  • Page 12 Pressure Switch Manual P945 l P946...
  • Page 13 한국어 01. 개요 02. 특징 03. 사양 및 규격 04. 각 부의 명칭과 기능 05. 동작원리 06. 운반, 보관 및 개봉 시 주의사항 07. 접점 작동에 따른 종류 및 결선 08. 취부 09. 배선 10. 보수 및 사용상의 주의...
  • Page 14 한국어 바르고 안전한 사용을 위한 취급 설명서 이 제품을 바르고 안전하게 사용하기 위하여 사용 전에 이 취급 설명서를 잘 읽어주시기를 바랍니다. 취급 시의 오류는 기기고장의 원인이 되며, 상해나 사고 등의 재해가 발생할 수 있습니다. ■ 경고 압력 범위를 초과하는 압력을 가하지 마십시오. 부식성이...

  • Page 15: 사양 및 규격

    한국어 1. 개요 P945 제품은 마이크로 스위치가 내장된 압력 스위치 제품으로 부식성 유체나 고압 공정에 사용할 수 있도록 설계되었습니다. 스위치는 압력을 받는 센서부, 설정값과 유입 압력을 조절하는 제어부, 접점을 출력하는 마이크로 스위치로 분류합니다. 마이크로 스위치는 미세한 압력변화에도 작동되도록 설계된 고정밀 제품으로 다양한 정격 전류값을 갖고 있습니다.
  • Page 16 한국어 7) 측정 압력 범위 및 접단차 DEAD BAND OVER RANGE SETTING RANGE ONE DPDT SETPOINT PROOF RANGE -1~-0.1 0.1~1 0.2~2 0.3~3 0.4~4 0.6~6 WITHIN 8%~20%OF 150% OF 1~10 ADJUSTABLE ADJUSTABLE 1.5~15 RANGE RANGE 2~20 3~30 5~50 7~70 10~100 15~150...

  • Page 17: 각 부의 명칭과 기능

    한국어 4. 각 부의 명칭과 기능 FRONT VIEW SIDE VIEW 번호 명칭 번호 명칭 번호 명칭 CASE COVER BODY...

  • Page 18: 동작원리

    한국어 5. 동작 원리 그림에서와같이 압력측정 소자로 BELLOWS를 사용하였으며, 압력 변화에 따른 BELLOWS 변위가 로드를 통하여 마이크로 스위치를 개폐할 수 있도록 하였습니다. 6. 운반, 보관 및 개봉 시 주의사항 운반상의 주의 떨어뜨려 충격을 가했을 경우, 성능상 손상을 입을 경우가 있으므로 운반에 충분한 주의를 기울여 주십시오. 보관상의...

  • Page 19: 접점 작동에 따른 종류 및 결선

    한국어 7. 접점 작동에 따른 종류 및 결선 1) 2접점 타입 SW 1 SW 2...
  • Page 20 한국어 8. 취부 습기, 진동, 먼지, 부식성 가스 등이 적은 장소를 선택하여 설치하십시오. 본 취급설명서에 규정한 주위온도를 초과하는 장소를 피하여 주십시오. 낙뢰나 증기를 막도록 충분한 대비를 해 주십시오. 직사광선이 있는 장소를 피하여 주십시오. 취부 홀을 사용하여 패널이나 벽에 설치하는 경우 M5 볼트를 사용하고 취사부 철물을 사용하는 경우는 그것을 견고하게 설치하여 주십시오. 도입...

  • Page 21: 보수 및 사용상의 주의

    한국어 10. 보수 및 사용상의 주의 상용압력은 최고 눈금의 75% 이하에서 사용하여 주십시오. 압력 범위를 초과하는 압력을 절대 가하지 마십시오. 급격한 가압, 감압을 피하십시오. 맥동압이나 충격압이 가할 염려가 있는 경우 댐프너 또는 게이지 프로텍터 등 과압방지 장치를 취부하여 주십시오. 압력계 내의 가동부에 주유하지 않도록 하십시오. 정기...
