Wise P953 Manual

Explosion proof pressure switch
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Explosion Proof Pressure Switch
Differential Pressure Switch
Manual
P953
P970

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the P953 and is the answer not in the manual?

Questions and answers

Related Manuals for Wise P953

Summary of Contents for Wise P953

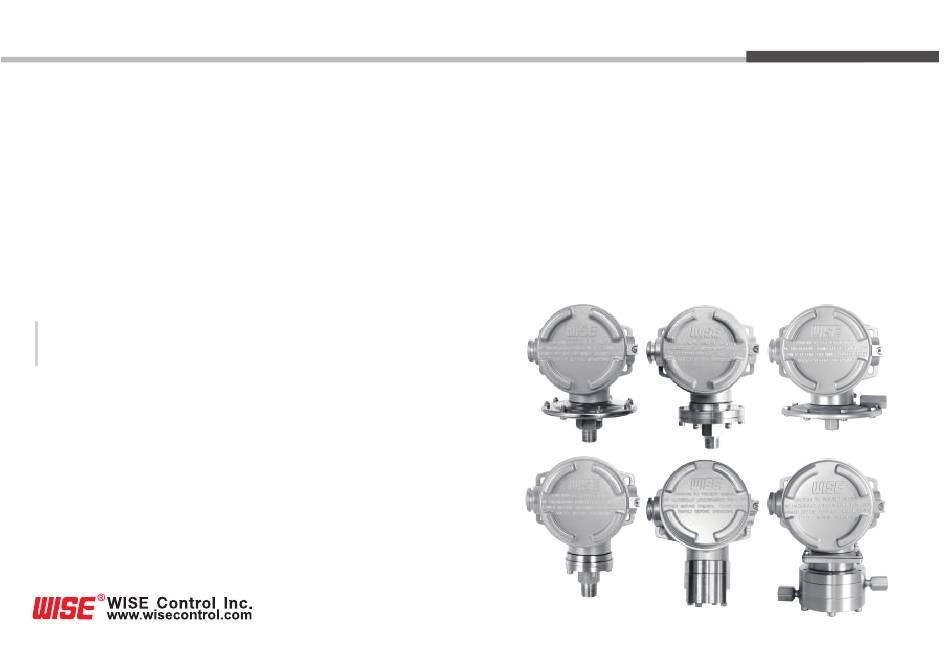

  • Page 1 Explosion Proof Pressure Switch Differential Pressure Switch Manual P953 P970...

  • Page 2: Table Of Contents

    01. INTRODUCTION 02. APPLICATION 03. FEATURES 04. WARRANTY 05. SPECIFICATION AND STANDARDS 06. TRANSPORTATION, STORAGE AND OPENING 07. INTERNAL APPARATUS 08. OPERATING PRINCIPLE 09. CONTACT POINT WORKING TYPE AND CONNECTION 10. INSTALLATION 11. WIRING 12. MAINTENANCE AND OPERATION...
  • Page 3 Instructions for Proper and Safe Operation For the right use and safety of this product, please read through this manual prior to use. Handling error may cause device trip, injury, or disaster. ■ WARNING Do not impose excessive pressure beyond the allowance. Do not use corrosive measuring fluid.

  • Page 4: Introduction

    1. Introduction This is a pressure and differential switch equipped with a micro switch. The switch is composed of pressure sensor, setting value and incoming pressure controller, and contact output micro switch. Before you use this product, please read through this manual for correct use of each device. 2.

  • Page 5: Specification And Standards

    5. Specification and Standards 1) Main Specification Liquid Contact Part : ASTM A279 316L, ASTM A240 316L Case : Cast Aluminium ( ASTM B179 SC102A ) Painting : Silver Repeatability : ± 1.0 % OF FULL SCALE Working Temp. : Ambient : -40~65 ℃ Fluid : Max.
  • Page 6 Measuring Pressure Range and Folded Terminal Gap DEAD BAND OVER RANGE ADJUSTABLE SETTING RANGE ONE SPDT TWO SPDT BURST RANGE SET POINT SET POINT PROOF RANGE O (bar) 0.003~0.07 0.3~7 0.027~0.15 2.7~15 0.045~0.3 4.5~30 0.075~0.5 7.5~50 0.09~0.6 9~60 0.12~0.8 12~80 0.15~1 15~100 0.3~2...
  • Page 7 Differential Pressure Range and Folded Terminal Gap OVER RANGE ADJUSTABLE SETTING RANGE STATIC WORKING PROOF PRESSURE PRESSURE 1~15 0.15 15~25 0.15 25~35 0.15 35~50 0.15 0.05~0.2 0.2~0.4 0.4~0.7 0.7~1.5...
  • Page 8 2) NAME PLATE P953 P970 2022 Deogyeong-daero,Giheung-gu, Yongin-si,Gyeonggi-do,Korea 2022 Deogyeong-daero,Giheung-gu, Yongin-si,Gyeonggi-do,Korea 1. Type : 953 SERIES 2. Explosionproof Grade : Ex d IIC T6 3. Working Temperature : Tamb=-40 ℃ to +65 ℃ 4. TAG No. : Serial No.(or Tag No.) 5.
  • Page 9 External Dimension Pressure Switch P953...
  • Page 10 Pressure Switch Differential Switch P970...

  • Page 11: Transportation, Storage And Opening

    ※ Safety certificates are identified by stickers as follows. 1. Manufacturer and Brand Name 4. Explosionproof Structure Symbol 2. Type 5. Certificate Authority Name, Mark, and Certificate No. 3. Symbol Ex 6. X or U 6. Transportation, Storage and Opening Instruction for Transportation It may malfunction if it is shocked by falling.

  • Page 12: Internal Apparatus

    7. Internal Apparatus HOUSING Connection Diagram HOUSING TERMINAL BLOCK INSULATING BOARD MICRO SWITCH ADJUST NUT...

  • Page 13: Operating Principle

    8. Operating Principle As seen in the drawing, we used a diaphragm for the pressure measuring element and designed the system so that the diaphragm displacement according to the pressure change can be transmitted to the lever through the rod to open or close the micro switch. MICRO SWITCH SPRING DIAPHRAGM...

  • Page 14: Contact Point Working Type And Connection

    9. Contact Point Working Type and Connection 1) 1 Contact Point Type Max. 2) 2 Contact Point Type Max. Max.

  • Page 15: Installation

    10. Installation Store this product free of moisture, vibration, dust or corrosive gas. Avoid higher temperature than specified in this manual. Be prepared for lightning or vapor. Avoid direct sunlight. Use M5 bolts when fixing the product to the panel or wall through fixing holes. When you use fittings, fix them firmly. Use a flexible tube for the impulse line to prevent excessive force on the pressure gauge.

  • Page 16: Maintenance And Operation

    12. Maintenance and Operation The commercial pressure shall be below 75% of the max graduation. Do not impose a pressure beyond the allowable limit. Avoid sudden pressure surge or drop. If there is a risk of pulsation or impact pressure, install overpressure protection device like dampener or gauge protector. Do not grease the operation parts in the pressure gauge.
  • Page 18 Explosion Proof Pressure Switch Differential Pressure Switch Manual P953 P970...
  • Page 19 한국어 01. 개요 02. 용도 03. 특징 04. 보증 05. 주요 사양 및 외부 치수 06. 운반, 보관 및 개봉 시 주의사항 07. 내부기구 08. 작동원리 09. 접점 작동에 따른 종류 및 결선 10. 취부 11. 배선 12. 보수 및 사용상의 주의...
  • Page 20 한국어 바르고 안전한 사용을 위한 취급 설명서 이 제품을 바르고 안전하게 사용하기 위하여 사용 전에 이 취급 설명서를 잘 읽어주시기를 바랍니다. 취급 시의 오류는 기기고장의 원인이 되며, 상해나 사고 등의 재해가 발생할 수 있습니다. ■ 경고 압력 범위를 초과하는 압력을 가하지 마십시오. 부식성이...
  • Page 21 한국어 1. 개요 본 제품은 마이크로 스위치가 내장된 압력 및 차압 스위치 입니다. 스위치는 압력을 받는 센서부, 설정값과 유입 압력을 조절하는 제어부, 접점을 출력하는 마이크로 스위치로 분류합니다. 마이크로 스위치는 미세한 압력변화에도 작동되도록 설계된 고정밀 제품으로 다양한 정격전류값을 갖고 있습니다. 본 제품을 사용하고자 할 경우 각각의 취급요령을 기재한 본 취급설명서를 숙지하시고 바르게 사용하여 주시기 바랍니다. 2.

  • Page 22: 주요 사양 및 외부 치수

    한국어 5. 주요 사양 및 외부 치수 1) 주요사양 접액부 재질 : ASTM A279 316L, ASTM A240 316L 케이스 재질 : Cast Aluminium ( ASTM B179 SC102A ) 외장 : 은색 도장 설정정도 : ± 1.0 % OF FULL SCALE 사용온도...
  • Page 23 한국어 측정압력범위 및 접단차 DEAD BAND OVER RANGE ADJUSTABLE SETTING RANGE ONE SPDT TWO SPDT BURST RANGE SET POINT SET POINT PROOF RANGE O (bar) 0.003~0.07 0.3~7 0.027~0.15 2.7~15 0.045~0.3 4.5~30 0.075~0.5 7.5~50 0.09~0.6 9~60 0.12~0.8 12~80 0.15~1 15~100 0.3~2 30~200 0.45~3 45~300...
  • Page 24 한국어 차압범위 및 접단차 OVER RANGE ADJUSTABLE SETTING RANGE STATIC WORKING PROOF PRESSURE PRESSURE 1~15 0.15 15~25 0.15 25~35 0.15 35~50 0.15 0.05~0.2 0.2~0.4 0.4~0.7 0.7~1.5...
  • Page 25 한국어 2) 명판 (NAME PLATE) P953 P970 2022 Deogyeong-daero,Giheung-gu, Yongin-si,Gyeonggi-do,Korea 2022 Deogyeong-daero,Giheung-gu, Yongin-si,Gyeonggi-do,Korea 1. 타입별 명칭 : TYPE : 953 SERIES 2. 방폭 등급 : Ex d IIC T6 3. 사용 온도 : Tamb=-40 ℃ to +65 ℃ 4. TAG 번호...
  • Page 26 한국어 외형 치수 압력스위치 P953...
  • Page 27 한국어 외형치수 차압스위치 P970...

  • Page 28: 운반, 보관 및 개봉 시 주의사항

    한국어 ※ 안전인증에 대한 표시사항은 스티커로 부착하며 표시내용은 아래와 같습니다. 1. 제조자의 이름 또는 등록 상표 4. 방폭구조의 기호 2. 형식 5. 인증서 발급기관의 이름 또는 마크와 인증번호 3. 기호 Ex 6. X 또는 U 기호 6. 운반, 보관 및 개봉 시 주의사항 운반상의...

  • Page 29: 내부기구

    한국어 7. 내부기구 HOUSING 체결부 형태 하 우 징 (HOUSING) 터미널 단자 (TERMINAL BLOCK) 절연판 (INSULATING BOARD) 로드 (ROD) 마이크로 스위치 (MICRO SWITCH) 조정 너트 (ADJUST NUT)

  • Page 30: 작동원리

    한국어 8. 작동원리 도면에서와 같이 압력측정 소자로 다이아프램을 사용하였으며, 압력에 변화에 따른 다이아프램의 변위가 로드를 통하여 레버에 전달, 마이크로 스위치를 개폐할 수 있도록 하였습니다. 마이크로스위치 (MICRO SWITCH) 로드 (ROD) 스프링 (SPRING) 다이아프램 (DIAPHRAGM)

  • Page 31: 접점 작동에 따른 종류 및 결선

    한국어 9. 접점 작동에 따른 종류 및 결선 1) 1접점 타입 Max. 2) 2접점 타입 Max. Max.
  • Page 32 한국어 10. 취부 습기, 진동, 먼지, 부식성 가스 등 적은 장소를 선택하여 설치하십시오. 본 취급설명서에 규정한 주위온도를 초과하는 장소를 피하여 주십시오. 낙뢰나 증기를 막도록 충분한 대비하여 주십시오. 직사광선이 있는 장소를 피하여 주십시오. 취부 홀을 사용하여 패널이나 벽에 설치하는 경우 M5 볼트를 사용하고 취사부 철물을 사용하는 경우는 그것을 견고하게 설치하여 주십시오. 도입...

  • Page 33: 보수 및 사용상의 주의

    한국어 12. 보수 및 사용상의 주의 상용압력은 최고 눈금의 75% 이하에서 사용하여 주십시오. 압력 범위를 초과하는 압력을 절대 가하지 마십시오. 급격한 가압, 감압을 피하십시오. 맥동압이나 충격압이 가할 염려가 있는 경우 댐프너 또는 게이지 프로텍터 등 과압방지 장치를 취부하여 주십시오. 압력계 내의 가동부에 주유하지 않도록 하십시오. 정기...
