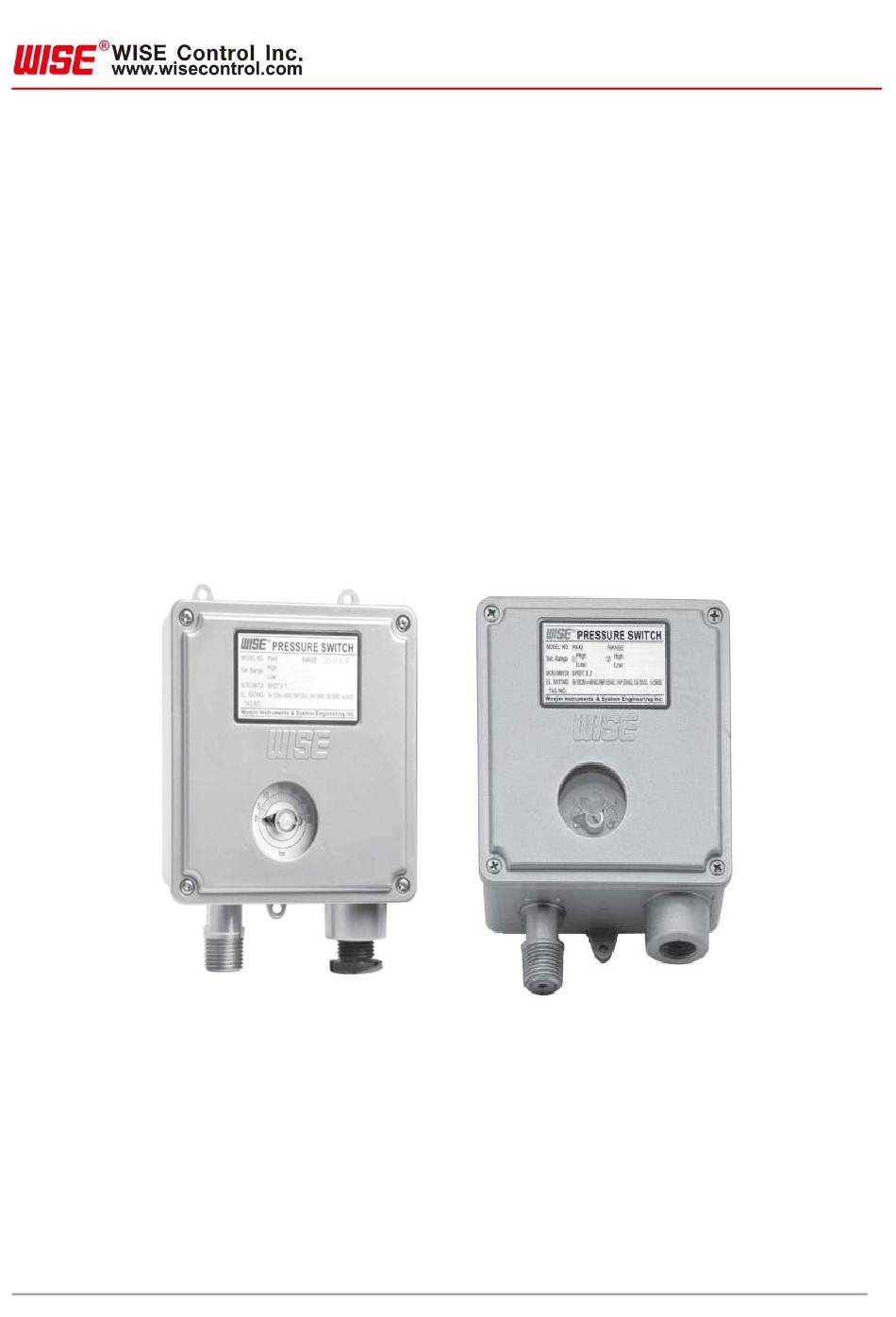

- Page 1 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com Weatherproof type pressure Switch P941, P942 C-QIM-2731-P10_EN_Rev.1...
-
Page 2: Table Of Contents
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com Contents 1. General items ........................2 1.1 Introduction ......................... 2 1.2 Application .......................... 2 1.3 Product Characteristics ...................... 2 1.4 Warranty ..........................2 2. Warning ..........................3 3. Main specs .......................... 4 3.1 Basic specs ........................4 4. -
Page 3: General Items
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 1. General items 1.1 Introduction This is a pressure switch product with a built-in micro switch, and is so designed that it can be used for corrosive fluid or high pressure process. The switch is composed of pressure sensor, setting value and incoming pressure controller, and contact output micro switch. -
Page 4: Warning
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 2. Warning Guide on handling for safe use For the safe and correct use of the product, make sure to read the handling guide carefully before use. Handling errors can cause device malfunctions, and it can lead to injury, accidents, etc. Warning Do not apply pressure exceeding the pressure range. -
Page 5: Main Specs
3. Main specs 3.1 Basic specs Specification: P941 – Single set point [129.2(W) x 146(H) x 62.5(T)] P942 – Dual set point [129.2(W) x 146(H) x 92(T)] Case/Cover material: ALDC 12.1 Silver gray painted aluminium Stem material: Stainless steel (316SS) Reproducibility: ±1.0 % of adjustable range... - Page 6 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com Pressure range and Dead band C-QIM-2731-P10_EN_Rev.1...
-
Page 7: Design
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4. Design 4.1 Structure Description Description Case Setting point Cover connector Name plate Cable gland 4.2 Principle of operation As shown in the below figure, a Bourdon Tube is used as a pressure measurement device. The displacement of the Bourdon Tube due to the pressure change is delivered through the rod to the lever, thus opening and closing the micro switch. -
Page 8: Installation Guide
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 5. Installation guide Before installation, make sure to check the product for damage and the process status. Periodically inspect the installation location in terms of wetness, vibration, dust, corrosive gas, etc. Avoid a location with pressure exceeding the pressure range defined in the user manual. Make sure to evacuate properly to prevent lightning or vapor. - Page 9 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com High & Low alarm 2:2 contact point type, It is a combination of high alarm and low alarm, and each operates independently. Press. Press. High & Hihigh alarm 2:2 contact point type, It is a combination of high alarm and high alarm, and each operates independently.
-
Page 10: Cautions For Wiring
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 6.2 Cautions for wiring Do not apply excessive force to the main body. Use vinyl insulation cables, cap tier cables, etc., adequately for the load. Make a firm connection to the terminal board using an M4 compression terminal. Make sure to wire it after checking the contact point format on the wiring diagram. -
Page 11: Repair And Maintenance
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 7. Repair and maintenance Use it in a pressure that is no more than 75% of the max scale reading. Do not apply pressure out of the pressure range. Avoid sudden pressure change. If there is a risk of pulsation pressure or shock pressure, install an overpressure prevention device such as a dampener or gauge protector. -
Page 12: User's Duties
Wise can support users’ selection but will not be responsible for them in any sort of way. 9. Product return If the product gets returned for recalibration or repair work, make sure to use the original packaging or safe packaging method, and also make sure to return the related documents. - Page 13 The product spec or exterior can be changed without a pre-notice for the quality improvement purposes, thus Wise has the rights to change them. Figures used in the user manual are for just illustration purposes, and they can differ from the actual shapes...
- Page 14 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com Weatherproof type pressure Switch P941, P942 C-QIM-2731-P10_KR_Rev.1...
- Page 15 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 목차 1. 일반사항 ..........................2 1.1 소개 ............................ 2 1.2 적용 ............................ 2 1.3 특징 ............................ 2 1.4 보증 ............................ 2 2. 경고 ............................3 3. 주요사양 ..........................4 3.1 보호 등급 기본사양 ......................4 4.
-
Page 16: 일반사항
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 1. 일반사항 1.1 소개 본 제품은 마이크로 스위치가 내장된 압력 스위치 제품으로 부식성 유체나 고압 공정에 사용할 수 있도 록 설계되었습니다. 스위치는 압력을 받는 센서부, 설정값과 유입 압력을 조절하는 제어부, 접점을 출력 하는 마이크로 스위치로 분류합니다. 마이크로 스위치는 미세한 압력변화에도 작동되도록 설계된 고정 밀... - Page 17 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 2. 경고 안전한 사용을 위한 취급설명서 이 제품을 바르고 안전하게 사용하기 위하여 사용 전에 이 취급설명서를 잘 읽어주시기 바랍니다. 취급시의 오류는 기기고장의 원인이 되며, 상해나 사고 등의 재해가 발생할 수 있습니다. 경 고 압력 범위를 초과하는 압력을 가하지 마십시오. 부식성이...
-
Page 18: 주요사양
3. 주요사양 3.1 보호 등급 기본사양 규격: P941 – Single set point [129.2(W) x 146(H) x 62.5(T)] P942 – Dual set point [129.2(W) x 146(H) x 92(T)] 케이스/커버 재질: ALDC 12.1 Silver gray painted aluminium 점액부 재질: Stainless steel (316SS) 재현성: ±1.0 % of adjustable range... - Page 19 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 압력 범위 및 접단차 C-QIM-2731-P10_KR_Rev.1...
- Page 20 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4. 설계 4.1 구조 Description Description Case Setting point Cover connector Name plate Cable gland 4.2 원리 압력측정 소자로 Bourdon Tube를 사용하며, 압력에 변화에 따른 Bourdon Tube의 변위가 로드를 통하여 레버에 전달, 마이크로 스위치를 개폐할 수 있도록 합니다. Description Bourdon Tube Micro switch...
-
Page 21: 설치 지침
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 5. 설치 지침 설치 전 제품의 손상 여부와 프로세스 상태를 반드시 확인하십시오. 설치된 장소는 습기, 진동, 먼지, 부식성 가스 등을 정기적으로 점검하시기 바랍니다. 본 사용설명서에 규정한 주위 온도를 초과하는 장소를 피하여 주십시오. 낙뢰나 증기를 막도록 충분한 대비를 하시기 바랍니다. 직사광선이... - Page 22 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 상하한 접점식 (High & Low alarm) 2 접점식, 상한 접점식과 하한 접점식을 조합한 것으로 각각 독립적으로 작동합니다. 최대 압력 최대 압력 상한 2접점 (High & Hihigh alarm) 2 접점식, 상한식 두 개를 조합한 것으로 각각 독립적으로 작동합니다. 최대...
-
Page 23: 배선 주의사항
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 6.2 배선 주의사항 본체에 무리가 가지 않도록 주의하십시오. 부하에 적합한 비닐 절연전선, 캡 타이어 케이블 등을 사용하십시오. 단자대의 결선은 M4용 압착 단자를 써서 견고하게 결선하십시오. 결선은 결선도에 표시의 접점 형식을 확인한 후 결선하여 주십시오. 접지 접지용... -
Page 24: 유지 보수
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 7. 유지 보수 상용 온도는 최고 눈금의 75% 이하에서 사용하십시오. 압력 범위를 초과하는 압력을 절대 가하지 마십시오. 급격한 압력변화를 피하십시오. 맥동압이나 충격압이 가할 염려가 있는 경우 댐프너 또는 게이지 프로텍터 등 과압방지 장치를 취부 하여 주십시오. 제품은... -
Page 25: 사용자 의무
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 8. 사용자 의무 1) 모든 압력계는 올바른 설치가 가장 중요합니다. 설치가 잘못되면 압력이 부정확하게 측정될 수 있 습니다. 2) 본 제품은 사용 시 사용설명서의 규정에 따르지 않아 발생하는 손상이나 임의 개조, 변경, 수리 시에 제조사는 책임을 지지 않으며 또한 제품의 보증도 소멸합니다. 3) ㈜와이즈는... - Page 26 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 본 설명서의 내용은 심혈을 기울여 제작되었지만, 오탈자 또는 수정해야 할 내용이 있을 수 있으니 이점 양해하여 주시기 바랍니다. 본 제품의 규격 및 외관은 품질 향상을 위해 사전 통보 없이 변경될 수 있으며, ㈜와이즈는 이에 대한 변경 권리를...
