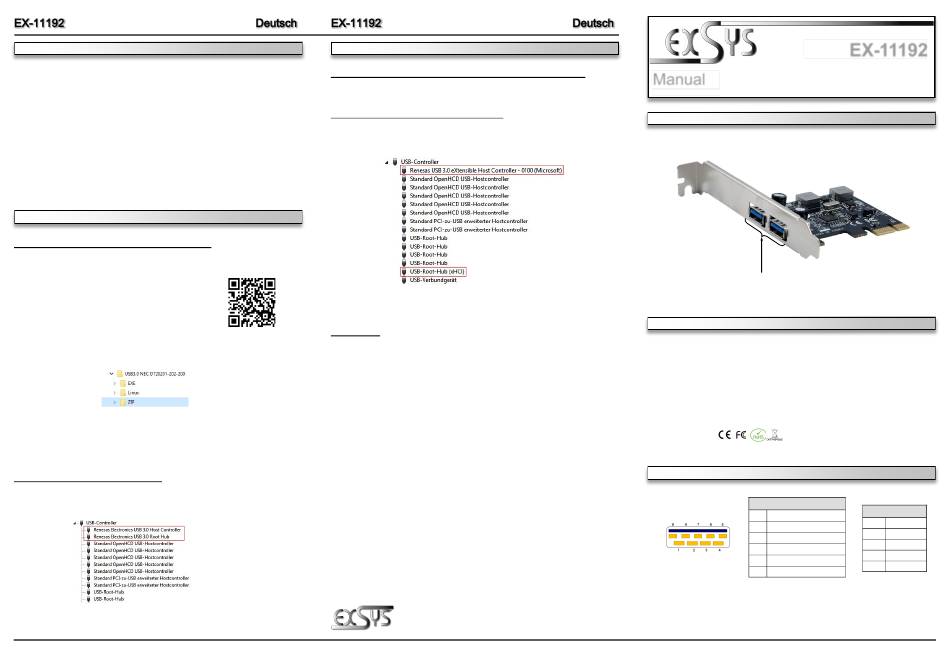

HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-11192 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen
Sie bei allen Geräten den Netzstecker.
2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3. Suchen Sie jetzt einen freien PCIe Steckplatz und stecken Sie die EX-11192 vorsichtig in
den ausgewählten PCIe Steckplatz ein. Beachten Sie, das die EX-11192 korrekt einge-
steckt ist und das kein Kurzschluss entsteht.
4. Danach befestigen Sie die EX-11192 mit einer Schraube am Gehäuse.
5. Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows XP / Vista / 7 / Server 2003 & 2008R2
Windows erkennt beim Start einen neuen "USB (Universal Serial Bus)-Controller".
Die Treiber liegen auf unserer Webseite zum Download bereit:
www.exsys.ch oder www.exsys.de
Suchen nach: EX-11192
Alternativ können Sie den folgenden QR Code scannen:
Gehen Sie zum Ordner USB3.0 NEC D720201-202-200/ZIP" ein und starten Sie das
„setup" (siehe Abbildung):
Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.
Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebssystem.
Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte und instal-
liert diese.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
2
TREIBER INSTALLATION
Windows 8.x / 10 / 11 / Server 2012R2 & 2016 & 2019 & 2022
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-11192 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende Einträge
sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Linux / Mac
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-11192 automa-
tisch und installiert diesen.
Deutschland: Schweiz:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Steinbach 8602 Wangen
www.exsys.ch
www.exsys.de
3
Manual
Vers. 1.0 / 31.10.22
LAYOUT
2x USB 3.2 Gen 1 A-Port
DESCRIPTION & TECHNICAL INFORMATION
The EX-11192 is a USB 3.2 Gen 1 PCIe card. It is equipped with two external ports, each
providing 3A of power. The EX-11192 does not require any additional power from the PC power
supply. It supports all PCIe slots from x1 to x16. The PCI Express bus optimally supports the
performance of the fast Renesas chipset. The EX-11192 thus guarantees secure data transfer
and excellent performance of up to 5 Gbit per second! It supports all USB ports from 1.1 to 3.2.
Compatibility: PCI-Express x1 to x16
Operating Systems: Windows XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx / Linux / Mac
Connectors: 2x USB 3.2 Gen 1 A-Port
Extent of delivery: EX-11192, Low Profile Bracket, Manual
Certificates:
CONNECTORS
USB 3.2 Gen 1 Port:
USB 3.2 Pin's
Pin Signal
5 SSTX+
6 SSTX-
7 GND
8 SSRX+
9 SSRX-
4
EX-11192
USB 2.0 Pin's
Pin Signal
1 VCC
2 DATA-
3 DATA+
4 GND
