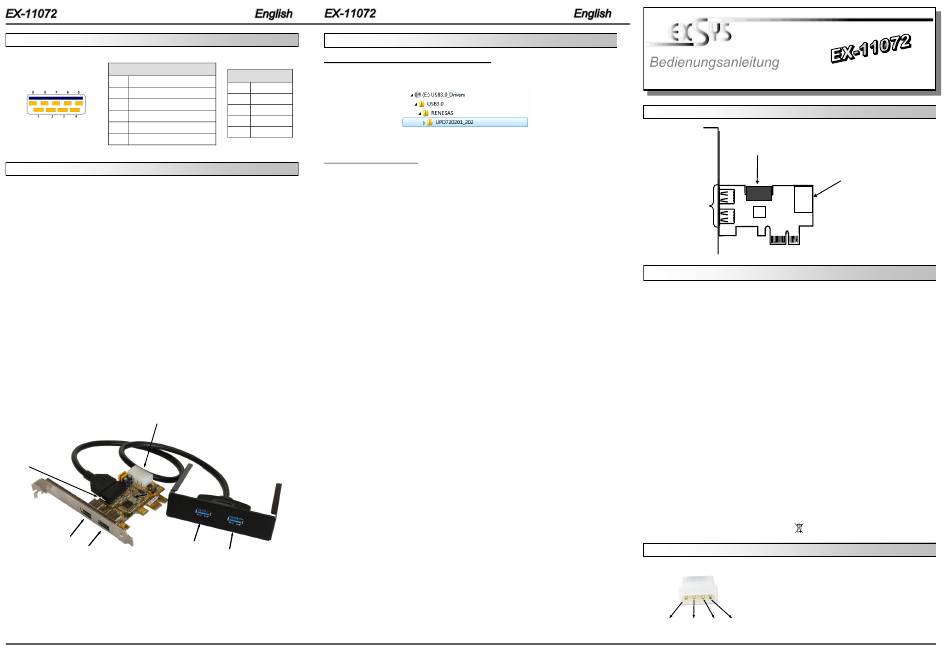

Exsys EX-11072 User Manual

JUMPER SETTING & CONNECTORS:
J1-J4:
USB 3.0 Pin's
Pin Signal
5 SSTX+
6 SSTX-
7 GND
8 SSRX+
9 SSRX-
HARDWARE INSTALLATION:
Attention! Do not install the card before running the setup utility. Please install the
drivers for the card first. If not the card might not be installed correctly!!! If you already
do install the drivers please proceed with the following Instructions.
If you are ready with the jumper settings for the EX-11072, please proceed with the following
installation instructions. Because there are large differences between PC's, we can give you
only a general installation guide for the EX-11072. Please refer your computer's reference
manual whenever in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/or sides panels of your Computer
and gently slide the cover off.
3. Install now the external power supply to the card like shown at JP4 above.
4. Locate an available PCI-Express expansion slot and remove its covers from the rear panel
of your computer.
5. Align the EX-11072 with the expansion slot, and then gently but firmly, insert the card.
Make sure the card is seated and oriented correctly.
6. Then connect the card with a screw to the rear panel of the computer.
7. Install the 3.5-inch-bay cable adapter and connect its cable to J3 connector.
8. Gently replace your computer's cover and the mounting screws.
J10
J8
JP4
J1
J2
5
DRIVER INSTALLATION:
Windows XP/ Vista/ 7/ Server 2008 R2:
USB 2.0 Pin's
Start the „Setup" File which is in the „RENESAS" folder:
Pin Signal
1 VCC
2 DATA-
3 DATA+
4 GND
Windows will now install automatically you right driver for your particular operating system. After
the installation the operating system detects the card and automatically installs them.
CHECK INSTALLED DRIVER:
Open as sample the >Device manager< . Now you should see at „USB Devices" the follow-
ing new entry's: <USB 3.0 Root Hub>.
If you see this or a similar information the device is installed correctly.
J3
J4
AUFBAU:
J1, J3:
Externe
USB 3.0 Ports # 1,
BESCHREIBUNG & TECHNISCHE DATEN:
Vielen Dank das Sie sich für die EX-11072 entschieden haben. Die USB 3.0 PCI-Express Karte
stellt zwei Externe und zwei Interne Super-Speed USB 3.0 Ports in eine 3.5" Schacht
(Fronteinbau) zur Verfügung. Sie ist entwickelt worden um vier weitere USB 1.1, 2.0 oder 3.0
Endgeräte an Ihre Workstation, Desktop oder Server anzuschließen. Sie unterstützt USB 1.1
Low-Speed (1.5Mbps), Full-Speed (12Mpbs), USB 2.0 High-Speed (480Mbps) und USB 3.0
Super-Speed (5Gbps). Sie ist die perfekte Technologie für externe Speicher Gehäuse, digitale
Kameras, Webcam, Scanner und mehr. Zur Unterstützung des Stromes 900mA an den exter-
nen USB 3.0 Ports, benötigt man den Stromanschluss vom PC-Netzteil. Es ist nicht möglich die
I/O Adressen und Interrupts manuell einzustellen, da die Einstellungen der Karte vom System
(BIOS) und beim installieren des Betriebssystems automatisch vorgenommen werden.
Merkmale:
•
•
•
•
•
•
•
•
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
JUMPER EINSTELLUNG & ANSCHLÜSSE:
JP4:
6
Bedienungsanleitung
Vers. 1.0 / 28.09.12
J8: 20-pin Header
Anschluss für USB 3.0
Port # 3, 4
Kompatible mit PCI Express Gen2 Spezifikation
Unterstützt zwei Externe USB 3.0 Ports
Unterstützt zwei USB 3.0 Host Ports über den internen 20-pin Header Anschluss
Kompatibel mit USB 3.0 und Intel xHCI Spezifikation
Unterstützt Low-Speed (1.5Mbps)/ Full-Speed (12Mbps)/ High-Speed (480Mbps)/ Super-
Speed (5Gbps)
Unterstützt Control/Bulk/Interrupt/Isochronous Transfer
Unterstützt 900mA USB Bus Power für jeden Ausgang
Unterstützt Windows XP, Vista, Windows 7 und mehr
PCI Express x1 bis x16
Windows XP/ Vista/ 7/ Server 2008 R2
2 x A-Buchse Extern, 1 x 20 Pin Stecker Intern, 1 x 4 Pin Molex
EX-11072, 3.5" Front-Bay Einschub, Standard Bügel,
Treiber CD, Anleitung
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
Bitte auf die richtige Polarität achten! Achtung! Stecker
nie bei eingeschaltetem PC ein oder ausstecken!
1 +12V 2 GND 3 GND 4 +5V
1
J10: USB Bus Power Ein-
gangs Buchse
Muss an das Netzteil vom
Rechner angeschlossen
werden um 900mA Strom am
USB 3.0 Stecker zu haben
