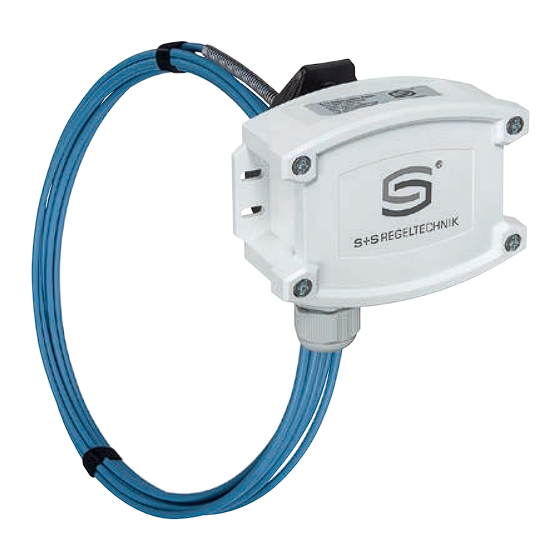

Mean value temperature measuring transducers, incl. mounting flange, calibratable, with w-modbus wireless
Hide thumbs Also See for THERMASGARD MWTM-wModbus:

Advertisement

Available languages

Available languages

  • ENGLISH, page 7
D G U F r
THERMASGARD
®
D
Bedienungs- und Montageanleitung
Mittelwerttemperaturmessumformer,
inkl. Montageflansch, kalibrierfähig,
mit W-Modbus (Wireless)
G U
Operating and Mounting Instructions
Mean value temperature measuring transducers,
incl. mounting flange, calibratable,
with W-Modbus (Wireless)
F
Notice d'instruction
Sonde de température moyenne avec convertisseur,
y compris bride de montage, étalonnable,
avec W-Modbus (Wireless)
r
Руководство по монтажу и обслуживанию
Преобразователь средней температуры измерительный,
вкл. присоединительный фланец, калибруемый,
с модулем W-Modbus (Wireless)
6000-4230-0000-1XX 42300-2024 V100 07 ⁄ 2024
MWTM - wModbus
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
CARTONS
ET EMBALLAGE
PAPIER À TRIER

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the THERMASGARD MWTM-wModbus and is the answer not in the manual?

Questions and answers

Summary of Contents for S+S Regeltechnik THERMASGARD MWTM-wModbus

  • Page 1 Руководство по монтажу и обслуживанию Преобразователь средней температуры измерительный, вкл. присоединительный фланец, калибруемый, с модулем W-Modbus (Wireless) S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄ 5 19 47- 0 ET EMBALLAGE mail@SplusS.de...
  • Page 2 D G U F r MWTM - wModbus THERMASGARD ® Maßzeichnung MWTM - wModbus Dimensional drawing Plan coté Габаритный чертеж mit Display [mm] with display avec écran с дисплеем M20x1.5 ohne Display without display sin écran без дисплея M20x1.5 ø 6 M12-Steckverbinder (optional auf Anfrage) M12 connector...
  • Page 3: Technische Daten

    ® THERMASGARD MWTM-wModbus Rev. Data - V11 Kalibrierfähiger Mittelwerttemperaturmessumformer THERMASGARD ® MWTM - wModbus, mit W-Modbus (Wireless), im schlagfesten Kunststoff- gehäuse mit Schnellverschlussschrauben, mit biegsamer Fühlerrute (0,4...20 m, vollaktiv) im robusten Schutzrohr aus Kupfer mit Kunststoff überzug, inkl. Montage flansch, wahl weise mit ⁄ ohne Display, misst Temperatur (–50...+150 °C). Internationales Einheiten system SI (default) ist auf Imperial umstellbar (über Modbus).
  • Page 4 ® THERMASGARD MWTM-wModbus Rev. Data - V11 Schaltbild THERMASGARD ® Stecker belegung THERMASGARD ® xx - wModbus xx - wModbus (M12 optional) MALE offset DIP A 1 2 3 4 5 6 7 8 address Stecker Display 1 2 3 4 pair free –UB GND...
  • Page 5: Montage Und Inbetriebnahme

    Montage und Inbetriebnahme Die Geräte sind im spannungslosen Zustand anzuschließen. Der Achtung! Berücksichtigen Sie in jedem Fall die mechanischen und Anschluss der Geräte darf nur an Sicherheitskleinspannung er folgen. thermischen Belastungsgrenzen der Schutzrohre nach DIN 43763 Folgeschäden, welche durch Fehler an diesem Gerät entstehen, sind von bzw.
  • Page 6: Wichtige Hinweise

    Wichtige Hinweise Hiermit erklärt S+S Regeltechnik GmbH, dass der Funkanlagentyp MWTM-wModbus der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter folgenden Internetadresse verfügbar: www.spluss.de/1101326F0080000/ Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektro industrie“...
  • Page 7: Technical Data

    ® THERMASGARD MWTM-wModbus Rev. Data - V11 Calibratable mean value temperature measuring transducer THERMASGARD ® MWTM - wModbus, with W-Modbus (wireless), in an impact-resistant plastic housing with quick-locking screws, with flexible sensor rod (0.4...20 m / 1.3...65.6 ft, fully active) in a robust protective plastic-coated copper tube, incl.
  • Page 8 ® THERMASGARD MWTM-wModbus Rev. Data - V11 Schematic diagram THERMASGARD ® Pin assignment THERMASGARD ® xx - wModbus xx - wModbus (M12 option) MALE offset DIP A 1 2 3 4 5 6 7 8 address Plug for display 1 2 3 4 pair free –UB GND...
  • Page 9: Installation And Commissioning

    Installation and Commissioning Devices are to be connected under dead-voltage condition. Devices must only be Attention! In any case, please observe the mechanical and thermal load limits of protective tubes according to DIN 43763 respectively connected to safety extra-low voltage. Consequential damages caused by a fault according to specific S+S standards! in this device are excluded from warranty or liability.
  • Page 10: Important Notes

    Important notes S+S Regeltechnik GmbH hereby declares that the radio equipment type MWTM-wModbus complies with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: www.spluss.de/1101326F0080000/ Our “General Terms and Conditions for Business“ together with the “General Conditions for the Supply of Products and Services of the Electrical and Electronics Industry“...
  • Page 11 ® THERMASGARD MWTM-wModbus Rev. Data - V11 Convertisseur de température moyenne étalonnable THERMASGARD ® MWTM - wModbus, avec W-Modbus (Wireless), boîtier en plastique résistant aux chocs avec vis de fermeture, avec tige de sonde flexible (0,4...20  m, entièrement active) dans un tube de protection robuste en cuivre avec revêtement en plastique, bride de montage incluse, au choix avec ...
  • Page 12 ® THERMASGARD MWTM-wModbus Rev. Data - V11 Schéma de raccordement THERMASGARD ® Affectation des xx - wModbus plots de connexion (M12 en option) MALE offset DIP A 1 2 3 4 5 6 7 8 address Plug for display 1 2 3 4 pair free –UB GND...
  • Page 13: Montage Et Mise En Service

    Montage et mise en service Les raccordements électriques doivent être exécutés HORS TENSION. Attention ! Il faut impérativement tenir compte des limites de solli- Veillez à ne brancher l’appareil que sur un réseau de très basse tension citation mécaniques et thermiques des tubes de protection suivant de sécurité.
  • Page 14 Généralités S+S Regeltechnik GmbH déclare par la présente que le système radio de type MWTM-wModbus est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l‘adresse Internet suivante : www.spluss.de/1101326F0080000/ Seules les CGV de la société S+S, les « Conditions générales de livraison du ZVEI pour produits et prestations de l’industrie électronique » ainsi que la clause complémentaire «...
  • Page 15: Технические Данные

    ® THERMASGARD MWTM-wModbus Rev. Data - V11 Калибруемый измерительный преобразователь средней температуры THERMASGARD ® MWTM - wModbus, с W-Modbus (Wireless), в ударопрочном пластиковом корпусе с быстрозаворачиваемыми винтами, с гибким щупом (0,4–20 м, активный по всей длине) в прочной защитной трубке из меди с пластиковым...
  • Page 16 ® THERMASGARD MWTM-wModbus Rev. Data - V11 Схема подключения THERMASGARD ® Разводка контактов THERMASGARD ® xx - wModbus xx - wModbus (M12 опция) MALE offset DIP A 1 2 3 4 5 6 7 8 address Plug for display 1 2 3 4 pair free –UB GND...
  • Page 17 Монтаж и ввод в эксплуатацию Приборы следует устанавливать в обесточенном состоянии. Подклю- Внимание! В обязательном порядке следует учитывать предельные чение должно осуществляться исключительно к безопасно малому допустимые механические и термические нагрузки для защитных напряжению. Повреждения приборов вследствие несоблюдения трубок согл. DIN 43763 либо специальных стандартов S+S ! упомянутых...
  • Page 18 Указания к продуктам Компания S+S Regeltechnik GmbH настоящим заявляет, что радиосистема типа MWTM-wModbus соответствует Директиве 2014/53/EU. Полный текст декларации соответствия ЕС доступен по следующему интернет-адресу: www.spluss.de/1101326F0080000/ В качестве Общих Коммерческих Условий имеют силу исключительно наши Условия, а также действительные «Общие условия поставки продукции...
  • Page 19 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
  • Page 20 D G U F r MWTM - wModbus THERMASGARD ® Dimensional drawing MWTM - wModbus [inch] with display M20x1.5 without display M20x1.5 ø 6 0.16 M12 connector (optional on request) 3.70 ø 5 4.25...
