S+S Regeltechnik THERMASGARD RTM Operating Instructions, Mounting & Installation

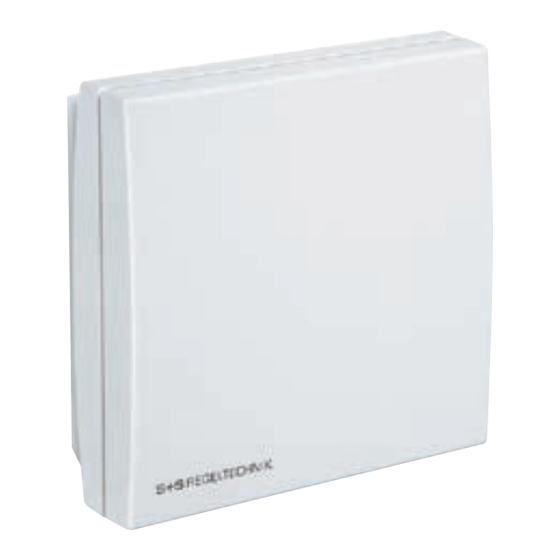

Room temperature measuring transducers
Hide thumbs Also See for THERMASGARD RTM:
Table of Contents

Advertisement

Available languages

Available languages

  • ENGLISH, page 10

Quick Links

Download this manual
D G U F r
THERMASGARD
® 
D
Bedienungs- und Montageanleitung
Raumtemperaturmessumformer,
kalibrierfähig, mit Mehrbereichsumschaltung und
aktivem Ausgang (Automatic Output Switching)
G U
Operating Instructions, Mounting & Installation
Room temperature measuring transducers,
calibratable, with multi-range switching and
active output (Automatic Output Switching)
F
Notice d'instruction
Convertisseur de température ambiante,
étalonnable, avec commutation multi-gamme et
sortie active (Automatic Output Switching)
r
Руководство по монтажу и обслуживанию
Измерительный преобразователь температуры для помещений,
калибруемый, с переключением между несколькими диапазонами и
активным выходом (Automatic Output Switching)
Automatische Erkennung und Umschaltung
auf Normsignal 0...10 V oder 4...20 mA
Automatic detection and switching
to standard signal 0...10 V or 4...20 mA
A O S - P A T E N T E D
AU T OM AT IC OU T P U T S W I T CHIN G
6000-2620-0000-2XX 26200-2024 V200 03 ⁄ 2024
RTM
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
CARTONS
ET EMBALLAGE
PAPIER À TRIER
