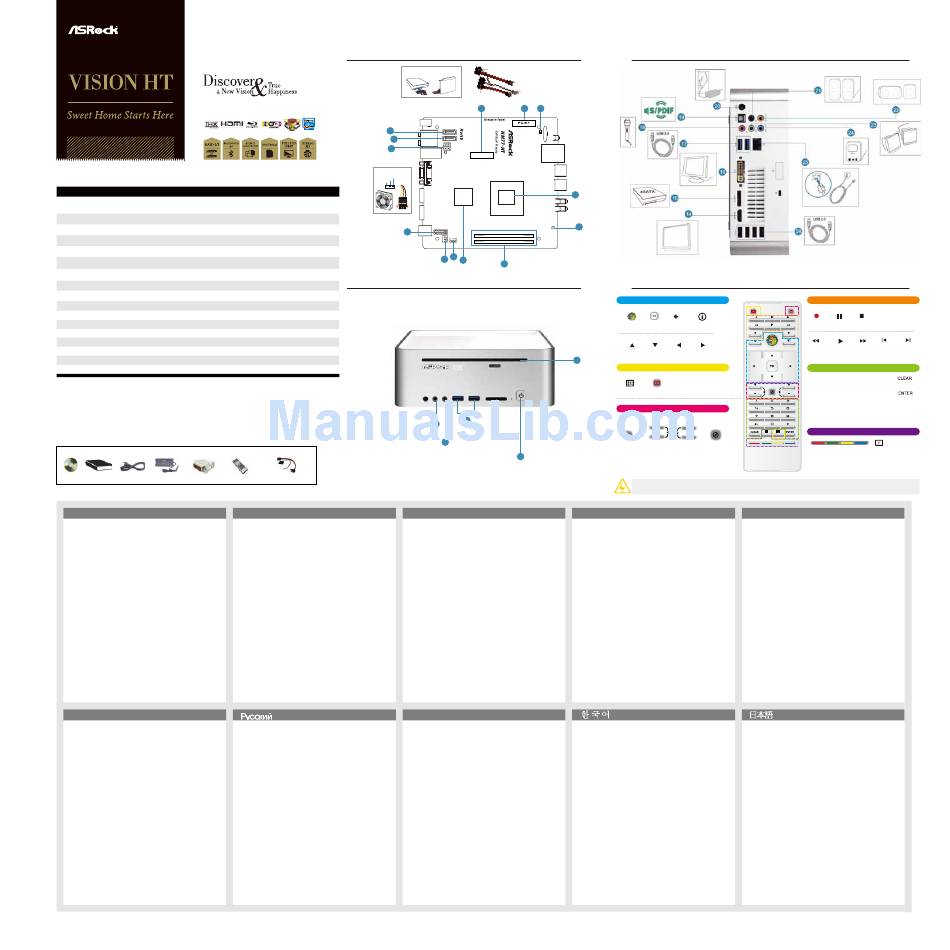

ASROCK Vision HT 321B Quick Manual

**
Note: For barebone systems, CPU, memory, HDDs and ODDs may not be included.
Vision HT series
Processor Intel Mobile Ivy Bridge Processor.
®
Supports 3rd Generation Intel Corei7/i5/i3 Dual-Core Mobile Ivy Bridge Processor Family
®
Chipset Mobile Intel ® HM77 Express chipset
Memory Supports DDR3 1600/1333/1066MHz, 2xSO-DIMM slots, maximum up to 16GB
Display Intel HD Graphics 4000
®
*1
HDD Supports 2.5" SATA HDD (Up to two HDD's)
mSATA SSD Supports mSATA SSD
ODD
BD Combo or DVD Super Multi
Front I/O 2x USB 3.0, 1x MIC, 1x Headphone, 4-in-1 Card reader (MMC/SD3.0/MS/MS Pro)
Rear I/O 1x HDMI, 1x DVI-I, 4x USB 2.0, 1x S/PDIF, 1x eSATA2 , 2x USB3.0
Audio
7.1 CH HD Audio with THX TruStudio™
Lan Gigabit LAN
WiFi 2T2R 802.11 a/b/g/n wireless LAN (300Mbps, 5GHz/2.4GHz Dual-Band access)
Bluetooth Bluetooth 4.0/3.0 HS class II

Remote Controller

Support MCE function
Power 90W/19V Adapter
Dimension 200mm(W)x70mm(H)x200mm(L)
Volume 2.8L
Free bundle software:
1. Symantec Norton AntiVirus Software (trial version)
2. CyberLink MediaEspresso 6.5 (trial version)
3. ASRock XFast LAN, XFast RAM, XFast USB
*
1 To setup RAID under Windows Vista / Vista 64-bit, the RAID driver in the support CD is required.
® TM TM
*
2 Hot Plug is supported in AHCI mode only for eSATA. IDE mode does not support Hot Plug.

Accessories

Support CD Quick Guide AC Power Cord AC/DC Adapter DVI to D-Sub Adapter Remote Controller
English
1. SATA 3.0 connector: For HDD SATA data cables
2. SATA 3.0 connector: For HDD SATA data cables
3. ATX5V output power connector for slim ODD & 2.5" HDD
4. SATA connector: For ODD SATA data cables
5. SATA power cable connector (+5V/+12V) for second HDD
6. Fan connector
7. HM77 PCH chipset
8. Memory socket
9. Infrared module header
10. CPU
11. Clear CMOS jumper
12. Mini-PCI Express expansion slot: For WiFi module
13. mSATA slot
14. HDMI connector
15. eSATA2 connector
16. DVI-I port
17. USB3.0 ports: USB devices
18. Mic In (Pink): Microphone
19. Optical S/PDIF Out port
20. DC-In jack
21. Side port for side speakers
22. Center/LFE (Orange): Center / subwoofer speakers
23. Front L/R Out (Lime): Stereo speakers or headphones
24. Line In (Blue) for 2/4/6 channel; Rear (Blue) for 8 channel
25. LAN (RJ-45) port: Local Area Network
26. USB2.0 ports: USB devices
27. Headphone
28. Microphone
29. USB3.0 ports: USB devices
30. 4-in-1 Card reader (MMC/SD3.0/MS/MS Pro)
31. Power ON/OFF button with status indicator
32. Slot-in Optical Disc Drive
Español
1. Conector SATA 3.0: para cable de datos de unidad HDD SATA
2. Conector SATA 3.0: para cable de datos de unidad HDD SATA
3. Conector de salida de alimentación ATX5V para unidades ODD y HDD de 2,5"
compactas
4. Conector SATA: para cable de datos de unidad ODD SATA
5. Conector para cable de alimentación SATA (+5 V/+12 V) destinado a la segunda
unidad HDD
6. Conector de ventilador
7. Conjunto de chips HM77 PCH
8. Zócalo de memoria
9. Cabecera para módulo de infrarrojos
10. CPU
11. Puente para el restablecimiento de la memoria CMOS
12. Ranura de expansión Mini-PCI Express: para módulo WiFi
13. Conector mSATA
14. Conector HDMI
15. Conector eSATA2
16. Puerto DVI-I
17. Puertos USB 3.0: dispositivos USB
18. Entrada de micrófono (rosa): micrófono
19. Puerto óptico de salida S/PDIF
20. Toma de entrada DC
21. Puerto lateral para altavoces laterales
22. Canal central/LFE (naranja): altavoces central/subwoofer
23. Salida I/D frontal (lima): altavoces o auriculares estéreo
24. Entrada de línea (azul) para sistemas de 2/4/6 canales; canal posterior (azul)
para sistemas de 8 canales
25. Puerto LAN (RJ-45): red de área local
26. Puertos USB 2.0: dispositivos USB
27. Auriculares
28. Micrófono
29. Puertos USB 3.0: dispositivos USB
30. Lector de tarjetas "4 en 1" (MMC/SD3.0/MS/MS Pro)
31. Botón de ENCENDIDO/APAGADO con indicador de estado
32. Unidad de disco óptico de tipo "slot-in"
P/ N: 15G06X513000AK

System motherboard components

SATA & Power Connections
HDD
1
2
3
Fan connector
Rotation
+12V
+12V Ground
Ground
4

System chassis

*2
SATA data and Power Cables
繁體中文 D e
1. SATA 3.0插槽：用於連接硬碟SATA傳輸線 1. SATA 3.0-Anschluss: Für SATA-HDD-Datenkabel
2. SATA 3.0插槽：用於連接硬碟SATA傳輸線 2. SATA 3.0-Anschluss: Für SATA-HDD-Datenkabel
3. ATX5V-Netzanschluss für schmales ODD & 2,5 Zoll-HDD
3. 用於Slim光碟機及2.5"硬碟的ATX5V輸出電源插槽
4. SATA插槽：用於連接光碟機SATA傳輸線 4. SATA-Anschluss: Für SATA-ODD-Datenkabel
5. 用於第二顆硬碟的SATA電源插槽 (+5V/+12V) 5. SATA-Netzkabelanschluss (+5 V/+12 V) der zweiten HDD
6. 風扇插槽 6. Lüfteranschluss
7. HM77 PCH晶片組 7. HM77 PCH-Chipsatz
8. Speichersteckplatz
8. 記憶體插槽
9. 紅外線模組 9. Infrarotmodul-Header
10. CPU 10. CPU
11. 清除CMOS跳線 11. Clear CMOS-Jumper
12. Mini-PCI Express擴充槽：用於WiFi模組 12. Mini-PCI-Express-Erweiterungssteckplatz: Für Wi-Fi-Modul
13. mSATA插槽 13. mSATA-Anschluss
14. HDMI 14. HDMI-Anschluss
15. eSATA2-Anschluss
15. eSATA2
16. DVI-I 16. DVI-I-Port
17. USB3.0 17. USB 3.0-Ports: USB-Geräte
18. 麥克風輸入（粉紅色） 18. Mikrofoneingang (rosa): Mikrofon
19. 光纖S/PDIF輸出孔 19. Optischer S/PDIF-Ausgang
20. DC-Eingang
20. DC-In插孔
21. 側邊聲道輸出接口：用於連接側邊喇叭 21. Seitlicher Port für seitliche Lautsprecher
22. 中央聲道/ LEF輸出（橙色）：連接中央聲道/超重低音喇叭 22. Mitte/LFE (orange): Mittlerer / Subwoofer-Lautsprecher
23. 前置左/右聲道輸出（淺綠色）：連接立體聲喇叭或耳機 23. Vorderer L/R-Ausgang (grün): Stereolautsprecher oder Kopfhörer
24. Line In埠（藍色），用於 2/4/6 聲道；後置聲道輸出接口（藍色），用於 8 聲道 24. Line-In (blau) für 2-/4-/6-Kanal; hinten (blau) für 8-Kanal
25. LAN- (RJ-45-) Port: Lokales Netzwerk
25. LAN (RJ-45)接口：連接區域網路
26. USB2.0界面：連接USB裝置 26. USB 2.0-Ports: USB-Geräte
27. Kopfhörer
27. 耳機
28. 麥克風 28. Mikrofon
29. USB3.0 29. USB 3.0-Ports: USB-Geräte
30. 4合1讀卡機 (MMC/SD3.0/MS/MS Pro) 30. 4-in-1-Kartenleser (MMC/SD3.0/MS/MS Pro)
31. 電源開關，支援狀態指示功能 31. Ein-/Austaste mit Statusanzeige
32. Optisches Einstecklaufwerk
32. 吸入式光碟機
P r o
1. Conector SATA
1. Разъем SATA 3.0: для SATA-кабеля данных жесткого диска
2. Разъем SATA 3.0: для SATA-кабеля данных жесткого диска 2. Conector SATA 3.0: Para cabo de dados HDD SATA
3. Разъем выхода питания ATX 5 В для тонкого привода оптических дисков и 3. Conector de saída de alimentação ATX5V Unidade de Disco Óptico compacta
2,5-дюймового жесткого диска e Unidade de Disco Rígido de 2,5"
4. Разъем SATA: для SATA-кабеля данных привода оптических дисков 4. Conector SATA: Para cabo de dados da Unidade de Disco Óptico SATA
5. Разъем кабеля питания SATA (+5 В, +12 В) для второго жесткого диска
5. Conector do cabo de alimentação SATA (+5V/+12V) para a segunda Unidade
6. Разъем вентилятора
de Disco Rígido
7. Набор микросхем HM77 PCH
6. Conector da ventoinha
8. Гнездо для модуля памяти
7. Chipset PCH HM77
9. Разъем для подключения инфракрасного модуля
8. Ranhura para memória
10. Центральный процессор
9. Conector do módulo de infra-vermelhos
11. Перемычка очистки CMOS-памяти
10. CPU
12. Слот расширения Mini-PCI Express: для модуля WiFi
11. Jumper CMOS vazio
13. Разъем mSATA
12. Ranhura de expansão mini-PCI Express: Para módulo WiFi
14. Разъем HDMI
13. Conector mSATA
15. Разъем eSATA2
14. Conector HDMI
16. Порт DVI-I
15. Conector eSATA2
17. Порты USB 3.0: для подключения USB-устройств
16. Porta DVI-I
18. Микрофонный вход (розовый): для подключения микрофона
19. Порт оптического выхода S/PDIF 17. Portas USB 3.0: Dispositivos USB
20. Вход питания постоянного тока 18. Entrada de microfone (Rosa): Microfone
21. Боковой порт для боковых акустических систем 19. Porta de Saída Óptica S/PDIF
22. Выход центрального и низкочастотного каналов (оранжевый): 20. Ficha de Entrada DC
для подключения центральной АС и сабвуфера
21. Porta lateral para altifalantes laterais
23. Выход фронтальных левого и правого каналов (зеленый): для подключения
22. Central/LFE (Laranja): Altifalantes central / subwoofer
акустических систем или наушников
23. Saída E/D frontal (Verde lima): Altifalantes estéreo ou auscultadores
24. Линейный вход (синий) для 2, 4, 6 каналов; выход тыловых каналов (синий)
24. Entrada de linha (Azul) para 2/4/6 canais; Traseira (Azul) para 8 canais
для 8 каналов
25. Porta LAN (RJ-45): Rede Local
25. Порт ЛВС (RJ-45): для подключения локальной вычислительной сети
26. Portas USB 2.0: Dispositivos USB
26. Порты USB 2.0: для подключения USB-устройств
27. Auscultadores
27. Наушники
28. Microfone
28. Микрофон
29. Portas USB 3.0: Dispositivos USB
29. Порты USB 3.0: для подключения USB-устройств
30. Leitor de cartões 4-em-1 (MMC/SD3.0/MS/MS Pro)
30. Устройство чтения карт памяти «4 в 1» (MMC/SD3.0/MS/MS Pro)
31. Botão Ligado/Desligado com indicador de estado
31. Кнопка включения и выключения питания с индикатором состояния
32. Unidade de Disco Óptico de ranhura
32. Привод оптических дисков со щелевой загрузкой
Connect to ODD
Connect to SATA Connector (4)
ODD
Connect to ATX5V Power Connector (3)
Connect to HDD
Connect to SATA Connector (1)
13 12 11
mSATA
10
9
DDR3_A1
DDR3_B1
6
5
7
8
32
29
27
30
28
31
u s t c h F a r n ç
1. Connecteur SATA
2. Connecteur SATA 3.0: pour câble de données SATA du disque dur
3. Connecteur d'alimentation de sortie ATX5V pour unité de disque optique
mince et disque dur de 2,5"
4. Connecteur SATA: pour câble de données SATA de l'unité optique
5. Connecteur de câble d'alimentation SATA (+5V/+12V) pour second disque dur
6. Connecteur du ventilateur
7. Chipset PCH HM77
8. Emplacement pour module de mémoire
9. Embase pour module infrarouge
10. Processeur
11. Cavalier d'effacement de la CMOS
12. Emplacement d'extension Mini-PCI Express: pour module WiFi
13. Connecteur mSATA
14. Connecteur HDMI
15. Connecteur eSATA2
16. Port DVI-I
17. Ports USB3.0: périphériques USB
18. Entrée micro (Rose): Microphone
19. Port de sortie S/PDIF optique
20. Prise entrée CC
21. Port latéral pour haut-parleurs latéraux
22. Centre/LFE (Orange): haut-parleurs centre / subwoofer
23. Sortie G/D avant (Jaune): haut-parleurs ou écouteurs stéréo
24. Entrée de ligne (Bleu) pour 2/4/6 canaux; Arrière (Bleu) pour 8 canaux
25. Port LAN (RJ-45): réseau local
26. Ports USB 2.0: périphériques USB
27. Écouteurs
28. Microphone
29. Ports USB3.0: périphériques USB
30. Lecteur de cartes 4 en 1 (MMC/SD3.0/MS/MS Pro)
31. Bouton Marche/Arrêt avec indicateur d'état
32. Unité optique à insérer
u t g u ê s
: Para cabo de dados HDD SATA
3.0 1. SATA 3.0 커넥터: HDD SATA 데이터 케이블용
2. SATA 3.0 커넥터: HDD SATA 데이터 케이블용
3. 슬림 ODD 및 2.5" HDD용 ATX5V 출력 전원 커넥터
4. SATA 커넥터: ODD SATA 데이터 케이블용
5. 보조 HDD용 SATA 전원 케이블 커넥터(+5V/+12V)
6. 팬 커넥터
7. HM77 PCH 칩세트
8. 메모리 소켓
9. 적외선 모듈 헤더
10. CPU
11. 투명 CMOS 점퍼
12. 미니-PCI Express 확장 슬롯: WiFi 모듈용
13. mSATA 커넥터
14. HDMI 커넥터
15. eSATA2 커넥터
16. DVI-I 포트
17. USB3.0 포트: USB 장치
18. 마이크 입력(분홍색): 마이크
19. 광학 S/PDIF 출력 포트
20. DC 입력 잭
21. 측면 스피커용 측면 포트
22. 중앙/LFE(주황색): 중앙/서브우퍼 스피커
23. 전면 L/R 출력(회색): 스테레오 스피커 또는 헤드폰
24. 2/4/6채널용 라인 입력(청색). 8채널용 뒷면 입력(청색)
25. LAN (RJ-45) 포트: LAN
26. USB2.0 포트: USB 장치
27. 이어폰
28. 마이크
29. USB3.0 포트: USB 장치
30. 4-in-1 카드 리더(MMC/SD3.0/MS/MS Pro)
31. 상태 표시등을 탑재한 전원 ON/OFF 버튼
32. 슬롯 삽입형 광학 디스크 드라이브

Rear panel connections

Remote controller
NAVIGATION BUTTONS
START OK BACK Information
UP DOWN LEFT RIGHT
SHORTCUT BUTTONS
GUIDE ZOOM
AV AND POWER BUTTONS
+ +
POWER VOLUME CHANNEL MUTE
UP/ DOWN UP/ DOWN
Some remote controller functions listed above are only available with the relative hardware equipments. If the hardware equipments you
adopt are not compatible with the system, you are not allowed to use these functions. This product is designed to meet MCE standards.
a s i t I l a a i n o
1. Connettore SATA 3.0: per cavo dati HDD SATA
3.0 : pour câble de données SATA du disque dur
2. Connettore SATA 3.0: per cavo dati HDD SATA
3. Connettore uscita potenza ATX5V per unità ODD Slim e HDD 2,5"
4. Connettore SATA: per cavo dati ODD SATA
5. Connettore cavo d'alimentazione SATA (+5V/+12V) per la seconda unità HDD
6. Connettore ventola
7. Chipset HM77 PCH
8. Socket memoria
9. Collettore modulo infrarossi
10. CPU
11. Jumper cancellazione CMOS
12. Alloggio d'espansione Mini-PCI Express: per modulo WiFi
13. Connettore mSATA
14. Connettore HDMI
15. Connettore eSATA2
16. Porta DVI-I
17. Porte USB3.0: Dispositivi USB
18. Ingresso microfono (rosa): Microfono
19. Porta uscita S/PDIF ottica
20. Connettore ingresso DC
21. Porta laterale per casse laterali
22. Centrale/LFE (arancione): Cassa centrale/Subwoofer
23. Uscita L/R frontale (verde): Casse stereo o cuffie
24. Ingresso linea (blu) per 2/4/6 canali; posteriore (blu) per 8 canali
25. Porta LAN (RJ-45): LAN (Local Area Network)
26. Porte USB2.0: Dispositivi USB
27. Cuffie
28. Microfono
29. Porte USB3.0: Dispositivi USB
30. Lettore di schede 4 in 1 (MMC/SD3.0/MS/MS Pro)
31. Tasto accensione / spegnimento con indicatore di stato
32. Unità ottica ad inserimento (Slot-in)
1. SATA 3.0 コネクタ:HDD SATAデータケーブル用
2. SATA 3.0 コネクタ:HDD SATAデータケーブル用
3. スリムODD&2.5"HDD用ATX5V出力電源コネクタ
4. SATA コネクタ:ODD SATAデータケーブル用
5. 2機目のHDD用SATA電源ケーブルコネクタ(+5V/+12V)
6. ファン コネクタ
7. HM77 PCH チップセット
8. メモリソケット
9. 赤外線モジュールヘッダー
10. CPU
11. クリアCMOSジャンパー
12. ミニPCI Express 拡張スロット:WiFiモジュール用
13. mSATA コネクタ
14. HDMI コネクタ
15. eSATA2 コネクタ
16. DVI-I ポート
17. USB3.0ポート:USBデバイス
18. マイク入力(ピンク):マイク
19. 光S/PDIF出力ポート
20. DC入力ジャック
21. サイドスピーカー用サイドポート
22. 中央/LFE(オレンジ):中央/サブウーハー スピーカー
23. フロントL/R出力(ライム):ステレオスピーカーまたはヘッドホン
24. 2/4/6 チャンネル用ライン入力(青)、8チャンネル用リア(青)
25. LAN(RJ-45)ポート:ローカルエリアネットワーク
26. USB2.0ポート:USBデバイス
27. イヤホン
28. マイク
29. USB3.0ポート:USBデバイス
30. 4-in-1 カードリーダー (MMC/SD3.0/MS/MS Pro)
31. ステータス インジケータ付 電源オン/オフ ボタン
32. スロットイン光学ディスクドライブ
PLAYBACK BUTTONS
RECORD PAUSE
STOP
SKIP SKIP
REWIND PLAY FAST
BACK FORWARD
NUMERIC KEYPAD
1 2 3 4 5 6
7 8 9 * 0 #
The numeric keypad consists of numbers from 0 through
9 and two other keys: ENTER and CLEAR.
TELETEXT BUTTONS
Media Center supports Teletext when it is available. The
colored Fastext buttons on the remote control for Media
Center PC work much like the Teletext buttons on a
standard Teletext-enabled TV.
