100/5 Notenpult
BESTIMMUNGSGEMÄSSER GEBRAUCH
Notenpult mittlerer Kategorie. Robuster und standsicherer
als Einsteigermodelle - kompakter und leichter als Profistative.
Trägt zuverlässig Notenblätter, Bücher, Hefte, Manuskripte u. ä.
MERKMALE & FÄHIGKEITEN
- Farbvarianten: 10050-000-54 blau, -55 schwarz, -59 rot
- Beste Verarbeitung unter Verwendung hochwertiger Materialien
-
sichern für viele Jahre die hohe Qualität des Stativs
- Zweifach ausziehbar für kleine und große Höhen
- Kompakt zusammenklappbar; ideal für Transport und Lagerung
- Notenkopf: faltbar und stufenlos neigbar
- Technische Daten: Höhe 500-1.300 mm,
-
Notenkopf: 435 x 215 x 42 mm, Fußkreis-ø 730 mm,
-
Packmaß: 460 mm, Gewicht: 1,4 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte
lesen und beachten Sie vor Aufbau und Betrieb dieses Produkts sorgfältig
diese Anleitung. Sie informiert Sie über alle wichtigen Schritte um eine
sichere Handhabung zu gewährleisten. Wir empfehlen, sie auch für den
späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
Die Standsicherheit des Stativs hängt maßgeblich ab von:
a. TRAGLAST: Noten, Bücher, Hefte, Manuskripte bis max. 2 kg
b. HANDHABUNG: Angaben in der Anleitung beachten
c. UNTERGRUND: Muss eben und tragfähig sein
d. ÄUSSERE UMSTÄNDE: vor Wind, Stößen, Zerren etc. schützen
- Die Möglichkeit das Produkt zusammenzuklappen oder zu
-
verstellen birgt naturgemäß EInklemmgefahren; umsichtige
-
und aufmerksame Handhabung bei Aufbau, Betrieb und Abbau
-
sind unabdingbar.
- Schonender Umgang erhält die Gängigkeit, die Tragkraft und
-
Dauerhaftigkeit des Stativs.
- Ab und zu Gewinde betätigen (fest aber nicht überfest anziehen)
- Zur Reinigung ein leicht feuchtes Tuch und nicht scheuerndes
-
Reinigungsmittel benutzen.
- Parkettschoner sind weitestmöglich frei von Weichmachern:
-
zum Schutz von ganz besonders empfindlichen Böden sollte ggf.
-
eine rutschfeste Unterlage verwendet werden.
AUFSTELLUNGANLEITUNG

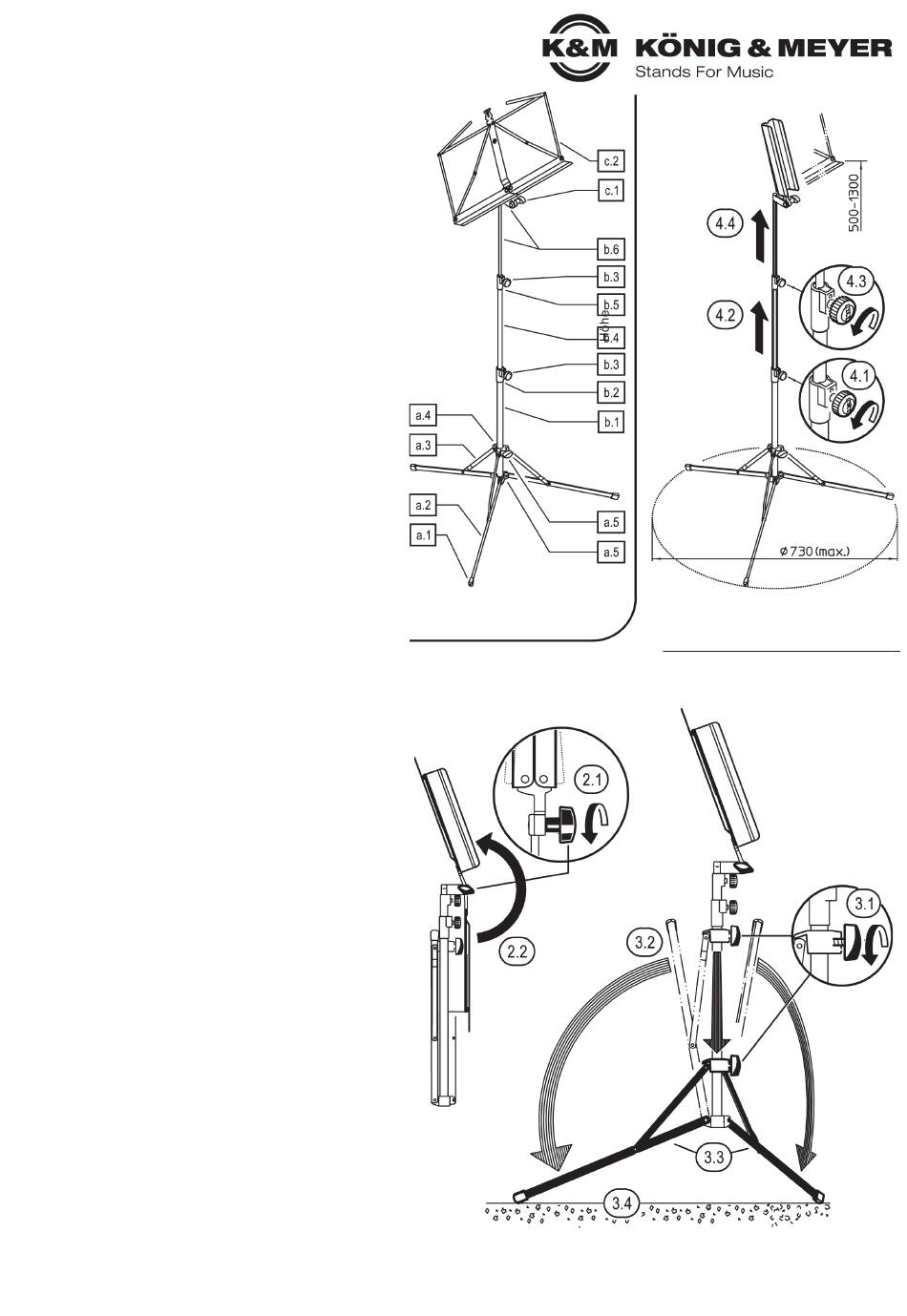

1. BESTANDTEILE
Bitte Sichtprüfung vornehmen, ob alle Teile vorhanden
- und soweit erkennbar - in Ordnung sind.
a FUSSGESTELL
a.1 Parkettschoner - a.2 Fuß - a.3 Strebe - a.4 Schelle oben,
a.1
beweglich - a.5 Schelle unten, fest - a.6 Klemmschraube
a.1
M6 x 11 mm
b ROHRKOMBINATION
b.1 Grundrohr ø 16 mm - b.2 Spannschelle ø 16/12 mm
b.3 Rändelschraube M6 x 11 mm (2x) - b.4 Mittelrohr ø 12 mm
b.5 Spannschelle ø 12/7 mm - b.6 Endstange ø 7 mm mit
b.5
Fähnchen (siehe 5.b)
c NOTENKOPF (siehe Kapitel 5)
c.1 Dreher mit Schraubverbindung - c.2 Notenkopf, faltbar
2./ 3./ 4. STATIV AUFBAUEN
Der Aufbau des 100/5 Notenpults ist einfach. Alle Teile sind
schon montiert, so dass der Notenständer nur noch aufgeklappt
und aufgestellt werden muss.
HINWEIS! Schrauben sind fest, aber nicht überfest anzuziehen.
HINWEIS!
Handkraft genügt völlig.
2. PACKSTÜCK AUFKLAPPEN
2.1 Flügelmutter am Gelenk des Kopfes volle Umdrehung öffnen
2.2 Notenkopf nach oben schwenken
2.1 Flügelmutter wieder festdrehen
3. FUSSGESTELL ÖFFNEN
3.1 Flügelschraube der oberen Schelle lösen
3.2 Füße möglichst gleichzeitig auseinanderziehen bis...
3.3 ...sie ein Stück weit nach unten stehen
3.1 Flügelschraube wieder anziehen
3.4 Stativ abstellen
4. ROHRKOMBINATION AUSFAHREN / HÖHE EINSTELLEN
4.1 Rändelschraube b.3 der unteren Spannschelle lösen
4.2 Stativ am Kopf fassen und Rohre ausfahren
4.1 Rändelschraube wieder anziehen
4.3 Rändelschraube der oberen Spannschelle lösen
4.4 Stativ am Kopf fassen und Endstange ausfahren
4.3 Rändelschraube wieder anziehen
1. BESTANDTEILE
2./ 3./ 4. STATIV AUFBAUEN
2. PACKSTÜCK AUFKLAPPEN
a.1
Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts
sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu
Schadenersatz.
4. ROHRKOMBINATION AUSFAHREN
3. FUSSGESTELL ÖFFNEN
