Konig & Meyer 19671 Information For Use

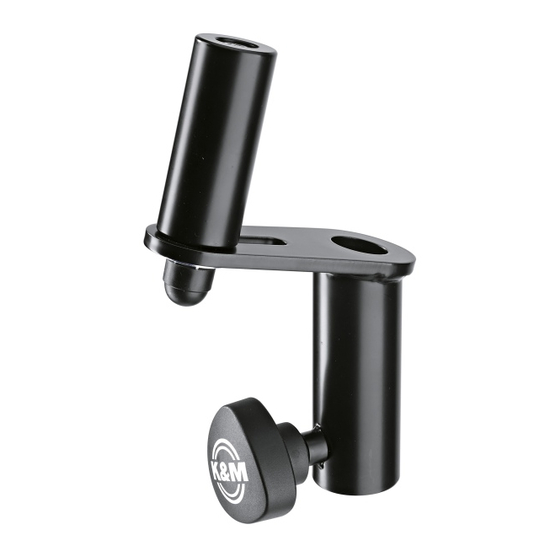

19671 Boxenschrägsteller
Nutzungsinformation
Bestimmungsgemäße Verwendung
Der Boxenschrägsteller ist für die Aufnahme einer Lautsprecherbox mit einem Aufnahmedurch-
messer von 35 mm geeignet. Der Boxenschrägsteller ist für eine Tragfähigkeit von 25 kg aus-
gelegt. In Verbindung mit einem geeignetem Boxenstativ kann die Lautsprecherbox in einem
negativen und positiven Winkel sowie in der Höhe eingestellt werden.
Vorhersehbare Fehlanwendung
Das nicht zentrische Abstellen einer Lautsprecherbox kann zum Kippen des Statives führen.
Dadurch können Sach- und Personenschaden entstehen. Während der Verwendung dürfen
die Klemm- und Verstellschrauben nicht geöffnet werden.
Allgemeines
u Es sind die Sicherheitshinweise des verwendeten Statives zu beachten.
u Das Stativ muss einen Rohrdurchmesser von 35 mm haben.
u Die Tragfähigkeit des Statives muss mindestens 25 kg betragen.
u Der Untergrund muss stets sauber, trocken, eben und tragfähig sein.
u Die Nutzer müssen körperlich und fachlich geeignet sein.
u Durch das Aufstecken der Lautsprecherbox besteht zwischen Stativ und Box Quetschgefahr.
u Durch die erreichbare Höhe besteht Gefahr durch herabfallende Teile.
u Die Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer aufzube-
u
wahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.
Gewährleistung
Keine Gewährleistung wird übernommen für Schäden, die entstanden sind durch:
u Nichtbeachtung der Nutzungsinformation.
u Ungeeignete oder nicht bestimmungsgemäße Anwendung.
u Fehlerhaftes Aufstellen bzw. Inbetriebnahme durch den Käufer oder Dritte.
u Natürliche Abnutzung.
u Nachlässiger Umgang.
u Unsachgemäße Änderungen oder Instandsetzungsarbeiten durch Käufer und Dritte.
u Einwirkung von Teilen fremder Herkunft.
u Verwendung von nicht originalen Ersatzteilen.
Veränderungen, An- und Umbauten, welche die Sicherheit beeinträchtigen können, sind ohne
Genehmigung des Herstellers untersagt.
Technische Daten
Material
Tragfähigkeit
Maße und
Verstellbereich
Verpackung
Gewicht
Bolzen, Verstellplatte und Aufnahmerohr: Stahl, pulverbeschichtet schwarz
Schraube, Scheibe und Mutter: Stahl, verzinkt
Klemmschraube: PA und Stahl verzinkt
25 kg
Bolzen: ø 35 x 84 mm
Verstellplatte: 145 x 55 x 6 mm
Aufnahmerohr: Außen-ø 40 mm, Innen-ø 36 x 2 x 110 mm
Höhe: 205 mm
Neigung: 15°
Verstellbereich Befestigungsbolzen: 50 mm
295 x 84 x 125 mm
1,2 kg
