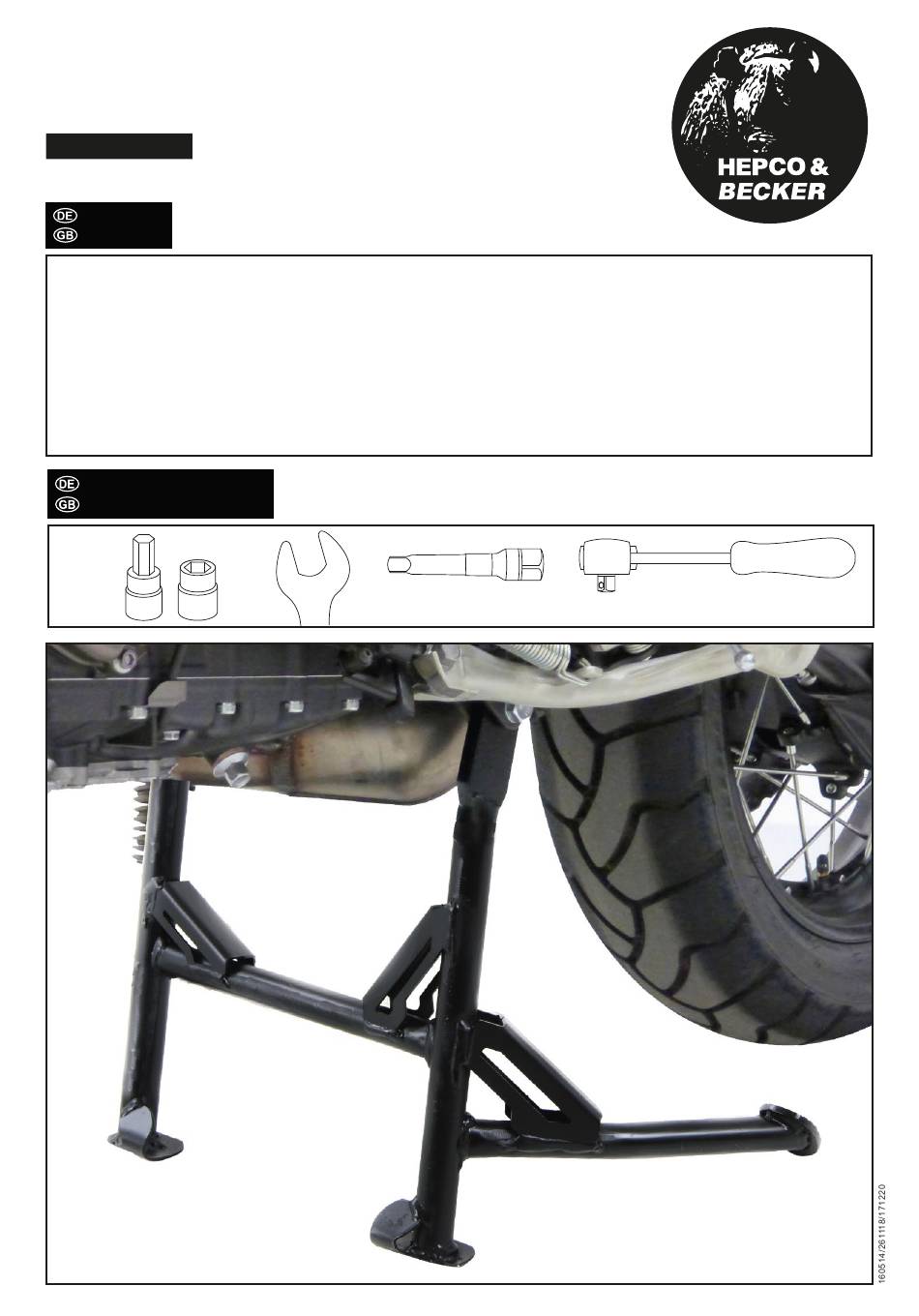

Hauptständer / Centre stand
YAMAHA XT 1200 Z Super Ténéré
(2014-2020)
Artikel Nr.: / Item-no.:
4540
schwarz/black
505
00 01
INHALT
CONTENTS
1x
700008572
1x
700001155
1x
Schraubensatz
2x Stahldistanzen ø16 x ø10 x 23mm
2x Sechskantschrauben M10x45
4x U-Scheiben Ø10,5
2x selbstsichernde Mutter M10
1x Anschlaggummi
1x Karosseriescheibe ø24 x ø8,4 x 2mm
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
Haupständer
Federsatz Typ 5
Set
Verlängerung/extension
1x
700008572
Center stand
1x
700001155
Spring type 5
1x
Screw set
2x steel spacer ø16 x ø10 x 23mm
2x hexagon bolt M10x45
4x washer Ø10,5
2x self lock nutM10
1x rubber stopper
1x body washer ø24 x ø8,4 x 2mm
Ratsche/Ratchet
1
