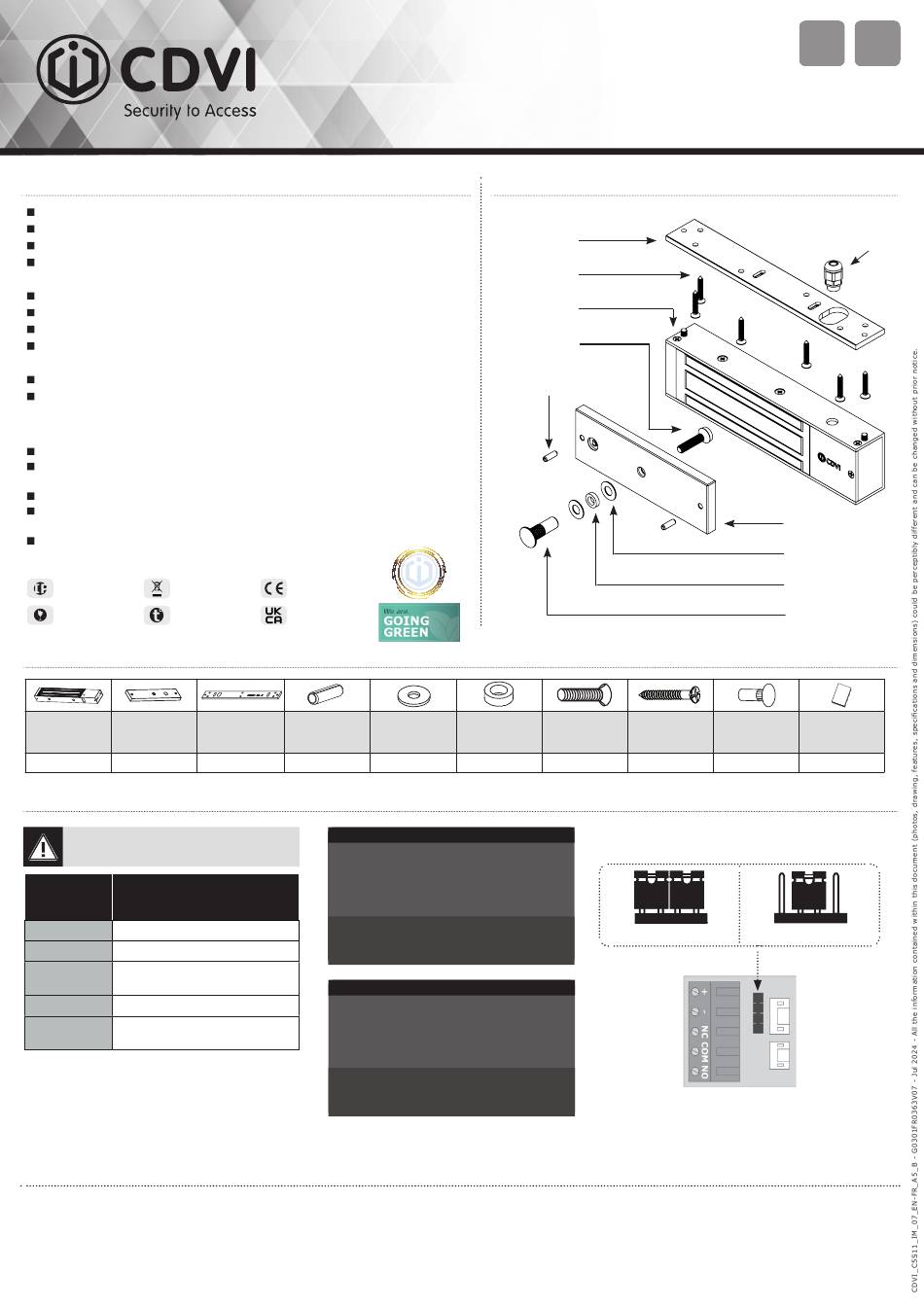

PRODUCT PRESENTATION / PRÉSENTATION PRODUIT
NF S61-937 - PV n° SD17 00 11 B
Monitored / Signal
Corrosion resistance / Résistance à la corrosion
Delivered with armature plate / Livrée avec contre-
plaque
No mechanical wear / Pas d'usure mécanique
Ease of installation / Facilité d'installation
Recommended for indoor use / Préconisée en intérieur
Fail safe (Door unlocked when power off) / Libère
l'accès en cas de coupure de courant
Holding force / Force de rétention : 500 kg
Built-in varistor / Varistance incorporée : Built-in
electronic protection to eliminate back EMF / Protection
électronique intégrée contre l'effet de self
Dimensions (L x W x D) : 266 x 66 x 40 mm
Armature plate dimensions / Dimensions contre-plaque (L x W x D) :
185 x 60 x 12 mm
Power supply / Alimentation: 12-24 V DC
Consumption / Consommation: 295mA / 3.5W @ 12V DC
Power of remote / Entrée télécommande pour CMSI :
0.4W @ 24V DC
IP42 WEEE & RoHS
IK10 -20°C - +60°C
PACKAGE CONTENTS / ÉLÉMENTS INCLUS
Armature
Maglock
plate
Ventouse
Contre-plaque
1 1
ELECTRICAL CONNECTIONS / RACCORDEMENTS
12V dc Default setup /
Réglage par défaut 12VDC
Terminal
Correspondence /
block /
Correspondance
Bornier
+ +
12 or 24V DC
- - 0V 0V
N.C N.C NC (Normally closed)
NF (Normalement fermé) NF (Normalement fermé)
COM COM COM
N.O N.O NO (Normally open) NO (Normally open)
NO (Normalement ouvert) NO (Normalement ouvert)
The NO/NC signal only switches when the door is
closed and the electromagnetic lock powered.
Le signal NO/NC commute uniquement lorsque la
porte est fermée et la ventouse sous tension. Le
contact NC est alors actif.
CDVI Group (Headquarters) CDVI UK
FRANCE + EXPORT Phone +44 (0)1628 531300
Phone +33 (0)1 48 91 01 02 www.cdvi.co.uk
www.cdvi.fr
CDVI AMERICAS
CDVI NORDIC Phone +1 866 610 0102
Phone +46 (0)31 760 19 30 www.cdvi.ca
www.cdvi.se
C5S11
500kg Surface mount electromagnetic lock
Ventouse électromagnétique applique 500kg
265
265
145mA / 3.5W @ 24V DC
CE Certification
UKCA Certification
9
185x60x12mm
185
Mounting plate Roll pin
Plaque de Goupille
5x16
montage
1 2
- Check the jumper position before connecting
the lock to the input current. An incorrect
position could damage the lock. This type of
damage is not covered by the warranty.
- Make sure the magnet and the armature are
exactly aligned.
The Armature plate must be able to pivot
slightly about its center mounting screw
to compensate for any door misalignment.
- Vérifier la position du cavalier avant de brancher
la ventouse au courant d'entrée. Une position
incorrecte peut endommager la ventouse. Ce type
de dommage n'est pas couvert par la garantie.
- La ventouse et la contre-plaque doivent être
impérativement alignés.
La contre-plaque doit être montée "flottante"
autour de la vis centrale de montage pour
compenser un mauvais alignement de la porte.
CDVI BENELUX
Phone +32 (0) 56 73 93 00
www.cdvibenelux.com
CDVI SUISSE
Phone +41 (0)21 882 18 41
www.cdvi.ch
INSTALLATION / MONTAGE
Mounting plate
Plaque montage
Screw 4x25
Vis à bois 4x25
265x40x6mm
Maglock
Ventouse
Screw
Vis M8x25
Roll pin
Goupille
265x67x40mm
10
YEAR
WARRANTY
Ce document est la propritété exclusive de CDVI, il ne peut être communiqué à des tiers sans son autorisation.
This document is the exclusive property of CDVI and it may not be disclosed to others without permission.
C.A. : E0604000005
Steel washer Rubber washer
Page : 1/1
Rondelle Rondelle
acier
caoutchouc
2 1
IMPORTANT NOTE
NOTE IMPORTANTE
CDVI IBÉRICA
Phone +34 (0)935 390 966
www.cdviberica.com
CDVI ITALIA
Phone +39 0321 90 573
www.cdvi.it
C5S11
Surface mount eletromagnetic lock - 500kg
Plan : M2933
Screw Screw
3 Weight
Cap nut
Vol. (mm ) :
Masse
Vis Vis à bois
Écrou borgne
M8x25 4x25
1 8
Voltage selection jumpers / Cavaliers de
sélection de tension
12V dc
CDVI MAROC
Phone +212 5 2248 0940
www.cdvi.ma
CDVI POLSKA
Phone +48 12 659 23 44
www.cdvi.com.pl
EN FR
(FR Regulation -
Presse-étoupe pour
conformité NF S61-937)
Armature plate
Contre-plaque
Steel washer
Rondelle acier
Rubber washer
Rondelle caoutchouc
Cap nut
Écrou borgne
Date : 05/10/2023
Scale
A3H : 1:2
Echelle
31, av du Gal Lec
93691 PANTIN CE
F R A N C E
Tel : 33(0)148910
Manual Fax : 33(0)14891
(g) :
www.cdvi.co
Notice
2 1
24V dc
