Walker Edison Adyn WEADN05TL2 Assembly Instructions Manual

Walker Edison Adyn WEADN05TL2 Assembly Instructions Manual

Contemporary twin loft bunk bed with ladder on end
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

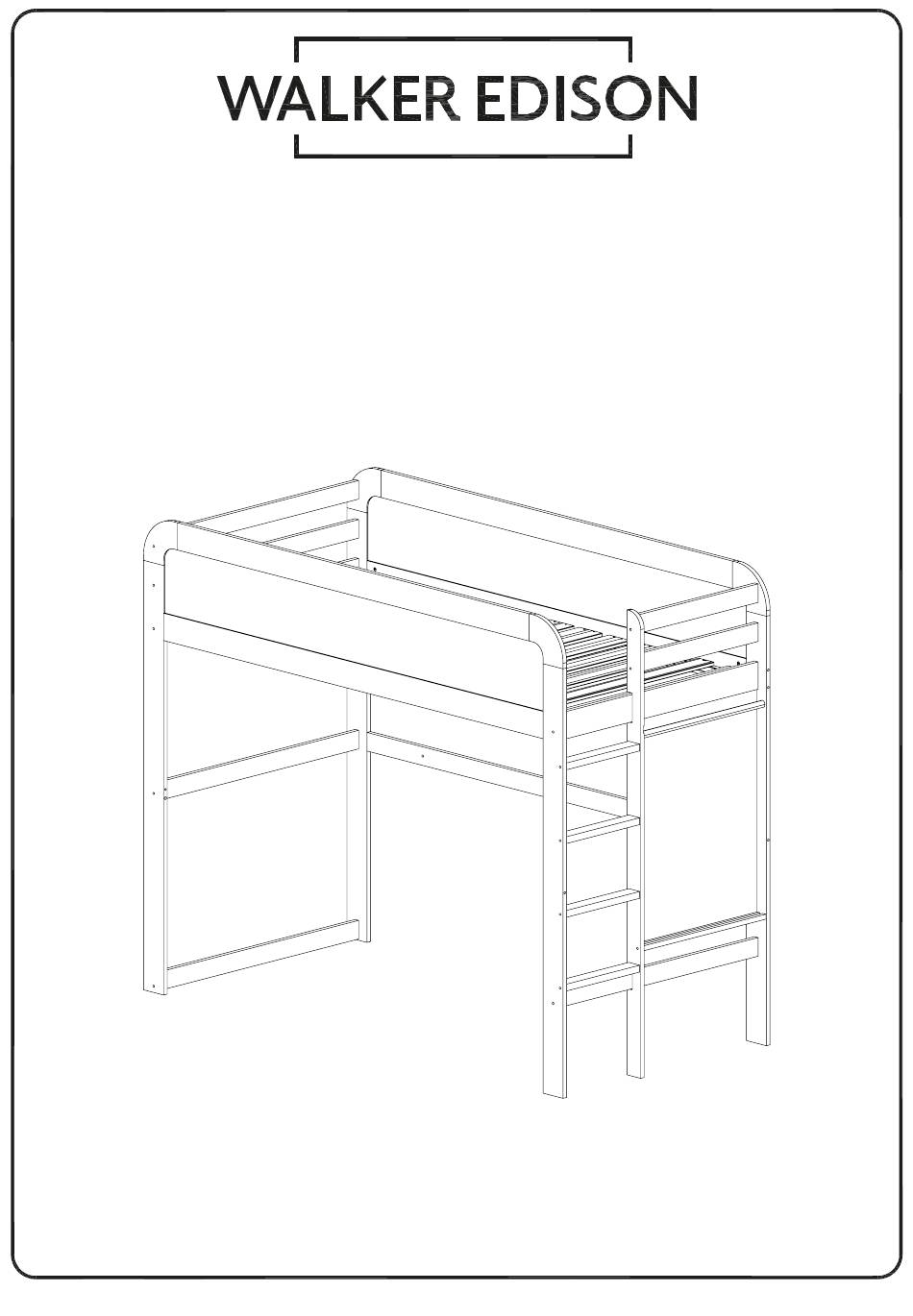

Adyn Contemporary Twin Loft
Bunk Bed with Ladder on End
For Residential Use Only
Please visit our website for the most current instructions, assembly tips, report damage, or request parts. www.walkeredison.com
Copyright
2024
by Walker Edison Furniture Co., LLC. All rights reserved.
©
SKU# WEADN05TL2
LOT:
AAYYWW-XXX
TM
Revised 09/2024-V1
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the Adyn WEADN05TL2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Walker Edison Adyn WEADN05TL2

Summary of Contents for Walker Edison Adyn WEADN05TL2

  • Page 1 Bunk Bed with Ladder on End SKU# WEADN05TL2 LOT: AAYYWW-XXX For Residential Use Only Please visit our website for the most current instructions, assembly tips, report damage, or request parts. www.walkeredison.com Copyright 2024 by Walker Edison Furniture Co., LLC. All rights reserved. Revised 09/2024-V1 ©...
  • Page 2 Be careful! Power tools can cause cracking or damage to the furniture, they can also damage the hardware if misused. Power tool damages are not covered by the Walker Edison warranty. Scan to get assembly tips and help!
  • Page 3 Instruction Manual in .

  • Page 4: Parts List

    Right Footboard Foot Right Headboard Foot Left Headboard Foot Side Rail Guard Rail With Warning Distributed By: Model: # WEADN05TL2 Walker Edison Furniture Company LOT: ST9999-999 1553 W 9000 S, West jordan, Date: 07/2024 UT 84088 United States Rev. 07/2024...

  • Page 5: Hardware List

    Hardware List Part Size Name Quantity 10x40mm Wooden dowel 7x60mm Bolt 7x40mm Bolt 1/4”x140mm Bolt Barrel Nut 4,0x30mm Screw 73x15x15mm Spacer Hex key The hardware quantities listed above are required for proper assembly. Extra hardware pieces may be included.
  • Page 6 Step 1 Let’s get started. Start by inserting Wooden dowels (A) into the Steps (3), Rail (13), Side Rail (23), Lower Footboard Rail (4), Upper Footboard Rail (5), Short Guard Rails (7), Long Guard Rails (12), Guard Rail With Warning (24) and Lower White Board Rail (6).
  • Page 7 Step 2 Secure Steps (3) to Side Ladder (2) and Left Footboard Foot (19) with Bolts (B) and tighten with Hex key (H).
  • Page 8 Step 3 Secure parts Lower Footboard Rail (4) and Upper Footboard Rail (5) to the Left Footboard Foot (19) with Bolts (B) and tighten with Hex key (H).
  • Page 9 Step 4 Attach the Lower Footboard Rail (4) and Upper Footboard Rail (5) to the Side Ladder (2) with the Bolts (C) and tighten with Hex key (H).
  • Page 10 Step 5 Segure the Short Guard Rail (7) and Lower White Board Rail (6) to the Side Ladder (2) with Bolts (B) and Hex key (H).
  • Page 11 Step 6 Fit the White Board (8) into the grooves of the Upper Footboard Rail (5) and Lower White Board Rail (6).
  • Page 12 Step 7 Secure the Right Footboard Foot (20) to Lower Footboard Rail (4), Lower White Board Rail (6) and Upper Footboard Rail (5) with Bolts (B) and Hex key (H). We will not fix the Short Guard Rail (7) yet. We will do that in the next steps.
  • Page 13 Step 8 Now we will assemble the other side. Take the Long Guard Rails (12) and Rail (13) and attach them to the Left Headboard Foot (22) and Right Headboard Foot (21) with Bolts (B) and Hex key (H). We will not fix top Guard Rail (12) to Right Headboard Foot (21) yet.
  • Page 14 Step 9 Insert the Barrel nuts (E) into the holes of the Side Rail (23). Then, attach the Side Rail (23) to the Right Footboard Foot (20) and Left Footboard Foot (21) for option 1 or Left Headboard Foot (22) and Left Footboard Foot (19) for option 2. Fixing the Bolts (D) through and into the Barrel nuts (E) and tighten with Hex Key (H).
  • Page 15 Step 10 Fit Ladder Side Panel (15) into the grooves of the Left Footboard Foot (19) and Left Headbord Foot (22). To help fit the Side panel into the parts (10) and (1) grooves, you can loose the screws indicated. Tight them again after.
  • Page 16 Step 11 Fix Bolts (D) with Hex Key (H) through the Left Headboard Foot (22) and Left Footboard Foot (19) to the Barrel nuts (E) in the Ladder Side Panel (15).
  • Page 17 Step 12 Attach Short Guard Rail (7) to Side Ladder (2) and Guard Rail With Warning (24) to Ladder Side Panel (15) with Bolts (B) and Hex key (H).
  • Page 18 Step 13 To help fit the Side panel into parts (20) and (21) grooves, you can loosen the screws indicated. Remember to tighten them again after. To help fit the Side panel into the parts (20) and (21) grooves, you can loose the screws indicated.
  • Page 19 Step 14 Fix Bolts (D) with Hex Key (H) through the Right Headboard Foot (21) and Right Footboard Foot (20) to the Barrel Nut (E) in the Side Panel (16).
  • Page 20 Step 15 With Bolts (B) and Hex Key (H) fix the Short Guard Rail (7) and Long Guard Rails (12) to the Side Panel (16) and Foots (20 and 21).
  • Page 21 Step 16 Place the Slats (17) in rails using Screws (F) and Spacers (G). The first slat must be fixed aligned with the slat support. Presure can be applied to rails 15 and 16 to ensure that mattress supports 17 fit evenly between rails.
  • Page 22 Step 17 Lastly place Paper Roll Holder (18) into parts (2 and 20) grooves.
  • Page 23 You did it! Enjoy your new Loft Bed! 90kg 200lbs Congratulations on your new piece of furniture! We would love to hear about it and see it. Please leave us a review or post a picture with #mywalkeredisonhome...
  • Page 24 ce t Call us at We are available to help Monday -Thursday 8am-5pm, 8am-3pm For cleaning, never use abrasives, use a soft cloth and water with neutral soap to clean the furniture.
  • Page 25 Sólo para uso residencial Visite nuestro sitio web para consultar las últimas instrucciones, consejos de montaje, notificar daños o solicitar piezas. www.walkeredison.com Copyright 2024 by Walker Edison Furniture Co., LLC. All rights reserved. Revised 09/2024-V1 ©...
  • Page 26 Los daños causados por una herramienta eléctrica no están cubiertos por la garantía de Walker Edison. Scannez pour obtenir des conseils d'assemblage et de l'aide ! ¡Escanee para obtener consejos de montaje y ayuda!

  • Page 27: Manuel D'instructions

    L'utilisation de matelas gon ables ou d'eau est interdite. Des pièces de rechange, y compris les barres de protection supplémentaires, peuvent être obtenues auprès de n'importe quel revendeur Walker Edison Furniture Company ou en nous contactant en ligne sur le site www.walkeredison.com.
  • Page 28 Pie izquierdo de la cabecera Barre arrière Travesaño trasero Garde-corps avec avertissement Barandilla con Warning Distributed By: Model: # WEADN05TL2 Walker Edison Furniture Company LOT: ST9999-999 1553 W 9000 S, West jordan, Date: 07/2024 UT 84088 United States Rev. 07/2024...
  • Page 29 Liste de composants / Lista de hardware Partie Taille Quantité Parte Tamaño Nombre Cantidad Cheville en bois 10x40mm Espiga de madera 7x60mm Tornillo 7x40mm Tornillo 1/4”x140mm Tornillo Écrou cylindrique Tuerca cilíndrica 4,0x30mm Tornillo Espaceur 73x15x15mm Espaciador Clé Allen Llave Allen Les quantités de composants indiquées ci-dessus sont nécessaires pour un assemblage correct.
  • Page 30 Étape / Paso 1 (FR) Commençons. Commence insérant la cheville en bois (A) dans les pièces du Marche (3), Barre (13), Barre inférieure du pied de lit (4), Barre supérieure du pied de lit (5), Garde-corps petit (7), Garde-corps long (12), Garde corps avec avertissement (24), Barre arrière (23) e Barre inférieure de tableau blanc (6).
  • Page 31 Étape / Paso 2 (FR) Fixe les marches (3) sur la latérale de l'échelle (2) et le pied gauche du pied de lit (1) avec les Vis (B) et serre-les avec la clé Allen (H). (ESP) Fija los peldaños (3) en el lateral de la escalera (2) y el pie izquierdo de la piecera (1) con un tornillo (B) y apriétalos con una llave Allen (H).
  • Page 32 Étape / Paso 4 (FR) Fixe la barre inférieure du pied de lit (4) et la barre supérieure du pied de lit (5) sur la latérale de l'échelle (2) avec les Vis (C) et serre-les avec la clé Allen (H). (ESP) Fija el travesaño inferior de la piecera (4) y el travesaño superior de la piecera (5) en el lateral de la escalera (2) con un tornillo (C) y apriétalos con una llave Allen (H).
  • Page 33 Étape / Paso 6 (FR) Fais glisser le tableau blanc (8) dans les rainures de la barre supérieure du pied de lit (5) et de la barre inférieure du tableau blanc (6). (ESP) Desliza el marco blanco (8) en las ranuras del travesaño superior de la piecera (5) y travesaño inferior del marco blanco (6).
  • Page 34 Étape / Paso 8 (FR) Maintenant, nous allons assembler l'autre côté. Prends les gardes-corps longs (12) et les barres (13), et fixe-les sur le pied gauche de la tête de lit (22) et le pied droit de la tête de lit (21) avec les Vis (B) et la clé Allen (H). (ESP) Ahora armaremos el otro lado.
  • Page 35 Étape / Paso 10 (FR) Installe le panneau latéral de l'échelle (15) dans les rainures du pied gauche du pied de lit (19) et du pied gauche de la tête de lit (22). (ESP) Coloca el panel lateral de la escalera (15) en las ranuras del pie izquierdo de la piecera (19) y del pie izquierdo de la cabecera (22).
  • Page 36 Étape / Paso 12 (FR) Fixe le garde-corps petit (7) sur la latérale de l'échelle (2) et le Garde-corps avec avertissement (24) sur le panneau latéral de l'échelle (15) avec les Vis (B) et s la clé Allen (H). (ESP) Fija la barandilla más pequeña (7) en la parte lateral de la escalera (2) y la barandilla con Warning (24) en el panel lateral de la escalera (15) con un tornillo (B) y apriétalos con una llave Allen (H).
  • Page 37 Étape / Paso 14 (FR) Mets les Écrous Cylindriques (E) dans les trous du panneau latéral (16) et fixe le pied droit du pied de lit (20) et le pied droit de la tête de lit (21) avec les Vis (D) et la clé Allen (H). (ESP) Coloca las tuercas cilíndricas (E) en los orificios del panel lateral (16) y fija el pie derecho de la piecera (20) y el pie derecho de la cabecera (21) con los tornillos (D) y una llave Allen (H).
  • Page 38 Étape / Paso 16 (FR) Assemble le sommier (17) sur les barres latérales avec la vis (F) et l'entretoise (G). La première latte doit être fixée alignée avec le support de la latte. (ESP) Monta los listones (17) en los travesaños de los laterales con el tornillo (F) y el espaciador (G). La primera tabla debe ser fijada alineada con el soporte de la tabla.
  • Page 39 Tu as réussi ! Profite de ton nouveau Lit superposé ¡Lo ha conseguido! ¡Disfrute de su nueva litera! 90kg 200lbs Bravo pour ton nouveau meuble ! Nous aimerions t'en entendre parler et le voir. S'il te plait, laisse-nous un commentaire ou publie une photo sur #mywalkeredisonhome ¡Enhorabuena por sus nuevos muebles! Nos encantaría oírlo y verlo.
  • Page 40 Assembler des meubles peut parfois être compliqué. Notre équipe de service client, située dans l'Utah, est là pour obtenir des informations sur les produits, aider pour l'assemblage d'un produit ou pour tout autre problème de support client. Appelle-nous Envoie-nous les e-mails à Visite notre site accueil au client à...
