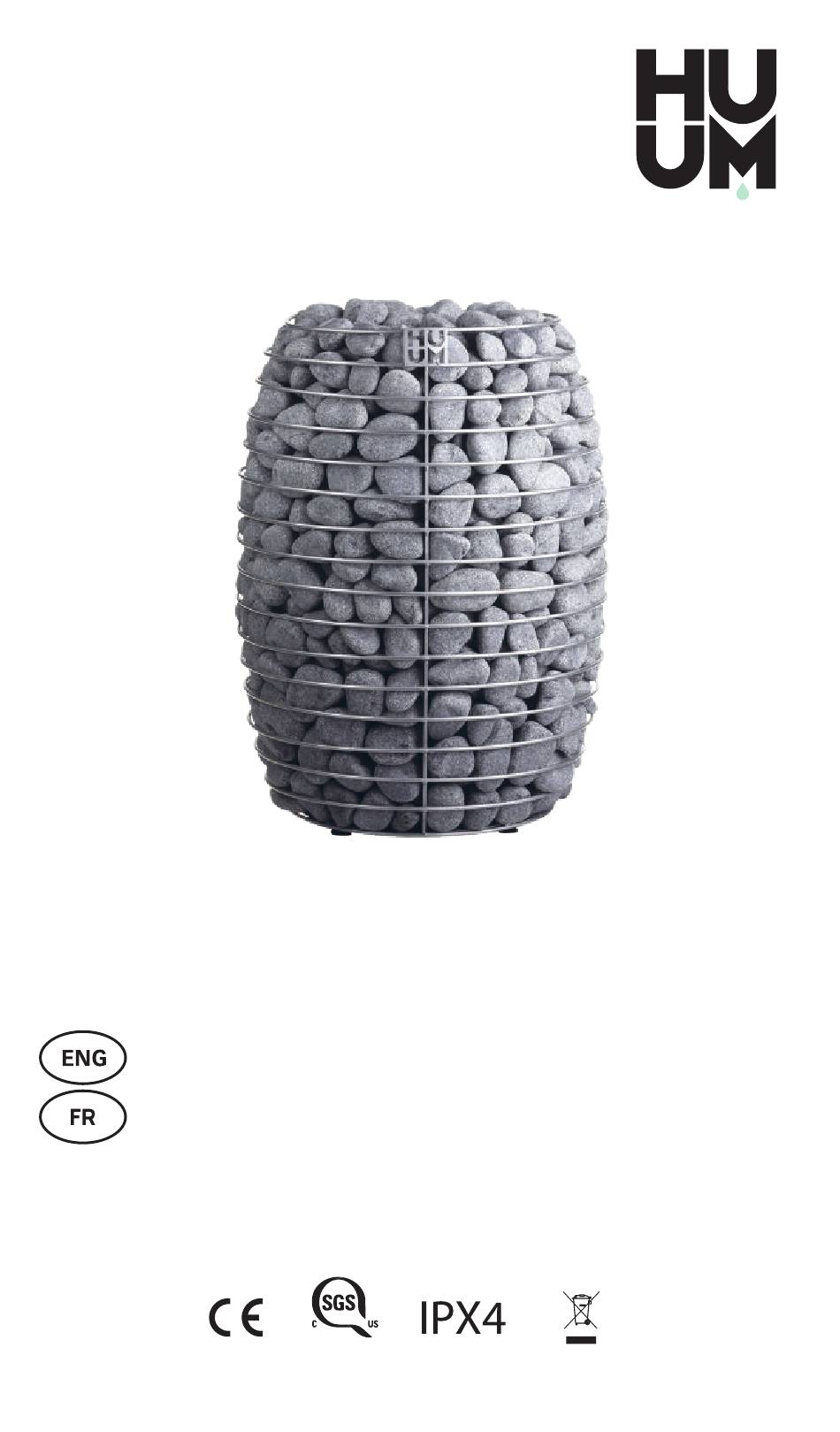

- Page 1 HIVE ELECTRIC SAUNA HEATER 3–14 CHAUFFE-SAUNA ÉLECTRIQUE 15–27 800827 info@huumsauna.com www.huumsauna.com...
- Page 3 • ATTENTION! HUUM HIVE electric heater requires a control panel and stones. The product installation should be complete. This installation and operation manual is intended for use by the sauna owner or maintenance person as well as the electrician responsible for the installation of the heater.
-
Page 4: Before Installation
BEFORE INSTALLATION Before installation read the operation manual thoroughly. Do not install or perform maintenance on the device if you do not understand all of the instructions. Contact vendor or local distributor with any questions or concerns. This way you can use all the benefits of the device and prevent damage. Check before installing the electric heater that the maximum amperage of the •... - Page 5 Amps Output Circuit Breaker Min.Wire size Table 1 Room* kW (240V) 177-318 ft HIVE Mini 6 5-9 m 283-460 ft 37.5 HIVE Mini 9 8-13 m 354-566 ft 10.6 43.75...
- Page 6 Installing an electric heater inside the sauna bench HUUM HIVE electric heater can also be partially mounted inside the sauna bench or sauna floor. • At least 13 ²⁵/₃₂" (350 mm) of the submerged heater should protrude from the sauna bench surface;...
- Page 7 • Attach the power cable on the terminal block according to the circuit diagram. • Close the cover. • Fix the cable on the output with a cable strap. HIVE 12 HIVE Mini 6 HIVE 15 HIVE Mini 9 HIVE 18...
- Page 8 • HIVE Mini electric heater (models 6, 9 and 11) requires 331 lb (150kg) stones. • The stones with a diameter of 2-4" (5–10 cm) are suitable for HUUM HIVE heater. • We recommend the use of round stones which complement the design of the heater and allow the steam water in the heater to move freely to the lower layers of stones.
- Page 9 To prevent accidental contact with the hot heater it is recommended to install a safety railing around the heater. • You can build your own safety railing or use the special accessory HUUM HIVE electric heater safety railing, which can be obtained from your HUUM distributor.
-
Page 10: Sauna Room
(2000 - 2300 mm). In case of a higher sauna room, it is advisable to lower the ceiling, thus reducing the volume of the sauna room. The minimum permissible height of the sauna room for HUUM HIVE electric heater is 77" (1950 mm). - Page 11 Check with the authorities responsible for fire safety which parts of ATTENTION! the firewall can be insulated. It is forbidden to insulate flues in use. Darkening of the sauna room walls Over time, the wooden materials used in the sauna room may begin to darken due to the high temperature.
-
Page 12: Using Instruction
In case of a sauna room with mechanical ventilation, there should be: 1. Supply air pipe in the middle of the heater or higher (≥ 15 ³/₄" / 400 mm). 2. Exhaust air pipe in the opposite side of the heater (≤ 23 ⁵/₈" / 600 mm from the floor). 3. -
Page 13: Throwing Water On Heated Stones
Throwing water on heated stones As the sauna room heats up, the air in the sauna becomes dry. You can raise the humidity in the sauna room by ladling water onto hot stones. By choosing the frequency and amount of water you ladle, you can adjust the humidity and the perceived heat of the sauna to your personal preference. -
Page 14: Warranty
• A layer of fireproof thermal insulation of at least 1 ³¹/₃₂" (50 mm) is recommended under the board of the sauna room. • Sauna doors should always open outward. • Do not use the sauna for any other purpose than it is meant to be used. •... - Page 15 La sécurité des produits est basée sur la norme EN 60335-2-53 : 2011 « Appareils électroménagers et similaires. Sécurité. Partie 2-53 : Exigences particulières pour les appareils de chauffage de sauna et les cabines infrarouges ». L’ensemble de livraison de sauna électrique HUUM HIVE contient : un chauffe-sauna électrique; •...
-
Page 16: Avant L'installation
AVANT L’INSTALLATION Avant l’installation, lisez attentivement le manuel d’utilisation. N’installez pas ou n’effectuez pas d’entretien sur l’appareil si vous ne comprenez pas toutes les instructions. Contactez le fournisseur ou le distributeur local pour toute question ou préoccupation. De cette façon, vous pouvez utiliser tous les avantages de l’appareil et éviter les dommages. - Page 17 à ce que les quatre soient supportés de manière égale et que l’appareil de chauffe-sauna soit de niveau. Ampères Pièce* Sortie Disjoncteur Taille min. de câble Tableau 1 kW (240V) 177-318 pi HIVE Mini 6 5-9 m 283-460 pi 37.5 HIVE Mini 9 8-13 m 354-566 pi 10.6 43.75 HIVE Mini 11...
- Page 18 L’immersion maximale autorisée du chauffe-sauna est fourni à la Figure 2. min. 13 ²⁵/₃₂" 350 mm Figure 2. Installation du chauffe-sauna électrique HUUM HIVE à l’intérieur du banc de sauna Raccordement du chauffe-sauna à l’alimentation électrique • Le câble d’alimentation du chauffe-sauna doit répondre aux exigences (contre la lumière du soleil, l’eau et l’huile) des normes UL 62 aux États-Unis et CSA 49...
- Page 19 • Fixez le câble d’alimentation sur le bornier selon le schéma du circuit. • Fermez le couvercle. • Fixez le câble sur la sortie avec une sangle de câble. HIVE 12 HIVE Mini 6 HIVE 15 HIVE Mini 9 HIVE 18...
- Page 20 • Le chauffe-sauna électrique HIVE Mini (modèles 6, 9 et 11) nécessite des pierres de 150 kg (331 lb). • Les pierres d’un diamètre de 5 à 10 cm (2 à 4") conviennent au chauffe-sauna HUUM HIVE. • Nous recommandons l’utilisation de pierres rondes qui complètent la conception du chauffe-sauna et permettent à...
- Page 21 • Vous pouvez construire votre propre rampe de sécurité ou utiliser la rampe de sécurité de chauffe-sauna électrique HUUM HIVE, qui peut être obtenue auprès de votre distributeur HUUM. • Nous recommandons l’utilisation de matériaux à faible capacité thermique et à...
- Page 22 • Seuls les panneaux de commande certifiés conçus pour le contrôle de chauffe-sauna électrique doivent être utilisés pour contrôler le chauffe-sauna électrique HUUM HIVE. • La puissance de sortie du chauffe-sauna ne doit pas dépasser la puissance de sortie maximale déterminée par le fabricant du panneau de commande.
- Page 23 La hauteur minimale admissible de la pièce de sauna pour lechauffe-sauna électrique HUUM HIVE est de 1950 mm (77"). 2. La distance entre la marche supérieure du banc de sauna et le plafond doit être comprise entre 1100 mm et 1300 mm (entre 44" et 51").
- Page 24 Ventilation du sauna Afin d’assurer un approvisionnement suffisant en oxygène et en air frais, la ventilation du sauna doit être aussi efficace que possible (l’air doit être échangé six fois par heure). Le système de ventilation dépend si le bâtiment dispose d’une entrée et d’une sortie d’air naturel ou d’une ventilation forcée.
-
Page 25: Instructions D'utilisation
INSTRUCTIONS D’UTILISATION Utilisation du chauffe-sauna Vérifiez toujours qu’il n’y a pas de corps étrangers sur, au-dessus ou ATTENTION! à proximité du chauffe-sauna avant de l’allumer. Cela pourrait causer un risque d’incendie. Pour utiliser le chauffe-sauna, vous devrez installer un système de contrôle de chauffe-sauna. - Page 26 AVERTISSEMENTS ET NOTES • Le chauffe-sauna est conçu pour chauffer la pièce sauna à la température à laquelle le sauna est apprécié. Il ne peut être utilisé à d’autres fins. • Tous les travaux d’entretien nécessitant des compétences particulières doivent être effectués par un professionnel qualifié. •...
-
Page 27: Garantie
GARANTIE Les conditions générales sont disponibles sur notre page Web huumsauna.com/warranty Trouvez le matériel dernièrement mis à jour le plus récemment sur le site du fabricant Site Web : huumsauna.com © All rights reserved HUUM Sauna OÜ 2025... - Page 28 www.huumsauna.com #huumsauna...
