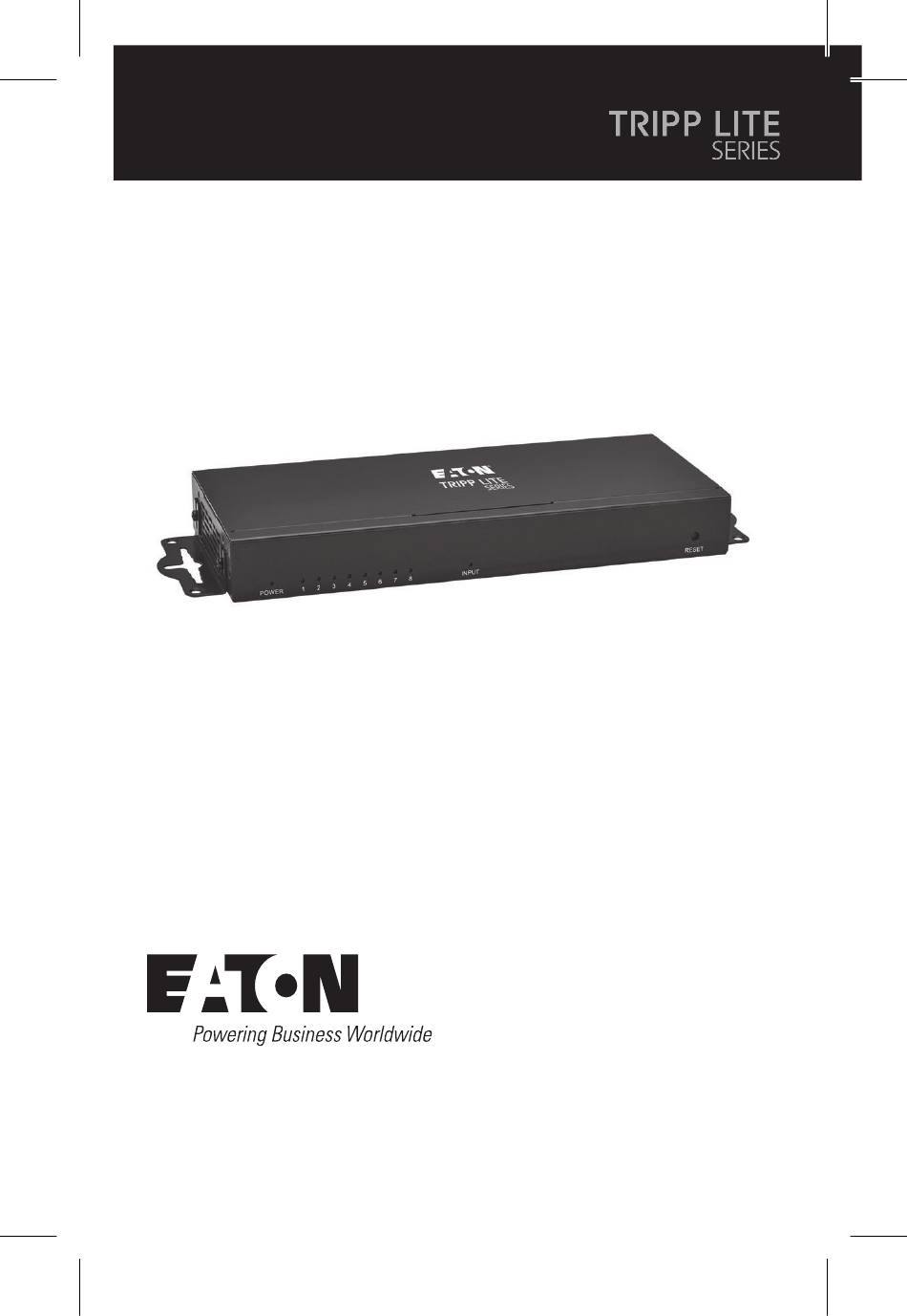

Owner's Manual
4K 60 Hz HDMI Splitter with
Multi-Resolution Support
Español 10
Français 19
Deutsch 28
Italiano 37
Model:
B118-008-4K
Purchased product may
differ from image.
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TRIPP LITE B118-008-4K and is the answer not in the manual?

Questions and answers

Related Manuals for Eaton TRIPP LITE B118-008-4K

Summary of Contents for Eaton TRIPP LITE B118-008-4K

  • Page 1 Owner’s Manual 4K 60 Hz HDMI Splitter with Model: Multi-Resolution Support B118-008-4K Purchased product may differ from image. Español 10 Français 19 Deutsch 28 Italiano 37...

  • Page 2: Product Features

    Product Features • Simultaneously transmit Ultra High Definition (UHD) video and audio from an HDMI source to multiple HDMI monitors • Supports UHD 4K x 2K video resolutions up to 3840 x 2160 @ 60 Hz • Supports 36-bit Deep Color (12 bits per channel) •...

  • Page 3: Package Contents

    Package Contents • B118-008-4K • External Power Supply* (Input: 100-240V, 50/60 Hz, 0.35A; Output: 5V 2A) • Mounting Hardware • User Documentation * Includes NEMA 1-15P (North America), CEE 7/16 Schuko (Europe), BS 1363 (UK) and AS/NZS 3112 (Australia) plugs. Optional Accessories •...

  • Page 4: Installation

    15 ft. (4 m). 4. Repeat step 3 for the splitter’s remaining Output ports. 5. Connect the included power supply to the splitter, then plug it into an Eaton Tripp Lite series Surge Protector, Power Distribution Unit (PDU) or Uninterruptible Power Supply (UPS).

  • Page 5: Troubleshooting

    2. Was power to the connected devices turned off prior to installation? If not, restart the devices. 3. What resolution are you trying to attain? Eaton Tripp Lite series UHD 4K x 2K HDMI splitters are tested to support up to 3840 x 2160 @ 60 Hz video resolution at 36-bit (12 bits per channel) Deep Color.
  • Page 6 Troubleshooting 7. Is the unit located in an area that exposes it to higher temperatures? If the product is overheated, it will not function properly. 8. Does your display support HDCP 2.2? If your display does not support HDCP 2.2, you will not be able to achieve 4K video resolution using a 4K @ 60 Hz Blu-ray™...

  • Page 7: Warranty

    Our obligation under this warranty is limited to repairing or replacing (at its sole option) any such defective products. Visit Tripplite. Eaton.com/support/product-returns before sending any equipment back for repair. This warranty does not apply to equipment which has been damaged by accident, negligence or misapplication or has been altered or modified in any way.
  • Page 8 · Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. · Consult the dealer or an experienced radio/TV technician for help. Any changes or modifications to this equipment not expressly approved by Eaton could void the user's authority to operate this equipment. Regulatory Compliance Identification Numbers For the purpose of regulatory compliance certifications and identification, your product has been assigned a unique series number.
  • Page 9 Under the Waste Electrical and Electronic Equipment (WEEE) Directive and implementing regulations, when customers buy new electrical and electronic equipment from Eaton, they are entitled to: • Send old equipment for recycling on a one-for-one, like- for-like basis (this varies depending on the country) •...
  • Page 10 Manual del propietario 4 K 60 Hz Divisor HDMI Modelo: compatible con varias B118-008-4K resoluciones El producto comprado puede diferir de la imagen. English 1 Français 19 Deutsch 28 Italiano 37...

  • Page 11: Características Del Producto

    Características del producto • Transmita simultáneamente vídeo y audio de ultra alta definición (UHD) desde una fuente HDMI a varios monitores HDMI • Admite resoluciones de vídeo UHD 4K x 2K de hasta 3840 x 2160 @ 60 Hz • Soporta color verdadero de 36 bits (12 bits por canal) •...

  • Page 12: Contenido Del Empaque

    Contenido del empaque • B118-008-4K • Fuente de alimentación externa* (Entrada: 100-240 V, 50/60 Hz, 0,35A; Salida: 5V 2A) • Accesorios de instalación • Documentación para el usuario * Incluye clavijas NEMA 1-15P (Norteamérica), CEE 7/16 Schuko (Europa), BS 1363 (UK) y AS/NZS 3112 (Australia). Accesorios opcionales •...

  • Page 13: Instalación

    (PDU) o un sistema de alimentación ininterrumpida (UPS) de la serie Tripp Lite de Eaton. 6. Encienda la fuente HDMI, el divisor y las pantallas.

  • Page 14: Resolución De Problemas

    3. ¿Qué resolución intenta alcanzar? Los divisores HDMI UHD de la serie Tripp Lite de Eaton 4 K x 2 K están probados para soportar una resolución de vídeo de hasta 3840 x 2160 @ 60 Hz a 36 bits (12 bits por canal) color verdadero.
  • Page 15 Resolución de problemas 6. Pruebe sus cables para asegurarse de que funcionan correctamente. Por ejemplo, conecte su cable HDMI entre una fuente y un monitor que usted sepa que trabaja bien para determinar si el cable está funcionando correctamente. 7. ¿Se encuentra la unidad en una área que la exponga a temperaturas más altas? Si el producto se sobrecalienta, no funcionará...
  • Page 16 Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Visite Tripplite.Eaton.com/support/product-returns antes de devolver cualquier equipo para su reparación. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.
  • Page 17 Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.
  • Page 18 Eaton 1000 Eaton Boulevard Cleveland, OH 44122 Estados Unidos Eaton.com Eaton es una marca © 2024 Eaton registrada. Todos los derechos reservados Todas las marcas Publicación nº registradas 24-05-035 / pertenecen a 93-4A9D_RevA sus respectivos Junio de 2024 propietarios.

  • Page 19: Manuel D'utilisation

    Manuel d'utilisation Répartiteur HDMI 4K 60 Hz Modèle : avec support B118-008-4K multirésolution Le produit acheté peut différer de l’image. English 1 Español 10 Deutsch 28 Italiano 37...

  • Page 20: Caractéristiques Du Produit

    Caractéristiques du produit • Pour une transmission simultanée de vidéo et d'audio Ultra Haute Définition (UHD) d'une source HDMI vers des moniteurs HDMI multiples • Prise en charge de résolution vidéo UHD 4K x 2K jusqu'à 3840 x 2160 @ 60 Hz •...

  • Page 21: Contenu De L'emballage

    Contenu de l'emballage • B118-008-4K • Alimentation externe* (Entrée : 100-240 V, 50/60 Hz, 0.35 A ; Sortie : 5 V 2 A) • Matériel de montage • Documentation pour l'utilisateur * Comprend les fiches NEMA 1-15P (Amérique du Nord), CEE 7/16 Schuko (Europe), BS 1363 (Royaume-Uni) et AS/ NZS 3112 (Australie).

  • Page 22: Installation

    4. Répétez l'étape 3 pour les autres ports de sortie du répartiteur. 5. Connectez le bloc d'alimentation fourni au répartiteur, puis branchez-le dans un proteceur de surtension Eaton Tripp Lite series, une unité de distribution d'énergie (PDU) ou une alimentation sans coupure (onduleur).

  • Page 23: Dépannage

    Si ce n'est pas le cas, redémarrez les appareils. 3. Quelle résolution essayez-vous d'atteindre ? Les répartiteurs Eaton Tripp Lite series HDMI UHD 4K x 2K ont été testés pour prendre en charge une résolution vidéo allant jusqu'à 3840 x 2160 @ 60 Hz avec couleur profonde 36 bits (12 bits par canal).
  • Page 24 Dépannage 6. Testez vos câbles pour vous assurer qu'ils fonctionnent correctement. Par exemple, connectez votre câble HDMI entre une source et un écran dont vous savez qu'il fonctionne pour déterminer si le câble fonctionne correctement. 7. L'appareil est-il situé dans un endroit où il est exposé...

  • Page 25: Garantie

    à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Visitez Tripplite.Eaton.com/support/product-returns avant de renvoyer tout équipement pour réparation. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à...
  • Page 26 électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à : • Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie en fonction du pays) •...
  • Page 27 Eaton 1000 Eaton Boulevard Cleveland, OH 44122 États-Unis Eaton.com Eaton est une marque déposée. © 2024 Eaton Tous droits réservés. Toutes les marques Publication n° commerciales 24-05-035 / appartiennent à 93-4A9D_RevA leurs propriétaires Juin 2024 respectifs.
  • Page 28 Betriebsanleitung 4 K 60 Hz HDMI-Splitter mit Modell: Multi-Resolution- B118-008-4K Unterstützung Das gekaufte Produkt kann vom Bild abweichen. English 1 Español 10 Français 19 Italiano 37...
  • Page 29 Produktmerkmale • Gleichzeitige Übertragung von Video und Audio in Ultra High Definition (UHD) von einer HDMI-Quelle auf mehrere HDMI-Monitore • Unterstützt UHD 4 K x 2 K Videoauflösungen bis zu 3840 x 2160 bei 60 Hz • Unterstützt 36 Bit Dunkle Farbe (12 Bits pro Kanal) •...

  • Page 30: Optionales Zubehör

    Lieferumfang • B118-008-4K • Externes Netzteil* (Eingang: 100–240 V, 50/60 Hz, 0,35 A; Ausgang: 5 V 2 A) • Montageteile • Benutzerdokumentation * Umfasst NEMA 1-15P (Nordamerika), CEE 7/16 Schuko (Europa), BS 1363 (UK) und AS/NZS 3112 (Australien) Stecker. Optionales Zubehör •...
  • Page 31 Splitters. 5. Schließen Sie das mitgelieferte Netzteil an den Splitter an und stecken sie es dann in einen Überspannnugsschutz der Serie Eaton Tripp Lite, eine Power Distribution Unit (PDU) oder eine unterbrechungsfreie Stromversorgung ein. 6. Schalten Sie die Stromzufuhr zur HDMI-Quelle, zum...

  • Page 32: Fehlerbehebung

    Sie die Geräte neu. 3. Welche Auflösung versuchen Sie zu erreichen? Die Eaton Tripp Lite Serie UHD 4 K x 2 K HDMI-Splitter sind für eine Videoauflösung von bis zu 3840 x 2160 bei 60 Hz bei 36 Bit (12 Bits pro Kanal) Dunkle Farbe getestet.
  • Page 33 Fehlerbehebung 6. Testen Sie Ihre Kabel, um sicherzustellen, dass sie einwandfrei funktionieren. Schließen Sie zum Beispiel Ihr HDMI-Kabel an eine Quelle und einen Monitor an, von dem Sie wissen, dass er funktioniert, um festzustellen, ob das Kabel richtig funktioniert. 7. Befindet sich das Gerät an einem Ort, an dem es höheren Temperaturen ausgesetzt ist? Wenn das Produkt überhitzt ist, funktioniert es nicht richtig.
  • Page 34 Material- und Verarbeitungsfehlern sind. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product- returns bevor Sie ein Gerät zur Reparatur zurückschicken. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden...
  • Page 35 Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen. Eaton hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.
  • Page 36 Eaton 1000 Eaton Boulevard Cleveland, OH 44122 Vereinigte Staaten Eaton.com © 2024 Eaton Eaton ist eine Alle Rechte eingetragene vorbehalten. Handelsmarke. Veröffentlichung Nr. 24-05-035 / Alle Marken sind 93-4A9D_RevA Eigentum der Juni 2024 jeweiligen Inhaber.
  • Page 37 Manuale d'uso Splitter HDMI 4K da 6 Hz con Modello: supporto multirisoluzione B118-008-4K Il prodotto acquistato potrebbe differire dall’immagine. English 1 Español 10 Français 19 Deutsch 28...

  • Page 38: Caratteristiche Del Prodotto

    Caratteristiche del prodotto • Trasmette simultaneamente video e audio in Ultra Alta Definizione (UHD) da una fonte HDMI a monitor HDMI multipli • Supporta le risoluzioni video UHD 4K x 2K fino a 3840 x 2160 a 60 Hz • Supporta il colore profondo a 36 bit (12 bit per canale) •...

  • Page 39: Contenuto Della Confezione

    Contenuto della confezione • B118-008-4K • Alimentazione esterna* (Ingresso: 100-240 V, 50/60 Hz, 0,35A; Uscita: 5 V 2 A) • Hardware di montaggio • Documentazione per l'utente * Include spine NEMA 1-15P (Nord America), CEE 7/16 Schuko (Europa), BS 1363 (Regno Unito) e AS/NZS 3112 (Australia).

  • Page 40: Installazione

    4. Ripetere il passaggio 3 per le altre porte di uscita dello splitter. 5. Collegare l'alimentatore incluso allo splitter, quindi la spina a un'unità protettore di sovratensione Eaton Tripp Lite series, a un'unità di distribuzione dell'alimentazione (PDU) o a un gruppo di continuità (UPS).

  • Page 41: Risoluzione Dei Problemi

    3. Quale risoluzione si sta cercando di raggiungere? Gli splitter HDMI UHD 4K x 2K della serie Eaton Tripp Lite sono testati per supportare una risoluzione video fino a 3840 x 2160 a 60 Hz con Colore profondo a 36 bit (12 bit per canale).
  • Page 42 Risoluzione dei problemi 6. Provare i cavi per accertarsi che funzionino correttamente. Per esempio, collegare il cavo HDMI tra la fonte e un monitor funzionante per determinare se il cavo funziona correttamente. 7. L'unità si trova in un'area che la espone a temperature più...

  • Page 43: Garanzia

    I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visiti Tripplite.Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo.
  • Page 44 Eaton ha una politica di miglioramento continuo. Le specifiche tecniche sono soggette a modifiche senza alcun preavviso.
