16026 Universal-Getränkehalter XL
BESTIMMUNGSGEMÄSSER GEBRAUCH
- Flexibler, praktischer und bedienerfreundlicher Halter für Krüge,
- Maßkrüge, Bierseidel und Flaschen, der an Rohre von bis zu
- 30 mm Durchmesser angeklemmt werden kann
MERKMALE & FÄHIGKEITEN
- Stabile und unverwüstliche Halterung aus Stahl
- Schnell an- und wieder abgeschraubt dank bedienungs-
- freundlicher Klammer
- Befreit Ihren Schreibtisch vor umkippenden Getränken, d.h.
- nie mehr Kaffee in der Tastatur
- Mit Freimachungen für Henkel an Tassen und Gläsern
- Innendurchmesser 115 mm, Höhe 93/100 mm, Gewicht 0,38 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und
beachten Sie vor Aufbau und Betrieb dieses Produkts sorgfältig diese Anleitung. Sie
informiert Sie über alle wichtigen Schritte, um eine sichere Handhabung zu gewähr-
leisten. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Vor Benutzung Halter auf Schäden überprüfen.
- Beschädigte Halter dürfen nicht länger eingesetzt werden bzw.
- erst nach einer qualifizierten Reparatur
- Der Getränkehalter dient ausschließlich zur Aufnahme von Getränkegebinden.
- Andere Lasten sind unzulässig.
- Je passgenauer die Traglast im Zylinder sitzt, desto sicherer ist sie aufbewahrt.
- Kleine Durchmesser, übergroße Höhen, unebene Böden der Gebinde eignen
- sich weniger gut für das Einstellen. Da die Grenzen fließend sind, empfehlen
- wir zuvor einen "trockenen" Test.
- Klammer mit Sorgfalt an der Platte befestigen (siehe Kapitel 2)
- Das Gewicht der Traglast (Getränkehalter, Krug, Inhalt) kann bis zu 3 kg betragen
- und darf deshalb nur an geeigneten, d.h. ausreichend tragfähigen und standfesten
- Stativen befestigt werden. Ebenso muss der Untergrund eben und tragfähig sein.
- Bevor Sie an der Klammer/Klemmschraube tätig werden, ist stets die Traglast
- zu entfernen.
GEBRAUCHSANLEITUNG

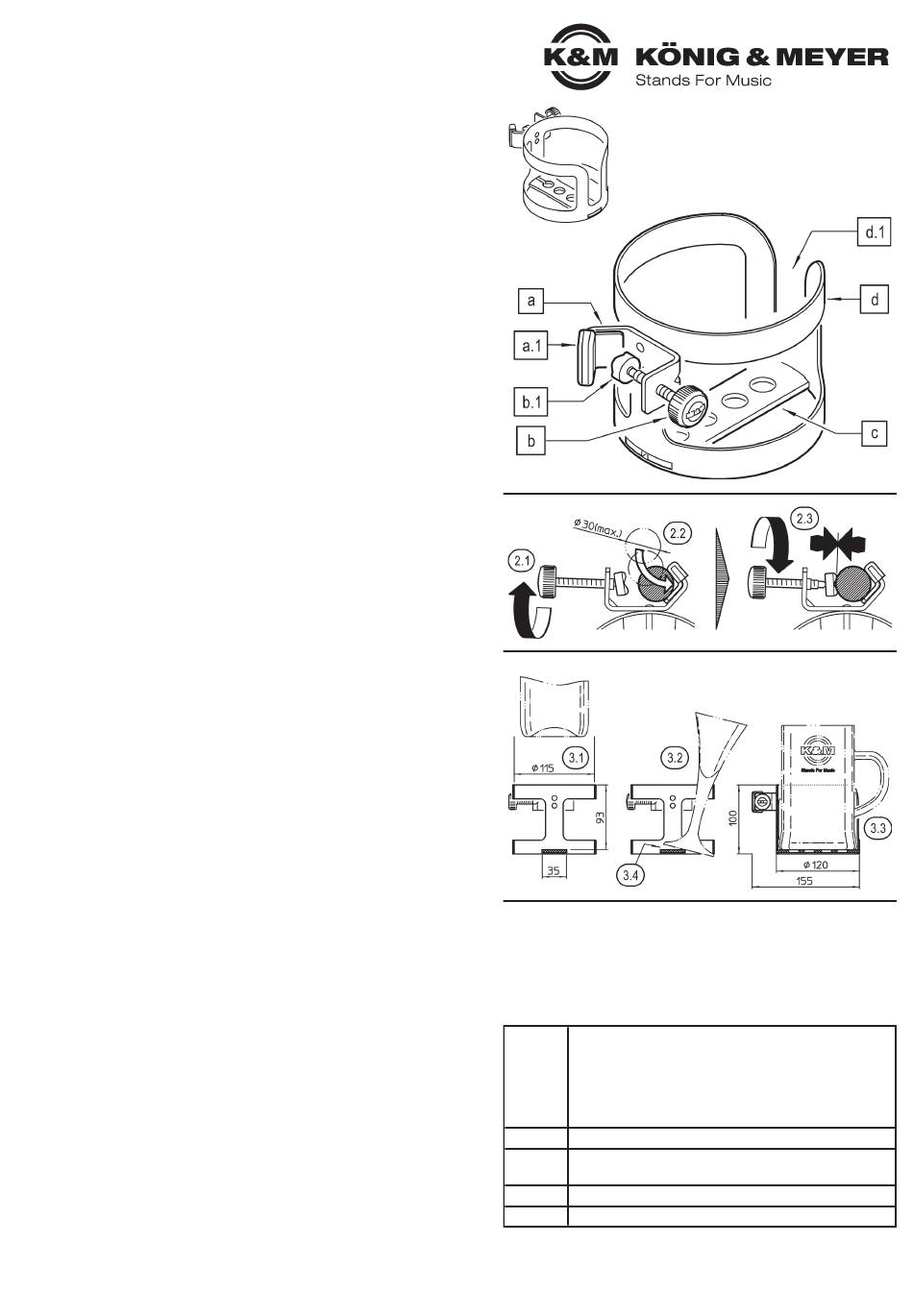

1. BESTANDTEILE
Zunächst bitte Sichtprüfung vornehmen, ob alle Teile vollständig - und soweit
erkennbar - in Ordnung sind.
a Klemmprisma mit Gummi-Schutzkappe a.1
b Klemmschraube mit Kugeldruckstück b.1
c Boden (Einlegeschiene)
d Halterohr mit Freimachung für Henkel d.1
2. BEFESTIGUNG
Stellen Sie zunächst sicher, dass das Stativ/-Rohr geeignet ist den Getränkehalter XL
zu tragen (max. ø 30 mm, senkrechte Ausrichtung, Tragfähigkeit, Standfestigkeit).
2.1 Klemmschraube so weit zurückdrehen wie es die Rohrdicke erfordert.
2.2 Spitze des Klemmprismas am Rohr anlegen.
2.3 Klemmschraube nun fest, aber nicht überfest anziehen; der Einsatz von
2.3 Werkzeugen ist weder erlaubt noch erforderlich.
3. TRAGLAST (TASSE etc.) EINSTELLEN
3.1 Die maximale Gebindegröße beträgt im Durchmesser 115 mm.
3.2 HINWEIS
3.2 Zu kleine, übermäßig hohe, uneben geformte Krüge stehen unter
3.2 Umständen etwas unsicher im Halter. Im Zweifelsfalle empfehlen wir
3.2 vorher einen "trockenen" Test.
3.3 Bei Gefäßen mit Henkel ist darauf zu achten, dass dieser in die entspre-
3.3 chende Freimachung d.1 am Halterohr eintauchen kann.
3.4 Traglast nun mit Bedacht auf den Boden der Halterung stellen.
FEHLERSUCHE (F) & BESEITIGUNG (B)
F: Flasche, Krug, Tasse etc. wackelt oder steht schräg:
F: B: Abmessungen und Form der Traglast ungeeignet 3.2
F: B: Boden c (Einlegeschiene) auf richtigen Sitz überprüfen
F: B: Stativ auf korrekten Stand prüfen
F: B: Klemmschraube nachziehen 2.3
F: Klemmprisma des Gerätehalters rutscht auf dem Rohr:
F: B: Klemmschraube nachziehen 2.3
F: B: Stativrohr überprüfen auf Schmutz, Feuchtigkeit etc.
F: B: Gummi-Schutzkappe a.1 des Klemmprismas prüfen; ggf. ersetzen
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim
Telefon: 09342/8060, Telefax: 09342/806-150
E-Mail: contact@k-m.de, Web: www.k-m.de
16026-000-55 Rev.04 03-80-659-00 9/24
1. BESTANDTEILE
2. BEFESTIGUNG
3. TRAGLAST (TASSE etc.) EINSTELLEN
WARTUNG, PFLEGE
- Bei Wartungsarbeiten auf evtl. Gefährdungen achten
- (Einklemmen, Anstoßen)
- Zur Reinigung ein leicht feuchtes Tuch und ein nicht scheuerndes
- Reinigungsmittel benutzen
TECHNISCHE DATEN / SPEZIFIKATIONEN
Halterohr, Klemmprisma:
Stahl, pulverbeschichtet, schwarz
Verbindungselemente: Stahl, verzinkt
Material
Boden (Einlegeschiene):
Glasfaserverstärkter Kunststoff
Griff, Druckplättchen: PA
Traglast Flaschen, Gläser, Krüge bis max. ø 115 mm
Getränkehalter (Zylinder): ø 115 mm, Höhe 93/100 mm
Maße
Klemmbereich: max. 30 mm
Karton 125 x 105 x 155 mm
Gewicht 0,38 kg
