16296 Gitarrenwandhalter
- Die auffällige Präsentation der Gitarre in Spielstellung ist die Alternative zum senkrecht eingehängten
- Instrument.
- Sicherer, schonender Halt durch bewegliche und gummierte Auflagebügel für Korpus und Hals.
- Die "Schräge" der Gitarre kann nach Wunsch verändert werden.
- Das Instrument kann nach rechts oder links ausgerichtet werden.
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten Sie sorgfältig diese Anleitung. Sie informiert
Sie über alle wichtigen Schritte die für einen sicheren Aufbau und Betrieb erforderlich sind. Wir empfehlen, sie auch für den späteren
Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Produkt vor Benutzung einer Sichtprüfung unterziehen; beschädigte Teile dürfen nicht eingesetzt werden und müssen entweder
- ersetzt oder repariert werden.
- Auf geeigneten, tragfähigen und ebenen Untergrund achten und Wandplatte mit 4 Schrauben/Ankern befestigen.
- Anbringung durch Fachpersonal unter Berücksichtigung der örtlich gültigen Befestigungsvorschriften (evtl. abweichend von
- angegebenen Beispielen C2).
- Bügel und Wandplatte sind mit dem Querrohr korrekt verschraubt, wenn die Gewinde wenigstens 1 mm aus den Sicherungsmuttern
- herausragen (siehe Abb. B).
- Vor Verstellung des Neigungswinkels Gitarre entnehmen.
- Verzahnung muss sich im Eingriff befinden, d.h. Zähne dürfen nicht Spitze auf Spitze stehen (siehe Abb. D4).
- In periodischen Abständen Sicherheit der Installation prüfen (mind. 1x jährlich).
- Die Vielzahl der Gitarrenmodelle ist unübersehbar. Der Nutzer muss demzufolge diese Eignung für sein Instrument selbst
- überprüfen.
- Schutzüberzüge an den Bügeln sind aus Silikon und damit sehr schonend gegen andere Materialien; allerdings sind manche
- Instrumente mit Nitrolacken überzogen, welche zu Reaktionen (z.B. Verfärbungen, Auflagemarken) neigen können.
- Andere Lasten als Gitarren sind nicht zulässig (z.B. Kleidungsstücke).
- Vor Feuchtigkeit schützen.
- Beachten Sie die Angaben in der Aufstell- und Bedienungsanleitung.
AUFSTELLANLEITUNG

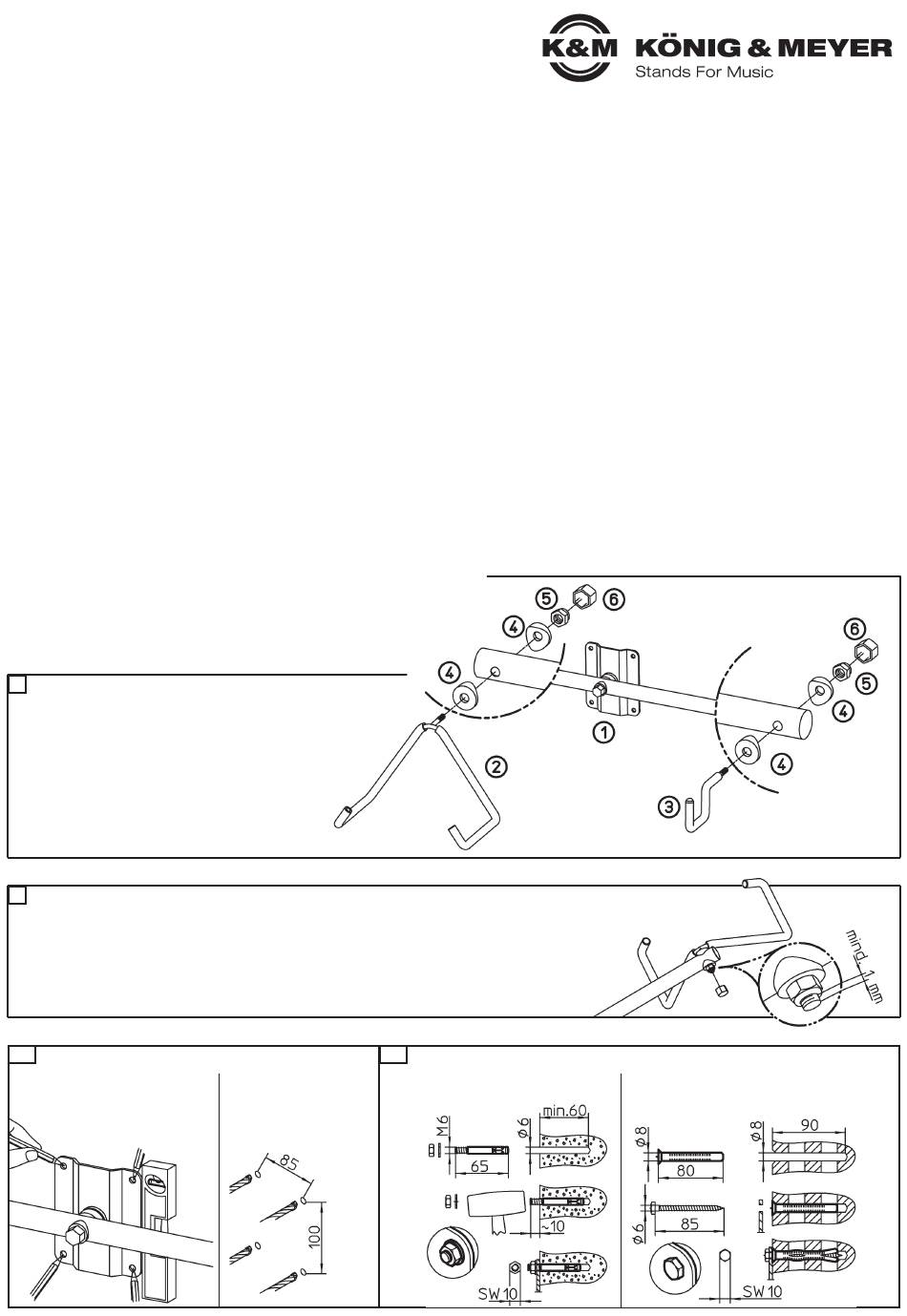

BESTANDTEILE
A
Bitte Sichtprüfung vornehmen, ob alle Teile vorhanden
und in Ordnung sind – soweit erkennbar.
1. Wandplatte mit Querrohr
2. Korpusbügel
3. Gitarrenhalsbügel
4. Sattelscheiben (4x)
5. Sicherungsmutter M6 (2x)
6. Abdeckkappe (2x)
B MONTAGE der GITARRENBÜGEL
- Der Korpusbügel/Gitarenhalsbügel kann je nach Wunsch rechts oder links am Querrohr angebracht werden.
- Sattelscheiben an Bohrung des Querrohres platzieren und anschließend Gewindebolzen
- des Korpusbügels durchstecken und mit Sicherungsmutter (SW13) verschrauben.
- Der Gewindebolzen muss mind. 1 mm aus der Sicherungsmutter herausragen.
- Auf gleiche Weise wird der Gitarenhalsbügel am Querrohr befestigt.
C1 WANDPLATTE MONTIEREN
Wandplatte senkrecht
ausrichten, Dübellöcher
markieren und aufbohren.
C2
Durchmesser BETONWAND: Bolzen-Anker M6x65;
- 6 mm bei Bolzen-Anker vorbohren ø 6 mm / mind. 60 mm tief.
- 8 mm bei Rahmendübe
BEFESTIGUNGSBEISPIELE
LOCHSTEINE: Rahmendübel ø 8 x 80 mm
mit Holzschraube M6 x 85 mm; vorbohren
ø 8 mm / 90 mm tief.
