Konig & Meyer 16330 Quick Manual

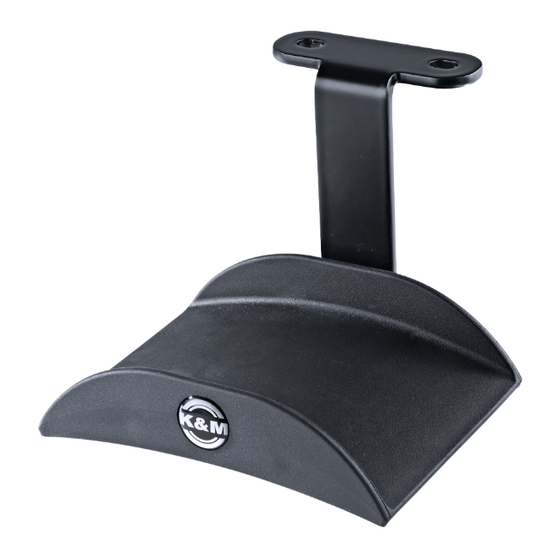

16330 Kopfhörerhalter
- Für einen perfekt aufgeräumten Kopfhörer
- Gleichermaßen geeignet für Home und Studio
- Zur Montage unter einem Tisch oder Regal
- Der Materialmix bietet echte Qualität:
- - Sicheren Halt durch robuste Metallkonstruktion
- - Schutz von Beschädigungen durch gummierte Auflagen
- Zwei Holzschrauben sind im Lieferumfang enthalten
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Diese Anleitung informiert Sie über alle wich tigen Schritte bei Aufbau
und Handhabung.Wir empfehlen, sie auch für den späteren Gebrauch
aufzubewahren.
SICHERHEITSHINWEISE
- Die Halterung dient ausschließlich zur Aufnahme von Kopfhörern
- und deren Verkabelung. Andere Lasten sind unzulässig
- Nur an geeigneten, d.h. ausreichend großen und trag-
- fähigen Platten zu montieren
- Beide beigefügten Holzschrauben sind auf fach-
- männische Art und Weise zu montieren, ggf. muss
- vorgebohrt werden (ø 3 mm).
GEBRAUCHSANLEITUNG
1. BESTANDTEILE
Der Kopfhörerhalter ist werkseitig bereits
komplett gebrauchsfertig. Er besteht aus:
1.a Haltewinkel (Stahl)
1.b Auflage (gummiartiger Kunststoff)
1.c Zwei Holzschrauben ø 5 x 20 mm
Der Haltewinkel muss lediglich noch an
gewünschter Stelle befestigt werden.
2. MONTAGE
- Ort und Trägermaterial bestimmen die Art
- der Befestigung (Schrauben, evtl. Dübel)
- Die beigestellten Schrauben 5 x 20 mm 1.c eignen
- sich für die Direktmontage in Holzplatten und Balken...
- 2.a Haltewinkel ausrichten und markieren.
- 2.b Bei Spanplatten und Weichhölzern empfehlen
- 2.b wir die Schraublöcher mit einer Metallspitze
- 2.b anzukörnen, damit die Schraube besser ansetzt.
- 2.c Bei Harthölzern sollte vorgebohrt werden:
- 2.c Bohrerdurchmesser 3 mm, Tiefe ca. 20 mm.
- 2.d Haltewinkel platzieren und Schraube ansetzen
- 2.e Haltewinkel spielfrei festschrauben
- Andere Trägerwerkstoffe wie Beton, Metall, etc.
- benötigen ggf. andere Schrauben und Dübel.
- Diesbezüglich bitte im Fachhandel informieren.
3. KOPFHÖRER PLATZIEREN
3.a Den Bügel des Kopfhörers nehmen und einfach
3.a über die Kunststoff-Auflage hängen.
3.b Ein evtl. vorhandenes Kabel kann ebenfalls
3.b um die Auflage gewickelt werden.
3.b Wir empfehlen eine großzügige Wicklung.
4. ABMESSUNGEN
Die Abstände ermöglichen die Aufnahme und
Präsentation auch sehr großer Kopfhörer.
TECHNISCHE DATEN
Haltewinkel: Stahl, gepulvert, schwarz
Material Schrauben: Stahl, verzinkt
Auflage: Kunststoff PE
Traglast Kopfhörer + Kabel
Haltewinkel: B x H x T - 100 x 81 x 106 mm
Maße
Auflage: B x T-Innen - 100 x 72 mm
Karton 107 x 104 x 86 mm
Gewicht 0,175 kg
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
16330-000-55 Rev.06 03-79-149-00 05/18
1. BESTANDTEILE
2. MONTAGE
3. KOPFHÖRER PLATZIEREN
PRÜFEN, INSTANDHALTEN, REINIGEN
- Zur Reinigung am besten ein leicht feuchtes Tuch und ein nicht scheuerndes
- Reinigungsmittel benutzen
- Der Austausch der Kopfhörer-Auflage 1.b ist zwar nicht erwartbar, aber möglich.
- In diesem Falle empfehlen wir den Kopfhörerhalter an unseren Reparaturservice
- einzuschicken.
- Wenn Sie selbst aktiv werden, vermeiden Sie unbedingt den Kontakt mit den spitzen
- Widerhaken der Metallzunge. Diese stellen eine Gefährdung dar.
4. ABMESSUNGEN
