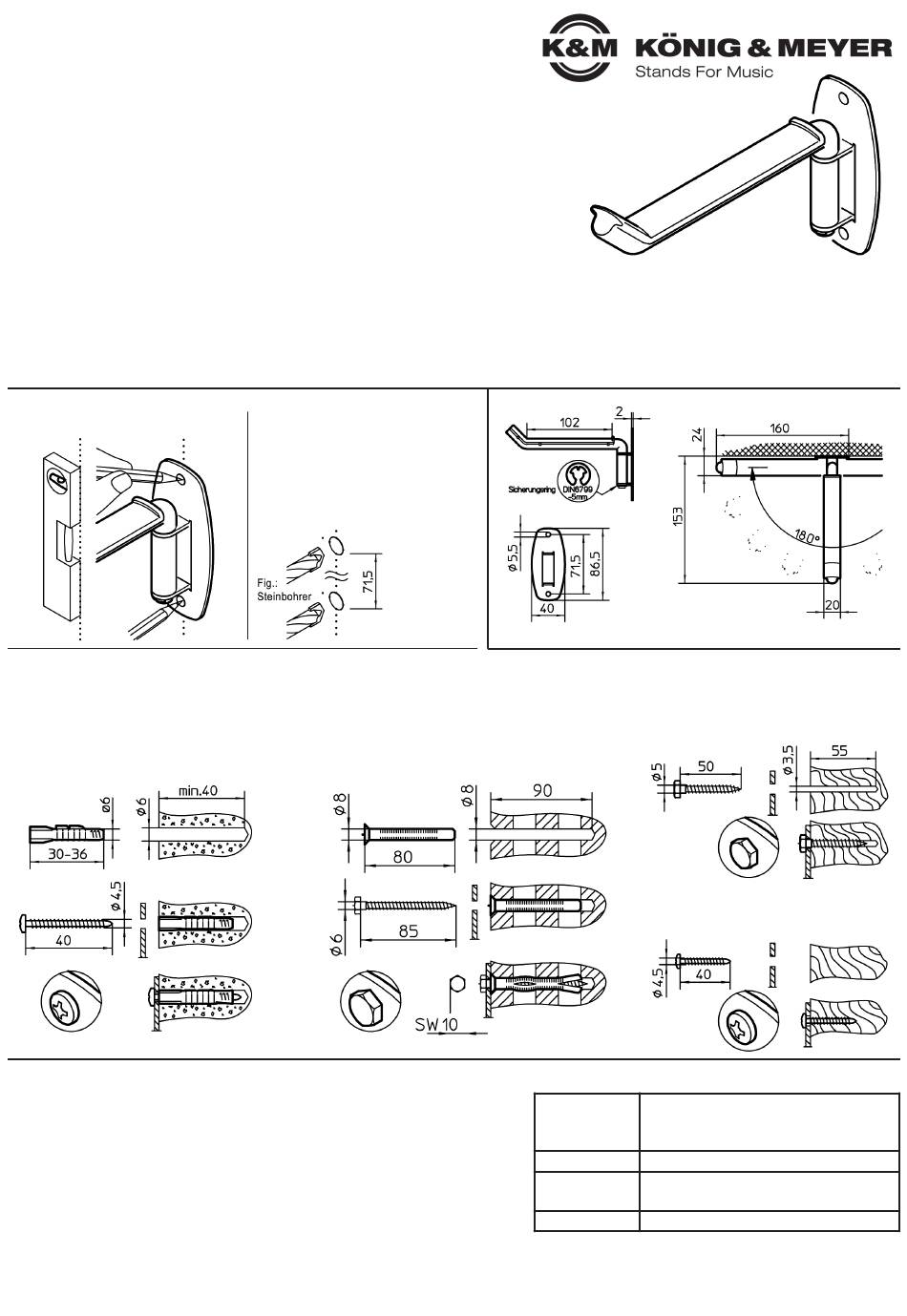

Konig & Meyer 16320 Installation Instructions

16320 Universalhalter
Voll schwenkbarer Haltebügel, d.h.:
- - zur Stelle bei Bedarf
- - verschwindend klein falls kein Bedarf
- vollgummierte, schonende Auflage
- sicher und robust dank Stahlkern
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert
Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für
den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Nicht für Außen- bwz. Feuchträume.
- Beachten Sie die örtlich gültigen Befestigungsanweisungen (evtl. abweichend von den BEFESTIGUNGSBEISPIELEN s.u.).
- Montage nur an geeigneter Wand mit entsprechendem Montagematerial (nicht im Lieferumfang).
- Ungeeignet sind Wände die zu schwach sind oder hinter denen Strom- und Wasserleitungen oder dgl. verlegt sind. Im Zweifel einen
- qualifizierten Fachmann zu Rate ziehen.
- Prüfen Sie regelmäßig die Festigkeit der Installation.
- Aufmerksame Handhabung erforderlich, da die Verstellmöglichkeiten Einklemmgefahren bergen.
AUFSTELLANLEITUNG
1. MONTAGE
1. Halteplatte senkrecht ausrichten,
1. Bohrlöcher markieren
2. BEFESTIGUNGSBEISPIELE
a. Betonwand, Vollstein - Bsp.:
a. Kunststoff-Dübel ø 6 x 36 mm
aufbohren, Loch ausblasen, Dübel einschlagen,
Halterung anbringen, Schraube eindrehen
PRÜFEN, INSTANDHALTEN, REINIGEN
- Regelmäßig Festigkeit der Schraubverbindungen überprüfen.
- Reinigen mit einem leicht feuchten Tuch und nicht scheuerndem Reinigungsmittel.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Bügel schwenkt selbstständig
B: Wandplatte sitzt schräg, d.h. gerade richten.
F: Bügel kann aus Wandplatte herausgezogen werden
B: Sicherungsring verloren? Erneuern: Art.-Nr.03-12-590-00
2. Zwei Löcher vorbohren:
- ø 6 mm für entsprechend große
2. - a. Kunststoff-Dübel (Beton, Vollstein)
2. - b. Rahmendübel (Lochsteine)
2. - ø 3,5mm für 5 mm große
2. - c. Holzschrauben DIN571 (Balken)
2. - Vorbohren kann entfallen bei sog.
2. - d. Spanplattenschrauben
b. Lochsteine - Bsp.: Rahmendübel 8 x 80 mm
aufbohren und senken, Loch ausblasen, Dübel setzen,
Halterung anbringen, Schrauben eindrehen
3. ABMESSUNGEN & EINSTELLUNGEN
Bügel in beliebige Position schwenken.
Trägt nur 24 mm auf - bei Nichtgebrauch.
c. Holzbalken - Bsp.: Holzschraube
DIN 571 ø 5 x 50 mm
aufbohren und senken, Halterung
anbringen,Schrauben eindrehen
d. Holzbalken - Bsp.:
Spanplattenschraube ø 4,5 x 40 mm
ohne vorbohren, Halterung anbringen,
Schrauben eindrehen
TECHNISCHE DATEN
Wandplatte, Bügel, Sicherungsring - Stahl
Material Ummantelung - TPE 089
Distanzhülse - PA-GV
Traglast z.B. Kopfhörer, Kabel etc.
B x T x H 40 x 153 x 90 mm
Abmessungen
(Packmaß: 24 x 160 x 90 mm)
Verpackung PE-Beutel m.Kopfleiste: 200 x 270 mm
Kiesweg 2, 97877 Wertheim, www.k-m.de
16320-000-55 Rev.10 03-80-110-00 11/12
KÖNIG & MEYER GmbH & Co. KG
