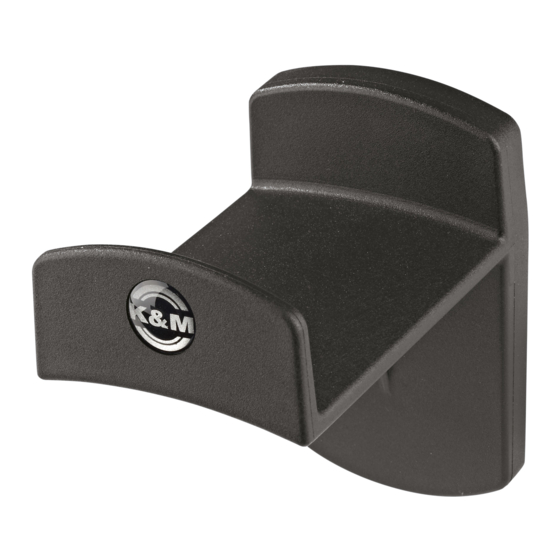

16312 Kopfhörer-
Wandhalter
- Das Leichtgewicht unter den K&M Kopfhörer Wandhalterungen
- Komplett aus widerstandsfähigem Kunststoff gefertigt
- Funktionales und ansprechendes Design
- Zweiteilige Ausführung mit Wandplatte zum Befestigen und
-
Korpus zum Abdecken der Befestigungsschrauben
-
(im Lieferumfang enthalten)
- Auflagentiefe 70 mm
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese
Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau und Hand-
habung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Beachten Sie die örtlich gültigen Befestigungs-
-
anweisungen (evtl. abweichend von den dem
-
in Kapitel 2 gezeigten Beispiel).
- Montage nur an geeigneter Wand mit
-
entsprechendem Montagematerial
-
(siehe Kapitel 2. Wandmontage).
- Ungeeignet sind Wände die zu schwach
-
sind oder hinter denen Strom- und Wasser-
-
leitungen oder dgl. verlegt sind.
-
Im Zweifel einen qualifizierten Fachmann
-
zu Rate ziehen.
- Prüfen Sie regelmäßig die Festigkeit der
-
Installation.
- Ein beschädigtes Produkt darf zunächst nicht
-
weiter eingesetzt werden bzw. erst nach
-
qualifizierter Instandsetzung.
AUFSTELL-/
BEDIENUNGSANLEITUNG

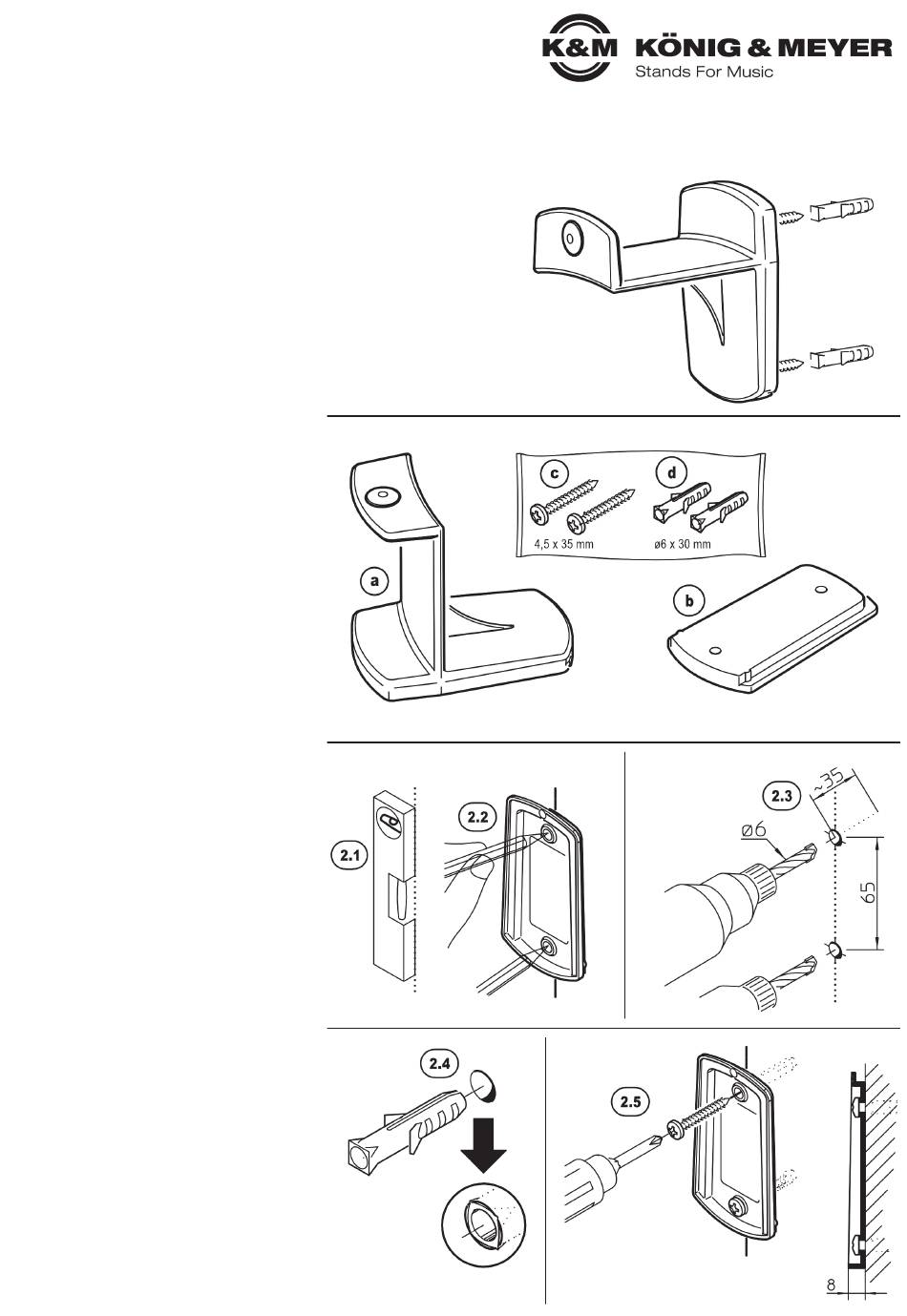

1. BESTANDTEILE
Bitte Sichtprüfung vornehmen, ob alle Teile
vollständig vorhanden und soweit erkennbar
in Ordnung sind.
a. Kopfhörer-Auflage
b. Wandplatte
c. Kreuzschlitzschrauben 4,5 x 35 mm
d. Kunststoffdübel ø 6 mm
2. WANDMONTAGE
- Bestimmen Sie die Art der Wandbefestigung
- Die mitgelieferten Schrauben c und Dübel d
-
können verwendet werden bei:
-
Beton, Vollstein, Lochstein, Porenbeton
-
sowie Leichtbauwänden.
-
Bei Holz nur die Schrauben c verwenden.
2.1 Wandplatte senkrecht ausrichten
2.2 Bohrlöcher markieren
2.3 Dübellöcher vorbohren:
2.3
ø 6 mm, 35 mm tief - 2x
2.4 Bohrlöcher ausblasen und Dübel setzen
2.5 Anschließend Wandplatte b mit beiden
2.5
Schrauben c fixieren
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
16312-000-55 Rev.03 03-80-329-00 2/19
