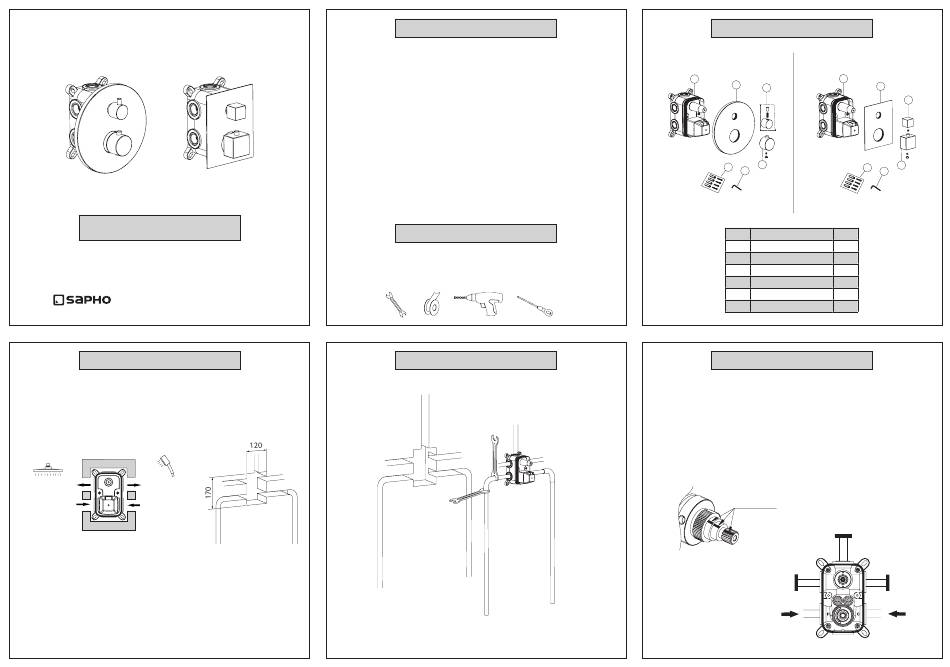

INSTALAČNÍ MANUÁL
RH369B 1102-32
2-cestná termostatická baterie
8071-65560900-G03002-181128
UBC s.r.o.
Mělnická 87, 250 65 Bořanovice, Pakoměřice, Česká republika
IČ: 27146987 | DIČ: CZ27146987
Tel.: +420 283 090 760 | Fax: +420 283 090 761
E-mail: info@sapho.cz | Internet: www.sapho.cz
4. Schéma připojení
hlavová sprcha ruční sprcha
přívod přívod
teplé vody studené vody
pro 2-cestné baterie
1. První instalace
POZOR!!!
1. Před připojením jednotky baterie by měla být všechna přívodní
potrubí vyčištěna od nečistot.
2. Přívod teplé vody by měl být připojen vlevo a přívod studené
vpravo - při pohledu z provozní polohy. Pokud toto nebude bráno
v úvahu, může dojít k trvalému poškození baterie.
3. Připojte spoje a otestujte těsnost.
4. Pomocí vodováhy vyrovnejte baterii vodorovně, svisle
a rovnoběžně se stěnou.
5. Připomenutí - teplá voda:
V chladných oblastech, nebo vnitřních prostorách, kde je teplota
v zimě nižší než 4°C, pokud baterii delší době neužíváte, vypněte
přívod vody a vypusťte zbývající vodu z přívodního potrubí, abyste
předešli poškození baterie expanzí zmrzlé vody.
2. Příprava před instalací
1. Pozorně si přečtěte pokyny k první instalaci v bodu 1.
2. Instalaci by měla provádět zkušená kvalifikovaná osoba.
3. Nářadí pro instalaci:
5. Schéma zapojení
teplá
3
1
1
1. Po připojení všech trubek odstraňte plastovou ochranu a baterii
zkuste zapnout a vypnout. Zkontrolujte těsnost všech připojení
a jejich správnost s ohledem na funkci.
2. Znovu nasaďte ochranný plastový kryt na ventil.
Pozor!!! Značení na kartuši termostatické baterie musí být jednotně
zarovnáno.
studená
4
3. Nákres příslušenství
1
2
2
3
1
1
2
2
3
4
6 6
5
5
6
6
4 5
5 4
č. název ks
1 termostatický ventil 1
2 krycí deska 1
3 přepínací páka 1
4 termostatická rukojeť 1
5 imbusový klíč 1
6 sáček se šrouby 1
6. Test vody a těsnosti
ZAROVNAT
3
3
4
2
5
