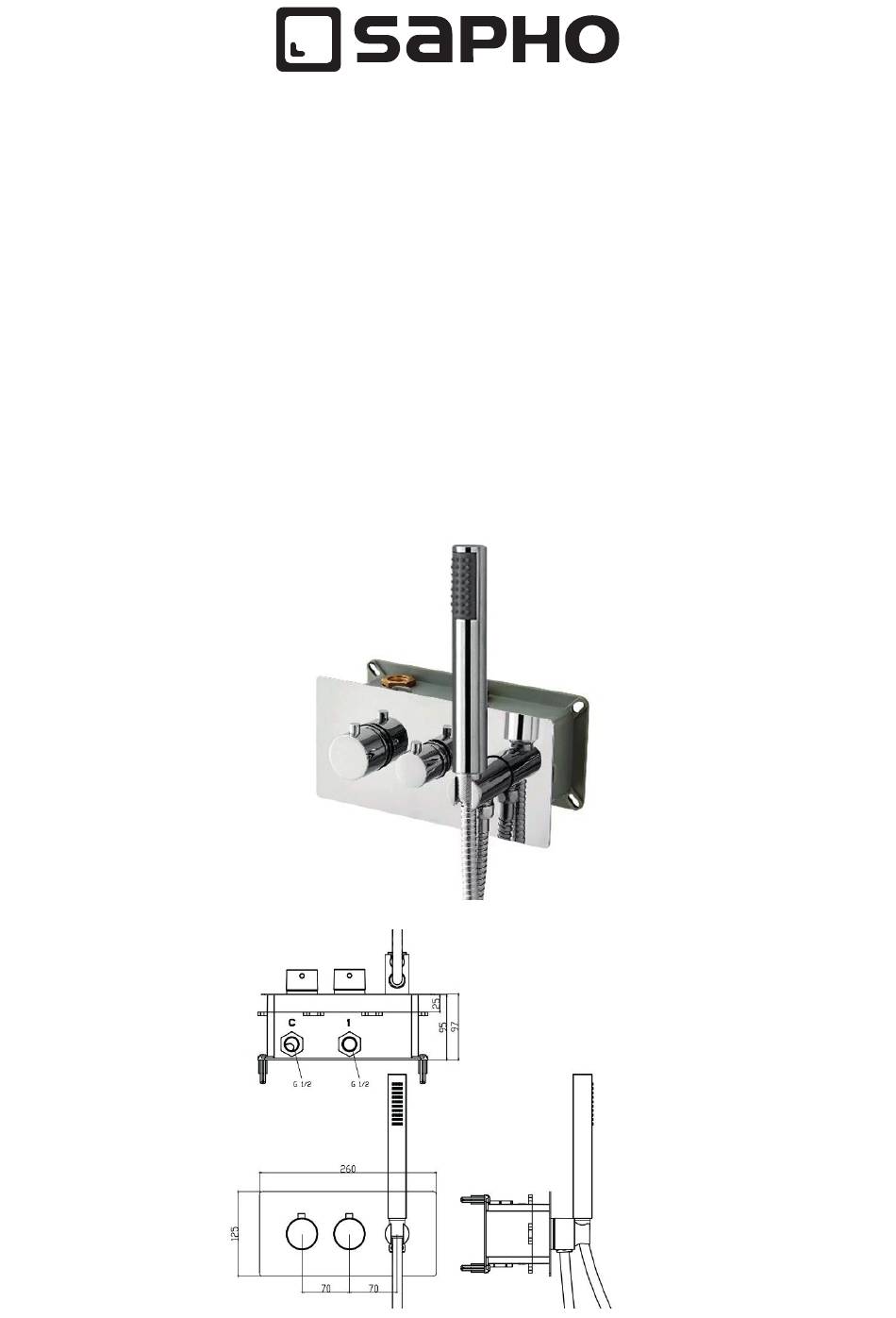

- Page 1 NÁVOD NA MONTÁŽ 5508 RHAPSODY podomítková sprchová termostatická baterie vč. sprchy, 2/3 výstupy, chrom 1. Připojení ve zdi připravte dle skutečného produktu...
- Page 2 2. Montáž Obrázek 1 Propláchněte vodovodní potrubí, aby došlo k odtoku usazenin a nečistot. Před samotnou instalací vypněte přívod vody. 72~95 mm Obklad 72~95 mm Obklad Obrázek 2 72~95 mm Obklad Vytvořte otvor pro umístění baterie ve zdi. HOT = Teplá HOT = Teplá...
- Page 3 Obrázek 4 Do otvoru vložte instalační box baterie, vyznačte body pro upevnění. Použijte vodováhu. Obrázek 5 Instalační box baterie upevněte. HOT = Teplá Obrázek 6 Připojte teplou a studenou vodu, pusťte vodu do vodovodního potrubí. Zkontrolujte, zda nedochází k průsakům vody. HOT = Teplá...
- Page 4 Obrázek 7 Prostor okolo instalačního boxu osušte a pomocí štětce naneste voděodolné lepidlo. 22,5 cm Obrázek 8 V obkladu ponechte otvor dle 22,5 cm rozměru na obrázku a skutečného rozměru produktu. K utěsnění okolo instalačního boxu baterie použijte silikon. 22,5 cm Obrázek 9 Odřízněte přebytečnou část instalačního boxu baterie.
- Page 5 Obrázek 10 Sundejte plastové ochranné krytky. Držák sprchy vložte správně do těla baterie umístěného ve zdi, upevněte pomocí šroubováku. Obrázek 11 Umístěte správně krycí destičku. Obrázek 12 Umístěte rukojeti baterie a upevněte pomocí imbusového klíče. Vyzkoušejte a ujistěte se, že všechny funkce jsou vypnuté, když...
- Page 6 Obrázek 13 Propojte sprchovou hadici s ruční sprchou pro dokončení instalace. 26 cm 2,5 cm 9,7 cm 13,1 cm 3. Ovládání OFF = VYPNUTO 38˚C Zmáčkněte a otočte doleva Nastavení a upravení teploty Teplota 38°C je nastavena z výroby. Tolerance teploty: 2°C Otočte rukojeť...
- Page 7 4. Údržba Abyste předešli poškození, odstraňte všechny chromové části dříve, než bude probíhat údržba. V případě poruchy je údržba velmi jednoduchá. Uvolněte upínací matici kartuše a vytáhněte kartuši rukou ven (pokud kartuši nelze vytáhnout ven rukou, použijte kleště). Opláchněte kartuši octem a následně pod tekoucí vodou.
-
Page 8: Řešení Problémů
Zkontrolujte a vyčistěte kartuši zpětného vodou ventilu a filtry umístěné pod zpětnými ventily. UBC s.r.o. Mělnická 87, 250 65 Bořanovice, Pakoměřice, Česká republika IČ: 27146987 | DIČ: CZ27146987 Tel.: +420 283 090 760 | Fax: +420 283 090 761 E-mail: info@sapho.cz | Internet: www.sapho.cz... - Page 9 INSTALLATION MANUAL 5508 RHAPSODY concealed thermostatic shower mixer including hand shower, 2/3 outlets, chrome 1. Prepare pipelines connection according to the real product...
-
Page 10: Installation
2. Installation Chart 1 Flush the water supply lines throughly to drain debris and impurities. Shut off the water before installation. 72~95 mm Tile 72~95 mm Tile Chart 2 72~95 mm Tile Prepare the place on the wall for installation of the shower mixer. Function 1 Chart 3 Pipelines connection inside the... - Page 11 Chart 4 Place the installation box inside the wall, measure the correct position with level and marks. Chart 5 Screw the installation box. Chart 6 Connect hot and cold water pipes and all outlets accordingly and test the leakage. HOT = Teplá COLD HOT = Teplá...
- Page 12 Chart 7 Dry wall around the installation box and brush with water proof glue. 22,5 cm Chart 8 22,5 cm Leave a hole on tile covering according to chart dimensions and real product size. Use silicone along the installation box to seal. 22,5 cm Chart 9 Cut the excess part of installation...
- Page 13 Chart 10 Take away the plastic protection cups on the valve. Insert the shower holder body into the socket in the wall. Be aware of the direction and fix the holder with screw. Chart 11 Insert the stainless steel plate. Consider the correct direction of plate.
- Page 14 Chart 13 Connect the shower hose with hand shower and hose connector to complete the installation. 26 cm 2,5 cm 9,7 cm 13,1 cm 3. Function 38˚C Push and turn left Temperature setting and adjustment 38°C is set in the factory. Temperature tolerance: 2°C Clockwise rotate the handle for cold water and anticlockwise rotate for hot water.
-
Page 15: Maintenance
4. Maintenance To avoid damage, please remove all chrome parts before any maintenance takes place. In case of failure, maintenance is very simple. Loose the cartridge clamping nut and pull the cartridge out with hands (If the cartridge is very tight inside, use tools like pliers). -
Page 16: Problem Solving
UBC s.r.o. Mělnická 87, 250 65 Bořanovice, Pakoměřice, Czech Republic IČ: 27146987 | DIČ: CZ27146987 Tel.: +420 283 090 760 | Fax: +420 283 090 761 E-mail: info@sapho.cz | Internet: www.sapho.cz...
