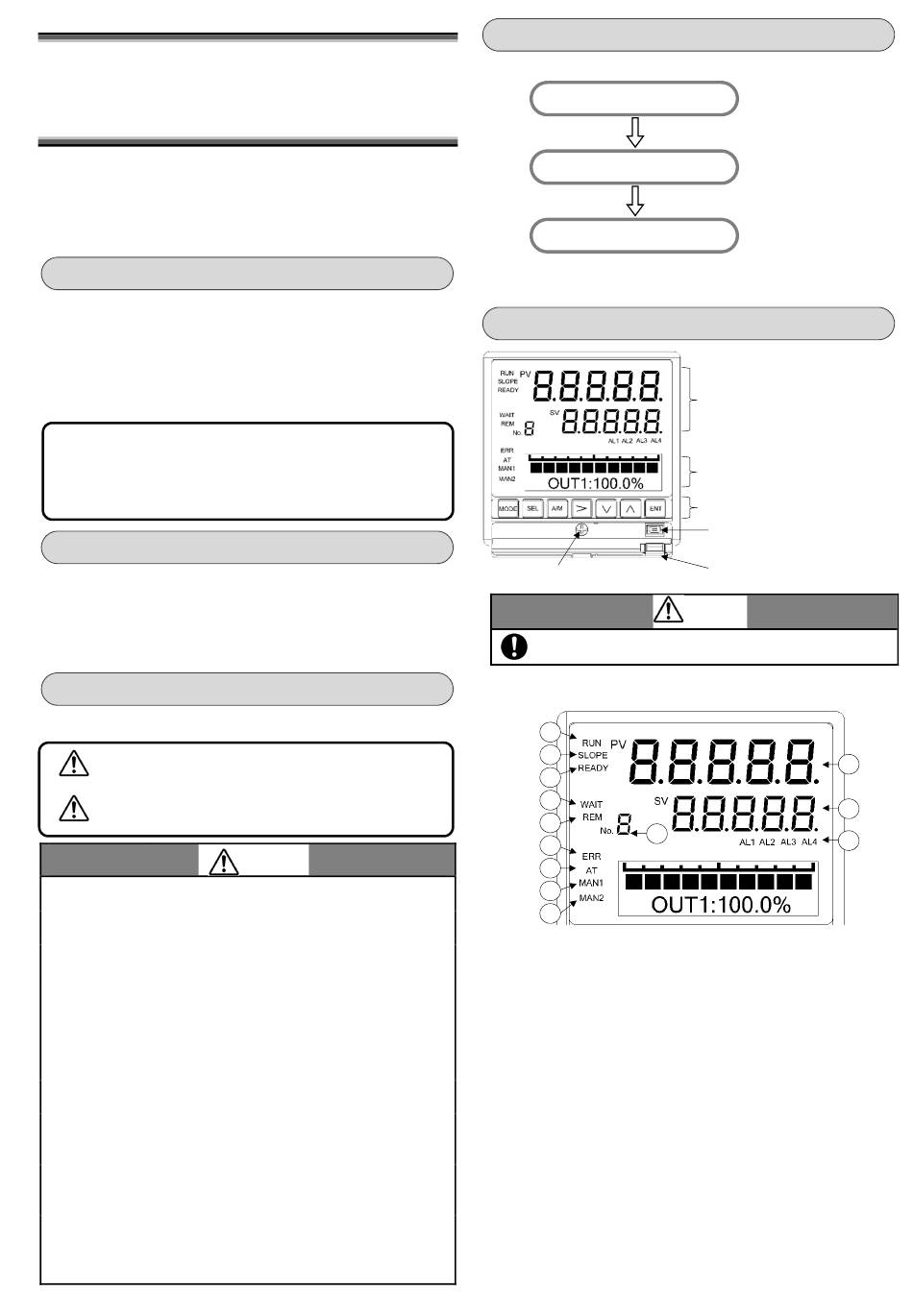

INST.No.DB2-31-4
デジタル指示調節計
DB1000 / DB2000
取扱説明書 設置編
このたびは当社製品をお買いあげいただきまことにありがとうございます。
この製品を正しく安全にお使いいただくために、この取扱説明書を必ずお読
みになり、理解したうえでお使いください。本書は、いつもお手元においてご
使用ください。ご注文・ご使用に際しては、下記 URL より「ご注文・ご使用に
際してのご承諾事項」を必ずお読みください。
https://www.chino.co.jp/support/guarantee/index.html
この取扱説明書は、本製品をお使いになる担当者のお手元に確実に届くよう
にお取りはからいください。この取扱説明書の全部、または一部を無断で複
写、または転載することを禁じます。この取扱説明書の内容を将来予告なし
に変更することがあります。この取扱説明書の内容については、万全を期し
ておりますが、万一ご不審な点や記入もれなどがありましたら、当社までお申
し出ください。お客様が運用された結果につきましては、責任を負いかねる場
合がございますので、ご了承ください。
本書は使用上の注意事項と取り付け・結線・入力種類・パラメータ一覧・
主な仕様などを説明したものです。なお、本書以外の取扱説明書は
当社ホームページ https://www.chino.co.jp/ から会員登録をして頂き、
ダウンロードをお願いします。詳しい取り扱い方法などは、DB1000「総合」
または DB2000「総合」をご覧ください。
確認してください
お買い上げいただいた DB1000, DB2000 は次のものが同梱されています。
2 個（一式）パネル取り付け用
取付金具
取扱説明書設置編（本書） 1 部
1 個（オンオフサーボ形仕様のみ付属）
接点保護素子
本器前面には、表面保護のため保護膜が貼ってあります。取り付け・結線工
事が終わりましたら、保護膜をはがしてご使用ください。
安全上の注意
当社が規定しない使い方をした場合、この製品に盛り込まれた安全保護は損
なわれます。
取り扱いを誤った場合に、使用者が死亡または重傷を
警告
負う危険の状態が生じることが想定される場合。
取り扱いを誤った場合に、使用者が軽傷を負うか、ま
注意
たは物的損害のみが発生する危険の状態が生じるこ
とが想定される場合。
・電源を供給する前に、結線が正しいか、電源電圧が定格電圧に合って
いるかなどについて確認してください。
・本製品には、電源スイッチがありません。本製品に供給する電源には、
定格仕様に合ったサーキットブレイカを設置してください。
・本製品の端子部には、感電防止のため、最終製品側で使用者が直接
触れられない安全処置を施してご使用ください。
・本製品は一般工業製品向けの汎用品として設計しています。原子力・
放射線関連機器、医療機器、航空宇宙機器、鉄道や舶用の輸送用機
など人命及び財産にかかわる用途での使用は意図していません。人命
及び財産にかかわる高い品質・安全性を要求される設備に使用される
場合には、お客様の責任において、保護・安全回路の設計及び設置を
行って安全性の確保をお願いします。
・本製品の内部に手や工具などを入れないでください。感電や怪我を
する恐れがあります。
・異臭、異音、煙などが発生したり、異常に高温になっている場合など
は、たいへん危険ですので、直ちに電源を遮断し、ご購入先、もしくは
最寄りの弊社営業所までご連絡ください。
・修理や改造が必要な場合は、ご購入先、もしくは最寄りの弊社営業所
までご連絡ください。弊社の認定したサービス員以外による部品交換な
どの修理や改造は禁止されています。
・本製品を正しく安全にご使用していただくため、本取扱説明書に従って
ご使用ください。誤使用により生じた傷害や損害、免失利益などいかなる
請求についても、弊社では一切その責任を負いかねますので、あらかじ
めご了承ください。
お願い
警告
設置から入力種類の設定・SV の設定まで
設置から最低限の初期設定までのフローを示します。
手順 1 設 置
手順 2 結 線
設定操作
3
手順 入力種類の設定
手順 4 SV の設定
各部の名称と機能
内器固定ネジ
内器固定ネジは、メンテナンス時に使用します。
お客様はさわらないで下さい。
第１表示部
4
5
6
7
8
9
10
11
12
①PV
ＰＶ（測定値）を表示します。
②SV
SＶ（設定値）を表示します。
③No.
選択中の実行 No.を表示します。
④RUN
RUN 状態時に点灯します。
⑤SLOPE
SV の勾配動作中に点灯します。
⑥READY
READY 状態時に点灯します。（DB2000 のみ）
⑦WAIT
警報出力を解除（リセット）したとき点灯します。
待機警報で待機状態中に点灯します。
⑧REM
リモート状態時に点灯します。
（但し、デジタルリモートに限り、リモート信号を受信するまで点灯しません。）
⑨ERR
入力取込異常時に点灯します。
J1
············ J2 ページ
············ J3 ページ
············ J7 ページ
第 1 表示部
第 2 表示部
キースイッチ部
エンジニアリングポート
（エンジポート）
下部カバー
注意
3
1
2
13
