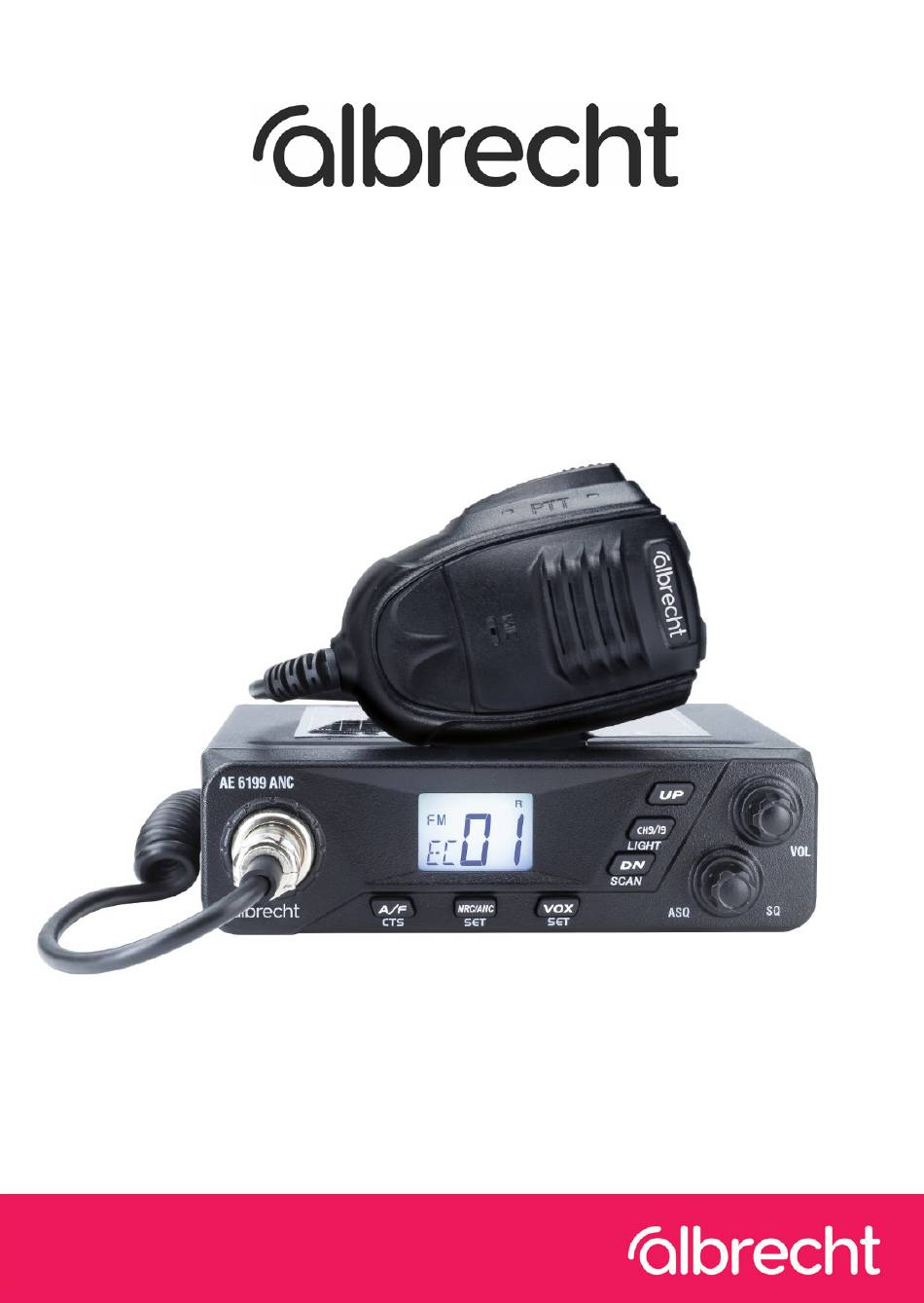

- Page 1 CB Funkgerät AE 6199 ANC CB radio AE 6199 ANC Bedienungsanleitung / Manual Deutsch / English / Français / Italiano...
-
Page 2: Table Of Contents
Inhaltsverzeichnis 1. Wichtige Informationen .................3 2. Lieferumfang..................3 3. Bedienelemente und Anschlüsse ............4 4. Installation des Gerätes ................6 4.1. Installation der Antenne ..............6 4.2. 12 V / 24 V DC-Stromversorgung ..........6 5. Bedienung ....................7 5.1. Einschalten und Einstellen der Lautstärke ........7 5.2. -
Page 3: Wichtige Informationen
1. Wichtige Informationen Bitte lesen Sie sich diese Hinweise vor Installation und Betrieb Ihres AE 6199 ANC Funkgeräts aufmerksam durch. Bitte verwenden Sie nur das Originalmikrofon an dem CB- Funkgerät, da ansonsten die einwandfreie Funktion der VOX Freisprechfunktion nicht gewährleistet sein könnte. -
Page 4: Bedienelemente Und Anschlüsse
3. Bedienelemente und Anschlüsse Die Zweitfunktion (in Klammern) wird durch langes Drücken der jeweiligen Taste aktiviert. Beschreibung Funktion Mikrofonbuchse 6-polige Mikrofonbuchse Display Anzeige von allen Funktionen Aufwärts in Menüs bewegen Volume Drehrad Lautstärke ändern A/F / (CTS) Umschaltung AM/FM / (CTCSS/DCS) NRC/ANC / (SET) NRC/ANC aktivieren / (Einstellungen) VOX / (SET) -
Page 6: Installation Des Gerätes
4.2. 12 V / 24 V DC-Stromversorgung 12 V / 24 V DC-Stromversorgung Das AE 6199 ANC kann ohne Umschaltung sowohl an ein 12 V Das AE 6199 ANC kann ohne Umschaltung sowohl an ein 12 V oder 24 V Bordnetz angeschlossen werden. -
Page 7: Bedienung
Zum Einschalten drehen Sie den VOL Drehregler nach rechts. Die Lautstärke erhöhen Sie durch drehen im Uhrzeigersinn. 5.2. Die Auswahl der richtigen Ländereinstellung Die AE 6199 ANC unterstützt alle aktuellen europäischen CB- Funk Standards. Die werksseitige Standardeinstellung ist ‘E’. Vorgehensweise zum Umschalten der Ländereinstellung: •... -
Page 8: Auswahl Des Betriebskanals
Drücken Sie die entsprechende Taste länger, um fortlaufend die Kanäle nach oben oder unten zu wechseln (DN für länger als 5 Sek. drücken aktiviert den Kanalsuchlauf). 5.5. Rauschsperre (Squelch) Die AE 6199 ANC verfügt über 3 Rauschsperren • Automatische Rauschsperre (ASQ) •... -
Page 9: Ctcss / Dcs Tonsquelch
5.5.2. CTCSS / DCS Tonsquelch Neben manuellen automatischen Squelch, verfügt das AE 6199 ANC außerdem über CTCSS / DCS Töne. CTCSS / DCS fügt der Übertragung einen unhörbaren Ton hinzu. Sofern aktiviert, öffnet sich die Rauschsperre nur, wenn das Signal einer Gegenstation mit dem gleichen Ton empfangen wird. -
Page 10: Manuelle Rauschsperre
5.5.3. Manuelle Rauschsperre Durch Drehen des Squelchreglers SQ wird das Kanalrauschen ausgeblendet. Je weiter der Regler gedreht wird, umso stärker muss ein Empfangssignal sein, um die Rauschsperre zu öffnen. Üblicherweise wird die Rauschsperre so eingestellt, dass sie gerade so den Lautsprecher stumm schaltet. Vorteil: Die manuelle Rauschsperre kann so eingestellt werden, so dass nur noch Stationen aus dem Nahbereich zu hören sind. -
Page 11: Vox Funktion
5.8. VOX Funktion Drücken Sie die Taste VOX kurz, um die VOX-Funktion ein- oder auszuschalten. Wenn die VOX-Funktion aktiviert ist, schaltet das Funkgerät automatisch auf Sendung, sobald es Sprache erkennt. Sie müssen das Mikrofon nicht mehr zum Senden in die Hand nehmen. Die aktive VOX Funktion wird im Display mit dem Symbol angezeigt. -
Page 12: S-Meter
Das S-Meter zeigt die aktuelle Signalstärke an. Die Stärke wird unten links im Display mit dem Symbol angezeigt. Je mehr Striche angezeigt werden, desto stärker ist das Signal. 5.10. Scan-Modus Ihr AE 6199 ANC verfügt über eine automatische Kanalsuche, benutzt werden kann, um alle Kanäle nacheinander zu beobachten. -
Page 13: Nrc/Anc Rauschunterdrückung
5.12. NRC/ANC Rauschunterdrückung Halten Sie die NRC/ANC Taste gedrückt, um die Funktion zu konfigurieren. Schalten Sie mit der NRC/ANC Taste zwischen der Stufe für NRC und ANC um, und verwenden Sie die UP/DN Tasten um die Stufe einzustellen. Eine höhere Stufe verstärkt die Rauschunterdrückung, kann aber in Situationen mit viel Störgeräuschen zu Audioverzerrungen führen. -
Page 14: Externer Lautsprecher
6. Externer Lautsprecher Abhängig von den Umgebungsgeräuschen empfiehlt es sich, einen externen Lautsprecher anzuschließen. Übliche, kommerzielle Funk-Lautsprecher mit 4-8 Ohm Impedanz und 2-4 W minimaler Leistung können eingesteckt werden. 7. Spezifikationen Mikrofonbuchse-Verdrahtung Pin 1 Mic-Audio Pin 2 PTT-RX (Empfangskontakt gegen Masse) Pin 3 PTT-TX (Sendekontakt gegen Masse) Pin 4... -
Page 15: Ctcss Ton Frequenztabelle
Empfänger Empfindlichkeit FM 0,8 μV für 20 dB SINAD Empfindlichkeit AM 1,5 μV für 20 dB SINAD Frequenzgang 300 Hz bis 3 kHz Nachbarkanaldämpfung besser als 60 dB (EN 300 135-1) Audio-Ausgangsleistung 3 Watt an 8 Ohm Last Rauschsperre- 0,2 μV bis 1 mV Empfindlichkeit Stromaufnahme 0,3 A nominal/1,2 A maximal... -
Page 16: Garantie Und Informationen Zum Recycling
8. Garantie und Informationen zum Recycling Wir sind gesetzlich verpflichtet, jedem Gerät Informationen zur Entsorgung und Garantie, sowie eine EU-Konformitätserklärung mit den Anweisungen für die Verwendung in verschiedenen Ländern beizufügen. Diese Informationen finden Sie auf den folgenden Seiten. 2 Jahre Garantie ab Kaufdatum Der Hersteller/Händler gibt für dieses Produkt zwei Jahre Garantie ab Kaufdatum. -
Page 17: Ce-Konformitätserklärung
9. CE-Konformitätserklärung Standards und Richtlinien Hiermit erklärt Alan Electronics GmbH, dass das Radiogerät Modell AE 6199 ANC in Einklang mit der Verordnung 2014/53/EU steht. Der vollständige Text der EU-Konformitätserklärung kann unter nachstehender Internetadresse abgerufen werden: http://service.alan-electronics.de/CE-Papiere/ 9.1. EEAG und Recycling Die europäischen Gesetze verbieten die Entsorgung... -
Page 18: Serviceadresse
D-63303 Dreieich Wenden Sie sich telefonisch an unsere Servicehotline +49 (0) 6103/9481 - 66 (normaler Tarif im deutschen Festnetz) oder schreiben Sie uns eine E-Mail: service@albrecht-midland.de Druckfehler vorbehalten. © 2025 Alan Electronics GmbH Daimlerstraße 1g - 63303 Dreieich - Deutschland... - Page 19 CB radio AE 6199 ANC Manual English...
- Page 20 Table of Contents 1. Important information................21 2. Product contents.................21 3. Controls and connections ..............22 4. Installing the device ................24 4.1. Installing the antenna ..............24 4.2. 12 V / 24 V DC power supply ............24 5. Operation ....................25 5.1. Turning on and adjusting volume ..........25 5.2.
-
Page 21: Important Information
1. Important information Please read these instructions carefully before installing and operating your AE 6199 ANC radio. Please use only the original microphone on the CB radio, otherwise the proper functioning of the VOX hands-free function can not be guaranteed. -
Page 22: Controls And Connections
3. Controls and connections The second function (in brackets) is activated by pressing and holding down the corresponding button. Description Function Microphone jack 6-pin microphone jack Display Indication of all functions Move up in menus Volume knob Adjust volume A/F / (CTS) Switch AM/FM / (CTCSS/DCS) NRC/ANC / (SET) Activate NRC/ANC / (Settings) -
Page 24: Installing The Device
4.2. 12 V / 24 V DC power supply 12 V / 24 V DC power supply The AE 6199 ANC radio can be connected to a 12 V or 24 V The AE 6199 ANC radio can be connected to a 12 V or 24 V vehicle power source without reconfiguration. -
Page 25: Operation
To turn on the radio, turn the VOL knob to the right. To increase the volume, turn the volume knob further clockwise. 5.2. Choosing the right country setting The AE 6199 ANC radio supports all current European CB radio standards. The factory default setting is “E”. Procedure for switching the country setting: •... -
Page 26: Selecting The Transmission Channel
Press and hold down the corresponding button to continuously switch channels up or down (pressing DN for longer than 5 seconds activates the scan function). 5.5. Squelch The AE 6199 ANC radio has 3 squelch options • Automatic squelch (ASQ) •... -
Page 27: Ctcss/Dcs Tone Squelch
5.5.2. CTCSS/DCS tone squelch In addition to manual and automatic squelch, the AE 6199 ANC radio also supports CTCSS/DCS tones. CTCSS/ DCS adds an inaudible tone to the transmission. Once activated, the... -
Page 28: Manual Squelch
5.5.3. Manual squelch Turn the SQ squelch control to suppress the channel noise. The further you turn the control, the stronger a received signal has to be to open the squelch. Usually, the squelch is set to just barely mute the speaker. Advantage: Manual squelch can be set so that only close range stations can be heard. -
Page 29: Vox Function
5.8. VOX function Briefly press the VOX button to switch the VOX function on or off. When the VOX function is activated, the radio automatically switches to transmission as soon as it detects speech. You no longer need to pick up the microphone to transmit messages. -
Page 30: S-Meter
The more bars are displayed, the stronger the signal. 5.10. Scan mode Your AE 6199 ANC radio has an automatic channel search that can be used to view all channels one after the other. -
Page 31: Resetting To Factory Settings
A higher level increases the noise cancellation, but can lead to audio distortion in situations with a lot of background noise. Press the NRC/ANC button briefly during normal operation to switch the NRC/ANC function on or off completely. The display will show R and/or accordingly. -
Page 32: Specifications
7. Specifications Microphone jack wiring Pin 1 Mic audio Pin 2 PTT-RX (on ground for reception) Pin 3 PTT-TX (on ground for transmission) Pin 4 Up and Down buttons Pin 5 Ground Pin 6 + voltage for microphone amplifier if needed Transmitter Transmission frequency 26.565 - 27.405 MHz... -
Page 33: Ctcss Tone Frequency Table
Receiver FM sensitivity 0.8 μV for 20 dB SINAD AM sensitivity 1.5 μV for 20 dB SINAD Frequency response 300 Hz to 3 kHz Adjacent channel more than 60 dB (EN 300 135-1) attenuation Audio output power 3 W to 8 Ohm load Squelch sensitivity 0.2 µV to 1 mV Current consumption... -
Page 34: Warranty And Information On Recycling
8. Warranty and information on recycling We are legally obligated to enclose for each device information on disposal and warranty, as well as an EU declaration of conformity with the instructions for use in different countries. You will find this information on the following pages. 2-year warranty from the date of purchase The manufacturer/dealer provides a two-year warranty from the date of purchase for this product. -
Page 35: Ce Declaration Of Conformity
9. CE declaration of conformity Standards and directives Alan Electronics GmbH hereby declares that the model AE 6199 ANC radio complies with regulation 2014/53/EU. The full text of the EU declaration of conformity can be found at the following Internet address: http://service.alan-electronics.de/CE-Papiere/... -
Page 36: Service Address
Daimlerstraße 1g D-63303 Dreieich Call our service hotline +49 (0) 6103/9481 - 66 (normal rates on the German landline network) or send us an e-mail: service@albrecht-midland.de Print errors excepted. © 2025 Alan Electronics GmbH Daimlerstraße 1g - 63303 Dreieich - Germany... - Page 37 Radio CB AE 6199 ANC Mode d’emploi Français...
- Page 38 Table des matières 1. Informations importantes ..............39 2. Contenu d’emballage................39 3. Commandes et branchements ............40 4. Installation de l'appareil ..............42 4.1. Installation de l'antenne ..............42 4.2. Alimentation électrique de 12 V/24 V CC ........42 5. Fonctionnement ..................43 5.1. Mise en marche et réglage du volume ........43 5.2.
-
Page 39: Informations Importantes
1. Informations importantes Veuillez lire attentivement ces instructions avant d'installer et d'utiliser votre radio AE 6199 ANC. Veuillez utiliser uniquement le microphone d'origine avec la radio CB pour assurer le bon fonctionnement de la fonction mains libres VOX. La sensibilité VOX est préréglée pour une utilisation dans des véhicules modérément bruyants. -
Page 40: Commandes Et Branchements
3. Commandes et branchements La fonction secondaire (entre parenthèses) s’active en maintenant la touche correspondante enfoncée. N° Description Fonction Prise jack de Prise jack de microphone à 6 broches microphone Écran Affichage de toutes les fonctions Déplacement vers le haut dans les menus Bouton de réglage Réglage du volume du volume... -
Page 42: Installation De L'appareil
4.2. Alimentation électrique de 12 V/24 V CC Alimentation électrique de 12 V/24 V CC Il est possible de raccorder l’AE 6199 ANC sans commutation à Il est possible de raccorder l’AE 6199 ANC sans commutation à un réseau de bord de 12 ou 24 V. -
Page 43: Fonctionnement
Pour augmenter le volume, tournez-le dans le sens horaire. 5.2. Choix des paramètres régionaux corrects L’AE 6199 ANC est conforme à toutes les normes de radio CB européennes actuelles. Le réglage d'usine est « E ». Procédure de changement de paramètres régionaux : •... -
Page 44: Choix Du Canal D'exploitation
(une pression sur DN pendant plus de 5 secondes active la fonction de balayage). 5.5. Suppresseur de bruit (Squelch) L’AE 6199 ANC dispose de 3 suppresseurs de bruit • Suppresseur de bruit automatique (ASQ) •... -
Page 45: Suppresseur De Bruit Sonore Ctcss/Dcs
5.5.2. Suppresseur de bruit sonore CTCSS/DCS Outre le suppresseur de bruit manuel et automatique, l'AE 6199 ANC dispose également de tonalités CTCSS/DCS. Le CTCSS/DCS ajoute un son inaudible à la transmission. Lorsqu’il est activé, le suppresseur de bruit ne se déploie... -
Page 46: Suppresseur De Bruit Manuel
Inconvénient : Tous les postes extérieurs doivent également être dotés de la fonction CTCSS/DCS. Sensibilité de réception réduite et donc portée réduite 5.5.3. Suppresseur de bruit manuel Tournez le bouton rotatif du suppresseur de bruit SQ pour supprimer le bruit du canal. Plus vous tournez le bouton, plus le signal reçu est fort, ce qui déploie le suppresseur de bruit. -
Page 47: Fonction Vox
5.8. Fonction VOX Appuyez brièvement sur le bouton VOX pour activer ou désactiver la fonction VOX. Lorsque la fonction VOX est activée, la radio active automatiquement l’émission à la détection d'une commande vocale. Vous n'avez plus besoin de tenir le microphone pour émettre. -
Page 48: S-Mètre
Plus le nombre de barres affichées est élevé, plus le signal est fort. 5.10. Mode Scan Votre AE 6199 ANC dispose d'une fonction de recherche automatique de canaux permettant de visualiser tous les canaux les uns après les autres. -
Page 49: Sélection De La Couleur D'affichage
5.11. Sélection de la couleur d'affichage Maintenez le bouton CH9/19 enfoncé pour faire défiler les 7 couleurs de rétroéclairage de l'écran LCD. 5.12. Filtre de bruit du NRC/ANC Maintenez la touche NRC/ANC enfoncée pour configurer la fonction. Basculez entre le niveau NRC et ANC à l’aide du bouton NRC/ANC et utilisez les boutons UP/DN pour régler le niveau. -
Page 50: Haut-Parleur Externe
6. Haut-parleur externe En fonction du bruit ambiant, il est recommandé de brancher un haut-parleur externe. Les haut-parleurs sans fil commerciaux courants, d'une impédance de 4 à 8 ohms et d'une puissance minimale de 2 à 4 W, peuvent être branchés. Le câble peut mesurer jusqu'à... -
Page 51: Tableau De Fréquences De La Tonalité Ctcss
Sensibilité du microphone meilleure que 3 mV Écart de la fréquence FM inférieure à 2,0 kHz Taux de modulation AM jusqu’à 90 % Distorsions des signaux inférieures à 5 % modulés Consommation électrique 3 A max. Récepteur Sensibilité FM 0,8 μV pour 20 dB SINAD Sensibilité... -
Page 52: Garantie Et Informations Relatives Au Recyclage
N° Fréq. (Hz) N° Fréq. (Hz) 103.5 203.5 107.2 210.7 110.9 218.1 114.8 225.7 118.8 233.6 123.0 241.8 250.3 8. Garantie et informations relatives au recyclage Nous sommes tenus de joindre à chaque appareil les informations relatives à la mise au rebut, les déclarations de conformité... -
Page 53: Déclaration De Conformité Ce
9. Déclaration de conformité CE Normes et directives Alan Electronics GmbH déclare par la présente que l'appareil radio de modèle AE 6199 ANC est conforme à la directive européenne 2014/53/UE. Le texte intégral de la déclaration de conformité UE est disponible au lien suivant : http://service.alan-electronics.de/CE-Papiere/... -
Page 54: Adresse Du Service
Veuillez contacter notre service d'assistance téléphonique au +49 (0) 6103/9481 - 66 (tarif normal pour les téléphones fixes en Allemagne) ou envoyez un courriel à l'adresse : service@albrecht-midland.de Sous réserve de fautes d’impression. © 2025 Alan Electronics GmbH Daimlerstraße 1 g - 63303 Dreieich - Allemagne... - Page 55 Radio CB AE 6199 ANC Istruzioni per l’uso Italiano...
- Page 56 Contenuto 1. Informazioni importanti ...............57 2. Dotazione ...................57 3. Comandi e collegamenti ..............58 4. Installazione dell’apparecchio.............60 4.1. Installazione dell’antenna ............60 4.2. Alimentazione 12 / 24 V CC ............60 5. Funzionamento ...................61 5.1. Attivazione o disattivazione del volume........61 5.2. Selezione dell’impostazione corretta del paese ......61 5.3.
-
Page 57: Informazioni Importanti
Per risultati ottimali, montare il microfono a 45 - 70 cm di distanza e direttamente di fronte al conducente. 2. Dotazione Radio CB AE 6199 ANC Microfono palmare Alimentatore con fusibile Staffa di supporto con viti di montaggio... -
Page 58: Comandi E Collegamenti
3. Comandi e collegamenti La funzione secondaria (tra parentesi) viene attivata tenendo premuto a lungo il tasto corrispondente. Descrizione Funzione Porta per microfono Porta per microfono a 6 pin Display Indicazione di tutte le funzioni Spostamento nei menu verso l’alto Rotella del volume Regolazione del volume A/F / (CTS) -
Page 60: Installazione Dell'apparecchio
4.2. Alimentazione 12 / 24 V CC Alimentazione 12 / 24 V CC L'AE 6199 ANC può essere collegata all'alimentazione di bordo L'AE 6199 ANC può essere collegata all'alimentazione di bordo del veicolo a 12 o 24 V senza commutazione. -
Page 61: Funzionamento
Il volume può essere aumentato ruotando in senso orario. 5.2. Selezione dell’impostazione corretta del paese L'AE 6199 ANC supporta tutti gli attuali standard radio CB europei. L'impostazione predefinita di fabbrica è 'E'. Procedura per modificare l'impostazione del paese: •... -
Page 62: Impostazione Del Paese E Utilizzo
(premendo DN per più di 5 secondi si attiva la funzione di scansione). 5.5. Soppressione del rumore di fondo (Squelch) L’AE 6199 ANC è dotata di 3 tipi di squelch • Squelch automatico (ASQ) •... -
Page 63: Squelch Automatico (Asq)
5.5.2. Squelch dei toni audio CTCSS / DCS Oltre allo squelch manuale e automatico, l’AE 6199 ANC dispone anche dello squelch dei toni audio CTCSS / DCS. I toni CTCSS / DCS sono dei toni audio fuori dalla portata udibile, che si aggiungono alla trasmissione. -
Page 64: Squelch Manuale
Quando la funzione CTCSS / DCS è attiva, viene indicato sul display con TQ. • Selezione dei canali tramite il selettore rotativo • Premere a lungo il tasto A/F • Utilizzare il tasto A/F per selezionare tra off, CTCSS e DCS •... -
Page 65: Canale Emergenza 9 / 19
Quando viene impostato un canale da 41 a 80 (solo in modalità d), l'unità passa alla modalità FM indipendentemente dall'impostazione dei canali di livello inferiore. L'indicazione delle barre sul display mostra l'intensità del segnale (valori S) con 9 livelli in fase di ricezione. 5.7. -
Page 66: Ritardo Della Funzione Vox
. Maggiori sono le barre visualizzate, maggiore sarà la potenza del segnale. 5.10. Modalità scansione L’AE 6199 ANC dispone di una ricerca automatica dei canali, che può essere utilizzata per visualizzare i canali uno dopo l’altro. -
Page 67: Selezione Del Colore Del Display
canali o b) dopo circa 5 secondi di osservazione, qualora la comunicazione dovesse durare più a lungo. • È possibile annullare la scansione in qualsiasi momento premendo una seconda volta il tasto CH9/19. • Premendo il tasto di trasmissione si interrompe automaticamente anche il processo di scansione. -
Page 68: Altoparlante Esterno
Nella maggior parte dei casi ciò dovrebbe garantire il ripristino di tutte le funzioni della radio. 6. Altoparlante esterno A prescindere dai rumori ambientali, si consiglia il collegamento di un altoparlante esterno. È possibile collegare altoparlanti wireless comunemente presenti in commercio con impedenza da 4-8 ohm e potenza minima di 2-4 W. - Page 69 da 300 Hz fino a 3 kHz in Campo di frequenza modalità AM/FM Potenza dei canali adiacenti inferiore a 20 µW Sensibilità del microfono superiore a 3 mV Deviazione di frequenza FM inferiore a 2,0 kHz Grado di modulazione AM fino al 90% Distorsioni dei segnali inferiore al 5%...
-
Page 70: Tabella Delle Frequenze Dei Toni Ctcss
7.1. Tabella delle frequenze dei toni CTCSS Freq. (Hz) Freq. (Hz) CTCSS disattivato 127.3 67.0 131.8 71.9 136.5 74.4 141.3 77.0 146.2 79.7 151.4 82.5 156.7 85.4 162.2 88.5 167.9 91.5 173.8 94.8 179.9 97.4 186.2 100.0 192.8 103.5 203.5 107.2 210.7 110.9... -
Page 71: Garanzia E Informazioni Per Il Riciclaggio
8. Garanzia e informazioni per il riciclaggio Siamo tenuti per legge ad allegare ad ogni apparecchio informazioni sullo smaltimento e sulla garanzia, nonché una dichiarazione di conformità UE con le istruzioni per l'uso nei vari paesi. Tali informazioni sono disponibili nelle pagine seguenti. Garanzia di 2 anni a partire dalla data di acquisto Il produttore/rivenditore fornisce una garanzia di due anni per il presente prodotto a partire dalla data di acquisto. -
Page 72: Dichiarazione Di Conformità Ce
10. Dichiarazione di conformità CE Norme e direttive Con la presente Alan Electronics GmbH dichiara che l'apparecchio radio modello AE 6199 ANC è conforme alla normativa 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://service.alan-electronics.de/CE-Papiere/...
