GOOD HOUSEKEEPING Buckingham 90063 Owner's Manual

Bath ventilator with light and night light
Hide thumbs

Advertisement

Available languages

Available languages

Table of Contents

Buckingham
Bath Ventilator with Light and Night Light
Owner's Manual
Models
42101-01
90063/90064/90065/90068/90069
R20240816

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Buckingham 90063 and is the answer not in the manual?

Questions and answers

Related Manuals for GOOD HOUSEKEEPING Buckingham 90063

Summary of Contents for GOOD HOUSEKEEPING Buckingham 90063

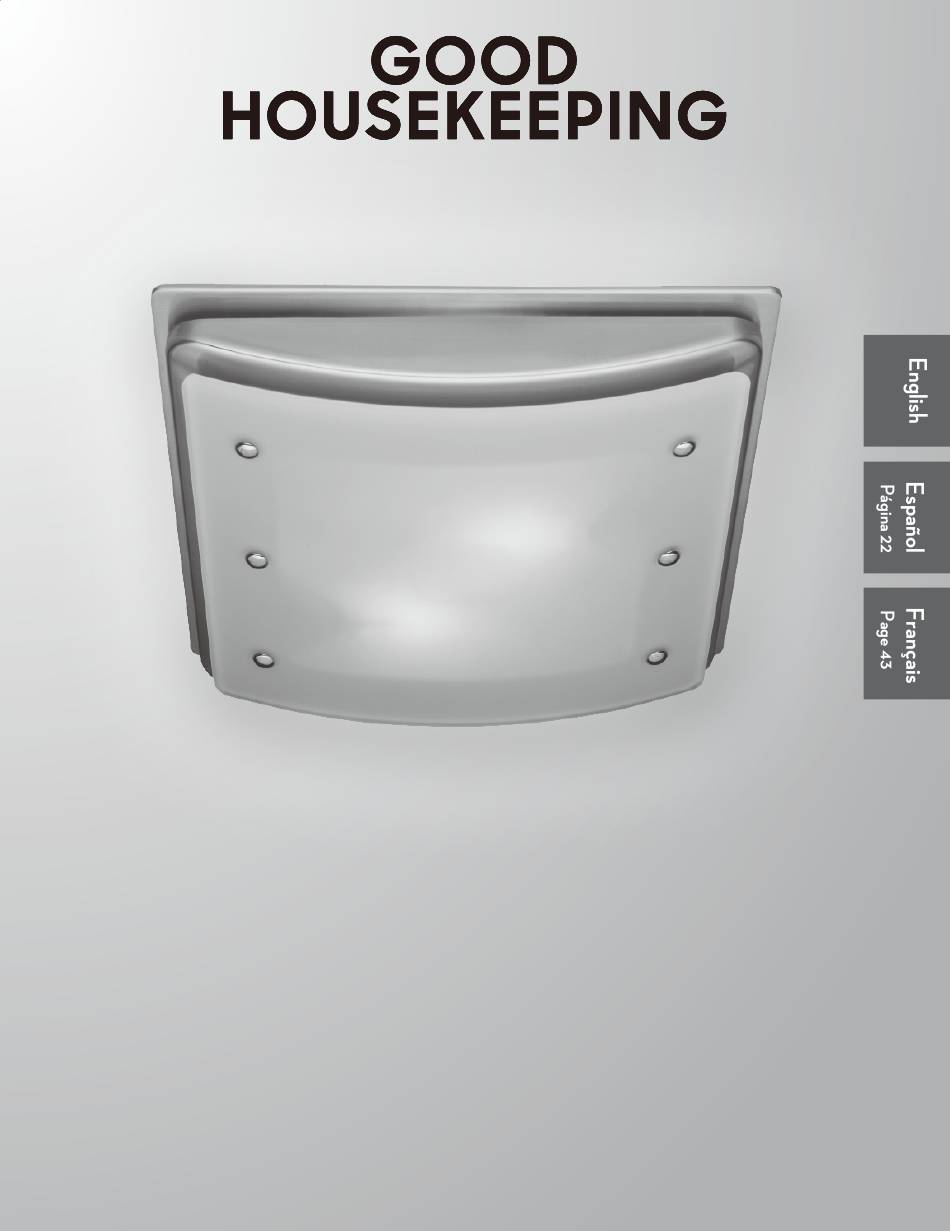

  • Page 1 Buckingham Bath Ventilator with Light and Night Light Owner’s Manual Models 42101-01 90063/90064/90065/90068/90069 R20240816...

  • Page 2: Preventative Maintenance

    W A R N I N G TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: Use this unit only in a manner intended by the manufacturer. Prevention Association ( NFPA), and the American If you have questions, contact the manufacturer.

  • Page 3: Before Installation

    Check all the parts. 95044-01-000 If damaged, call 1-888-880-3267 95022-01-000 for replacements. 75190-01-000 03242-07-133 95492-02-000 74508-03-133 3/8” Cable Connector 77520-01 65219 95740-01/02-000 Extra Screws NOTE: Connect power cable to 75184-01-133 housing with appropriate UL approved connector. 95366-01/02-000 Not lncluded. 42113-01 Included.
  • Page 4 Remove the motor/blower from the housing. Remove packing material. Remove the pre-loaded screw tip covers. Back out the pre-loaded screw tips until flush with the side of the housing. Remove the wiring cover screw. Remove the wiring cover. 42101-01 R20240801...
  • Page 5 Pop out the first wiring access slug. Use second Insert the strain relief into the housing and if needed. secure with the washer. Choose Installation Option For New Construction - attaching to joist go to step A11, page 5 For New Construction - suspended between joists go to step B11, page 8 For Existing Construction - accessible from above go to step C11, page 12 For Existing Construction - accessible only from below go to step D11, page 16 Note this item is rated for installation in insulated spaces.
  • Page 6 Tighten the strain relief screws. Pull wires through the strain relief. Ground Black Green 2 Pin Bare Copper White Black Main Switch 1 (AC In) Fan Motor White White Night Light Red Night Light 3 Pin Black Light Light Red Switch 1 (AC In) *Option Black Switch 2 (AC In) *Option Fan &...
  • Page 7 Connect 4" duct and vent to the outside. Tape joints. Connect wiring from the motor to the wiring cover plate. If ducting does not fit securely, an adapter may need to be purchased. Reinstall the motor by inserting the tabs and Secure the motor by tightening the 2 screws.
  • Page 8 Go to step on page 18 to attach grill. New Construction – suspended between joists Slide the mounting rails into brackets. Position the correct depth mark at the bottom edge of the joist based on the thickness of your sheetrock. 1/8"...
  • Page 9 Insert screws, leaving space between the screw Attach the rails onto the screws. head and the joist. Screws are not provided. Tighten screws. Pull wires through the strain relief. Tighten the strain relief screws. 42101-01 R20240801...
  • Page 10 Ground Black Green 2 Pin Bare Copper White Black Main Switch 1 (AC In) Fan Motor White White Night Light Night Light 3 Pin Light Black Light Red Switch 1 (AC In) *Option Black Switch 2 (AC In) *Option Fan & Main Light Together Connect wires as shown.
  • Page 11 Reinstall the motor by inserting the tabs and pushing Secure the motor by tightening the 2 screws. up into position. Make sure the wires are not pinched between the motor and the housing. O F F Turn on the power source. Test the motor.
  • Page 12 Existing Construction – accessible from above NO EXISTING FAN EXISTING FAN Use the provided sheetrock cutout template to mark Remove an existing fan and check to make sure the position. Use painter's masking tape to hold the opening is large enough to accommodate the new template in place.
  • Page 13 1/8" Bit Drill a hole in the center of each outline. Insert screws, leaving space between the screw head and the joist. Screws are not provided. Attach the rails onto the screws. Tighten screws. Connect 4" duct and vent to the outside. Tape joints. Pull wires through the strain relief.
  • Page 14 Tighten the strain relief screws. Ground Black Green 2 Pin Bare Copper White Black Main Switch 1 (AC In) Fan Motor White White Night Light Night Light 3 Pin Black Light Light Red Switch 1 (AC In) *Option Black Switch 2 (AC In) *Option Fan &...
  • Page 15 Connect wiring from the motor to the wiring Reinstall the motor by inserting the tabs and pushing cover plate. up into position. Make sure the wires are not pinched between the motor and the housing. Secure the motor by tightening the 2 screws. Turn on the power source.
  • Page 16 Existing Construction – accessible only from below EXISTING FAN Use the provided sheetrock cutout template to mark Remove an existing fan and check to make sure the position. Use painter's masking tape to hold the opening is large enough to accommodate the new template in place.
  • Page 17 Ground Black Green 2 Pin Bare Copper White Black Main Switch 1 (AC In) Fan Motor White White Night Light Red Night Light 3 Pin Black Light Light Red Switch 1 (AC In) *Option Black Switch 2 (AC In) *Option Fan & Main Light Together Connect wires as shown.
  • Page 18 Secure the motor by tightening the 2 screws. Turn on the power source. Go to step on page 18 O F F to attach grill. Test the motor. If the motor does not run, check the plug connection. Attaching the Grille Remove the thumbscrews.
  • Page 19 Connect wiring harness. DO NOT ALLOW THE Position the strain relief bracket between the plugs as shown, and screw into place. FIXTURE TO HANG FROM THE WIRING HARNESS. Slide light mount over posts and attach thumbscrews. Install 2 LED Max 15 Watt A-15 bulbs (Not Included) WARNING: To reduce the risk of electrical shock, and 1 Max 7 Watt C-7 bulb (Not Included).

  • Page 20: Troubleshooting

    Check the flapper to make sure it moves freely. If you need any assistance with setup, operation, or parts for your new Good Housekeeping bath ventilator, please call us. Our technical support staff is ready to help! We are open 24 hours a day, 7 days a week.

  • Page 21: Limited Warranty

    Good Housekeeping bath ventilator motor fails after the date of sale to you due to a defect in material or workmanship, labor and materials to repair the defect will be provided free of charge at our Service Department in Kennesaw, Georgia for the limited lifetime of the product.
  • Page 22 Buckingham Ventilador para baño con luz y luz de noche Manual del Propietario Modelos 42101-02 90063/90064/90065/90068/90069 R20240801...

  • Page 23: Mantenimiento Preventivo

    A D V E R T E N C I A PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUE ELÉCTRICO O LESIONES A PERSONAS, OBSERVE LO SIGUIENTE : 1. Utilice esta unidad sólo de la manera indicada por el fabricante. Si Calefacción y Aire acondicionado (ASHRAE), y los códigos tiene alguna pregunta, contacte con el fabricante.

  • Page 24: Antes De La Instalación

    Verifique todos los 95044-01-000 componentes. Si están dañados, llame al 1-888-880-3267 95022-01-000 para obtener un reemplazo. 75190-01-000 03242-07-133 95492-02-000 74508-03-133 Conector de cable de 3/8" 77520-01 65219 95740-01/02-000 Tornillos adicionales 75184-01-133 NOTA : Conecte el cable eléctrico a la cubierta con una 95366-01/02-000 conexión apropiada aprobada por UL.
  • Page 25 Retire el motor/soplador del alojamiento. Retire el material de embalaje. Retire las cubiertas de las puntas de tornillo precargadas. Retire las puntas de tornillo precargadas hasta que estén a nivel con el lado del alojamiento. Retire el tornillo de la cubierta del cableado. Retire la cubierta del cableado.
  • Page 26 Retire el primer tapón metálico de acceso del Inserte el manguito de alivio de tensión en la caja y cableado. Utilice el segundo si es necesario. sujételo firmemente con una arandela. Escoja la opción de instalación Para constricción nueva - fijación a la viga, vaya al paso A11, página 26 Para construcción nueva - suspendido entre vigas, vaya al paso B11, página 29 Para construcción existente - accesible desde arriba, vaya al paso C11, página 33 Para construcción existente - accesible sólo desde abajo, vaya al paso D11, página 37...
  • Page 27 Apriete los tornillos del aliviador de tensiones. Tienda los cables a través del manguito de alivio de tensión. Tierra Negro Verde clavijas Cobre desnudo Blanco Negro Interruptor principal 1 (CA) Motor del ventilador Blanco Blanco Luz de noche Rojo Luz de noche clavijas Negro Luz Rojo Interruptor 1 (CA)
  • Page 28 Conecte un ducto de 4" y ventile hacia el exterior. Conecte el cableado del motor a la placa de cubierta Aplique cinta a las uniones. Si el ducto no se ajusta del cableado. firmemente, puede ser necesario comprar un adaptador. Vuelva a instalar el motor/soplador introduciendo las Asegure el motor apretando los 2 tornillos.
  • Page 29 Vaya al paso en la página 39 para fijar la rejilla. Construcción nueva – suspendido entre vigas Deslice los rieles de montaje en los soportes. Ubique la correcta marca de profundidad en el borde inferior de la viga, según el espesor de su plancha de yeso.
  • Page 30 Introduzca los tornillos, dejando espacio entre la Fije los rieles con los tornillos. cabeza del tornillo y la viga. No se proporcionan los tornillos. Apriete los tornillos. Tienda los cables a través del manguito de alivio de tensión. Apriete los tornillos del aliviador de tensiones. 42101-02 R20240801...
  • Page 31 Tierra Negro Verde clavijas Cobre desnudo Blanco Negro Interruptor principal 1 (CA) Motor del ventilador Blanco Blanco Luz de noche Rojo Luz de noche clavijas Negro Luz Rojo Interruptor 1 (CA) *Opción Negro Interruptor 2 (CA) *Opción Ventilador y luz principal juntos Conecte los alambres como se muestra.
  • Page 32 Vuelva a instalar el motor introduciendo las pestañas Asegure el motor apretando los 2 tornillos. y levantando a su posición. Asegúrese que los alambres no se pellizquen entre el motor y el alojamiento. Encienda la fuente de alimentación. Pruebe el motor. Si el motor no funciona, verifique la conexión del enchufe.
  • Page 33 Construcción existente – accesible desde arriba NO EXISTING FAN VENTILADOR EXISTENTE Retire el ventilador existente y asegúrese que la Utilice la plantilla de recorte de yeso suministrada abertura sea suficientemente grande para acomodar para marcar la posición. Utilice cinta adhesiva de el alojamiento del motor/soplador nuevo pintor para sujetar la plantilla.
  • Page 34 broca de 1/8 de pulg. Taladre un agujero en el centro de cada perfil. Introduzca los tornillos, dejando espacio entre la cabeza del tornillo y la viga. No se proporcionan los tornillos. Fije los rieles con los tornillos. Apriete los tornillos. Conecte un ducto de 4"...
  • Page 35 Apriete los tornillos del aliviador de tensiones. Tierra Negro Verde clavijas Cobre desnudo Blanco Negro Interruptor principal 1 (CA) Motor del ventilador Blanco Blanco Luz de noche Rojo Luz de noche clavijas Negro Luz Rojo Interruptor 1 (CA) *Opción Negro Interruptor 2 (CA) *Opción Ventilador y luz principal juntos Conecte los alambres como se muestra.
  • Page 36 Conecte el cableado del motor a la placa de Vuelva a instalar el motor introduciendo las pestañas cubierta del cableado. y levantando a su posición. Asegúrese que los alambres no se pellizquen entre el motor y el alojamiento. Asegure el motor apretando los 2 tornillos. Encienda la fuente de alimentación.
  • Page 37 Construcción existente – accesible sólo desde abajo VENTILADOR EXISTENTE Retire el ventilador existente y asegúrese que la Utilice la plantilla de recorte de yeso suministrada abertura sea suficientemente grande para acomodar para marcar la posición. Utilice cinta adhesiva de el alojamiento del motor/soplador nuevo pintor para sujetar la plantilla.
  • Page 38 Tierra Negro Verde clavijas Cobre desnudo Blanco Negro Interruptor principal 1 (CA) Motor del ventilador Blanco Blanco Luz de noche Rojo Luz de noche clavijas Negro Luz Rojo Interruptor 1 (CA) *Opción Negro Interruptor 2 (CA) *Opción Ventilador y luz principal juntos Conecte los alambres como se muestra.
  • Page 39 Asegure el motor apretando los 2 tornillos. Encienda la fuente de alimentación. Vaya al paso en la página 39 para fijar la reijilla Pruebe el motor. Si el motor no funciona, verifique la conexión del enchufe. Fijación de la rejilla Retire los tornillos de mano.
  • Page 40 Conecte el mazo de cables. NO PERMITA QUE Coloque el soporte del aliviador de tensiones entre los EL ARTEFACTO DE ILUMINACIÓN enchufes mostrados y enrósquelo en posición. CUELGUE DEL MAZO DE CABLES. Instale los tornillos de mano. Instale 2 bombillas LED A-15 de 15 vatios como ADVERTENCIA: Para reducir el riesgo de máximo (No incluidas) y 1 bombilla C-7 de 7 vatios descarga eléctrica,los 4 tornillos de mano DEBEN...

  • Page 41: Solución De Problemas

    Verifique la clapeta para asegurarse que se mueva con libertad. Si necesita ayuda con la configuración, el funcionamiento o las piezas de su Good Housekeeping Extractor de aire para baño, llámenos. ¡Nuestro personal de servicio técnico está listo para ayudarlo! Estamos abiertos las 24 horas del día, los 7 días de la semana.

  • Page 42: Garantía Limitada

    Si el motor de su ventilador de baño Good Housekeeping falla en algún momento después de la fecha de venta debido a un defecto en el material o en la mano de obra, el trabajo y los materiales para reparar el defecto se proporcionarán de forma gratuita en nuestro centro de servicio técnico más cercano o en nuestro Departamento de Servicio Técnico en Kennesaw, Georgia, durante la vida útil...
