Toyama TE65V Owner's Manual

Gasoline 4 stroke vertical

Hide thumbs

page of 44

/ 44
Bookmarks

Quick Links

Download this manual

TE65V

TE50V

TE125VE

TE175VE

TE195VE-XP

TE200VE-XP

GASOLINE 4 STROKE VERTICAL

MOTOR VERTICAL 4T A GASOLINA

PLEASE READ THIS MANUAL CAREFULLY. IT CONTAINS INFORMATION FOR YOUR SAFETY.

POR FAVOR, LEA ATENTAMENTE ESTE MANUAL. CONTIENE INFORMACIÓN PARA SU SEGURIDAD.

POR FAVOR, LEIA ATENTAMENTE ESTE MANUAL. ELE CONTÉM INFORMAÇÕES PARA SUA SEGURANÇA.

OWNER'S MANUAL

GUÍA DEL PROPIETARIO • MANUAL DO PROPRIETÁRIO

Need help?

Do you have a question about the TE65V and is the answer not in the manual?

Questions and answers

Summary of Contents for Toyama TE65V

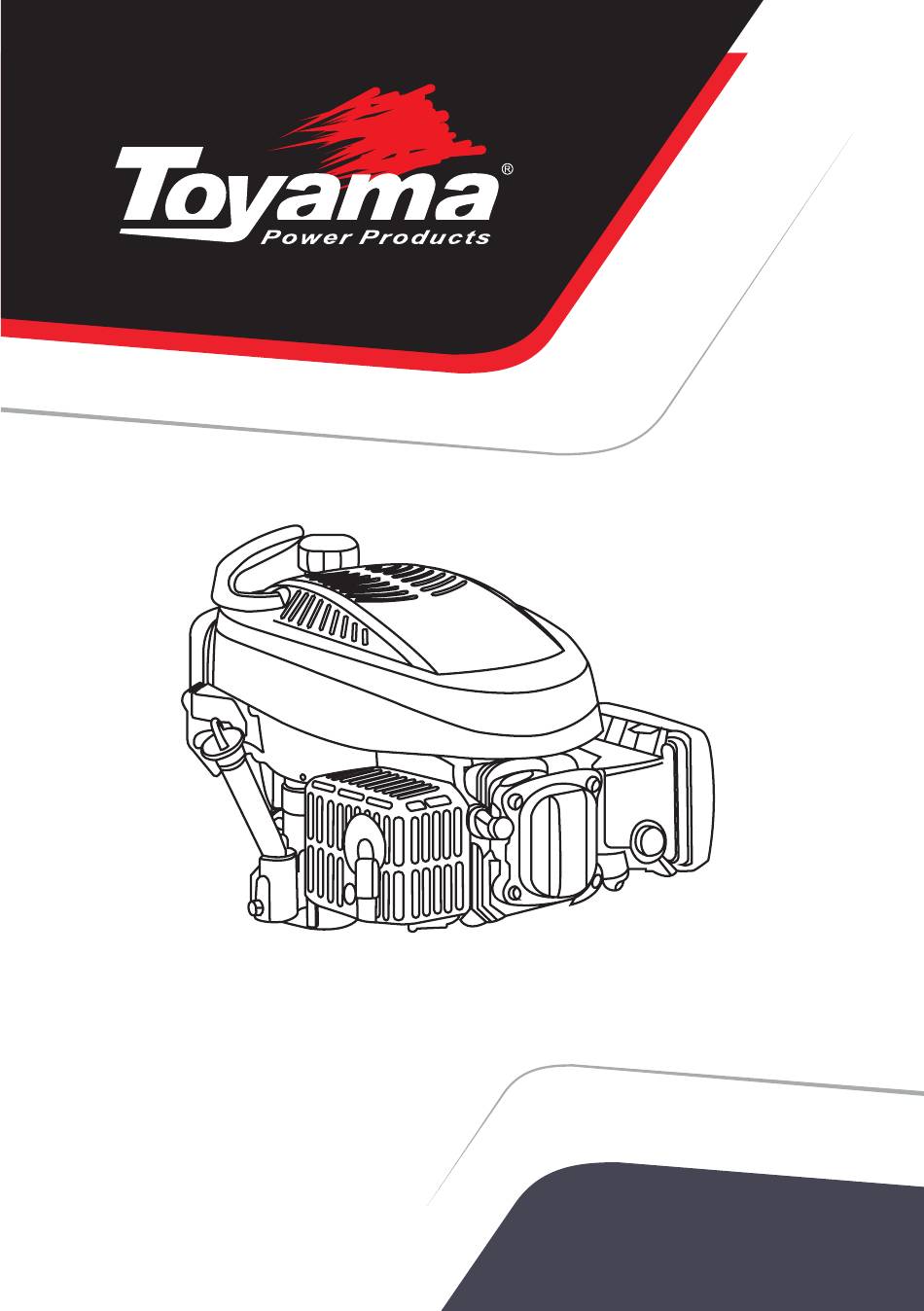

Page 1 TE65V TE65V TE50V TE125VE TE175VE TE195VE-XP TE200VE-XP GASOLINE 4 STROKE VERTICAL MOTOR VERTICAL 4T A GASOLINA MOTOR VERTICAL 4T A GASOLINA OWNER’S MANUAL PLEASE READ THIS MANUAL CAREFULLY. IT CONTAINS INFORMATION FOR YOUR SAFETY. POR FAVOR, LEA ATENTAMENTE ESTE MANUAL. CONTIENE INFORMACIÓN PARA SU SEGURIDAD.
Page 4 INDEX / INDICE / SUMÁRIO PREFACE / PROLOGO / PREFÁCIO SAFETY SYMBOLS / SIMBOLOS DE SEGURIDAD / SÍMBOLOS DE SEGURANÇA SPECIFICATIONS / ESPECIFICACIONES / ESPECIFICAÇÕES ENGINE PARTS POSITION / UBICACIÓN DE LOS COMPONENTES DEL MOTOR / LOCA- LIZAÇÃO DOS COMPONENTES DO MOTOR CARES WHEN OPERATING YOUR LAWN MOWER / CUIDADOS AL FUNCIONAR SU CORTADOR / CUIDADOS AO OPERAR O SEU CORTADOR INSPECTION BEFORE OPERATING / INSPECCIÓN ANTES DEL FUNCIONAMIENTO /...
Page 5 STOPPING THE ENGINE WITH MANUAL STARTER / APAGANDO EL MOTOR COM ARRANQUE MANUAL / DESLIGANDO O MOTOR COM PARTIDA MANUAL MAINTENANCE SCHEDULE / CRONOGRAMA DE MANTENIMIENTO / CRONOGRAMA DE MANUTENÇÃO REPLACING THE ENGINE OIL / CAMBIANDO EL ACEITE DEL MOTOR / TROCANDO O ÓLEO DO MOTOR CLEANING THE SPARK PLUG / LIMPIANDO LA BUJÍA / LIMPANDO A VELA REPLACING THE SPARK PLUG / CAMBIANDO LA BUJÍA / TROCANDO A VELA...
Page 6 PREFACE / PROLOGO / PREFÁCIO PREFACE Thank you for purchasing TOYAMA product. This manual covers the operati on and maintenance of your product. The informati on and speciﬁ cati ons included in this publicati on were in eﬀ ect at the ti me of approval for printi ng. No part of this publicati on may be reproduced without writt en permission.
Page 8 SAFETY SYMBOLS / SIMBOLOS DE SEGURIDAD / SÍMBOLOS DE SEGURANÇA The following symbols are intended to remind you of the safety precauti ons to be followed. Los siguientes símbolos ti enen el objeti vo de recordarle las precauciones de seguridad que deben respetarse.
Page 9 SPECIFICATIONS / ESPECIFICACIONES / ESPECIFICAÇÕES MODEL / MODELO / MODELO: TE65V-HF TE65V TE50V TE125VE TE175VE TE195VE-XP TE200VE-XP 4-STROKE VERTICAL SHAFT ENGINE, AIR COOLED, SINGLE CYLINDER, OHV / MOTOR ENGINE TYPE / TIPO MOTOR / MONOCILINDRICO, EJE VERTICAL, 4 TIEMPOS, OHV, REFRIGERADO POR AIRE, GASOLINA / MOTOR MONOCILÍNDRICO, EIXO VERTICAL, 4 TEMPOS, OHV, REFRIGERADO A AR,...
Page 10 ENGINE PARTS POSITION / UBICACIÓN DE LOS COMPONENTES DEL MOTOR / LOCALIZAÇÃO DOS COMPONENTES DO MOTOR ENGLISH ESPAÑOL PORTUGUÊS STARTING HANDLE PALANCA DE ARRANQUE MANÍPULO DE PARTIDA OIL LEVEL DIPSTICK VARILLA DEL NIVEL DEL ACEITE VARETA DO NÍVEL DO ÓLEO FUEL TANK TANQUE DE COMBUSTIBLE TANQUE DE COMBUSTÍVEL...
Page 11 CARES WHEN OPERATING YOUR LAWN MOWER / CUIDADOS AL FUNCIONAR SU CORTADOR / CUIDADOS AO OPERAR O SEU CORTADOR - I READ THE MANUAL CAREFULLY; LEA EL MANUAL CON ATENCIÓN; LEIA O MANUAL COM ATENÇÃO; NEVER USE THIS EQUIPMENT WHEN YOU ARE TIRED, SLEEPY, ON THE EFFECT OF ALCOHOL, DRUGS OR OTHER SUBSTANCES;...
Page 12 CARES WHEN OPERATING YOUR LAWN MOWER / CUIDADOS AL FUNCIONAR SU CORTADOR / CUIDADOS AO OPERAR O SEU CORTADOR - II NEVER ALLOW CHILDREN OR USERS WHO ARE UNABLE TO UNDERSTAND THE INSTRUCTIONS GIVEN IN THIS MANUAL TO USE THE ENGINE; NUNCA PERMITA QUE NIÑOS O USUARIOS INCAPACES DE COMPRENDER LAS INS- TRUCCIONES DADAS EN ESTE MANUAL UTILICEN EL MOTOR;...
Page 13 CARES WHEN OPERATING YOUR LAWN MOWER / CUIDADOS AL FUNCIONAR SU CORTADOR / CUIDADOS AO OPERAR O SEU CORTADOR - III NEVER REMODEL OR MODIFY THE PRODUCT. THESE ACTIONS RESULT IN LOSS OF WARRANTY; NO REMUEVE NI MODIFIQUE EL PRODUCTO. ESTAS ACCIONES ACARREAN LA PÉRDIDA DE LA GARANTÍA;...
Page 14 INSPECTION BEFORE OPERATING / INSPECCIÓN ANTES DEL FUNCIONAMIENTO / INSPEÇÃO ANTES DO FUNCIONAMENTO - I CHECK THE FUEL LEVEL; VERIFIQUE EL NIVEL DE COMBUSTIBLE; VERIFIQUE O NÍVEL DE COMBUSTÍVEL; CHECK THE ENGINE OIL LEVEL; VERIFIQUE EL NIVEL DE ACEITE DEL MOTOR; VERIFIQUE O NÍVEL DE ÓLEO DO MOTOR;...
Page 15 INSPECTION BEFORE OPERATING / INSPECCIÓN ANTES DEL FUNCIONAMIENTO / INSPEÇÃO ANTES DO FUNCIONAMENTO - II CHECK FOR SIGNS OF MALFUNCTION; VERIFIQUE SI EXISTEN SEÑALES DE DAÑOS; VERIFIQUE SE EXISTEM SINAIS DE AVARIAS; VERIFY TIGHTNESS OF NUTS AND BOLTS; VERIFIQUE EL APRIETO DE LAS TUERCAS Y TORNILLOS; VERIFIQUE O APERTO DE PORCAS E PARAFUSOS;...
Page 16 CHECKING THE OIL ENGINE LEVEL / VERIFICANDO EL NIVEL DE ACEITE DEL MOTOR / VERIFICANDO O NÍVEL DE ÓLEO DO MOTOR - I PLACE THE ENGINE ON FLAT SURFACE; COLOQUE EL MOTOR EN UNA SUPERFICIE PLANA Y NIVELADA; COLOQUE O MOTOR EM UMA SUPERFÍCIE PLANA E NIVELADA; REMOVE THE CAP (DIPSTICK) AND CLEAN IT;...
Page 17 CHECKING THE OIL ENGINE LEVEL / VERIFICANDO EL NIVEL DE ACEITE DEL MOTOR / VERIFICANDO O NÍVEL DE ÓLEO DO MOTOR - II WHEN LEVEL IS BELOW OR NEAR THE LOWER LIMIT, COMPLETE WITH OIL, NOT EXCE- EDING THE UPPER LIMIT; CON EL NIVEL DEBAJO O CERCA DEL LÍMITE INFERIOR COMPLETAR CON ACEITE, NO EXCEDIENDO EL LÍMITE SUPERIOR;...
Page 18 FUELING TANK / ABASTECIENDO EL TANQUE DE COMBUSTIBLE / ABASTECENDO O TANQUE DE COMBUSTÍVEL REMOVE THE TANK CAP; REMUEVA LA TAPA DEL TANQUE; RETIRE A TAMPA DO TANQUE; FILL WITH FUEL AND DO NOT EXCEED THE MAXIMUM LEVEL; COMPLETE CON COMBUSTIBLE, EVITANDO EXCEDER EL NIVEL MÁXIMO; COMPLETE COM COMBUSTÍVEL, DE FORMA QUE NÃO EXCEDA O NÍVEL MÁXIMO;...
Page 19 STARTING THE ENGINE WITH MANUAL STARTER / ENCENDIENDO EL MOTOR CON ARRANQUE MANUAL / LIGANDO O MOTOR COM PARTIDA MANUAL MOVE THE STOP LEVER UNTIL THE ENGINE ROTATES FREELY; MUEVA LA PALANCA DE PARADA HASTA QUE EL MOTOR GIRE LIBREMENTE; MOVA A ALAVANCA DE PARADA, ATÉ...
Page 20 STARTING THE ENGINE WITH ELECTRIC STARTER / ENCENDIENDO EL MOTOR CON ARRANQUE ELECTRICO / LIGANDO O MOTOR COM PARTIDA ELÉTRICA WITH THE ENGINE, COOL OR FIRST START OF THE DAY, POSITION THE THROTTLE LEVER SLIGHTLY TO THE RIGHT (+) AND POSITION THE CHOKE LEVER IN THE CLOSED POSITION;...
Page 21 BATTERY CONNECTION FOR ENGINES WITH ELECTRIC STARTER / CONEXION DE LA BATERIA PARA MOTORES COM ARRANQUE ELECTRICO / CONEXÃO DA BATERIA PARA MOTORES COM PARTIDA ELÉTRICA CONNECT THE POSITIVE BATTERY CABLE (+) TO THE STARTER SOLENOID TERMI- NAL; CONECTE EL CABLE POSITIVO DE LA BATERÍA (+) AL TERMINAL DEL SOLENOIDE DE AR- RANQUE;...
Page 22 SETTING ENGINE SPEED / ESTABLECIENDO LA VELOCIDAD DEL MOTOR / ESTABELE- CENDO A VELOCIDADE DO MOTOR MOVE THE THROTTLE LEVER TO THE LEFT TO INCREASE THE ROTATION SPEED; MUEVA LA PALANCA DEL ACELERADOR PARA LA IZQUIERDA PARA AUMENTAR LA RO- TACIÓN;...
Page 23 STOPPING THE ENGINE WITH MANUAL STARTER / APAGANDO EL MOTOR COM ARRANQUE MANUAL / DESLIGANDO O MOTOR COM PARTIDA MANUAL MOVE THE THROTTLE LEVER TO THE RIGHT TO REDUCE THE ROTATION SPEED; MUEVA LA PALANCA DEL ACELERADOR PARA LA DERECHA PARA DISMINUIR LA ROTA- CIÓN;...
Page 24 STOPPING THE ENGINE WITH MANUAL STARTER / APAGANDO EL MOTOR COM ARRANQUE MANUAL / DESLIGANDO O MOTOR COM PARTIDA MANUAL MOVE THE CONTROL LEVER TO THE SLOW POSITION; MUEVA LA PALANCA DE ACELERACIÓN PARA LA POSICIÓN LENTO; MOVA A ALAVANCA DE ACELERAÇÃO PARA A POSIÇÃO DE LENTO; TURN THE KEY TO THE OFF POSITION;...
Page 25 VERIFICAR E TROCAR (SE NECES- TIBLE* SÁRIO) TUBO DE COMBUSTÍVEL* *THESE SERVICES MUST BE DONE AT AUTHORIZED TOYAMA TECHNICAL ASSISTANCE. *ESTOS SERVICIOS DEBEN SER REALIZADOS EN UNA ASISTENCIA TÉCNICA TOYAMA AUTORIZADA. *ESTES SERVIÇOS DEVEM SER REALIZADOS NAS ASSISTÊNCIAS TÉCNICAS AUTORIZADAS TOYAMA.
Page 26 IS STILL WARM, DRAIN THE CRANKCASE OIL / TOYAMA ENGINES DO NOT COME WITH OIL IN THE CRANKCASE. NO INCLINE EL MOTOR O EL EQUIPO EN UN ÁNGULO QUE PUEDA OCASIONAR FUGA DE COMBUSTIBLE / MIENTRAS EL MOTOR ESTE TIBIO, ESCURRA EL ACEITE DEL CÁRTER / LOS MOTORES TOYAMA NO VIENEN CON ACEITE EN EL CÁRTER.
Page 27 REPLACING THE ENGINE OIL / CAMBIANDO EL ACEITE DEL MOTOR / TROCANDO O ÓLEO DO MOTOR– II REINSTALL AND TIGHTEN THE OIL DRAIN BOLT; COLOQUE NUEVAMENTE Y APRIETE EL TORNILLO DE DRENAJE DE ACEITE; RECOLOQUE E APERTE O PARAFUSO DE DRENAGEM DE ÓLEO; ‘‘‘‘‘‘‘...
Page 28 CLEANING THE SPARK PLUG / LIMPIANDO LA BUJÍA / LIMPANDO A VELA - I TURN OFF THE ENGINE AND ALLOW TO COOL; APAGUE EL MOTOR Y ESPERE HASTA QUE SE ENFRÍE; DESLIGUE O MOTOR E AGUARDE ESFRIAR; DISCONNECT THE SPARK PLUG PROTECTION; DESCONECTE LA PROTECCIÓN DE LA BUJÍA;...
Page 29 CLEANING THE SPARK PLUG / LIMPIANDO LA BUJÍA / LIMPANDO A VELA - II CHECK THE SPACING BETWEEN THE ELECTRODE AND THE SPARK PLUG. CORRECT IF NECESSARY, SETTING BETWEEN 0,7 AND 0,8 mm; VERIFIQUE EL ESPACIAMIENTO ENTRE EL ELECTRODO Y LA BUJÍA. CORRIJA SI ES NECE- SARIO DEJANDO ENTRE 0,7 Y 0,8 mm;...
Page 30 REPLACING THE SPARK PLUG / CAMBIANDO LA BUJÍA / TROCANDO A VELA - I TURN OFF THE ENGINE AND ALLOW TO COOL; APAGUE EL MOTOR Y ESPERE HASTA QUE SE ENFRÍE; DESLIGUE O MOTOR E AGUARDE ESFRIAR; DISCONNECT THE SPARK PLUG PROTECTION; DESCONECTE LA PROTECCIÓN DE LA BUJÍA;...
Page 31 REPLACING THE SPARK PLUG / CAMBIANDO LA BUJÍA / TROCANDO A VELA - II REINSTALL THE NEW SPARK PLUG BY USING YOUR HAND, THREADING ONLY WHAT IS NECESSARY; INSTALE LA NUEVA BUJÍA MANUALMENTE, ROSCANDO SOLO LO NECESARIO; REINSTALE A VELA NOVA MANUALMENTE, ROSQUEANDO APENAS O NECESSÁRIO; AFTER SETTING THE SPARK PLUG, TIGHTEN WITH A WRENCH GIVING A 1/4 TURN;...
Page 32 CLEANING THE CARBURETOR CUP / LIMPIEZA DEL VASO DEL CARBURADOR / LIM- PEZA DA CUBA DO CARBURADOR WITH THE FUEL TANK EMPTY, REMOVE THE FIXATION BOLT OF THE CUP; CON EL TANQUE DE COMBUSTIBLE VACÍO, RETIRE EL TORNILLO DE FIJACIÓN DEL VASO; COM O TANQUE DE COMBUSTÍVEL VAZIO, REMOVA O PARAFUSO DE FIXAÇÃO DA CUBA;...
Page 33 AIR FILTER MAINTENANCE / MANTENIMIENTO FILTRO DE AIRE / MANUTENÇÃO DO FILTRO DE AR - I REMOVE THE COVER BY PRESSING ON THE TABS; RETIRE LA TAPA PRESIONANDO LAS PRESILLAS; RETIRE A TAMPA PRESSIONANDO AS PRESILHAS; x3 Max REMOVE THE ELEMENTS; RETIRE LOS ELEMENTOS;...
Page 34 AIR FILTER MAINTENANCE / MANTENIMIENTO FILTRO DE AIRE / MANUTENÇÃO DO FILTRO DE AR - II CLEAN ANY INTERNAL DIRT ON THE HOUSING WITH A DAMP CLOTH; LIMPIAR TODA SUCIEDAD INTERNA DE LA CARCASA CON UN PAÑO HÚMEDO; LIMPE TODA SUJEIRA INTERNA DA CARCAÇA COM PANO ÚMIDO; REINSTALL THE POLYETHYLENE ELEMENT OVER THE PAPER FILTER AND REINSTALL;...
Page 35 IDLE ADJUSTMENT / REGULAJE DE LA MARCHA LENTA / REGULAGEM DA MARCHA LENTA RUN THE ENGINE AND LET IT WARM UP; FUNCIONE EL MOTOR Y DÉJELO CALENTAR; FUNCIONE O MOTOR E DEIXE-O AQUECER; MOVE THE THROTTLE LEVER TO THE SLOW POSITION; MUEVA LA PALANCA DEL ACELERADOR A LA POSICIÓN LENTA;...
Page 36 STORAGE / ALMACENAMIENTO / ARMAZENAMENTO – I REMOVE ALL FUEL FROM THE TANK THROUGH THE CARBURETOR DRAIN BOLT; QUI- TE TODO EL COMBUSTIBLE DEL TANQUE A TRAVÉS DEL TORNILLO DE DRENAJE DEL CARBURADOR; REMOVA TODO O COMBUSTÍVEL DO TANQUE ATRAVÉS DO PARAFUSO DE DRENO DO CARBURADOR;...
Page 37 STORAGE / ALMACENAMIENTO / ARMAZENAMENTO – II REMOVE THE SPARK PLUG, PUT ABOUT 5 ml OF CLEAN OIL INTO THE CYLINDER; RETIRE LA BUJÍA, COLOQUE CERCA DE 5 ml DE ACEITE DE MOTOR LIMPIO DENTRO DEL CILINDRO; RETIRE A VELA DE IGNIÇÃO, COLOQUE CERCA DE 5 ml DE ÓLEO DE MOTOR LIMPO DEN- TRO DO CILINDRO;...
Page 38 STORAGE / ALMACENAMIENTO / ARMAZENAMENTO – III USING A WET CLOTH WITH NON-FLAMMABLE SOLVENT, CLEAN THE METAL PARTS OF THE ENGINE; CON UN PAÑO HUMEDECIDO EN ACEITE LIMPIE LAS PARTES METÁLICAS DEL MOTOR; COM UM PANO UMEDECIDO EM SOLVENTE NÃO INFLAMÁVEL, LIMPE AS PARTES ME- TÁLICAS DO MOTOR;...
Page 39 TRANSPORT / TRANSPORTE / TRANSPORTE IF THE ENGINE WAS RUNNING, WAIT AT LEAST 15 MINUTES FOR COOLING; SI EL MOTOR ESTABA FUNCIONANDO, ESPERÉ AL MENOS 15 MINUTOS HASTA QUE SE ENFRIÉ; CASO O MOTOR ESTEJA EM OPERAÇÃO, AGUARDE AO MENOS 15 MINUTOS ATÉ ESFRIAR; PUT THE ENGINE IN FLAT SURFACES TO PREVENT OIL AND FUEL SPILLS;...
Page 40 Warranty Request. TOYAMA DO BRASIL MAQUINAS LTDA., trusti ng in the quality of its equipment, will extend the war- ranty for an additi onal 90 (ninety) days, in additi on to the legal term described above, if the equip- ment(s) is/are used for domesti c use.
Page 41 TOYAMA DO BRASIL MAQUINAS LTDA., conﬁ ando en la calidad de sus equipos, extenderá la garantí a por otros 90 (noventa) días, más allá del período legal descrito anteriormente, si el(los) equipo(s) se uti liza(n) para uso domésti co.
Page 42 Solicitação de Garanti a. A TOYAMA DO BRASIL MAQUINAS LTDA., por conﬁ ar na qualidade de seus equipamentos, estenderá a garanti a por mais 90 (noventa) dias, além do prazo legal acima descrito, caso o(s) equipamento(s) seja(m) uti lizado(s) para uso domésti co.
Page 43 11/2024 TY_TEV_M_MA_R05...
