EBERTH GG1-ER163-5.5-Q19.05 Operating Instructions Manual

4-stroke petrol stationary engine

Table of Contents

Available languages

Quick Links

Download this manual

STANDMOTOR

BEDIENUNGSANLEITUNG

EN FR IT ES NL PL SE

4T BENZIN

GG1-ER163-5.5-Q19.05

GG1-ER163-5.5-P19.05

GG1-ER163-5.5-V19

GG1-ER163-5.5-S20_DE

GG1-ER196-6.5-Q19.05

GG1-ER196-6.5-P19.05

GG1-ER196-6.5-V19_DE

GG1-ER196-6.5-S20_DE

GG1-ER196-6.5-Q19.05E

GG1-ER196-6.5-P19.05E

GG1-ER196-6.5-V19E

GG1-ER196-6.5-S20E

GG1-ER389-13-S25

GG1-ER389-13-Q25.4

GG1-ER389-13-P25.4

GG1-ER389-13-V22

GG1-ER389-13-S25E

GG1-ER389-13-Q25.4E

GG1-ER389-13-P25.4E

GG1-ER389-13-V22E

GG1-ER420-15-S25

GG1-ER420-15-Q25.4

GG1-ER420-15-P25.4

GG1-ER420-15-V22

GG1-ER420-15-S25E

GG1-ER420-15-Q25.4E

GG1-ER420-15-P25.4E

GG1-ER420-15-V22E

Table of Contents

Need help?

Do you have a question about the GG1-ER163-5.5-Q19.05 and is the answer not in the manual?

Questions and answers

Summary of Contents for EBERTH GG1-ER163-5.5-Q19.05

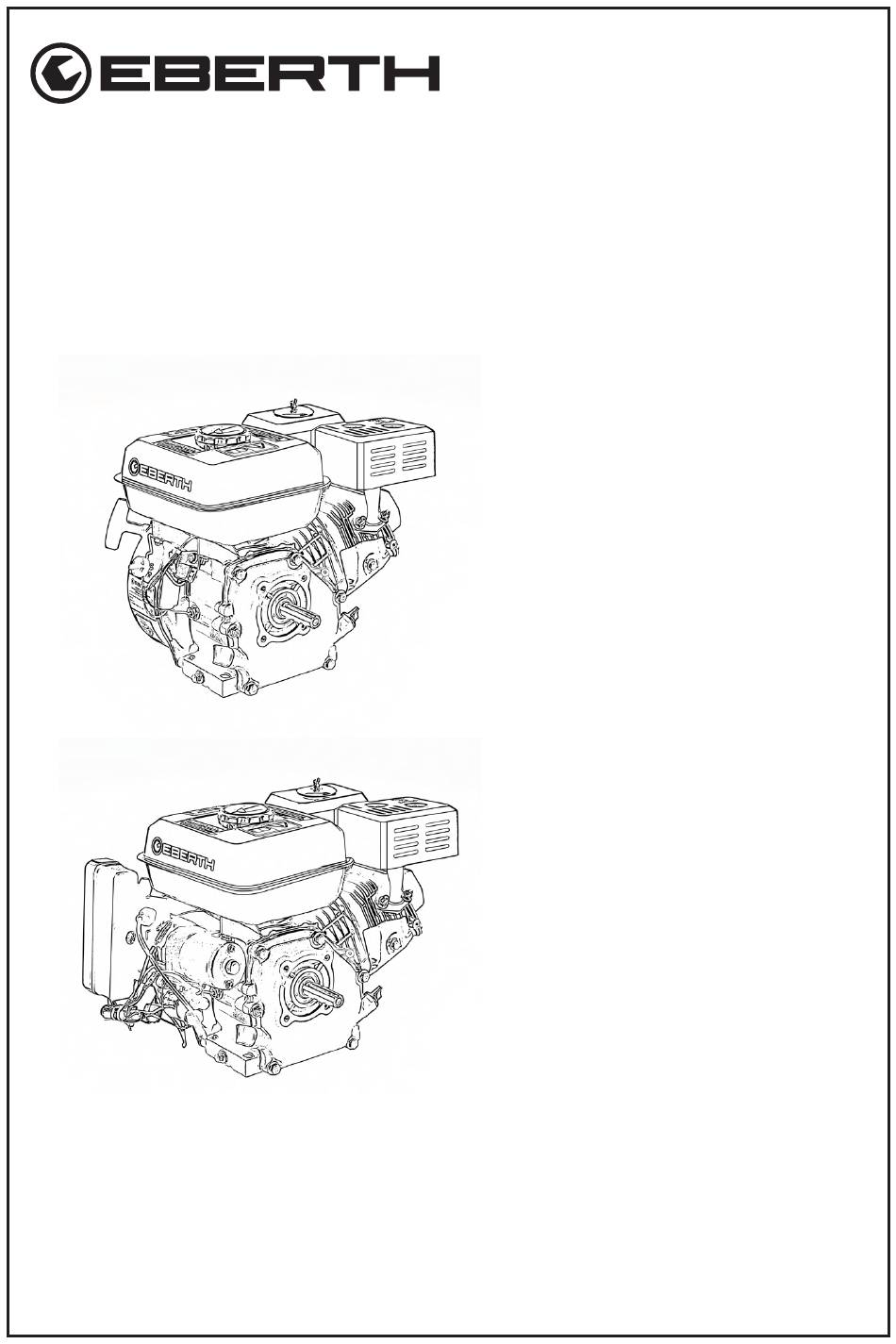

Page 1 4T BENZIN 4T BENZIN STANDMOTOR STANDMOTOR GG1-ER163-5.5-Q19.05 GG1-ER163-5.5-P19.05 GG1-ER163-5.5-V19 GG1-ER163-5.5-S20_DE GG1-ER196-6.5-Q19.05 GG1-ER196-6.5-P19.05 GG1-ER196-6.5-V19_DE GG1-ER196-6.5-S20_DE GG1-ER196-6.5-Q19.05E GG1-ER196-6.5-P19.05E GG1-ER196-6.5-V19E GG1-ER196-6.5-S20E GG1-ER389-13-S25 GG1-ER389-13-Q25.4 GG1-ER389-13-P25.4 GG1-ER389-13-V22 GG1-ER389-13-S25E GG1-ER389-13-Q25.4E GG1-ER389-13-P25.4E GG1-ER389-13-V22E GG1-ER420-15-S25 GG1-ER420-15-Q25.4 GG1-ER420-15-P25.4 GG1-ER420-15-V22 GG1-ER420-15-S25E BEDIENUNGSANLEITUNG GG1-ER420-15-Q25.4E GG1-ER420-15-P25.4E EN FR IT ES NL PL SE...
Page 2: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis ........................2 Bestimmungsgemäße Verwendung ...................3 Zeichenerklärung ........................4 Warnhinweise ...........................4 Gebots- und Verbotszeichen ....................5 Symbole und Abbildungen ......................5 Allgemeine Sicherheitshinweise ....................6 Allgeimen ..........................6 Brand-, Explosionsgefahr und heiße Oberflächen ..............7 Betriebsstoffe, Flüssigkeiten, Dämpfe und Abgase ..............8 Restrisiken ............................9 Nach der Lieferung ........................9 Gerätebeschreibung .........................10 Montage ............................
Page 3: Bestimmungsgemäße Verwendung
Lesen Sie sich die Bedienungsanleitung sorgfältig durch! Die Bedienperson muss zur Gewährleistung der sicheren Handhabung die Bedienungsanleitung lesen und verstehen. Auch Bediener mit Erfahrung mit dem Gerät müssen die Bedienungsanleitung lesen und verstehen. Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Gebrauch lebensgefährlich gefährden.
Page 4: Zeichenerklärung
Zeichenerklärung Wichtige sicherheits- und gerätetechnische Hinweise sind in dieser Bedienungsanleitung durch Zeichen gekennzeichnet. Befolgen Sie die Hinweise, um Personen- und Sachschäden zu vermeiden. Warnhinweise Dieses Zeichen macht auf unmittelbar drohende Gefahr auf- merksam, die zu schweren Körperverletzungen oder zum Tod führt.
Page 5: Gebots- Und Verbotszeichen
Gebots- und Verbotszeichen Schutzhandschuhe benutzen. Gehörschutz und Schutzbrille tragen. Offene Flammen oder das Rauchen in der Nähe des Geräts ist streng verboten! Symbole und Abbildungen Bitte lesen Sie vor der Benutzung die Bedienungsanleitung! Tipp! Dieses Symbol hebt Tipps und Informationen hervor, die für eine effiziente und störungsfreie Bedienung der Maschine zu beachten sind.
Page 6: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Beachten Sie die Sicherheits- und Warnhinweise auf dem Gerät und leisten Sie den Hinweisen Folge! Neben den Hinweisen in dieser Be- dienungsanleitung müssen die allgemeinen Sicherheits- und Unfall- verhütungsvorschriften des Gesetzgebers berücksichtigt werden. Allgeimen • Als Erstbenutzer lassen Sie sich von einem Fachmann einweisen. Kinder und Jugend- liche unter 18 Jahren dürfen das Gerät nicht verwenden.
Page 7: Brand-, Explosionsgefahr Und Heiße Oberflächen
• Halten Sie Ihren Arbeitsbereich sauber. Räumen Sie den Arbeitsplatz von Hindernis- sen frei. Achten Sie auf ausreichende Belichtung des Arbeitsplatzes. Unaufgeräumte und schlecht ausgeleuchtete Arbeitsplätze erhöhen das Risiko von Verletzungen. • Das Gerät für den Betrieb auf eine das Gerätegewicht ausreichend tragende, eben- erdige und feuerfeste Fläche stellen.
Page 8: Betriebsstoffe, Flüssigkeiten, Dämpfe Und Abgase
Betriebsstoffe, Flüssigkeiten, Dämpfe und Abgase • Niemals E10 oder Diesel als Krafstoff und für den Motor verwenden. • Niemals Aspen als Kraftstoff verwenden. • Das Gerät wird mit Motoröl geschmiert. Niemals Öl in den Boden gelangen lassen. Gefahr für die Umwelt. •...
Page 9: Restrisiken
Restrisiken Auch bei Einhaltung aller einschlägigen Sicherheitsbestimmungen und der vom Hersteller genannten bestimmungsgemäßen Verwendung, kann es aufgrund der durch den Verwen- dungszweck bestimmten Konstruktion zu Risiken kommen. • Verletzungsgefahr durch Kontakt mit spannungsführenden Bauteilen. • Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille. •...
Page 10: Gerätebeschreibung
Gerätebeschreibung Beschreibung 5,5/6,5 PS 4-Takt Benzinmotor ohne E-Start Abbildung 1: Allgemeine Bestandteile des Benzinmotors Tabelle 1 Choke Hebel 2. Luftfilter 3. Gashebel 4. Tankdeckel 5. Kraftstofftank 6. Schalldämpfer Zündkerzenstecker 8. Ventildeckel Welle 10. Ölablassschraube 1 1. Öleinfülldeckel/Messstab 12. Motorschalter 13. Seilzug Griff 14.
Page 11 Beschreibung 13/15 PS 4-Takt Benzinmotor ohne E-Start Abbildung 2: Allgemeine Bestandteile des Benzinmotors Tabelle 2 Choke Hebel 2. Luftfilter 3. Gashebel 4. Tankdeckel 5. Kraftstofftank 6. Schalldämpfer Zündkerzenstecker 8. Ventildeckel Welle 10. Ölablassschraube 1 1. Öleinfülldeckel/Messstab 12. Motorschalter 13. Seilzug Griff 14.
Page 12 Beschreibung 6,5/13/15 PS 4-Takt Benzinmotor mit E-Start Bis auf Anlasser und E-Start Bedienfeld keine Unterschiede in Beschreibung zu 6,5/13/15 PS Benzinmotor ohne E-Start. Abbildung 3: Details zu Motoren mit E-Start Tabelle 3 Zündschlüssel Positionsanzeige 2. Zündschloss 3. Batterielade-Schutzschalter* 4. Bedienfeld 5.
Page 13: Montage
Montage Aus Verpackungsgründen ist diese Maschine nicht komplett montiert. Die zu montierenden Teile befinden sich in der Verpackung. Allgemein Das Paket bis zum Aufstellen verschlossen und unter Beachtung der außen angebrachten Aufstell- und Lagermarkierung aufbewahren. Stellen Sie sicher, dass das Gerät während der Montage und Wartungsarbei- ten nicht läuft und abgekühlt ist.
Page 14: Motoröl
Motoröl Die Auslieferung erfolgt ohne Flüssigkeiten. Es können sich Ölreste im Motor befinden. Vor dem erstmaligen Betrieb muss Öl nach Vorschrift bis an die Maximum Markierung aufgefüllt werden. Der Motor besitzt einen Ölsensor. Ist dieser nicht vollständig benetzt, wird die Zün- dung unterbrochen und der Motor lässt sich nicht starten.
Page 15: Motoröl Auffüllen
Max. Min. Abbildung 6 Abbildung 7 Motoröl auffüllen • Verwenden Sie 10W-30 Motoröl. Das Gerät wird ohne Öl und Benzin ausgeliefert. Es befinden sich jedoch Ölreste im Motor. Vor dem Betrieb unbedingt Öl nach Vorschrift auffüllen! Abbildung 8 • Bevor Sie Öl auffüllen, prüfen Sie den Ölstand, siehe S.14 (Für Erstinbetriebnahme muss immer Öl Aufgefüllt werden!).
Page 16: Motoröl Ablassen
Motoröl ablassen Gefahr für die Umwelt! Niemals Öl in das Erdreich gelangen lassen. Das Trink- wasser wird vergiftet. Geeignete Unterlage und Auffangbehälter verwenden. • Stellen Sie einen geeigneten Auffangbehälter unter die Ablassschraube. • Öffnen Sie die Ablassschraube und lassen Sie das Öl vollständig ab. Ölablassschraube Abbildung 9 Wechseln Sie regelmäßig das Motoröl.
Page 17 Vergiftungsgefahr, nur an gut belüfteten Orten Tanken. Niemals den Kraft- stofftank schnell öffnen. Kraftstoff kann durch Überdruck herausspritzen! Der Kraftstoff kann lösungsmittelähnliche Substanzen enthalten. Vermeiden Sie Haut- und Augenkontakt und ein Einatmen des Kraftstoffs. • Bringen Sie das Gerät am Boden in eine stabile und ebene Lage. •...
Page 18: Inbetriebnahme
Befüllen Sie den Tank nicht randvoll. Füllen Sie Benzin maximal bis zum Siebboden des Tankssiebs ein. Lassen Sie immer ca. 1/3 des Kraftstofftanks ungefüllt. (Abb.12) Abbildung 12 • Schließen Sie den Kraftstofftank, indem Sie den Deckel aufsetzen und im Uhrzeiger- sinn zu drehen.
Page 19: Motor Starten
• Im Versand und Betrieb können sich Kabelverbindungen lösen. Prüfen Sie sämtliche sichtbare Kabelverbindun gen auf festen Sitz. • Tank mit frischem Kraftstoff befüllen. Siehe Kap. ,,Tanken“ , S.16. Motor starten Geräteschaden droht. Kontrollieren Sie vor jedem Start den Ölstand. Niemals das Gerät mit fehlendem oder beschädigtem Luftfilter starten.
Page 20 2. Schieben Sie den Gashebel in die Mitte. schnell langsam Gashebel Abbildung 14 Mit dem Gashebel regulieren Sie die Drehzahl vom Motor. 3. Bringen Sie den Choke Hebel in korrekte Position. • ,,zu“: Zum Starten bei kalten Motor (Anschlag links) Choke Hebel Abbildung 15 •...
Page 21 4. Bringen Sie den Kraftstoffhebel in ,,ON“ Position. (Anschlag rechts) Kraftstoffventil Hebel Abbildung 17 5. Zum Starten Seilzug ein kleines Stück raus ziehen und einhaken lassen. Erst danach kräftig durchziehen. Starter Griff Abbildung 18 In den ersten 20 Betriebsstunden darf der Motor nicht zu lange mit Vollgas betrieben werden.
Page 22: Motor Abstellen
Motor abstellen • Reduzieren Sie die Drehzahl über den Gashebel. • Drehen Sie den Motorschalter in ,,OFF“- Position. • Schließen Sie den Kraftstoffhahn. Motorschalter ,,aus“ ,,an“ Abbildung 19 Motoren mit E-Start werden durch Drehen des Zündschlüssels in die Position OFF aus- geschaltet.
Page 23: Reinigung, Pflege Und Wartung
Reinigung, Pflege und Wartung Stellen Sie sicher, dass das Gerät während der Reinigung-, Pflege-, und War- tungsarbeiten nicht läuft und warten Sie bis es abgekühlt ist. Allgemeine Reinigung und Pflege • Reinigen Sie die Außenflächen des Gerätes regelmäßig mit einem nebelfeuchten Tuch und reiben Sie die Flächen anschließend trocken.
Page 24: Tanksieb Reinigen
• Ölen Sie den Filter mit etwas Motoröl ein. • Bauen Sie den Luftfilter in umgekehrter Reihenfolge wieder ein. Reinigen Sie den Luftfilter nach 50 Betriebsstunden oder drei Monaten. Dann nach 100 Betriebsstunden oder nach 6 Monaten auswechseln. Tanksieb reinigen •...
Page 25: Wartungstabelle
• Prüfen Sie die Zündkerze auf Verfärbungen. (Standfarbe hellbraun) • Entfernen Sie die Ablagerungen an der Zündkerze. Siehe Abb. 24. • Stellen Sie den Elektrodenabstand mit einem Sollwert von 0,7-0,8 mm ein. Siehe Abb. 24. Ersetzen Sie die Zündkerze, wenn nötig. Siehe Tabelle 4, S.26. 0,7-0,8 mm Abbildung 24 Wartungstabelle...
Page 26: Lagerung
Tabelle 4 Vor jeder Nach dem Alle 50 Alle 100 Jedes Wartungsintervall Inbetrieb- 1. Mt./20 Std./3 Std./6 Jahr oder nahme Std. 300 Std. Ölstand kontrollieren Luftfilter kontrollieren Kraftstoffsystem auf undichte Stellen prüfen Ölwechsel Filterbecher reinigen ♦ ♦ ♦ ♦ (Häufigere Wartung, wenn Luftfilter reinigen Gebrauch in staubiger ♦...
Page 27: Kraftstoff Ablassen
Lagern Sie niemals das Gerät mit Benzin im Tank. Entleeren Sie den Kraftstoff- behälter, wenn das Gerät gelagert wird. Lassen Sie das Öl ab. • Beachten Sie die Umweltvorschriften für das Entsorgen des Betriebsstoffe. • Bewahren Sie das Gerät in einem abschließbaren Bereich auf, dass es für Kinder und Unbefugte unzugänglich ist.
Page 28: Einlagerung- Vergaser Trocken Legen
Einlagerung- Vergaser trocken legen Den Vergaser trocken zu legen, erleichtert bei späterer Benutzung den Startvorgang. • Schließen den Kraftstoffhahn, während das Gerät noch läuft. Das Gerät läuft weiter bis der Kraftstoff im Kraftstoffschlauch und Vergaser vollständig verbraucht ist. • Das Gerät stoppt nach Verbrauch des Kraftstoffs. Gerät nur unter folgenden Bedingungen lagern: •...
Page 29: Fehlersuche
Fehlersuche Tabelle 5 Fehler Mögliche Ursache Lösung Gerät eben aufstellen. Ölstand prüfen und gegebenenfalls Motoröl bis knapp über Ölsensor löst aus Maximum auffüllen. (Fehlerquelle Nr.1) Oft falsch gemacht, Ölstand korrekt mes- sen, Ölmessstab NICHT reindrehen zum Ölstand ablesen. Sicherstellen das ausreichen Kraftstoff im Tank ist.
Page 30 Kerzenstecker auf Beschädigungen und korrekten Sitz prüfen. Zündfunken prüfen: Drehen Sie die Kerze raus. Das Gerät muss eben stehen. Halten Sie das Masseteil der Kerze an ein Masseteil des Gerätes. Ziehen Sie den Seilzug langsam durch. Wenn kein Zündfunke zu erkennen ist: Prü- fen Sie den Ölstand, wenn der Ölsensor anschlagt wird die Zündung unterbrochen.
Page 31 Überprüfen Sie den Luftfilter auf festen Sitz und Unversehrtheit. Der Luftfilter darf keine Falsch- luft ziehen. Reinigen Sie den Luftfilterkern von Motor läuft, Falscher Verschmutzungen. Betanken Sie das Gerät aus- jedoch sehr Kraftstoff oder schließlich mit Benzin bleifrei (normal Benzin, unruhig und Öl Super, Super Plus).
Page 32: Technische Daten
Technische Daten V. 1.1...
Page 33 Tabelle 7 GG1-ER163-5.5-Q19.05 GG1-ER196-6.5-Q19.05 MODELL GG1-ER196-6.5-Q19.05-SW GG1-ER196-6.5-Q19.05E 5/16-24 UNF 4.78 58.5 61.7 Abbildung 26 Tabelle 8 GG1-ER163-5.5-S20_DE GG1-ER196-6.5-S20 MODELL GG1-ER196-S20-SW GG1-ER196-6.5-S20E M8x1.25 Abbildung 27 V. 1.1...
Page 34 Tabelle 9 GG1-ER163-5.5-P19.05 MODELL GG1-ER196-6.5-P19.05 GG1-ER196-6.5-P19.05E 3/4-16 UNF Ø 19.05 22.5 58.5 Abbildung 28 Tabelle 10 GG1-ER163-5.5-V19 MODELL GG1-ER196-6.5-V19_DE GG1-ER196-6.5-V19E TAPER 2-1/4 Ø 19.843 Ø 19.177 5/16-24 UNF 14.3 52.3 Abbildung 29 V. 1.1...
Page 35 Tabelle 1 1 GG1-ER389-13-S25 GG1-ER389-13-S25E MODELL GG1-ER420-15-S25 GG1-ER420-15-S25E M8x1.25 Abbildung 30 Tabelle 12 GG1-ER389-13-Q25.4 GG1-ER389-13-Q25.4E MODELL GG1-ER420-15-Q25.4 GG1-ER420-15-Q25.4E 72.5 7/16-24 UNF Depth 20 Abbildung 31 V. 1.1...
Page 36 Tabelle 13 GG1-ER389-13-V22 GG1-ER389-13-V22E MODELL GG1-ER420-15-V22 GG1-ER420-15-V22E Ø 22 Ø 30 5/16-24 UNF 46.5 75.5 105.5 Abbildung 32 Tabelle 14 GG1-ER389-13-P25.4 GG1-ER389-13-P25.4E MODELL GG1-ER420-15-P25.4 GG1-ER420-15-P25.4E 14NF2 RH Ø 25.4 72.5 Abbildung 28 V. 1.1...
Page 37: Entsorgung
Vorschriften und nach aktuellen technischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Bedienungsanleitung wurden nach bestem Wissen erstellt. EBERTH räumt gemäß den gesetzlichen Vorschriften, eine Gewährleistung von 24 Monaten ab Kaufdatum ein. Für Gewährleistungsansprüche ist der Kaufbeleg zwingend erforderlich.
Page 38: Service
Kurfürstendamm 170 10707 Berlin Deutschland. Telefon: 030 69 20 61 870 Email: service@rocket-tools.de Website: www.rocket-tools.de Ersatzteile Beliebte Ersatzteile finden Sie unter folgendem Link auf unserer Website in der Kategorie ,,Ersatzteile“ unter: https://www.rocket-tools.de/Ersatzteile/?mpn=GG1-ER163-5.5-Q19.05 https://www.rocket-tools.de/Ersatzteile/?mpn=GG1-ER163-5.5-P19.05 https://www.rocket-tools.de/Ersatzteile/?mpn=GG1-ER163-5.5-V19 https://www.rocket-tools.de/Ersatzteile/?mpn=GG1-ER163-5.5-S20_DE https://www.rocket-tools.de/Ersatzteile/?mpn=GG1-ER196-6.5-Q19.05 https://www.rocket-tools.de/Ersatzteile/?mpn=GG1-ER196-6.5-P19.05 https://www.rocket-tools.de/Ersatzteile/?mpn=GG1-ER196-6.5-V19_DE https://www.rocket-tools.de/Ersatzteile/?mpn=GG1-ER196-6.5-S20_DE https://www.rocket-tools.de/Ersatzteile/?mpn=GG1-ER196-6.5-Q19.05E https://www.rocket-tools.de/Ersatzteile/?mpn=GG1-ER196-6.5-P19.05E https://www.rocket-tools.de/Ersatzteile/?mpn=GG1-ER196-6.5-V19E...
Page 39: Eu- Konformitätserklärung
Geräte aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmter Änderung der Geräte verliert diese Erklärung ihre Gültigkeit. Bezeichnung der Geräte: GG1-ER163-5.5-Q19.05 GG1-ER196-6.5-P19.05E GG1-ER389-13-P25.4E GG1-ER163-5.5-P19.05 GG1-ER196-6.5-V19E GG1-ER389-13-V22E GG1-ER163-5.5-V19...
Page 40: Notizen
Notizen V. 1.1...
Page 41 4-STROKE PETROL 4-STROKE PETROL STATIONARY ENGINE STATIONARY ENGINE GG1-ER163-5.5-Q19.05 GG1-ER163-5.5-P19.05 GG1-ER163-5.5-V19 GG1-ER163-5.5-S20_DE GG1-ER196-6.5-Q19.05 GG1-ER196-6.5-P19.05 GG1-ER196-6.5-V19_DE GG1-ER196-6.5-S20_DE GG1-ER196-6.5-Q19.05E GG1-ER196-6.5-P19.05E GG1-ER196-6.5-V19E GG1-ER196-6.5-S20E GG1-ER389-13-S25 GG1-ER389-13-Q25.4 GG1-ER389-13-P25.4 GG1-ER389-13-V22 GG1-ER389-13-S25E GG1-ER389-13-Q25.4E GG1-ER389-13-P25.4E GG1-ER389-13-V22E GG1-ER420-15-S25 GG1-ER420-15-Q25.4 GG1-ER420-15-P25.4 GG1-ER420-15-V22 GG1-ER420-15-S25E OPERATING INSTRUCTIONS GG1-ER420-15-Q25.4E GG1-ER420-15-P25.4E FR IT ES NL PL SE...
Page 42 Table of contents Table of contents .........................2 Intended use ..........................3 Explanation of symbols ......................4 Warnings ...........................4 Mandatory and prohibition signs ...................5 Symbols and illustrations ......................5 General safety instructions ......................6 General .............................6 Risk of fire, explosion and hot surfaces ..................7 Operating materials, liquids, vapors and exhaust gases ............8 Residual risks ..........................9 After delivery ..........................9 Device description ........................10...
Page 43: Intended Use
Read the operating instructions carefully! The operator must read and understand the operating instructions to ensure safe handling. Even operators with experience of the appliance must read and understand the operating instructions. Inadequately informed operators can endanger themselves and others through improper use.
Page 44: Explanation Of Symbols
Explanation of symbols Important safety and device-related information is indicated by symbols in these operating instructions. Follow the instructions to avoid personal injury and damage to property. Warnings This symbol draws attention to imminent danger that could lead to serious physical injury or death. This symbol indicates dangerous situations that could lead to serious physical injury or death.
Page 45: Mandatory And Prohibition Signs
Mandatory and prohibition signs Use protective gloves. Wear hearing protection and safety goggles. Open flames or smoking near the appliance is strictly prohibited! Symbols and illustrations Please read the operating instructions before use! Tip! This symbol highlights tips and information that must be observed for efficient and trouble-free operation of the machine.
Page 46: General Safety Instructions
General safety instructions Observe the safety instructions and warnings on the device and follow the instructions! In addition to the instructions in these operating instructions, the general safety and accident prevention regulations of the legislator must be observed. General • As a first-time user, you should be instructed by a specialist. Children and young people under the age of 18 must not use the device.
Page 47: Risk Of Fire, Explosion And Hot Surfaces
• Keep your work area clean. Clear the workplace of obstacles. Ensure that the workplace is adequately lit. Untidy and poorly lit workplaces increase the risk of injury. • Place the appliance on a level and fireproof surface that can support the weight of the appliance.
Page 48: Operating Materials, Liquids, Vapors And Exhaust Gases
Operating materials, liquids, vapors and exhaust gases • Never use E10 or diesel as fuel or for the engine. • Never use Aspen as a fuel. • The device is lubricated with motor oil. Never allow oil to get into the ground. Danger to the environment.
Page 49: Residual Risks
Residual risks Even if all relevant safety regulations and the intended use specified by the manufacturer are observed, risks may arise due to the design determined by the intended use. • Risk of injury due to contact with live components. •...
Page 50: Device Description
Device description Description 5.5/6.5 hp 4-stroke gasoline engine without E-start Figure 1: General components of the gasoline engine Table 1 Choke lever 2. Air filter 3. Throttle lever 4. Tank cap 5. Fuel tank 6. Silencer Spark plug connector 8. Valve cover Shaft 10.
Page 51 Description 13/15 hp 4-stroke gasoline engine without electric start Figure 2: General components of the gasoline engine Table 2 Choke lever 2. Air filter 3. Throttle lever 4. Tank cap 5. Fuel tank 6. Silencer Spark plug connector 8. Valve cover Shaft 10.
Page 52 Description 6.5/13/15 hp 4-stroke gasoline engine with E-start Apart from the starter motor and E-Start control panel, there are no differences in the description to the 6.5/13/15 hp gasoline engine without E-Start. Figure 3: Details on engines with E-Start Table 3 Ignition key position indicator 2.
Page 53: Assembly
Assembly For packaging reasons, this machine is not fully assembled. The parts to be assembled are included in the packaging. General Keep the package closed until installation and observe the installation and storage markings on the outside. Ensure that the appliance is not running and has cooled down during installation and maintenance work.
Page 54: Engine Oil
Engine oil Delivery is without liquids. There may be oil residue in the engine. Before initial operation, oil must be topped up to the maximum mark in accordance with the instructions. The motor has an oil sensor. If this is not completely wetted, the ignition is interrupted and the engine cannot be started.
Page 55: Top Up Engine Oil
Max. Min. Figure 6 Figure 7 Top up engine oil • Use 10W-30 engine oil. The appliance is supplied without oil and gasoline. However, there are oil residues in the engine. Before operating, be sure to top up the oil according to the instructions! Figure 8 •...
Page 56: Drain Engine Oil
Drain engine oil Danger to the environment! Never allow oil to get into the ground. The drinking water is poisoned. Use a suitable base and collection container. • Place a suitable collection container under the drain plug. • Open the drain plug and drain the oil completely. Oil drain plug Figure 9 Change the engine oil regularly.
Page 57 Risk of poisoning, refuel only in well-ventilated areas. Never open the fuel tank quickly. Fuel can spray out due to overpressure! The fuel may contain substances similar to solvents. Avoid skin and eye contact and inhalation of the fuel. • Place the appliance on the floor in a stable and level position. •...
Page 58: Commissioning
Do not fill the tank to the brim. Fill with gasoline up to the bottom of the tank strainer. Always leave approx. 1/3 of the fuel tank unfilled. (Fig.12) Figure 12 • Close the fuel tank by replacing the cap and turning it clockwise. There are 2 locking lugs on the inside of the fuel filler cap, these can be bent a little more towards the fuel filler cap.
Page 59: Start Engine
• Cable connections may come loose during shipping and operation. Check all visible cable connections for tightness. • Fill the tank with fresh fuel. See chap. refueling" , p. 16. Start engine Risk of device damage. Check the oil level before every start. Never start the appliance if the air filter is missing or damaged.
Page 60: Throttle Lever
2. Move the throttle lever to the center. fast slowly Throttle lever Figure 14 Use the throttle lever to regulate the engine speed. 3. Move the choke lever to the correct position. • "off": For starting when the engine is cold (left stop) Choke lever Figure 15 •...
Page 61 4. Move the fuel lever to the "ON" position. (stop right) Fuel valve lever Figure 17 5. To start, pull the cable out a little and let it hook in. Only then should it be thoroughly infused. Starter handle Figure 18 During the first 20 hours of operation, the engine must not be operated at full throttle for too long.
Page 62: Switch Off The Engine
Switch off the engine • Reduce the speed using the throttle lever. • Turn the motor switch to the "OFF" position. • Close the fuel tap. Motor switch "off" "on" Figure 19 Engines with E-Start are switched off by turning the ignition key to the OFF position. If the engine is to be stored for a longer period, allow the carburetor to run empty.
Page 63: Cleaning, Care And Maintenance
Cleaning, care and maintenance Ensure that the appliance is not running during cleaning, care and maintenance work and wait until it has cooled down. General cleaning and care • Clean the outer surfaces of the appliance regularly with a damp cloth and then wipe the surfaces dry.
Page 64: Clean Tank Strainer
• Lubricate the filter with a little engine oil. • Re-install the air filter in reverse order. Clean the air filter after 50 operating hours or three months. Then replace after 100 operating hours or after 6 months. Clean tank strainer •...
Page 65: Maintenance Table
• Check the spark plug for discoloration. (stand color light brown) • Remove the deposits on the spark plug. See Fig. 24. • Set the electrode gap to a target value of 0.7-0.8 mm. See Fig. 24. Replace the spark plug if necessary. See Table 4, p.26. 0.7-0.8 mm Figure 24 Maintenance table...
Page 66: Storage
Table 4 After the Every Every Every Maintenance interval Before each 1. Mt./20 year commissioning hrs. hrs/3 hrs/6 or 300 mths mths hrs. Check oil level Check air filter Check the fuel system for leaks Oil change Cleaning the filter ♦...
Page 67: Drain Fuel
Never store the appliance with gasoline in the tank. Empty the fuel tank when the appliance is stored. Drain the oil. • Observe the environmental regulations for the disposal of operating materials. • Store the device in a lockable area so that it is inaccessible to children and unauthorized persons.
Page 68: Storage- Drying The Carburetor
Storage- Drying the carburetor Drying the carburetor makes it easier to start the engine later on. • Close the fuel tap while the appliance is still running. The appliance continues to run until the fuel in the fuel hose and carburetor is completely used up. •...
Page 69: Troubleshooting
Troubleshooting Table 5 Error Possible cause Solution Just set up the appliance. Check the oil level and top up the engine oil to just above Oil sensor triggers maximum if necessary. (fault source no. 1) Often done incorrectly, measure the oil level correctly, do NOT screw in the dipstick to read the oil level.
Page 70 Check the spark plug connector for damage and correct fit. Check ignition spark: Unscrew the candle. The appliance must be stationary. Hold the grounding part of the candle to a grounding part of the appliance. Pull the cable slowly. If no ignition spark can be detected: Check the oil level if the oil sensor No ignition spark the ignition is interrupted.
Page 71 Check that the air filter is firmly seated and undamaged. The air filter must not draw false Engine running, air. Clean any dirt from the air filter core. Only but very False refuel the appliance with unleaded petrol restless and Fuel or oil (normal petrol, Super, Super Plus).
Page 72: Technical Data
Technical data V. 1.1...
Page 73 Table 7 GG1-ER163-5.5-Q19.05 GG1-ER196-6.5-Q19.05 MODEL GG1-ER196-6.5-Q19.05-SW GG1-ER196-6.5-Q19.05E 5/16-24 UNF 4,78 58,5 61,7 Figure 26 Table 8 GG1-ER163-5.5-S20_DE GG1-ER196-6.5-S20 MODEL GG1-ER196-S20-DE GG1-ER196-6.5-S20E M8x1.25 Figure 27 V. 1.1...
Page 74 Table 9 GG1-ER163-5.5-P19.05 MODEL GG1-ER196-6.5-P19.05 GG1-ER196-6.5-P19.05E 3/4-16 UNF Ø 19.05 22,5 58,5 Figure 28 Table 10 GG1-ER163-5.5-V19 MODEL GG1-ER196-6.5-V19_DE GG1-ER196-6.5-V19E TAPER 2-1/4 Ø 19.843 Ø 19.177 5/16-24 UNF 14,3 52,3 Figure 29 V. 1.1...
Page 75 Table 1 1 GG1-ER389-13-S25 GG1-ER389-13-S25E MODEL GG1-ER420-15-S25 GG1-ER420-15-S25E M8x1.25 Figure 30 Table 12 GG1-ER389-13-Q25.4 GG1-ER389-13-Q25.4E MODEL GG1-ER420-15-Q25.4 GG1-ER420-15-Q25.4E 72,5 7/16-24 UNF Depth 20 Figure 31 V. 1.1...
Page 76 Table 13 GG1-ER389-13-V22 GG1-ER389-13-V22E MODEL GG1-ER420-15-V22 GG1-ER420-15-V22E Ø 22 Ø 30 5/16-24 UNF 46,5 75,5 105,5 Figure 32 Table 14 GG1-ER389-13-P25.4 GG1-ER389-13-P25.4E MODEL GG1-ER420-15-P25.4 GG1-ER420-15-P25.4E 14NF2 RH Ø 25,4 72,5 Figure 28 V. 1.1...
Page 77: Waste Disposal
The translations of the operating instructions have been prepared to the best of our knowledge. EBERTH grants a warranty of 24 months from the date of purchase in accordance with the statutory provisions. Proof of purchase is mandatory for warranty claims.
Page 78: Service
10707 Berlin Germany. Phone: 030 69 20 61 870 Email: service@rocket-tools.de Website: www.rocket-tools.de Spare parts You can find popular spare parts under the following link on our website in the "Spare parts" category: https://www.rocket-tools.de/Ersatzteile/?mpn=GG1-ER163-5.5-Q19.05 https://www.rocket-tools.de/Ersatzteile/?mpn=GG1-ER163-5.5-P19.05 https://www.rocket-tools.de/Ersatzteile/?mpn=GG1-ER163-5.5-V19 https://www.rocket-tools.de/Ersatzteile/?mpn=GG1-ER163-5.5-S20_DE https://www.rocket-tools.de/Ersatzteile/?mpn=GG1-ER196-6.5-Q19.05 https://www.rocket-tools.de/Ersatzteile/?mpn=GG1-ER196-6.5-P19.05 https://www.rocket-tools.de/Ersatzteile/?mpn=GG1-ER196-6.5-V19_DE https://www.rocket-tools.de/Ersatzteile/?mpn=GG1-ER196-6.5-S20_DE https://www.rocket-tools.de/Ersatzteile/?mpn=GG1-ER196-6.5-Q19.05E https://www.rocket-tools.de/Ersatzteile/?mpn=GG1-ER196-6.5-P19.05E...
Page 79: Eu Declaration Of Conformity
Comply with the safety and health requirements of the EC Directives. This declaration shall lose its validity if the devices are modified without our agreement. Designation of the devices: GG1-ER163-5.5-Q19.05 GG1-ER196-6.5-P19.05E GG1-ER389-13-P25.4E GG1-ER163-5.5-P19.05 GG1-ER196-6.5-V19E...
Page 80: Notes
Notes V. 1.1...
Page 81 MOTEUR À ESSENCE MOTEUR À ESSENCE 4 TEMPS 4 TEMPS GG1-ER163-5.5-Q19.05 GG1-ER163-5.5-P19.05 GG1-ER163-5.5-V19 GG1-ER163-5.5-S20_DE GG1-ER196-6.5-Q19.05 GG1-ER196-6.5-P19.05 GG1-ER196-6.5-V19_DE GG1-ER196-6.5-S20_DE GG1-ER196-6.5-Q19.05E GG1-ER196-6.5-P19.05E GG1-ER196-6.5-V19E GG1-ER196-6.5-S20E GG1-ER389-13-S25 GG1-ER389-13-Q25.4 GG1-ER389-13-P25.4 GG1-ER389-13-V22 GG1-ER389-13-S25E GG1-ER389-13-Q25.4E GG1-ER389-13-P25.4E GG1-ER389-13-V22E GG1-ER420-15-S25 GG1-ER420-15-Q25.4 GG1-ER420-15-P25.4 GG1-ER420-15-V22 GG1-ER420-15-S25E MODE D'EMPLOI GG1-ER420-15-Q25.4E GG1-ER420-15-P25.4E DE EN...
Page 82 Table des matières Table des matières ........................2 Utilisation conforme à la destination ..................3 Explication des signes ........................4 Avertissements ..........................4 Signaux d'obligation et d'interdiction ..................5 Symboles et illustrations ......................5 Consignes générales de sécurité ....................6 Généralités..........................6 Risque d'incendie, d'explosion et surfaces chaudes..............7 Matières consommables, liquides, vapeurs et gaz d'échappement ........8 Risques résiduels .........................9 Après la livraison ........................9...
Page 83: Utilisation Conforme À La Destination
Lisez attentivement le mode d'emploi ! Pour garantir une manipulation sûre, l'opérateur doit lire et comprendre le mode d'emploi. Même les opérateurs qui ont de l'expérience avec l'appareil doivent lire et comprendre le mode d'emploi. Les opérateurs insuffisamment informés peuvent se mettre eux-mêmes et d'autres personnes en danger de mort en cas d'utilisation inappropriée.
Page 84: Explication Des Signes
Explication des signes Dans ce mode d'emploi, les remarques importantes relatives à la sécurité et à l'appareil sont signalées par des signes. Suivez les instructions afin d'éviter les dommages corporels et matériels. Avertissements Ce symbole attire l'attention sur un danger imminent qui peut entraîner des blessures corporelles graves ou la mort.
Page 85: Signaux D'obligation Et D'interdiction
Signaux d'obligation et d'interdiction Utiliser des gants de protection. Porter des protections auditives et des lunettes de protection. Il est strictement interdit d'allumer des flammes nues ou de fumer à proximité de l'appareil ! Symboles et illustrations Veuillez lire le mode d'emploi avant de l'utiliser ! Conseil ! Ce symbole met en évidence des conseils et des informations dont il faut tenir compte pour une utilisation efficace et sans problème de la machine.
Page 86: Consignes Générales De Sécurité
Consignes générales de sécurité Respectez les consignes de sécurité et les avertissements figurant sur l'appareil et suivez les instructions ! En plus des remarques contenues dans ce mode d'emploi, il convient de respecter les prescriptions gé- nérales de sécurité et de prévention des accidents édictées par le législateur.
Page 87: Risque D'incendie, D'explosion Et Surfaces Chaudes
• Ne laissez jamais l’appareil seul pendant son fonctionnement. Une personne doit être prête à intervenir en cas d’urgence, à portée de vue. • Ne jamais tourner, incliner ou changer l’emplacement de l’appareil pendant son fonctionnement. • Gardez votre espace de travail propre. Débarrassez le lieu de travail de tout obsta- cle.
Page 88: Matières Consommables, Liquides, Vapeurs Et Gaz D'échappement
Matières consommables, liquides, vapeurs et gaz d'échappement • Ne jamais utiliser de l'E10 ou du diesel comme carburant ou pour le moteur. • Ne jamais utiliser d'aspen comme carburant. • L'appareil est lubrifié avec de l'huile moteur. Ne jamais laisser l'huile s'infiltrer dans le sol.
Page 89: Risques Résiduels
Risques résiduels Même en respectant toutes les dispositions de sécurité applicables et l'utilisation conforme à la destination indiquée par le fabricant, des risques peuvent survenir en raison de la construction déterminée par l'utilisation prévue. • Risque de blessure par contact avec des éléments sous tension. •...
Page 90: Description De L'appareil
Description de l'appareil Description Moteur essence 4 temps 5,5/6,5 CV sans démarrage électrique Figure 1 : Composants généraux du moteur à essence Tableau 1 Levier de starter 2. Filtre à air 3. Levier d'accélération 4. Bouchon de réservoir 5. Réservoir de carburant 6.
Page 91 Description 13/15 CV moteur à essence 4 temps sans démarrage électrique Figure 2 : Composants généraux du moteur à essence Tableau 2 Levier de starter 2. Filtre à air 3. Levier d'accélération 4. Bouchon de réservoir 5. Réservoir de carburant 6.
Page 92 Description Moteur essence 4 temps 6,5/13/15 CV avec démarrage électrique A l'exception du démarreur et du panneau de commande E-Start, aucune différence dans la description par rapport au moteur à essence 6,5/13/15 CV sans E-Start. Figure 3 : Détails sur les moteurs avec démarrage électrique Tableau 3 Clé...
Page 93: Montage
Montage Pour des raisons d'emballage, cette machine n'est pas entièrement montée. Les pièces à monter se trouvent dans l'emballage. Généralités Conserver le paquet fermé jusqu'à la mise en place, en respectant le marquage de mise en place et de stockage apposé à l'extérieur. Assurez-vous que l'appareil ne fonctionne pas et qu'il a refroidi pendant le montage et les travaux de maintenance.
Page 94: Huile Moteur
Huile moteur La livraison s'effectue sans liquides. Il peut y avoir des restes d'huile dans le moteur. Avant la première utilisation, il faut faire le plein d'huile jusqu'au repère maximum, conformément aux instructions. Le moteur possède un capteur d'huile. Si celui-ci n'est pas complètement mouillé, l'al- lumage est coupé...
Page 95: Remplir L'huile Moteur
Max. Min. Figure 6 Figure 7 Remplir l'huile moteur • Utilisez de l'huile moteur 10W-30. L'appareil est livré sans huile ni essence. Il y a cependant des restes d'huile dans le moteur. Avant l'utilisation, il est impératif de faire le plein d'huile selon les prescrip- tions ! Figure 8 •...
Page 96: Vidanger L'huile Moteur
Vidanger l'huile moteur Danger pour l'environnement ! Ne jamais laisser l'huile s'infiltrer dans le sol. L'eau potable est empoisonnée. Utiliser un support et un récipient de récupé- ration appropriés. • Placez un récipient de récupération approprié sous le bouchon de vidange. •...
Page 97 Risque d'intoxication, ne faire le plein que dans des endroits bien aérés. Ne jamais ouvrir rapidement le réservoir de carburant. Le carburant peut gicler en raison d'une surpression ! Le carburant peut contenir des substances de type solvant. Évitez tout contact avec la peau et les yeux, ainsi que l'inhalation du carburant.
Page 98: Mise En Service
Ne remplissez pas le réservoir à ras bord. Remplissez l'essence au maximum jusqu'au fond du tamis du réservoir. Laissez toujours environ 1/3 du réservoir de carburant non rempli. (fig.12) Figure 12 • Fermez le réservoir de carburant en plaçant le bouchon et en le tournant dans le sens des aiguilles d'une montre.
Page 99: Démarrer Le Moteur
• Lors de l'expédition et du fonctionnement, des connexions de câbles peuvent se déta- cher. Vérifier que toutes les connexions de câbles visibles sont bien fixées. • Remplir le réservoir avec du carburant frais. Voir chap. faire le plein" , p.16. Démarrer le moteur L'appareil risque d'être endommagé.
Page 100 2. Poussez la manette des gaz vers le centre. rapide lentement Levier d'ac- célération Figure 14 La manette des gaz permet de régler le régime du moteur. 3. Placez le levier de starter dans la bonne position. • ,,off" : Pour démarrer à moteur froid (butée gauche) Levier de starter Figure 15...
Page 101 4. Mettez le levier de carburant en position ,,ON". (butée à droite) Levier de la vanne de carburant Figure 17 5. Pour démarrer, tirer un peu sur le câble et le laisser s'accrocher. Ce n'est qu'ensuite que l'on fait pénétrer vigoureusement la pâte. Poignée de démarrage Figure 18...
Page 102: Arrêter Le Moteur
Arrêter le moteur • Réduisez la vitesse de rotation à l'aide de la manette des gaz. • Tournez l'interrupteur du moteur en position ,,OFF". • Fermez le robinet de carburant. Interrupteur à moteur ,,on" ,,off" Figure 19 Les moteurs avec E-Start sont arrêtés en tournant la clé de contact en position OFF. Si le moteur doit être stocké...
Page 103: Nettoyage, Entretien Et Maintenance
Nettoyage, entretien et maintenance Assurez-vous que l'appareil ne fonctionne pas pendant les travaux de net- toyage, d'entretien et de maintenance et attendez qu'il ait refroidi. Nettoyage et entretien général • Nettoyez régulièrement les surfaces extérieures de l'appareil à l'aide d'un chiffon humidifié...
Page 104: Nettoyer Le Tamis Du Réservoir
• Huilez le filtre avec un peu d'huile moteur. • Remontez le filtre à air dans l'ordre inverse. Nettoyez le filtre à air après 50 heures de fonctionnement ou trois mois. Puis le rem- placer après 100 heures de fonctionnement ou après 6 mois. Nettoyer le tamis du réservoir •...
Page 105: Tableau D'entretien
• Vérifiez que la bougie n'est pas décolorée. (couleur du stand brun clair) • Enlevez les dépôts sur la bougie d'allumage. Voir figure 24. • Réglez l'écartement des électrodes avec une valeur de consigne de 0,7 à 0,8 mm. Voir figure 24. Remplacez la bougie d'allumage si nécessaire.
Page 106: Stockage
Tableau 4 Avant Après le Toutes les Toutes Chaque Intervalle d'entretien chaque 1er Mt./20 50 heures les 100 année mise en heures / 3 mois heures / 6 ou 300 service mois heures Contrôler le niveau d'huile Contrôler le filtre à Vérifier l'absence de fuites dans le système de carburant...
Page 107: Vidanger Le Carburant
Ne jamais stocker l'appareil avec de l'essence dans le réservoir. Vider le réser- voir de carburant lorsque l'appareil est stocké. Vidangez l'huile. • Respectez la réglementation environnementale en matière d'élimination des consom- mables. • Rangez l'appareil dans une zone verrouillable, hors de portée des enfants et des personnes non autorisées.
Page 108: Stockage - Assécher Le Carburateur
Stockage - assécher le carburateur Assécher le carburateur facilite le démarrage lors d'une utilisation ultérieure. • Fermer le robinet de carburant alors que l'appareil est encore en marche. L'appareil continue à fonctionner jusqu'à ce que le carburant soit entièrement consommé dans le tuyau de carburant et le carburateur.
Page 109: Dépannage
Dépannage Tableau 5 Erreur Cause possible Solution Mettre l'appareil à plat. Vérifier le niveau d'huile et, si nécessaire, faire l'appoint Le capteur d'huile se d'huile moteur juste au-dessus du maximum. déclenche (source Souvent mal fait, mesurer correctement d'erreur n° 1) le niveau d'huile, NE PAS visser la jauge d'huile pour lire le niveau d'huile.
Page 110 Vérifier que le connecteur de bougie n'est pas endommagé et qu'il est bien fixé. Vérifier l'étincelle d'allumage : Dévissez la bougie. L'appareil doit être à niveau. Tenez la partie de masse de la bougie contre une partie de masse de l'appareil. Tirez lentement sur le câble.
Page 111 Laissez toujours environ 1/3 du réservoir de carburant non rempli, remplir au maximum jusqu’au tamis Sur le bouchon du fond inférieur. Sur le couvercle du réservoir, Réservoir de du réservoir il y a deux ergots de verrouillage sur le côté carburant trop le carburant intérieur, ceux-ci peuvent être pliés un peu plus...
Page 112: Données Techniques
Données techniques V. 1.1...
Page 113 Tableau 7 GG1-ER163-5.5-Q19.05 GG1-ER196-6.5-Q19.05 MODÈLE GG1-ER196-6.5-Q19.05-SW GG1-ER196-6.5-Q19.05E 5/16-24 UNF 4,78 58,5 61,7 Figure 26 Tableau 8 GG1-ER163-5.5-S20_DE GG1-ER196-6.5-S20 MODÈLE GG1-ER196-S20-DE GG1-ER196-6.5-S20E M8x1.25 Figure 27 V. 1.1...
Page 114 Tableau 9 GG1-ER163-5.5-P19.05 MODÈLE GG1-ER196-6.5-P19.05 GG1-ER196-6.5-P19.05E 3/4-16 UNF Ø 19.05 22,5 58,5 Figure 28 Tableau 10 GG1-ER163-5.5-V19 MODÈLE GG1-ER196-6.5-V19_DE GG1-ER196-6.5-V19E TAPER 2-1/4 Ø 19 843 Ø 19 177 5/16-24 UNF 14,3 52,3 Figure 29 V. 1.1...
Page 115 Tableau 1 1 GG1-ER389-13-S25 GG1-ER389-13-S25E MODÈLE GG1-ER420-15-S25 GG1-ER420-15-S25E M8x1.25 Figure 30 Tableau 12 GG1-ER389-13-Q25.4 GG1-ER389-13-Q25.4E MODÈLE GG1-ER420-15-Q25.4 GG1-ER420-15-Q25.4E 72,5 7/16-24 UNF Profondeur 20 Figure 31 V. 1.1...
Page 116 Tableau 13 GG1-ER389-13-V22 GG1-ER389-13-V22E MODÈLE GG1-ER420-15-V22 GG1-ER420-15-V22E Ø 22 Ø 30 5/16-24 UNF 46,5 75,5 105,5 Figure 32 Tableau 14 GG1-ER389-13-P25.4 GG1-ER389-13-P25.4E MODÈLE GG1-ER420-15-P25.4 GG1-ER420-15-P25.4E 14NF2 RH Ø 25,4 72,5 Figure 28 V. 1.1...
Page 117: Élimination
La preuve d'achat est obligatoire pour les demandes de garantie. EBERTH n'assume aucune garantie pour les appareils dont le numéro de série a été falsifié, modifié ou supprimé. Les droits de garantie ne s'appliquent pas dans les cas suivants ◊...
Page 118: Service
Site web : www.rocket-tools.fr Pièces de rechange Vous trouverez des pièces de rechange populaires en cliquant sur le lien suivant sur notre site web dans la catégorie ,,Pièces de rechange" sous : https://www.rocket-tools.fr/Pieces-de-rechange/?mpn=GG1-ER163-5.5-Q19.05 https://www.rocket-tools.fr/Pieces-de-rechange/?mpn=GG1-ER163-5.5-P19.05 https://www.rocket-tools.fr/Pieces-de-rechange/?mpn=GG1-ER163-5.5-V19 https://www.rocket-tools.fr/Pieces-de-rechange/?mpn=GG1-ER163-5.5-S20_DE https://www.rocket-tools.fr/Pieces-de-rechange/?mpn=GG1-ER196-6.5-Q19.05 https://www.rocket-tools.fr/Pieces-de-rechange/?mpn=GG1-ER196-6.5-P19.05 https://www.rocket-tools.fr/Pieces-de-rechange/?mpn=GG1-ER196-6.5-V19_DE https://www.rocket-tools.fr/Pieces-de-rechange/?mpn=GG1-ER196-6.5-S20_DE...
Page 119: Déclaration De Conformité Ue
Répondre aux exigences de sécurité et de santé des directives CE En cas de modification des appareils sans notre accord, la présente déclaration perd sa validité. Désignation des appareils : GG1-ER163-5.5-Q19.05 GG1-ER196-6.5-P19.05E GG1-ER389-13-P25.4E GG1-ER163-5.5-P19.05 GG1-ER196-6.5-V19E GG1-ER389-13-V22E GG1-ER163-5.5-V19...
Page 120: Notes
Notes V. 1.1...
Page 121 MOTORE BENZINA MOTORE BENZINA A 4 TEMPI A 4 TEMPI GG1-ER163-5.5-Q19.05 GG1-ER163-5.5-P19.05 GG1-ER163-5.5-V19 GG1-ER163-5.5-S20_DE GG1-ER196-6.5-Q19.05 GG1-ER196-6.5-P19.05 GG1-ER196-6.5-V19_DE GG1-ER196-6.5-S20_DE GG1-ER196-6.5-Q19.05E GG1-ER196-6.5-P19.05E GG1-ER196-6.5-V19E GG1-ER196-6.5-S20E GG1-ER389-13-S25 GG1-ER389-13-Q25.4 GG1-ER389-13-P25.4 GG1-ER389-13-V22 GG1-ER389-13-S25E GG1-ER389-13-Q25.4E GG1-ER389-13-P25.4E GG1-ER389-13-V22E GG1-ER420-15-S25 GG1-ER420-15-Q25.4 GG1-ER420-15-P25.4 GG1-ER420-15-V22 GG1-ER420-15-S25E ISTRUZIONI PER L'USO GG1-ER420-15-Q25.4E GG1-ER420-15-P25.4E...
Page 122 Indice dei contenuti Indice dei contenuti........................2 Uso previsto ..........................3 Spiegazione dei simboli ......................4 Avvertenze ..........................4 Segnaletica obbligatoria e di divieto ..................5 Simboli e illustrazioni .......................5 Istruzioni generali di sicurezza ....................6 Generale ...........................6 Rischio di incendio, esplosione e superfici calde ..............7 Materiali di esercizio, liquidi, vapori e gas di scarico ............8 Rischi residui ..........................9 Dopo la consegna ........................9...
Page 123: Uso Previsto
Leggere attentamente le istruzioni per l'uso! L'operatore deve leggere e comprendere le istruzioni per l'uso per garantire un utilizzo sicu- ro. Anche gli operatori esperti dell'apparecchio devono leggere e comprendere le istruzioni per l'uso. Gli operatori non adeguatamente informati possono mettere in pericolo se stessi e gli altri a causa di un uso improprio.
Page 124: Spiegazione Dei Simboli
Spiegazione dei simboli Nelle presenti istruzioni per l'uso, le informazioni importanti relative alla sicurezza e all'apparecchio sono contrassegnate da simboli. Seguire le istruzioni per evitare lesioni personali e danni alle cose. Avvertenze Questo simbolo richiama l'attenzione su un pericolo immi- nente che potrebbe causare gravi lesioni fisiche o morte.
Page 125: Segnaletica Obbligatoria E Di Divieto
Segnaletica obbligatoria e di divieto Utilizzare guanti protettivi. Indossare protezioni per l'udito e occhiali di sicurezza. È severamente vietato fumare o accendere fiamme libere in prossimità dell'apparecchio! Simboli e illustrazioni Leggere le istruzioni per l'uso prima dell'uso! Suggerimento! Questo simbolo evidenzia suggerimenti e informazioni che devono essere rispettati per un funzionamento efficiente e senza problemi della macchina.
Page 126: Istruzioni Generali Di Sicurezza
Istruzioni generali di sicurezza Osservare le istruzioni e le avvertenze di sicurezza riportate sull'ap- parecchio e seguire le istruzioni! Oltre alle indicazioni contenute nel- le presenti istruzioni per l'uso, è necessario osservare le norme gene- rali di sicurezza e prevenzione degli infortuni del legislatore. Generale •...
Page 127: Rischio Di Incendio, Esplosione E Superfici Calde
• Mantenere pulita l'area di lavoro. Liberare il posto di lavoro dagli ostacoli. Assicurarsi che il luogo di lavoro sia adeguatamente illuminato. I luoghi di lavoro disordinati e scarsamente illuminati aumentano il rischio di infortuni. • Collocare l'apparecchio su una superficie piana e ignifuga in grado di sostenere il peso dell'apparecchio.
Page 128: Materiali Di Esercizio, Liquidi, Vapori E Gas Di Scarico
Materiali di esercizio, liquidi, vapori e gas di scarico • Non utilizzare mai E10 o diesel come carburante o per il motore. • Non utilizzare mai l'Aspen come combustibile. • L'apparecchio è lubrificato con olio per motori. Non lasciare mai che l'olio penetri nel terreno.
Page 129: Rischi Residui
Rischi residui Anche se vengono rispettate tutte le norme di sicurezza pertinenti e l'uso previsto dal pro- duttore, possono insorgere rischi dovuti alla progettazione determinata dall'uso previsto. • Rischio di lesioni dovute al contatto con componenti sotto tensione. • Rischio di lesioni agli occhi a causa di parti volanti, anche se si indossano occhiali di sicurezza.
Page 130: Descrizione Del Dispositivo
Descrizione del dispositivo Descrizione Motore a benzina a 4 tempi da 5,5/6,5 CV senza avviamento elettronico Figura 1: Componenti generali del motore a benzina Tabella 1 Leva dello starter 2. Filtro dell'aria 3. Leva dell'acceleratore 4. Tappo del serbatoio del carburante 5.
Page 131 Descrizione Motore a benzina a 4 tempi da 13/15 CV senza avviamento elettrico Figura 2: Componenti generali del motore a benzina Tabella 2 Leva dello starter 2. Filtro dell'aria 3. Leva dell'acceleratore 4. Tappo del serbatoio del carburante 5. Serbatoio del carburante 6.
Page 132 Descrizione Motore a benzina a 4 tempi da 6,5/13/15 CV con avviamento elettronico A parte il motorino di avviamento e il pannello di controllo E-Start, non ci sono diffe- renze nella descrizione rispetto al motore a benzina da 6,5/13/15 CV senza E-Start. Figura 3: Dettagli sui motori con E-Start Tabella 3 Indicatore di posizione della chiave di...
Page 133: Montaggio
Montaggio Per motivi di imballaggio, questa macchina non è completamente assem- blata. Le parti da assemblare sono incluse nella confezione. Generale Conservare la confezione chiusa fino al momento dell'installazione e rispettare le indica- zioni di installazione e stoccaggio riportate all'esterno. Assicurarsi che l'apparecchio non sia in funzione e si sia raffreddato durante i lavori di installazione e manutenzione.
Page 134: Olio Motore
Olio motore La consegna avviene senza liquidi. È possibile che vi siano residui di olio nel motore. Prima della messa in funzione, l'olio deve essere rabboccato fino alla tacca massima secondo le istruzioni. Il motore è dotato di un sensore dell'olio. Se non è completamente bagnato, l'accen- sione viene interrotta e il motore non può...
Page 135: Rabbocco Dell'olio Motore
Max. Min. Figura 6 Figura 7 Rabbocco dell'olio motore • Utilizzare olio motore 10W-30. L'apparecchio viene fornito senza olio e benzina. Tuttavia, nel motore sono presenti residui di olio. Rabboccare sempre l'olio secondo le istruzioni prima dell'uso! Figura 8 • Prima di rabboccare l'olio, controllare il livello dell'olio, vedere pagina 14 (l'olio deve essere sempre rabboccato per la prima messa in funzione!).
Page 136: Scaricare L'olio Motore
Scaricare l'olio motore Pericolo per l'ambiente! Non lasciare mai che l'olio penetri nel terreno. L'acqua potabile è avvelenata. Utilizzare una base e un contenitore di raccolta ade- guati. • Collocare un contenitore di raccolta adeguato sotto il tappo di scarico. •...
Page 137 Rischio di avvelenamento, fare rifornimento solo in aree ben ventilate. Non aprire mai rapidamente il serbatoio del carburante. Il carburante può fuoriu- scire a causa della sovrapressione! Il carburante può contenere sostanze simili a solventi. Evitare il contatto con la pelle e gli occhi e l'inalazione del combu- stibile.
Page 138: Messa In Servizio
Non riempire il serbatoio fino all'orlo. Riempire la benzina al massimo fino al fondo del filtro del serbatoio. Lasciare sempre circa 1/3 del serbatoio del carburante non riempito. (Fig.12) Figura 12 • Chiudere il serbatoio del carburante rimettendo il tappo e ruotandolo in senso orario. All'interno del tappo del serbatoio sono presenti 2 alette di bloccaggio che possono essere piegate un po' più...
Page 139: Avviare Il Motore
• I collegamenti dei cavi possono allentarsi durante la spedizione e il funzionamento. Verificare la tenuta di tutti i collegamenti dei cavi visibili. • Riempire il serbatoio con carburante fresco. Vedi cap. rifornimento", pag. 16. Avviare il motore Rischio di danni al dispositivo. Controllare il livello dell'olio prima di ogni avviamento.
Page 140: Leva Dell'acceleratore
2. Portare la leva dell'acceleratore al centro. veloce lentamente Leva dell'ac- celeratore Figura 14 Utilizzare la leva dell'acceleratore per regolare il regime del motore. 3. Portare la leva dello starter nella posizione corretta. • "off": Per l'avviamento a motore freddo (arresto a sinistra) Leva dello starter Figura 15...
Page 141 4. Portare la leva del carburante in posizione "ON". (stop a destra) Leva della valvola del carburante Figura 17 5. Per iniziare, estrarre leggermente il cavo e lasciarlo agganciare. Solo a questo punto devono essere cotti a fondo. Maniglia di avviamento Figura 18 Durante le prime 20 ore di funzionamento, il motore non deve essere fatto funziona-...
Page 142: Spegnere Il Motore
Spegnere il motore • Ridurre la velocità utilizzando la leva dell'acceleratore. • Portare l'interruttore del motore in posizione "OFF". • Chiudere il rubinetto del carburante. Interruttore motore "off" "on" Figura 19 I motori con E-Start si spengono girando la chiave di accensione in posizione OFF. Se il motore deve essere conservato per un periodo di tempo prolungato, far funzionare il carburatore a vuoto.
Page 143: Pulizia, Cura E Manutenzione
Pulizia, cura e manutenzione Assicurarsi che l'apparecchio non sia in funzione durante le operazioni di pulizia, cura e manutenzione e attendere che si raffreddi. Pulizia e cura generale • Pulire regolarmente le superfici esterne dell'apparecchio con un panno umido e poi asciugarle.
Page 144: Pulire Il Filtro Del Serbatoio
• Lubrificare il filtro con un po' di olio motore. • Reinstallare il filtro dell'aria seguendo l'ordine inverso. Pulire il filtro dell'aria dopo 50 ore di funzionamento o tre mesi. Sostituire quindi dopo 100 ore di funzionamento o dopo 6 mesi. Pulire il filtro del serbatoio •...
Page 145: Tabella Di Manutenzione
• Controllare che la candela non sia scolorita. (colore dello stand marrone chiaro) • Rimuovere i depositi sulla candela. Vedere la Fig. 24. • Impostare il gap dell'elettrodo su un valore target di 0,7-0,8 mm. Vedere la Fig. 24. Se necessario, sostituire la candela. Cfr. Tabella 4, pag. 26. 0,7-0,8 mm Figura 24 Tabella di manutenzione...
Page 146: Immagazzinamento
Tabella 4 Intervallo di manu- Prima di Dopo la 1. Ogni 50 Ogni 100 Ogni tenzione ogni messa Mt./20 ore. ore/3 ore/6 anno o in servizio mesi mesi 300 ore. Controllare il livello dell'olio Controllare il filtro dell'aria Controllare che l'impianto di alimen- tazione non presenti perdite...
Page 147: Scarico Del Carburante
Non conservare mai l'apparecchio con la benzina nel serbatoio. Svuotare il serbatoio del carburante quando l'apparecchio viene riposto. Scolare l'olio. • Osservare le norme ambientali per lo smaltimento dei materiali di esercizio. • Conservare il dispositivo in un luogo chiuso a chiave in modo che sia inaccessibile ai bambini e alle persone non autorizzate.
Page 148: Stoccaggio - Asciugatura Del Carburatore
Stoccaggio - Asciugatura del carburatore L'asciugatura del carburatore facilita il successivo avviamento del motore. • Chiudere il rubinetto del combustibile quando l'apparecchio è ancora in funzione. L'apparecchio continua a funzionare fino al completo esaurimento del carburante nel tubo flessibile e nel carburatore. •...
Page 149: Risoluzione Dei Problemi
Risoluzione dei problemi Tabella 5 Errore Possibile causa Soluzione È sufficiente impostare l'apparecchio. Controllare il livello dell'olio e, se neces- sario, rabboccare l'olio motore a un livello Intervento del sensore appena superiore al massimo. dell'olio (fonte di Spesso viene fatto in modo errato, misurare errore n.
Page 150 Controllare che il connettore della candela non sia danneggiato e che non sia montato correttamente. Controllare la scintilla di accensione: Svitare la candela. L'apparecchio deve essere fermo. Tenere la parte di terra della candela su una parte di terra dell'apparecchio. Tirare lentamente il cavo.
Page 151 Lasciare sempre circa 1/3 del serbatoio del carburante non riempito, riempire al massimo fino al fondo Sul tappo della Serbatoio del del setaccio. All’interno del tappo del serbatoio benzina carburante sono presenti due alette di bloccaggio che pos- fuoriuscita di troppo pieno sono essere piegate un po’...
Page 152: Dati Tecnici
Dati tecnici V. 1.1...
Page 153 Tabella 7 GG1-ER163-5.5-Q19.05 GG1-ER196-6.5-Q19.05 MODELLO GG1-ER196-6.5-Q19.05-SW GG1-ER196-6.5-Q19.05E 5/16-24 UNF 4,78 58,5 61,7 Figura 26 Tabella 8 GG1-ER163-5.5-S20_DE GG1-ER196-6.5-S20 MODELLO GG1-ER196-S20-DE GG1-ER196-6.5-S20E M8x1.25 Figura 27 V. 1.1...
Page 154 Tabella 9 GG1-ER163-5.5-P19.05 MODELLO GG1-ER196-6.5-P19.05 GG1-ER196-6.5-P19.05E 3/4-16 UNF Ø 19.05 22,5 58,5 Figura 28 Tabella 10 GG1-ER163-5.5-V19 MODELLO GG1-ER196-6.5-V19_DE GG1-ER196-6.5-V19E NASTRO 2-1/4 Ø 19.843 Ø 19.177 5/16-24 UNF 14,3 52,3 Figura 29 V. 1.1...
Page 155 Tabella 1 1 GG1-ER389-13-S25 GG1-ER389-13-S25E MODELLO GG1-ER420-15-S25 GG1-ER420-15-S25E M8x1.25 Figura 30 Tabella 12 GG1-ER389-13-Q25.4 GG1-ER389-13-Q25.4E MODELLO GG1-ER420-15-Q25.4 GG1-ER420-15-Q25.4E 72,5 7/16-24 UNF Profondità 20 Figura 31 V. 1.1...
Page 156 Tabella 13 GG1-ER389-13-V22 GG1-ER389-13-V22E MODELLO GG1-ER420-15-V22 GG1-ER420-15-V22E Ø 22 Ø 30 5/16-24 UNF 46,5 75,5 105,5 Figura 32 Tabella 14 GG1-ER389-13-P25.4 GG1-ER389-13-P25.4E MODELLO GG1-ER420-15-P25.4 GG1-ER420-15-P25.4E 14NF2 RH Ø 25,4 72,5 Figura 28 V. 1.1...
Page 157: Smaltimento Dei Rifiuti
La prova d'acquisto è obbligatoria per le richieste di garanzia. EBERTH non accetta alcuna garanzia per i dispositivi il cui numero di serie sia stato falsifi- cato, alterato o rimosso. Le richieste di garanzia non esistono per: ◊...
Page 158: Servizio
Telefono: +49 30 6920618 76 Email: service@rocket-tools.it Sito web: www.rocket-tools.it Parti di ricambio I ricambi più diffusi si trovano al seguente link del nostro sito web, nella categoria "Parti di ricambio": https://www.rocket-tools.it/Parti-di-ricambio/?mpn=GG1-ER163-5.5-Q19.05 https://www.rocket-tools.it/Parti-di-ricambio/?mpn=GG1-ER163-5.5-P19.05 https://www.rocket-tools.it/Parti-di-ricambio/?mpn=GG1-ER163-5.5-V19 https://www.rocket-tools.it/Parti-di-ricambio/?mpn=GG1-ER163-5.5-S20_DE https://www.rocket-tools.it/Parti-di-ricambio/?mpn=GG1-ER196-6.5-Q19.05 https://www.rocket-tools.it/Parti-di-ricambio/?mpn=GG1-ER196-6.5-P19.05 https://www.rocket-tools.it/Parti-di-ricambio/?mpn=GG1-ER196-6.5-V19_DE https://www.rocket-tools.it/Parti-di-ricambio/?mpn=GG1-ER196-6.5-S20_DE https://www.rocket-tools.it/Parti-di-ricambio/?mpn=GG1-ER196-6.5-Q19.05E https://www.rocket-tools.it/Parti-di-ricambio/?mpn=GG1-ER196-6.5-P19.05E...
Page 159: Dichiarazione Di Conformità Ue
Soddisfare i requisiti di sicurezza e salute previsti dalle direttive CE. La presente dichiarazio- ne perde la sua validità se i dispositivi vengono modificati senza il nostro consenso. Designazione dei dispositivi: GG1-ER163-5.5-Q19.05 GG1-ER196-6.5-P19.05E GG1-ER389-13-P25.4E GG1-ER163-5.5-P19.05 GG1-ER196-6.5-V19E...
Page 160 Note V. 1.1...
Page 161: Instrucciones De Uso
4 TIEMPOS MOTOR 4 TIEMPOS MOTOR DE GASOLINA DE GASOLINA GG1-ER163-5.5-Q19.05 GG1-ER163-5.5-P19.05 GG1-ER163-5.5-V19 GG1-ER163-5.5-S20_DE GG1-ER196-6.5-Q19.05 GG1-ER196-6.5-P19.05 GG1-ER196-6.5-V19_DE GG1-ER196-6.5-S20_DE GG1-ER196-6.5-Q19.05E GG1-ER196-6.5-P19.05E GG1-ER196-6.5-V19E GG1-ER196-6.5-S20E GG1-ER389-13-S25 GG1-ER389-13-Q25.4 GG1-ER389-13-P25.4 GG1-ER389-13-V22 GG1-ER389-13-S25E GG1-ER389-13-Q25.4E GG1-ER389-13-P25.4E GG1-ER389-13-V22E GG1-ER420-15-S25 GG1-ER420-15-Q25.4 GG1-ER420-15-P25.4 GG1-ER420-15-V22 GG1-ER420-15-S25E INSTRUCCIONES DE USO GG1-ER420-15-Q25.4E GG1-ER420-15-P25.4E...
Page 162 Índice Índice ............................2 Uso previsto ..........................3 Explicación de los símbolos .......................4 Advertencias ..........................4 Señales de obligación y prohibición ..................5 Símbolos e ilustraciones ......................5 Instrucciones generales de seguridad..................6 General .............................6 Riesgo de incendio, explosión y superficies calientes............7 Materiales de servicio, líquidos, vapores y gases de escape ..........8 Riesgos residuales ........................9 Después de la entrega .......................9 Descripción del dispositivo ......................10...
Page 163: Uso Previsto
Lea atentamente el manual de instrucciones El operador debe leer y comprender el manual de instrucciones para garantizar un manejo seguro. Incluso los operarios con experiencia en el aparato deben leer y comprender el manual de instrucciones. Los operadores mal informados pueden ponerse en peligro a sí mismos y a los demás por un uso inadecuado.
Page 164: Explicación De Los Símbolos
Explicación de los símbolos En este manual de instrucciones se indican con símbolos las indicaciones importantes relativas a la seguridad y al aparato. Siga las instrucciones para evitar daños personales y materiales. Advertencias Este símbolo llama la atención sobre un peligro inminente que podría provocar lesiones físicas graves o la muerte.
Page 165: Señales De Obligación Y Prohibición
Señales de obligación y prohibición Utilizar guantes de protección. Utilice protección auditiva y gafas de seguridad. Queda terminantemente prohibido encender fuego o fumar cerca del aparato Símbolos e ilustraciones Lea el manual de instrucciones antes de utilizar el aparato ¡Consejo! Este símbolo destaca los consejos e informaciones que deben observarse para un funcionamiento eficaz y sin problemas de la máquina.
Page 166: Instrucciones Generales De Seguridad
Instrucciones generales de seguridad Observe las indicaciones de seguridad y advertencia del aparato y siga las instrucciones Además de las indicaciones de este manual de instrucciones, deben observarse las normas generales de seguridad y prevención de accidentes del legislador. General •...
Page 167: Riesgo De Incendio, Explosión Y Superficies Calientes
• Mantenga limpia su zona de trabajo. Despeja el lugar de trabajo de obstáculos. Asegúrese de que el lugar de trabajo esté adecuadamente iluminado. Los lugares de trabajo desordenados y mal iluminados aumentan el riesgo de lesiones. • Coloque el aparato sobre una superficie nivelada e ignífuga que pueda soportar el peso del aparato.
Page 168: Materiales De Servicio, Líquidos, Vapores Y Gases De Escape
Materiales de servicio, líquidos, vapores y gases de escape • Nunca utilice E10 o diesel como combustible o para el motor. • Nunca utilice Aspen como combustible. • El aparato se lubrica con aceite de motor. Nunca permita que el aceite penetre en el suelo.
Page 169: Riesgos Residuales
Riesgos residuales Aunque se respeten todas las normas de seguridad pertinentes y el uso previsto especi- ficado por el fabricante, pueden surgir riesgos debido al diseño determinado por el uso previsto. • Riesgo de lesiones por contacto con componentes bajo tensión. •...
Page 170: Descripción Del Dispositivo
Descripción del dispositivo Descripción Motor de gasolina de 4 tiempos de 5,5/6,5 CV sin E-start Figura 1: Componentes generales del motor de gasolina Cuadro 1 Palanca del estrangulador 2. Filtro de aire 3. Palanca del acelerador 4. Tapón del depósito 5.
Page 171 Descripción Motor de gasolina de 4 tiempos de 13/15 CV sin arranque eléctrico Figura 2: Componentes generales del motor de gasolina Cuadro 2 Palanca del estrangulador 2. Filtro de aire 3. Palanca del acelerador 4. Tapón del depósito 5. Depósito de combustible 6.
Page 172 Descripción Motor de gasolina de 4 tiempos de 6,5/13/15 CV con E-start Aparte del motor de arranque y el panel de control E-Start, no hay diferencias en la descripción con el motor de gasolina de 6,5/13/15 CV sin E-Start. Figura 3: Detalles de los motores con E-Start Cuadro 3 Indicador de posición de la llave de 2.
Page 173: Montaje
Montaje Por razones de embalaje, esta máquina no está completamente montada. Las piezas que hay que montar están incluidas en el embalaje. General Mantenga el paquete cerrado hasta la instalación y observe las marcas de instalación y almacenamiento del exterior. Asegúrese de que el aparato no esté...
Page 174: Aceite De Motor
Aceite de motor El parto es sin líquidos. Puede haber residuos de aceite en el motor. Antes de la puesta en marcha, el aceite debe llenarse hasta la marca de máximo de acuerdo con las instrucciones. El motor tiene un sensor de aceite. Si no se humedece completamente, el encendido se interrumpe y el motor no puede arrancar.
Page 175: Rellenar Aceite Del Motor
Max. Min. Figura 6 Figura 7 Rellenar aceite del motor • Utilice aceite de motor 10W-30. El aparato se suministra sin aceite ni gasolina. Sin embargo, hay residuos de aceite en el motor. Rellene siempre el aceite según las instrucciones antes de ponerlo en funcionamiento Figura 8 •...
Page 176: Vaciar El Aceite Del Motor
Vaciar el aceite del motor Peligro para el medio ambiente No permita nunca que el aceite penetre en el suelo. El agua potable está envenenada. Utilice una base y un recipiente de recogida adecuados. • Coloque un recipiente colector adecuado debajo del tapón de vaciado. •...
Page 177 Riesgo de intoxicación, repostar sólo en zonas bien ventiladas. No abra nunca rápidamente el depósito de combustible. El combustible puede salir disparado debido a la sobrepresión El combustible puede contener sustancias similares a los disolventes. Evitar el contacto con la piel y los ojos y la inhalación del combustible.
Page 178: Puesta En Servicio
No llene el depósito hasta el borde. Llene gasolina hasta el fondo del colador del depósito como máximo. Deje siempre aproximadamente 1/3 del depósito de com- bustible sin llenar. (Fig.12) Figura 12 • Cierre el depósito de combustible volviendo a colocar el tapón y girándolo en el sentido de las agujas del reloj.
Page 179: Arrancar El Motor
• Las conexiones de los cables pueden aflojarse durante el envío y el funcionamiento. Compruebe la estanqueidad de todas las conexiones de cables visibles. • Llene el depósito con combustible nuevo. Ver cap. repostar" , p. 16. Arrancar el motor Riesgo de daños en el aparato.
Page 180: Palanca Del Acelerador
2. Mueva la palanca del acelerador hacia el centro. rápido lentamente Palanca del acelerador Figura 14 Utilice la palanca del acelerador para regular el régimen del motor. 3. Mueva la palanca del estrangulador a la posición correcta. • "off": Para arrancar con el motor frío (parada a la izquierda) Palanca del estrangulador Figura 15...
Page 181 4. Mueva la palanca de combustible a la posición "ON". (parar a la derecha) Palanca de la válvu- la de combustible Figura 17 5. Para empezar, tira un poco del cable y deja que se enganche. Sólo entonces deben cocinarse bien. Empuñadura de arranque Figura 18...
Page 182: Apagar El Motor
Apagar el motor • Reduzca la velocidad con la palanca del acelerador. • Gire el interruptor del motor a la posición "OFF". • Cierre el grifo del combustible. Interruptor del motor "off" "on" Figura 19 Los motores con E-Start se apagan girando la llave de contacto a la posición OFF. Si el motor se va a almacenar durante un periodo de tiempo prolongado, haga funcionar el carburador vacío.
Page 183: Limpieza, Cuidado Y Mantenimiento
Limpieza, cuidado y mantenimiento Asegúrese de que el aparato no esté en funcionamiento durante los trabajos de limpieza, cuidado y mantenimiento y espere hasta que se haya enfriado. Limpieza y cuidados generales • Limpie regularmente las superficies exteriores del aparato con un paño húmedo y séquelas a continuación.
Page 184: Limpiar El Filtro Del Depósito
• Lubrique el filtro con un poco de aceite de motor. • Vuelva a instalar el filtro de aire en orden inverso. Limpie el filtro de aire cada 50 horas de funcionamiento o cada tres meses. Sustitúya- lo después de 100 horas de funcionamiento o al cabo de 6 meses. Limpiar el filtro del depósito •...
Page 185: Tabla De Mantenimiento
• Compruebe si la bujía está descolorida. (color del soporte marrón claro) • Elimine los depósitos de la bujía. Véase la Fig. 24. • Ajuste la separación entre electrodos a un valor objetivo de 0,7-0,8 mm. Véase la Fig. 24. Sustituya la bujía si es necesario.
Page 186: Almacenamiento
Cuadro 4 Intervalo de mante- Antes de Después de Cada Cada Cada nimiento cada puesta la 1. Mt./20 50 h/3 100 h/6 año o en servicio hrs. meses meses 300 h. Comprobar el nivel de aceite Comprobar el filtro de aire Compruebe si hay fugas en el sistema de combustible...
Page 187: Vaciar Combustible
No guarde nunca el aparato con gasolina en el depósito. Vacíe el depósito de combustible cuando guarde el aparato. Escurrir el aceite. • Respete la normativa medioambiental para la eliminación de los materiales de fun- cionamiento. • Guarde el aparato en un lugar cerrado con llave, de modo que sea inaccesible para niños y personas no autorizadas.
Page 188: Almacenamiento - Secar El Carburador
Almacenamiento - secar el carburador Secar el carburador facilita el arranque posterior del motor. • Cierre el grifo del combustible mientras el aparato esté en funcionamiento. El aparato sigue funcionando hasta que el combustible de la manguera de combustible y del carburador se agota por completo.
Page 189: Solución De Problemas
Solución de problemas Cuadro 5 Error Posible causa Solución Sólo hay que instalar el aparato. Com- pruebe el nivel de aceite y, si es necesario, rellene el aceite del motor hasta el nivel El sensor de aceite máximo. se dispara (fuente de A menudo se hace incorrectamente, mida error nº...
Page 190 Compruebe si el conector de la bujía está dañado y si encaja correctamente. Comprobar la chispa de encendido: Desen- rosca la vela. El aparato debe estar parado. Sujete la parte de tierra de la vela a una parte de tierra del aparato. Tire lentamente del cable.
Page 191 Compruebe que el filtro de aire está firmemente asentado y no presenta daños. El filtro de aire no debe aspirar aire falso. Limpie la suciedad Motor en Falso del núcleo del filtro de aire. Reposte el aparato marcha, Combustible o únicamente con gasolina sin plomo (gasolina pero muy aceite...
Page 192: Datos Técnicos
Datos técnicos V. 1.1...
Page 193 Cuadro 7 GG1-ER163-5.5-Q19.05 GG1-ER196-6.5-Q19.05 MODELO GG1-ER196-6.5-Q19.05-SW GG1-ER196-6.5-Q19.05E 5/16-24 UNF 4,78 58,5 61,7 Figura 26 Cuadro 8 GG1-ER163-5.5-S20_DE GG1-ER196-6.5-S20 MODELO GG1-ER196-S20-DE GG1-ER196-6.5-S20E M8x1.25 Figura 27 V. 1.1...
Page 194 Cuadro 9 GG1-ER163-5.5-P19.05 MODELO GG1-ER196-6.5-P19.05 GG1-ER196-6.5-P19.05E 3/4-16 UNF Ø 19.05 22,5 58,5 Figura 28 Cuadro 10 GG1-ER163-5.5-V19 MODELO GG1-ER196-6.5-V19_DE GG1-ER196-6.5-V19E CINTA 2-1/4 Ø 19.843 Ø 19.177 5/16-24 UNF 14,3 52,3 Figura 29 V. 1.1...
Page 195 Cuadro 1 1 GG1-ER389-13-S25 GG1-ER389-13-S25E MODELO GG1-ER420-15-S25 GG1-ER420-15-S25E M8x1.25 Figura 30 Cuadro 12 GG1-ER389-13-Q25.4 GG1-ER389-13-Q25.4E MODELO GG1-ER420-15-Q25.4 GG1-ER420-15-Q25.4E 72,5 7/16-24 UNF Profundidad 20 Figura 31 V. 1.1...
Page 196 Cuadro 13 GG1-ER389-13-V22 GG1-ER389-13-V22E MODELO GG1-ER420-15-V22 GG1-ER420-15-V22E Ø 22 Ø 30 5/16-24 UNF 46,5 75,5 105,5 Figura 32 Cuadro 14 GG1-ER389-13-P25.4 GG1-ER389-13-P25.4E MODELO GG1-ER420-15-P25.4 GG1-ER420-15-P25.4E 14NF2 RH Ø 25,4 72,5 Figura 28 V. 1.1...
Page 197: Eliminación De Residuos
Las traducciones de las instrucciones de uso se han elaborado según nuestro leal saber y entender. EBERTH concede una garantía de 24 meses a partir de la fecha de compra de conformi- dad con las disposiciones legales. La prueba de compra es obligatoria para reclamar la garantía.
Page 198: Servicio
Teléfono: +49 (0) 30692061870 Correo electrónico: service@rocket-tools.es Página web: www.rocket-tools.es Piezas de recambio Encontrará las piezas de recambio más populares en el siguiente enlace de nuestro sitio web, en la categoría "Repuestos": https://www.rocket-tools.es/Repuestos/?mpn=GG1-ER163-5.5-Q19.05 https://www.rocket-tools.es/Repuestos/?mpn=GG1-ER163-5.5-P19.05 https://www.rocket-tools.es/Repuestos/?mpn=GG1-ER163-5.5-V19 https://www.rocket-tools.es/Repuestos/?mpn=GG1-ER163-5.5-S20_DE https://www.rocket-tools.es/Repuestos/?mpn=GG1-ER196-6.5-Q19.05 https://www.rocket-tools.es/Repuestos/?mpn=GG1-ER196-6.5-P19.05 https://www.rocket-tools.es/Repuestos/?mpn=GG1-ER196-6.5-V19_DE https://www.rocket-tools.es/Repuestos/?mpn=GG1-ER196-6.5-S20_DE https://www.rocket-tools.es/Repuestos/?mpn=GG1-ER196-6.5-Q19.05E...
Page 199: Declaración De Conformidad De La Ue
Cumplir los requisitos de seguridad y salud de las Directivas CE. Esta declaración perderá su validez si los dispositivos se modifican sin nuestro acuerdo. Designación de los dispositivos: GG1-ER163-5.5-Q19.05 GG1-ER196-6.5-P19.05E GG1-ER389-13-P25.4E GG1-ER163-5.5-P19.05 GG1-ER196-6.5-V19E...
Page 200: Notas
Notas V. 1.1...
Page 201 STATIONAIRE 4-TAKT STATIONAIRE 4-TAKT BENZINEMOTOR BENZINEMOTOR GG1-ER163-5.5-Q19.05 GG1-ER163-5.5-P19.05 GG1-ER163-5,5-V19 GG1-ER163-5,5-S20_DE GG1-ER196-6.5-Q19.05 GG1-ER196-6.5-P19.05 GG1-ER196-6,5-V19_DE GG1-ER196-6,5-S20_DE GG1-ER196-6.5-Q19.05E GG1-ER196-6.5-P19.05E GG1-ER196-6,5-V19E GG1-ER196-6,5-S20E GG1-ER389-13-S25 GG1-ER389-13-Q25.4 GG1-ER389-13-P25.4 GG1-ER389-13-V22 GG1-ER389-13-S25E GG1-ER389-13-Q25,4E GG1-ER389-13-P25,4E GG1-ER389-13-V22E GG1-ER420-15-S25 GG1-ER420-15-Q25.4 GG1-ER420-15-P25.4 GG1-ER420-15-V22 GG1-ER420-15-S25E GEBRUIKSAANWIJZING GG1-ER420-15-Q25,4E GG1-ER420-15-P25,4E DE EN FR IT ES PL SE...
Page 202 Inhoudsopgave Inhoudsopgave ...........................2 Beoogd gebruik ..........................3 Uitleg van symbolen ........................4 Waarschuwingen ........................4 Verplichte en verbodsborden ....................5 Symbolen en illustraties ......................5 Algemene veiligheidsinstructies ....................6 Algemeen ..........................6 Risico op brand, explosie en hete oppervlakken ..............7 Bedrijfsstoffen, vloeistoffen, dampen en uitlaatgassen ............8 Overblijvende risico's .........................9 Na levering ..........................9 Beschrijving apparaat ......................10 Montage ............................
Page 203: Beoogd Gebruik
Lees de bedieningsinstructies zorgvuldig! De gebruiker moet de bedieningsinstructies lezen en begrijpen om veilig gebruik te ga- randeren. Zelfs gebruikers met ervaring met het apparaat moeten de bedieningsinstructies lezen en begrijpen. Onvoldoende geïnformeerde operators kunnen zichzelf en anderen in gevaar brengen door onjuist gebruik. Bewaar de gebruiksaanwijzing binnen handbereik. Het bedienings-, onderhouds- en schoonmaakpersoneel moet de bedieningsinstructies le- zen.
Page 204: Uitleg Van Symbolen
Uitleg van symbolen Belangrijke veiligheidsinformatie en informatie over het apparaat wordt in deze gebruiksaanwijzing aangeduid met symbolen. Volg de instructies om persoonlijk letsel en schade aan eigendommen te voorkomen. Waarschuwingen Dit symbool vestigt de aandacht op een dreigend gevaar dat ernstig lichamelijk letsel of de dood tot gevolg kan hebben.
Page 205: Verplichte En Verbodsborden
Verplichte en verbodsborden Gebruik beschermende handschoenen. Draag gehoorbescherming en een veiligheidsbril. Open vuur of roken in de buurt van het apparaat is ten strengste verboden! Symbolen en illustraties Lees de gebruiksaanwijzing voor gebruik! Tip! Dit symbool benadrukt tips en informatie die in acht moeten worden genomen voor een efficiënte en probleemloze werking van de machine.
Page 206: Algemene Veiligheidsinstructies
Algemene veiligheidsinstructies Neem de veiligheids- en waarschuwingsberichten op het apparaat in acht en volg de instructies op! Naast de instructies in deze gebruiks- aanwijzing moeten de algemene veiligheids- en ongevallenpreven- tievoorschriften van de wetgever in acht worden genomen. Algemeen • Als je voor het eerst gebruikt, moet je instructies krijgen van een specialist. Kinderen en jongeren onder de 18 mogen het apparaat niet gebruiken.
Page 207: Risico Op Brand, Explosie En Hete Oppervlakken
• Houd je werkgebied schoon. Maak de werkplek vrij van obstakels. Zorg ervoor dat de werkplek voldoende verlicht is. Onopgeruimde en slecht verlichte werkplekken verhogen het risico op letsel. • Plaats het apparaat op een vlakke en vuurvaste ondergrond die het gewicht van het apparaat kan dragen.
Page 208: Bedrijfsstoffen, Vloeistoffen, Dampen En Uitlaatgassen
Bedrijfsstoffen, vloeistoffen, dampen en uitlaatgassen • Gebruik nooit E10 of diesel als brandstof of voor de motor. • Gebruik Aspen nooit als brandstof. • Het apparaat wordt gesmeerd met motorolie. Zorg dat er nooit olie in de grond komt. Gevaar voor het milieu. •...
Page 209: Overblijvende Risico's
Overblijvende risico's Zelfs als alle relevante veiligheidsvoorschriften en het door de fabrikant gespecificeerde beoogde gebruik worden nageleefd, kunnen er risico's ontstaan door het ontwerp dat wordt bepaald door het beoogde gebruik. • Risico op letsel door contact met spanningvoerende onderdelen. •...
Page 210: Beschrijving Apparaat
Beschrijving apparaat Beschrijving 5,5/6,5 pk 4-takt benzinemotor zonder E-start Figuur 1: Algemene onderdelen van de benzinemotor Tabel 1 Chokehendel 2. Luchtfilter 3. Gashendel 4. Tankdop 5. Brandstoftank 6. Geluiddemper Stekker bougie 8. Kleppendeksel Schacht 10. Olieaftapplug 1 1. Olievuldop/peilstok 12. Motorschakelaar 13.
Page 211 Beschrijving 13/15 pk 4-takt benzinemotor zonder elektrische start Figuur 2: Algemene onderdelen van de benzinemotor Tabel 2 Chokehendel 2. Luchtfilter 3. Gashendel 4. Tankdop 5. Brandstoftank 6. Geluiddemper Stekker bougie 8. Kleppendeksel Schacht 10. Olieaftapplug 1 1. Olievuldop/peilstok 12. Motorschakelaar 13.
Page 212 Beschrijving 6,5/13/15 pk 4-takt benzinemotor met E-start Afgezien van de startmotor en het E-Start bedieningspaneel zijn er geen verschillen in de beschrijving met de 6,5/13/15 pk benzinemotor zonder E-Start. Figuur 3: Details over motoren met E-Start Tabel 3 Contactsleutelstandindicator 2. Contactslot 3.
Page 213: Montage
Montage Om verpakkingsredenen is deze machine niet volledig gemonteerd. De on- derdelen die in elkaar gezet moeten worden, zitten in de verpakking. Algemeen Houd de verpakking gesloten tot de installatie en let op de installatie- en opslagmarkerin- gen aan de buitenkant. Zorg ervoor dat het apparaat niet draait en is afgekoeld tijdens installatie- en onderhoudswerkzaamheden.
Page 214: Motorolie
Motorolie De levering is zonder vloeistoffen. Er kunnen olieresten in de motor zitten. Voor het eerste gebruik moet olie worden bijgevuld tot de maximummarke- ring volgens de instructies. De motor heeft een oliesensor. Als deze niet volledig nat is, wordt de ontsteking on- derbroken en kan de motor niet worden gestart.
Page 215: Motorolie Bijvullen
Max. Min. Figuur 6 Figuur 7 Motorolie bijvullen • Gebruik 10W-30 motorolie. Het apparaat wordt geleverd zonder olie en benzine. Er zijn echter olieresten in de motor. Vul vóór gebruik altijd olie bij volgens de instructies! Figuur 8 • Controleer het oliepeil voordat u olie bijvult, zie pagina 14 (olie moet altijd worden bijgevuld voor de eerste inbedrijfstelling!).
Page 216: Motorolie Aftappen
Motorolie aftappen Gevaar voor het milieu! Zorg dat er nooit olie in de grond komt. Het drinkwa- ter is vergiftigd. Gebruik een geschikte basis en opvangbak. • Plaats een geschikte opvangbak onder de aftapplug. • Open de aftapplug en tap de olie volledig af. Olieaftapplug Figuur 9 Ververs de motorolie regelmatig.
Page 217 Risico op vergiftiging, alleen tanken in goed geventileerde ruimten. Open de brandstoftank nooit snel. Brandstof kan eruit spuiten door overdruk! De brandstof kan stoffen bevatten die vergelijkbaar zijn met oplosmiddelen. Vermijd contact met huid en ogen en inademing van de brandstof. •...
Page 218: Inbedrijfstelling
Vul de tank niet tot de rand. Vul benzine tot maximaal de bodem van het tankzeefje. Laat altijd ongeveer 1/3 van de brandstoftank ongevuld. (Afb.12) Figuur 12 • Sluit de brandstoftank door de dop terug te plaatsen en rechtsom te draaien. Er zitten 2 borgpennen aan de binnenkant van de tankdop, deze kunnen iets meer naar de tankdop toe worden gebogen.
Page 219: Motor Starten
• Kabelverbindingen kunnen losraken tijdens verzending en gebruik. Controleer of alle zichtbare kabelverbindingen goed vastzitten. • Vul de tank met verse brandstof. Zie hoofdstuk. bijtanken" , p. 16. Motor starten Risico op beschadiging van het apparaat. Controleer het oliepeil voor elke start.
Page 220 2. Zet de gashendel in het midden. snel langzaam Gashendel Figuur 14 Gebruik de gashendel om het motortoerental te regelen. 3. Zet de chokehendel in de juiste stand. • "off": Voor het starten als de motor koud is (linker stop) Chokehendel Figuur 15 •...
Page 221 4. Zet de brandstofhendel in de stand "ON". (stop rechts) Brandstofklep- hendel Figuur 17 5. Om te beginnen trek je de kabel een beetje uit en laat je hem inhaken. Alleen dan moeten ze door en door gaar zijn. Startgreep Figuur 18 Tijdens de eerste 20 bedrijfsuren mag de motor niet te lang op volgas draaien.
Page 222: Schakel De Motor Uit
Schakel de motor uit • Verlaag de snelheid met de gashendel. • Zet de motorschakelaar in de stand "OFF". • Sluit de brandstofkraan. Motorschake- laar "off" "on" Figuur 19 Motoren met E-Start worden uitgeschakeld door de contactsleutel in de stand OFF (uit) te draaien.
Page 223: Reiniging, Verzorging En Onderhoud
Reiniging, verzorging en onderhoud Zorg ervoor dat het apparaat niet draait tijdens schoonmaak-, onderhouds- en reparatiewerkzaamheden en wacht tot het is afgekoeld. Algemene reiniging en verzorging • Reinig de buitenkant van het apparaat regelmatig met een vochtige doek en veeg de oppervlakken vervolgens droog.
Page 224: Tankzeef Reinigen
• Smeer het filter in met een beetje motorolie. • Installeer het luchtfilter opnieuw in omgekeerde volgorde. Reinig het luchtfilter na 50 bedrijfsuren of drie maanden. Vervang deze dan na 100 bedrijfsuren of na 6 maanden. Tankzeef reinigen • Open de tankdop en verwijder het tankzeefje, Afb. 22. •...
Page 225: Onderhoudstabel
• Controleer de bougie op verkleuring. (standkleur lichtbruin) • Verwijder de aanslag op de bougie. Zie Fig. 24. • Stel de elektrodenafstand in op een doelwaarde van 0,7-0,8 mm. Zie Fig. 24. Vervang de bougie indien nodig. Zie tabel 4, blz. 26. 0,7-0,8 mm Figuur 24 Onderhoudstabel...
Page 226: Opslag
Tabel 4 Voor elke Na de 1. Elke 50 Elke 100 Elk jaar Onderhoudsinterval inbedrijfstel- Mt./20 uur. uur/3 uur/6 of 300 ling maanden maanden uur. Oliepeil controleren Luchtfilter controleren Controleer het brandstofsysteem op lekkage Olie verversen De filterbeker reini- ♦ ♦ ♦...
Page 227: Brandstof Aftappen
Berg het apparaat nooit op met benzine in de tank. Leeg de brandstoftank wanneer het apparaat wordt opgeborgen. Giet de olie af. • Neem de milieuvoorschriften voor het afvoeren van bedrijfsmaterialen in acht. • Bewaar het apparaat in een afsluitbare ruimte zodat het niet toegankelijk is voor kinderen en onbevoegden.
Page 228: Opslag - De Carburateur Drogen
Opslag - de carburateur drogen Het drogen van de carburateur maakt het later gemakkelijker om de motor te star- ten. • Sluit de brandstofkraan terwijl het apparaat nog draait. Het apparaat blijft werken totdat de brandstof in de brandstofslang en carburateur volledig is opgebruikt. •...
Page 229: Problemen Oplossen
Problemen oplossen Tabel 5 Mogelijke oor- Fout Oplossing zaak Stel het apparaat gewoon in. Controleer het oliepeil en vul zo nodig motorolie bij tot Oliesensor triggert net boven het maximumpeil. (foutbron nr. 1) Dit wordt vaak verkeerd gedaan, meet het oliepeil op de juiste manier, schroef de peil- stok NIET in om het oliepeil af te lezen.
Page 230 Controleer of de bougiestekker beschadigd is en goed past. Controleer de ontstekingsvonk: Schroef de kaars los. Het apparaat moet stilstaan. Houd het aardingsgedeelte van de kaars tegen een aardingsgedeelte van het apparaat. Trek langzaam aan de kabel. Als er geen ontstekingsvonk wordt herkend: Controleer het oliepeil als de oliesensor Geen ontstekings- de ontsteking wordt onderbroken.
Page 231 Controleer of het luchtfilter goed vastzit en onbeschadigd is. Het luchtfilter mag geen valse Motor draait, lucht aanzuigen. Verwijder eventueel vuil van Valse maar erg ruste- de luchtfilterkern. Tank alleen loodvrije benzine Brandstof of loos en (normale benzine, Super, Super Plus). Meng olie ongelijk nooit andere additieven of oliën door de benzi-...
Page 232: Technische Gegevens
Technische gegevens V. 1.1...
Page 233 Tabel 7 GG1-ER163-5.5-Q19.05 GG1-ER196-6.5-Q19.05 MODEL GG1-ER196-6.5-Q19.05-SW GG1-ER196-6.5-Q19.05E 5/16-24 UNF 4,78 58,5 61,7 Figuur 26 Tabel 8 GG1-ER163-5,5-S20_DE GG1-ER196-6,5-S20 MODEL GG1-ER196-S20-DE GG1-ER196-6,5-S20E M8x1.25 Figuur 27 V. 1.1...
Page 234 Tabel 9 GG1-ER163-5.5-P19.05 MODEL GG1-ER196-6.5-P19.05 GG1-ER196-6.5-P19.05E 3/4-16 UNF Ø 19.05 22,5 58,5 Figuur 28 Tabel 10 GG1-ER163-5,5-V19 MODEL GG1-ER196-6,5-V19_DE GG1-ER196-6,5-V19E TAPER 2-1/4 Ø 19.843 Ø 19.177 5/16-24 UNF 14,3 52,3 Figuur 29 V. 1.1...
Page 235 Tabel 1 1 GG1-ER389-13-S25 GG1-ER389-13-S25E MODEL GG1-ER420-15-S25 GG1-ER420-15-S25E M8x1.25 Figuur 30 Tabel 12 GG1-ER389-13-Q25.4 GG1-ER389-13-Q25,4E MODEL GG1-ER420-15-Q25.4 GG1-ER420-15-Q25,4E 72,5 7/16-24 UNF Diepte 20 Figuur 31 V. 1.1...
Page 236 Tabel 13 GG1-ER389-13-V22 GG1-ER389-13-V22E MODEL GG1-ER420-15-V22 GG1-ER420-15-V22E Ø 22 Ø 30 5/16-24 UNF 46,5 75,5 105,5 Figuur 32 Tabel 14 GG1-ER389-13-P25.4 GG1-ER389-13-P25,4E MODEL GG1-ER420-15-P25.4 GG1-ER420-15-P25,4E 14NF2 RV Ø 25,4 72,5 Figuur 28 V. 1.1...
Page 237: Afvalverwijdering
De vertalingen van de bedieningsinstructies zijn naar beste weten opgesteld. EBERTH geeft een garantie van 24 maanden vanaf de aankoopdatum in overeenstemming met de wettelijke bepalingen. Een aankoopbewijs is verplicht voor garantieclaims.
Page 238: Service
10707 Berlijn Duitsland. Telefoon: 030 69 20 61 870 E-mail: service@rocket-tools.nl Website: www.rocket-tools.nl Onderdelen Je vindt populaire reserveonderdelen onder de volgende link op onze website in de cate- gorie "Reserveonderdelen": https://www.rocket-tools.nl/reserveonderdelen/?mpn=GG1-ER163-5.5-Q19.05 https://www.rocket-tools.nl/reserveonderdelen/?mpn=GG1-ER163-5.5-P19.05 https://www.rocket-tools.nl/reserveonderdelen/?mpn=GG1-ER163-5,5-V19 https://www.rocket-tools.nl/reserveonderdelen/?mpn=GG1-ER163-5.5-S20_NL https://www.rocket-tools.nl/reserveonderdelen/?mpn=GG1-ER196-6.5-Q19.05 https://www.rocket-tools.nl/reserveonderdelen/?mpn=GG1-ER196-6.5-P19.05 https://www.rocket-tools.nl/reserveonderdelen/?mpn=GG1-ER196-6,5-V19_NL https://www.rocket-tools.nl/reserveonderdelen/?mpn=GG1-ER196-6.5-S20_NL https://www.rocket-tools.nl/reserveonderdelen/?mpn=GG1-ER196-6.5-Q19.05E https://www.rocket-tools.nl/reserveonderdelen/?mpn=GG1-ER196-6.5-P19.05E https://www.rocket-tools.nl/reserveonderdelen/?mpn=GG1-ER196-6,5-V19E...
Page 239: Eu-Conformiteitsverklaring
Voldoen aan de veiligheids- en gezondheidsvereisten van de EG-richtlijnen. Deze verkla- ring verliest haar geldigheid als de apparaten zonder onze toestemming worden gewijzigd. Aanduiding van de apparaten: GG1-ER163-5.5-Q19.05 GG1-ER196-6.5-P19.05E GG1-ER389-13-P25,4E GG1-ER163-5.5-P19.05...
Page 240: Opmerkingen
Opmerkingen V. 1.1...
Page 241: Instrukcja Obsługi
4-SUWOWY 4-SUWOWY SILNIK BENZYNOWY SILNIK BENZYNOWY GG1-ER163-5.5-Q19.05 GG1-ER163-5.5-P19.05 GG1-ER163-5.5-V19 GG1-ER163-5.5-S20_DE GG1-ER196-6.5-Q19.05 GG1-ER196-6.5-P19.05 GG1-ER196-6.5-V19_DE GG1-ER196-6.5-S20_DE GG1-ER196-6.5-Q19.05E GG1-ER196-6.5-P19.05E GG1-ER196-6.5-V19E GG1-ER196-6.5-S20E GG1-ER389-13-S25 GG1-ER389-13-Q25.4 GG1-ER389-13-P25.4 GG1-ER389-13-V22 GG1-ER389-13-S25E GG1-ER389-13-Q25.4E GG1-ER389-13-P25.4E GG1-ER389-13-V22E GG1-ER420-15-S25 GG1-ER420-15-Q25.4 GG1-ER420-15-P25.4 GG1-ER420-15-V22 GG1-ER420-15-S25E INSTRUKCJA OBSŁUGI GG1-ER420-15-Q25.4E GG1-ER420-15-P25.4E DE EN FR IT ES NL...
Page 242 Spis treści Spis treści .............................2 Przeznaczenie ..........................3 Wyjaśnienie symboli ........................4 Ostrzeżenia ..........................4 Znaki nakazu i zakazu ......................5 Symbole i ilustracje ........................5 Ogólne instrukcje bezpieczeństwa ...................6 Ogólne ............................6 Ryzyko pożaru, wybuchu i gorących powierzchni ...............7 Materiały eksploatacyjne, ciecze, opary i gazy spalinowe ..........8 Ryzyko rezydualne ........................9 Po dostawie ..........................9 Opis urządzenia ........................10...
Page 243: Przeznaczenie
Przeczytaj uważnie instrukcję obsługi! Operator musi przeczytać i zrozumieć instrukcję obsługi, aby zapewnić bezpieczną ob- sługę. Nawet operatorzy posiadający doświadczenie z urządzeniem muszą przeczytać i zrozumieć instrukcję obsługi. Nieodpowiednio poinformowani operatorzy mogą stanowić zagrożenie dla siebie i innych poprzez niewłaściwe użytkowanie. Instrukcję obsługi należy przechowywać...
Page 244: Wyjaśnienie Symboli
Wyjaśnienie symboli Ważne informacje dotyczące bezpieczeństwa i urządzenia są oznaczone w niniejszej instrukcji obsługi symbolami. Postępuj zgodnie z instrukcjami, aby uniknąć obrażeń ciała i uszkodzenia mienia. Ostrzeżenia Ten symbol zwraca uwagę na bezpośrednie niebezpieczeń- stwo, które może prowadzić do poważnych obrażeń ciała lub śmierci.
Page 245: Znaki Nakazu I Zakazu
Znaki nakazu i zakazu Używać rękawic ochronnych. Nosić ochronniki słuchu i okulary ochronne. Otwarty ogień lub palenie w pobliżu urządzenia jest surowo zabronione! Symbole i ilustracje Przed użyciem należy zapoznać się z instrukcją obsługi! Wskazówka! Symbol ten podkreśla wskazówki i informacje, których należy przestrzegać...
Page 246: Ogólne Instrukcje Bezpieczeństwa
Ogólne instrukcje bezpieczeństwa Należy przestrzegać wskazówek bezpieczeństwa i ostrzeżeń umieszczonych na urządzeniu oraz postępować zgodnie z instruk- cjami! Oprócz wskazówek zawartych w niniejszej instrukcji obsługi należy przestrzegać ogólnych przepisów bezpieczeństwa i zapo- biegania wypadkom określonych przez ustawodawcę. Ogólne • Początkujący użytkownik powinien zostać poinstruowany przez specjalistę. Dzieci i młodzież...
Page 247: Ryzyko Pożaru, Wybuchu I Gorących Powierzchni
• Nigdy nie obracaj, nie przechylaj ani nie przemieszczaj urządzenia podczas pracy. • Utrzymuj obszar roboczy w czystości. Oczyść miejsce pracy z przeszkód. Upew- nij się, że miejsce pracy jest odpowiednio oświetlone. Nieuporządkowane i słabo oświetlone miejsca pracy zwiększają ryzyko urazów. •...
Page 248: Materiały Eksploatacyjne, Ciecze, Opary I Gazy Spalinowe
Materiały eksploatacyjne, ciecze, opary i gazy spalinowe • Nigdy nie używaj E10 lub oleju napędowego jako paliwa lub do silnika. • Nigdy nie używaj Aspen jako paliwa. • Urządzenie jest smarowane olejem silnikowym. Nie wolno dopuścić do przedostania się oleju do gleby. Zagrożenie dla środowiska. •...
Page 249: Ryzyko Rezydualne
Ryzyko rezydualne Nawet jeśli przestrzegane są wszystkie odpowiednie przepisy bezpieczeństwa i zamie- rzone zastosowanie określone przez producenta, mogą pojawić się zagrożenia wynika- jące z konstrukcji określonej przez zamierzone zastosowanie. • Ryzyko obrażeń w wyniku kontaktu z elementami pod napięciem. • Ryzyko urazu oczu przez latające części, nawet w okularach ochronnych. •...
Page 250: Opis Urządzenia
Opis urządzenia Opis 4-suwowy silnik benzynowy o mocy 5,5/6,5 KM bez funkcji E-start Rysunek 1: Ogólne elementy silnika benzynowego Tabela 1 Dźwignia ssania 2. Filtr powietrza 3. Dźwignia przepustnicy 4. Korek wlewu paliwa 5. Zbiornik paliwa 6. Tłumik Złącze świecy zapłonowej 8.
Page 251 Opis 4-suwowy silnik benzynowy 13/15 KM bez rozrusznika elektrycznego Rysunek 2: Ogólne elementy silnika benzynowego Tabela 2 Dźwignia ssania 2. Filtr powietrza 3. Dźwignia przepustnicy 4. Korek wlewu paliwa 5. Zbiornik paliwa 6. Tłumik Złącze świecy zapłonowej 8. Pokrywa zaworów Wał...
Page 252 Opis 4-suwowy silnik benzynowy o mocy 6,5/13/15 KM z funkcją E-start Poza rozrusznikiem i panelem sterowania E-Start, w opisie nie ma żadnych różnic w stosunku do silnika benzynowego 6,5/13/15 KM bez E-Start. Rysunek 3: Szczegóły dotyczące silników z funkcją E-Start Tabela 3 Wskaźnik położenia kluczyka zapłonu 2.
Page 253: Montaż
Montaż Ze względów związanych z pakowaniem to urządzenie nie jest w pełni zmontowane. Części do montażu znajdują się w opakowaniu. Ogólne Opakowanie należy przechowywać zamknięte do momentu instalacji i przestrzegać oznaczeń dotyczących instalacji i przechowywania znajdujących się na zewnątrz. Upewnij się, że urządzenie nie pracuje i ostygło podczas prac instalacyjnych i konserwacyjnych.
Page 254: Olej Silnikowy
Olej silnikowy Dostawa odbywa się bez płynów. W silniku mogą znajdować się pozostałości oleju. Przed pierwszym uruchomieniem należy uzupełnić olej do maksymal- nego poziomu zgodnie z instrukcjami. Silnik jest wyposażony w czujnik oleju. Jeśli nie zostanie on całkowicie zwilżony, zapłon zostanie przerwany i nie będzie można uruchomić silnika. Zmierz poziom oleju silnikowego Nigdy nie obracaj korka wlewu oleju z podłączonym bagnetem do gwintu podczas odczytywania poziomu oleju.
Page 255: Uzupełnić Olej Silnikowy
Maks. Min. Rysunek 6 Rysunek 7 Uzupełnić olej silnikowy • Używać oleju silnikowego 10W-30. Urządzenie jest dostarczane bez oleju i benzyny. W silniku znajdują się jednak pozo- stałości oleju. Przed rozpoczęciem eksploatacji należy zawsze uzupełnić olej zgod- nie z instrukcjami! Rysunek 8 •...
Page 256: Spuścić Olej Silnikowy
Spuścić olej silnikowy Zagrożenie dla środowiska! Nie wolno dopuścić do przedostania się oleju do gleby. Woda pitna jest zatruta. Używać odpowiedniej podstawy i pojemnika zbiorczego. • Umieść odpowiedni pojemnik pod korkiem spustowym. • Otworzyć korek spustowy i całkowicie spuścić olej. Korek spustowy oleju Rysunek 9...
Page 257 Ryzyko zatrucia, tankować tylko w dobrze wentylowanych pomieszczeniach. Nigdy nie należy szybko otwierać zbiornika paliwa. Paliwo może wytrysnąć z powodu nadciśnienia! Paliwo może zawierać substancje podobne do roz- puszczalników. Unikać kontaktu ze skórą i oczami oraz wdychania paliwa. • Umieść urządzenie na podłodze w stabilnej i równej pozycji. •...
Page 258: Uruchomienie
Nie napełniaj zbiornika po brzegi. Benzynę należy wlewać maksymalnie do dna sitka zbiornika. Zawsze należy pozostawiać ok. 1/3 zbiornika paliwa nienapełnio- nego. (Rys.12) Rysunek 12 • Zamknij zbiornik paliwa, zakładając korek i przekręcając go w prawo. Po wewnętrznej stronie korka wlewu paliwa znajdują się 2 zaczepy blokujące, które można wygiąć...
Page 259: Uruchom Silnik
• Połączenia kablowe mogą się poluzować podczas wysyłki i użytkowania. Sprawdź szczelność wszystkich widocznych połączeń kablowych. • Napełnij zbiornik świeżym paliwem. Patrz rozdział. tankowanie" , str. 16. Uruchom silnik Ryzyko uszkodzenia urządzenia. Przed każdym uruchomieniem należy sprawdzić poziom oleju. Nigdy nie uruchamiaj urządzenia, jeśli brakuje filtra powietrza lub jest on uszkodzony.
Page 260 2. Przesuń dźwignię przepustnicy na środek. szybki powoli Dźwignia przepustnicy Rysunek 14 Do regulacji prędkości obrotowej silnika służy dźwignia przepustnicy. 3. Ustaw dźwignię ssania w prawidłowym położeniu. • "off": Do uruchamiania, gdy silnik jest zimny (lewy stop) Dźwignia ssania Rysunek 15 •...
Page 261 4. Przesuń dźwignię paliwa do pozycji "ON". (zatrzymaj w prawo) Dźwignia zaworu paliwa Rysunek 17 5. Aby rozpocząć, wyciągnij nieco kabel i pozwól mu się zaczepić. Tylko wtedy powin- ny być dokładnie ugotowane. Uchwyt rozrusznika Rysunek 18 Silnik nie może pracować na pełnych obrotach przez zbyt długi czas w ciągu pierw- szych 20 godzin pracy.
Page 262: Wyłącz Silnik
Wyłącz silnik • Zmniejsz prędkość za pomocą dźwigni przepustnicy. • Ustaw przełącznik silnika w pozycji "OFF". • Zamknij zawór paliwa. Wyłącznik silnika "off" "on" Rysunek 19 Silniki z funkcją E-Start są wyłączane poprzez przekręcenie kluczyka zapłonu do pozycji OFF. Jeśli silnik ma być przechowywany przez dłuższy czas, należy opróżnić gaźnik.
Page 263: Czyszczenie, Pielęgnacja I Konserwacja
Czyszczenie, pielęgnacja i konserwacja Upewnij się, że urządzenie nie pracuje podczas czyszczenia, pielęgnacji i konserwacji i poczekaj, aż ostygnie. Ogólne czyszczenie i pielęgnacja • Regularnie czyść zewnętrzne powierzchnie urządzenia wilgotną szmatką, a następ- nie wytrzyj je do sucha. • Jeśli w niedostępnych miejscach, zwłaszcza w szczelinach wentylacyjnych i żeber- kach chłodzących, znajdują...
Page 264: Wyczyść Sitko Zbiornika
• Nasmaruj filtr niewielką ilością oleju silnikowego. • Ponownie zamontować filtr powietrza w odwrotnej kolejności. Filtr powietrza należy czyścić po 50 godzinach pracy lub po trzech miesiącach. Na- stępnie wymienić po 100 godzinach pracy lub po 6 miesiącach. Wyczyść sitko zbiornika •...
Page 265: Tabela Konserwacji
• Sprawdź świecę zapłonową pod kątem przebarwień. (kolor podstawki jasnobrązo- • Usuń osady ze świecy zapłonowej. Patrz rys. 24. • Ustaw odstęp między elektrodami na wartość docelową 0,7-0,8 mm. Patrz rys. 24. W razie potrzeby wymień świecę zapłonową. Patrz Tabela 4, str. 26. 0,7-0,8 mm Rysunek 24 Tabela konserwacji...
Page 266: Przechowywanie
Tabela 4 Przed Po 1. Co 50 Co 100 Co rok Okres między prze- każdym Mt./20 godzin/3 godzin/6 lub 300 glądami uruchomie- godz. miesiące miesiące godzin. niem Sprawdź poziom oleju Sprawdź filtr powie- trza Sprawdź układ paliwowy pod kątem wycieków Wymiana oleju Czyszczenie kubka filtra...
Page 267: Spuścić Paliwo
Nigdy nie przechowuj urządzenia z benzyną w zbiorniku. Opróżnij zbiornik paliwa, gdy urządzenie jest przechowywane. Spuścić olej. • Należy przestrzegać przepisów ochrony środowiska dotyczących utylizacji materia- łów eksploatacyjnych. • Urządzenie należy przechowywać w miejscu zamykanym na klucz, aby było niedo- stępne dla dzieci i osób nieupoważnionych.
Page 268: Przechowywanie - Osuszanie Gaźnika
Przechowywanie - osuszanie gaźnika Osuszenie gaźnika ułatwia późniejsze uruchomienie silnika. • Zamknąć zawór paliwa, gdy urządzenie nadal pracuje. Urządzenie pracuje do mo- mentu całkowitego wyczerpania paliwa w przewodzie paliwowym i gaźniku. • Urządzenie zatrzymuje się po zużyciu paliwa. Urządzenie należy przechowywać wyłącznie w następujących warunkach: •...
Page 269: Rozwiązywanie Problemów
Rozwiązywanie problemów Tabela 5 Możliwa przyczy- Błąd Rozwiązanie Wystarczy skonfigurować urządzenie. Sprawdź poziom oleju i w razie potrzeby uzupełnij olej silnikowy do poziomu nieco Zadziałanie czujnika powyżej maksymalnego. oleju (źródło błędu Często wykonywane nieprawidłowo, nr 1) należy prawidłowo zmierzyć poziom oleju, NIE wkręcać...
Page 270 Sprawdź złącze świecy zapłonowej pod kątem uszkodzeń i prawidłowego dopaso- wania. Sprawdź iskrę zapłonową: Wykręć świecę. Urządzenie musi być nieruchome. Przytrzy- maj uziemioną część świecy przy uziemionej części urządzenia. Pociągnij kabel powoli. Jeśli nie można rozpoznać iskry zapłono- Brak iskry zapło- wej: Sprawdź...
Page 271 Sprawdź, czy filtr powietrza jest dobrze osadzony i nieuszkodzony. Filtr powietrza nie może zasysać fałszywego powietrza. Oczyść Silnik pracuje, rdzeń filtra powietrza z wszelkich zanieczysz- ale bardzo Fałsz czeń. Urządzenie należy tankować wyłącznie niespokojny i Paliwo lub olej benzyną bezołowiową (zwykła benzyna, nierówny Super, Super Plus).
Page 272: Dane Techniczne
Dane techniczne V. 1.1...
Page 273 Tabela 7 GG1-ER163-5.5-Q19.05 GG1-ER196-6.5-Q19.05 MODEL GG1-ER196-6.5-Q19.05-SW GG1-ER196-6.5-Q19.05E 5/16-24 UNF 4,78 58,5 61,7 Rysunek 26 Tabela 8 GG1-ER163-5.5-S20_DE GG1-ER196-6.5-S20 MODEL GG1-ER196-S20-DE GG1-ER196-6.5-S20E M8x1.25 Rysunek 27 V. 1.1...
Page 274 Tabela 9 GG1-ER163-5.5-P19.05 MODEL GG1-ER196-6.5-P19.05 GG1-ER196-6.5-P19.05E 3/4-16 UNF Ø 19.05 22,5 58,5 Rysunek 28 Tabela 10 GG1-ER163-5.5-V19 MODEL GG1-ER196-6.5-V19_DE GG1-ER196-6.5-V19E TAŚMA 2-1/4 Ø 19 843 Ø 19 177 5/16-24 UNF 14,3 52,3 Rysunek 29 V. 1.1...
Page 275 Tabela 1 1 GG1-ER389-13-S25 GG1-ER389-13-S25E MODEL GG1-ER420-15-S25 GG1-ER420-15-S25E M8x1.25 Rysunek 30 Tabela 12 GG1-ER389-13-Q25.4 GG1-ER389-13-Q25.4E MODEL GG1-ER420-15-Q25.4 GG1-ER420-15-Q25.4E 72,5 7/16-24 UNF Głębokość 20 Rysunek 31 V. 1.1...
Page 276 Tabela 13 GG1-ER389-13-V22 GG1-ER389-13-V22E MODEL GG1-ER420-15-V22 GG1-ER420-15-V22E Ø 22 Ø 30 5/16-24 UNF 46,5 75,5 105,5 Rysunek 32 Tabela 14 GG1-ER389-13-P25.4 GG1-ER389-13-P25.4E MODEL GG1-ER420-15-P25.4 GG1-ER420-15-P25.4E 14NF2 RH Ø 25,4 72,5 Rysunek 28 V. 1.1...
Page 277: Usuwanie Odpadów
Tłumaczenia instrukcji obsługi zostały przygotowane zgodnie z naszą najlepszą wiedzą. EBERTH udziela gwarancji na okres 24 miesięcy od daty zakupu zgodnie z przepisami ustawowymi. Dowód zakupu jest obowiązkowy w przypadku roszczeń gwarancyjnych.
Page 278: Usługa
10707 Berlin Niemcy. Telefon: 030 69 20 61 870 E-mail: service@rocket-tools.pl Strona internetowa: www.rocket-tools.pl Części zamienne Popularne części zamienne można znaleźć pod poniższym linkiem na naszej stronie inter- netowej w kategorii "Części zamienne": https://www.rocket-tools.pl/czesci-zamienne/?mpn=GG1-ER163-5.5-Q19.05 https://www.rocket-tools.pl/czesci-zamienne/?mpn=GG1-ER163-5.5-P19.05 https://www.rocket-tools.pl/czesci-zamienne/?mpn=GG1-ER163-5.5-V19 https://www.rocket-tools.pl/czesci-zamienne/?mpn=GG1-ER163-5.5-S20_DE https://www.rocket-tools.pl/czesci-zamienne/?mpn=GG1-ER196-6.5-Q19.05 https://www.rocket-tools.pl/czesci-zamienne/?mpn=GG1-ER196-6.5-P19.05 https://www.rocket-tools.pl/czesci-zamienne/?mpn=GG1-ER196-6.5-V19_DE https://www.rocket-tools.pl/czesci-zamienne/?mpn=GG1-ER196-6.5-S20_DE https://www.rocket-tools.pl/czesci-zamienne/?mpn=GG1-ER196-6.5-Q19.05E https://www.rocket-tools.pl/czesci-zamienne/?mpn=GG1-ER196-6.5-P19.05E...
Page 279: Deklaracja Zgodności Ue
Spełniają wymogi bezpieczeństwa i ochrony zdrowia określone w dyrektywach WE. Ni- niejsza deklaracja traci ważność, jeśli urządzenia zostaną zmodyfikowane bez naszej zgody. Oznaczenie urządzeń: GG1-ER163-5.5-Q19.05 GG1-ER196-6.5-P19.05E GG1-ER389-13-P25.4E GG1-ER163-5.5-P19.05 GG1-ER196-6.5-V19E GG1-ER389-13-V22E GG1-ER163-5.5-V19...
Page 280: Uwagi
Uwagi V. 1.1...
Page 281 STATIONÄR 4-TAKTS STATIONÄR 4-TAKTS BENSINMOTOR BENSINMOTOR GG1-ER163-5,5-Q19,05 GG1-ER163-5,5-P19,05 GG1-ER163-5,5-V19 GG1-ER163-5,5-S20_DE GG1-ER196-6,5-Q19,05 GG1-ER196-6,5-P19,05 GG1-ER196-6.5-V19_DE GG1-ER196-6,5-S20_DE GG1-ER196-6.5-Q19.05E GG1-ER196-6.5-P19.05E GG1-ER196-6,5-V19E GG1-ER196-6,5-S20E GG1-ER389-13-S25 GG1-ER389-13-Q25.4 GG1-ER389-13-P25.4 GG1-ER389-13-V22 GG1-ER389-13-S25E GG1-ER389-13-Q25,4E GG1-ER389-13-P25,4E GG1-ER389-13-V22E GG1-ER420-15-S25 GG1-ER420-15-Q25.4 GG1-ER420-15-P25.4 GG1-ER420-15-V22 GG1-ER420-15-S25E BRUKSANVISNING GG1-ER420-15-Q25,4E GG1-ER420-15-P25,4E DE EN FR IT ES NL PL GG1-ER420-15-V22E...
Page 282 Innehållsförteckning Innehållsförteckning ........................2 Avsedd användning........................3 Förklaring av symboler .......................4 Varningar ..........................4 Skyltar om påbud och förbud ....................5 Symboler och illustrationer ......................5 Allmänna säkerhetsanvisningar ....................6 Allmänt ............................6 Risk för brand, explosion och heta ytor ..................7 Driftsmaterial, vätskor, ångor och avgaser ................8 Kvarvarande risker ........................9 Efter leverans ..........................9 Beskrivning av enheten ......................10...
Page 283: Avsedd Användning
Läs bruksanvisningen noggrant! Operatören måste läsa och förstå bruksanvisningen för att garantera säker hantering. Även användare med erfarenhet av apparaten måste läsa och förstå bruksanvisningen. Otill- räckligt informerade operatörer kan utsätta sig själva och andra för fara genom felaktig användning. Förvara bruksanvisningen lättillgängligt. Drift-, underhålls- och rengöringsper- sonal måste läsa bruksanvisningen.
Page 284: Förklaring Av Symboler
Förklaring av symboler Viktig säkerhets- och apparatrelaterad information är markerad med symboler i denna bruksanvisning. Följ anvisningarna för att undvika person- och egendomsskador. Varningar Denna symbol gör dig uppmärksam på en överhängande fara som kan leda till allvarliga fysiska skador eller dödsfall. Denna symbol indikerar farliga situationer som kan leda till allvarliga fysiska skador eller dödsfall.
Page 285: Skyltar Om Påbud Och Förbud
Skyltar om påbud och förbud Använd skyddshandskar. Använd hörselskydd och skyddsglasögon. Öppen eld eller rökning i närheten av apparaten är strängt förbjudet! Symboler och illustrationer Läs bruksanvisningen före användning! Tips! Denna symbol betonar tips och information som måste följas för effektiv och problemfri användning av maskinen. Avfallshantera bensin och spillolja på...
Page 286: Allmänna Säkerhetsanvisningar
Allmänna säkerhetsanvisningar Beakta säkerhets- och varningstexterna på apparaten och följ anvis- ningarna! Förutom anvisningarna i denna bruksanvisning måste även de allmänna säkerhets- och olycksförebyggande bestämmelserna i lagstiftningen följas. Allmänt • Som förstagångsanvändare bör du få instruktioner av en specialist. Barn och ungdo- mar under 18 år får inte använda apparaten.
Page 287: Risk För Brand, Explosion Och Heta Ytor
• Håll ditt arbetsområde rent. Rensa arbetsplatsen från hinder. Se till att arbetsplatsen är tillräckligt upplyst. Stökiga och dåligt upplysta arbetsplatser ökar risken för skador. • Placera apparaten på ett plant och brandsäkert underlag som kan bära upp appara- tens vikt. Se alltid till att apparaten står stadigt och säkert. •...
Page 288: Driftsmaterial, Vätskor, Ångor Och Avgaser
Driftsmaterial, vätskor, ångor och avgaser • Använd aldrig E10 eller diesel som bränsle eller till motorn. • Använd aldrig Aspen som bränsle. • Apparaten är smord med motorolja. Låt aldrig olja tränga ner i marken. Fara för miljön. • Apparaten avger giftiga ångor. Avgaserna kan vara luktfria och osynliga och inne- hålla oförbrända kolväten och bensen.
Page 289: Kvarvarande Risker
Kvarvarande risker Även om alla relevanta säkerhetsbestämmelser och den avsedda användning som anges av tillverkaren följs, kan risker uppstå på grund av den konstruktion som bestäms av den avsedda användningen. • Risk för personskada på grund av kontakt med spänningsförande komponenter. •...
Page 290: Beskrivning Av Enheten
Beskrivning av enheten Beskrivning 5,5/6,5 hk 4-takts bensinmotor utan E-start Figur 1: Bensinmotorns allmänna komponenter Tabell 1 Choke-spak 2. Luftfilter 3. Spak för gasreglage 4. Bränslepåfyllningslock 5. Bränsletank 6. Ljuddämpare Tändstiftskontakt 8. Ventilkåpa Axel 10. Avtappningsplugg för olja 1 1. Oljepåfyllningslock/kolvsticka 12.
Page 291 Beskrivning 13/15 hk 4-takts bensinmotor utan elstart Figur 2: Bensinmotorns allmänna komponenter Tabell 2 Choke-spak 2. Luftfilter 3. Spak för gasreglage 4. Bränslepåfyllningslock 5. Bränsletank 6. Ljuddämpare Tändstiftskontakt 8. Ventilkåpa Axel 10. Avtappningsplugg för olja 1 1. Oljepåfyllningslock/kolvsticka 12. Motorbrytare 13.
Page 292 Beskrivning 6,5/13/15 hk 4-takts bensinmotor med E-start Bortsett från startmotorn och E-Start-kontrollpanelen finns det inga skillnader i be- skrivningen jämfört med bensinmotorn på 6,5/13/15 hk utan E-Start. Figur 3: Detaljer om motorer med E-Start Tabell 3 Indikator för tändningsnyckelns läge 2.
Page 293: Montering
Montering Av förpackningsskäl är denna maskin inte helt monterad. De delar som ska monteras ingår i förpackningen. Allmänt Håll förpackningen stängd fram till installationen och observera installations- och förva- ringsmärkningarna på utsidan. Se till att apparaten inte är igång och att den har svalnat under monterings- och underhållsarbeten.
Page 294: Motorolja
Motorolja Förlossningen sker utan vätska. Det kan finnas oljerester i motorn. Före idrift- tagningen måste oljan fyllas på till maxmarkeringen enligt anvisningarna. Motorn har en oljesensor. Om den inte är helt fuktad avbryts tändningen och motorn kan inte startas. Mät motoroljenivån Vrid aldrig oljepåfyllningspluggen med ansluten oljesticka in i gängan vid avläsning av oljenivån.
Page 295: Fyll På Motorolja
Max. Min. Bild 6 Bild 7 Fyll på motorolja • Använd 10W-30 motorolja. Apparaten levereras utan olja och bensin. Det finns dock oljerester i motorn. Fyll all- tid på olja enligt anvisningarna före användning! Bild 8 • Kontrollera oljenivån före påfyllning av olja, se sidan 14 (olja måste alltid fyllas på vid första idrifttagningen!).
Page 296: Tappa Av Motorolja
Tappa av motorolja Fara för miljön! Låt aldrig olja tränga ner i marken. Dricksvattnet är förgiftat. Använd ett lämpligt underlag och en lämplig uppsamlingsbehållare. • Placera en lämplig uppsamlingskärl under avtappningspluggen. • Öppna avtappningspluggen och tappa ur oljan helt. Avtappningsplugg för olja Bild 9 Byt motorolja regelbundet.
Page 297 Förgiftningsrisk, tanka endast i väl ventilerade utrymmen. Öppna aldrig bränsletanken snabbt. Bränsle kan spruta ut på grund av övertryck! Bränslet kan innehålla ämnen som liknar lösningsmedel. Undvik hud- och ögonkontakt samt inandning av bränslet. • Placera apparaten på golvet i ett stabilt och plant läge. •...
Page 298: Driftsättning
Fyll inte tanken till brädden. Fyll på bensin högst upp till botten av tankens sil. Lämna alltid ca 1/3 av bränsletanken ofylld. (Fig.12) Bild 12 • Stäng bränsletanken genom att sätta tillbaka locket och vrida det medurs. Det finns 2 låsklackar på insidan av tanklocket, dessa kan böjas lite mer mot tan- klocket.
Page 299: Starta Motorn
• Kabelanslutningar kan lossna under transport och drift. Kontrollera att alla synliga kabelanslutningar är ordentligt åtdragna. • Fyll tanken med färskt bränsle. Se kap. tankning" , s. 16. Starta motorn Risk för skador på enheten. Kontrollera oljenivån före varje start. Starta aldrig apparaten om luftfiltret saknas eller är skadat.
Page 300 2. Flytta gasreglaget till mitten. snabb långsamt Spak för gas- reglage Bild 14 Använd gasreglaget för att reglera motorvarvtalet. 3. Flytta chokereglaget till rätt läge. • "off": För start när motorn är kall (vänster stopp) Choke-spak Bild 15 • "on": För start när motorn är varm (stopp höger) Choke-spak Bild 16 V.
Page 301 4. Flytta bränslespaken till läget "ON". (stopp höger) Spak för bräns- leventil Bild 17 5. Börja med att dra ut kabeln en aning och låt den haka i. Först då ska de vara genom- kokta. Starthandtag Bild 18 Motorn får inte köras med full gas för länge under de första 20 driftstimmarna. Motorn är utrustad med en oljesensor.
Page 302: Stäng Av Motorn
Stäng av motorn • Sänk hastigheten med hjälp av gasreglaget. • Vrid motorbrytaren till läge "OFF". • Stäng bränslekranen. Motorbrytare "off" "on" Bild 19 Motorer med E-Start stängs av genom att tändningsnyckeln vrids till OFF-läget. Om motorn ska förvaras under en längre tid ska förgasaren köras tom. Stäng därför bränslekranen och vänta tills apparaten stängs av.
Page 303: Rengöring, Skötsel Och Underhåll
Rengöring, skötsel och underhåll Se till att apparaten inte är igång under rengörings-, skötsel- och underhålls- arbetet och vänta tills den har svalnat. Allmän rengöring och skötsel • Rengör regelbundet apparatens yttre ytor med en fuktig trasa och torka sedan ytorna torra.
Page 304: Rengör Tankens Sil
• Smörj filtret med lite motorolja. • Montera luftfiltret igen i omvänd ordning. Rengör luftfiltret efter 50 drifttimmar eller tre månader. Byt sedan efter 100 driftstim- mar eller efter 6 månader. Rengör tankens sil • Öppna tanklocket och ta bort tankens sil, fig. 22. •...
Page 305: Underhållstabell
• Kontrollera att tändstiftet inte är missfärgat. (standarfärg ljusbrun) • Avlägsna avlagringar på tändstiftet. Se bild 24. • Ställ in elektrodavståndet till ett målvärde på 0,7-0,8 mm. Se bild 24. Byt ut tändstiftet om det behövs. Se tabell 4, s. 26. 0,7-0,8 mm Bild 24 Underhållstabell...
Page 306: Förvaring
Tabell 4 Efter den Var 50:e Var 100:e Varje år Underhållsintervall Före varje 1. Mt./20 tim- timme/6:e eller 300 idrifttagning timmar. me/3:e månad timmar. månad Kontrollera oljenivån Kontrollera luftfiltret Kontrollera bränsle- systemet med avse- ende på läckage Oljebyte Rengöring av filter- koppen ♦...
Page 307: Tappa Ur Bränsle
Förvara aldrig apparaten med bensin i tanken. Töm bränsletanken när appa- raten ställs undan för förvaring. Tappa ur oljan. • Beakta miljöbestämmelserna för avfallshantering av driftsmaterial. • Förvara enheten i ett låsbart utrymme så att den är oåtkomlig för barn och obehöriga personer.
Page 308: Förvaring - Torkning Av Förgasaren
Förvaring - Torkning av förgasaren Genom att torka förgasaren blir det lättare att starta motorn senare. • Stäng bränslekranen medan apparaten fortfarande är igång. Apparaten fortsätter att gå tills bränslet i bränsleslangen och förgasaren är helt förbrukat. • Apparaten stannar när bränslet är förbrukat. Förvara endast enheten under följande förhållanden: •...
Page 309: Felsökning
Felsökning Tabell 5 Möjlig orsak Lösning Det är bara att sätta upp apparaten. Kont- rollera oljenivån och fyll på motorolja till Oljesensorn utlöses strax över maxnivå om det behövs. (felkälla nr 1) Det görs ofta fel, mät oljenivån korrekt, skruva INTE i oljestickan för att läsa av oljenivån.
Page 310 Kontrollera att tändstiftskontakten inte är skadad och att den sitter rätt. Kontrollera tändningsgnistan: Skruva loss ljuset. Apparaten måste stå stilla. Håll ljusets jordade del mot en jordad del av apparaten. Dra långsamt i kabeln. Om ingen tändgnista kan identifieras: Kont- rollera oljenivån om oljesensorn Ingen tändgnista tändningen är avbruten.
Page 311 Kontrollera att luftfiltret sitter ordentligt fast och är oskadat. Luftfiltret får inte dra in falsk luft. Motorn är Rengör luftfilterkärnan från eventuell smuts. Tan- Falsk igång, ka apparaten endast med blyfri bensin (normal Bränsle eller men mycket bensin, Super, Super Plus). Blanda aldrig andra olja rastlös och tillsatser eller oljor i bensinen och använd inte...
Page 312: Tekniska Data
Tekniska data V. 1.1...
Page 313 Tabell 7 GG1-ER163-5,5-Q19,05 GG1-ER196-6,5-Q19,05 MODELL GG1-ER196-6.5-Q19.05-SW GG1-ER196-6.5-Q19.05E 5/16-24 UNF 4,78 58,5 61,7 Bild 26 Tabell 8 GG1-ER163-5,5-S20_DE GG1-ER196-6,5-S20 MODELL GG1-ER196-S20-DE GG1-ER196-6,5-S20E M8x1.25 Bild 27 V. 1.1...
Page 314 Tabell 9 GG1-ER163-5,5-P19,05 MODELL GG1-ER196-6,5-P19,05 GG1-ER196-6.5-P19.05E 3/4-16 UNF Ø 19.05 22,5 58,5 Bild 28 Tabell 10 GG1-ER163-5,5-V19 MODELL GG1-ER196-6.5-V19_DE GG1-ER196-6,5-V19E TAPER 2-1/4 Ø 19 843 Ø 19 177 5/16-24 UNF 14,3 52,3 Bild 29 V. 1.1...
Page 315 Tabell 1 1 GG1-ER389-13-S25 GG1-ER389-13-S25E MODELL GG1-ER420-15-S25 GG1-ER420-15-S25E M8x1.25 Bild 30 Tabell 12 GG1-ER389-13-Q25.4 GG1-ER389-13-Q25,4E MODELL GG1-ER420-15-Q25.4 GG1-ER420-15-Q25,4E 72,5 7/16-24 UNF Djup 20 Bild 31 V. 1.1...
Page 316 Tabell 13 GG1-ER389-13-V22 GG1-ER389-13-V22E MODELL GG1-ER420-15-V22 GG1-ER420-15-V22E Ø 22 Ø 30 5/16-24 UNF 46,5 75,5 105,5 Bild 32 Tabell 14 GG1-ER389-13-P25.4 GG1-ER389-13-P25,4E MODELL GG1-ER420-15-P25.4 GG1-ER420-15-P25,4E 14NF2 RH Ø 25,4 72,5 Bild 28 V. 1.1...
Page 317: Avfallshantering
Översättningarna av bruksanvisningen har gjorts efter bästa förmåga. EBERTH lämnar en garanti på 24 månader från inköpsdatumet i enlighet med de lagstad- gade bestämmelserna. Inköpsbevis är obligatoriskt för garantianspråk.
Page 318: Service
Service Rocket-Tools GmbH Kurfürstendamm 170 10707 Berlin Tyskland. Telefon: 030 69 20 61 870 E-post: service@rocket-tools.se Hemsida: www.rocket-tools.se Reservdelar Populära reservdelar hittar du under följande länk på vår webbplats i kategorin "Reserv- delar": https://www.rocket-tools.se/reservdelar/?mpn=GG1-ER163-5,5-Q19,05 https://www.rocket-tools.se/reservdelar/?mpn=GG1-ER163-5,5-P19,05 https://www.rocket-tools.se/reservdelar/?mpn=GG1-ER163-5,5-V19 https://www.rocket-tools.se/reservdelar/?mpn=GG1-ER163-5.5-S20_SV https://www.rocket-tools.se/reservdelar/?mpn=GG1-ER196-6,5-Q19,05 https://www.rocket-tools.se/reservdelar/?mpn=GG1-ER196-6,5-P19,05 https://www.rocket-tools.se/reservdelar/?mpn=GG1-ER196-6.5-V19_EN https://www.rocket-tools.se/reservdelar/?mpn=GG1-ER196-6.5-S20_SV https://www.rocket-tools.se/reservdelar/?mpn=GG1-ER196-6.5-Q19.05E https://www.rocket-tools.se/reservdelar/?mpn=GG1-ER196-6.5-P19.05E...
Page 319: Eu-Försäkran Om Överensstämmelse
EU-försäkran om överensstämmelse Vi förklarar härmed, Rocket-Tools GmbH Kurfürstendamm 170 10707 Berlin, att de apparater som beskrivs nedan, genom sin design och konstruktion och i de versioner som vi har släppt ut på marknaden, uppfyller de relevanta, grundläggande Uppfylla säkerhets- och hälsokraven i EG-direktiven. Denna deklaration förlorar sin giltighet om utrustningen ändras utan vårt medgivande.
Page 320: Anteckningar
Anteckningar V. 1.1...
