Scheppach MR230-61 Translation Of Original Instruction Manual

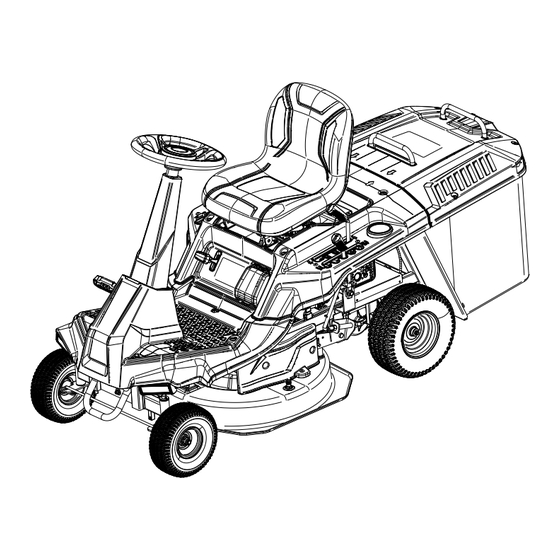

Petrol ride-on lawnmower

Hide thumbs Also See for MR230-61:

Translation of original instruction manual (212 pages)

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

page of 208

/ 208
Bookmarks

Available languages

Quick Links

Download this manual

Art.Nr.

59112928842

AusgabeNr.

59112928842_0001

Rev.Nr.

25/07/2024

MR230-61

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.

Technische Änderungen vorbehalten. Abbildungen beispielhaft!

Benzin-Aufsitzrasenmäher

Originalbetriebsanleitung

Petrol ride-on lawnmower

Translation of original instruction manual

Tondeuse autoportée

Traduction des instructions d'origine

Need help?

Do you have a question about the MR230-61 and is the answer not in the manual?

Questions and answers

Summary of Contents for Scheppach MR230-61

Page 1 Art.Nr. 59112928842 AusgabeNr. 59112928842_0001 Rev.Nr. 25/07/2024 MR230-61 Benzin-Aufsitzrasenmäher Originalbetriebsanleitung Petrol ride-on lawnmower Translation of original instruction manual Tondeuse autoportée Traduction des instructions d’origine Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Page 2 · service@scheppach.com...
Page 3 · service@scheppach.com...
Page 4 · service@scheppach.com...
Page 5 · service@scheppach.com...
Page 6 · service@scheppach.com...
Page 7 Montage ......................20 Vor Inbetriebnahme ................... 21 Bedienung ......................23 Transport (Abb. 1) ....................28 Reinigung und Wartung ..................29 Lagerung ......................33 Entsorgung und Wiederverwertung ..............33 Störungsabhilfe ....................35 Konformitätserklärung ..................559 www.scheppach.com · service@scheppach.com DE | 7...
Page 8 Entfernen Sie den Zündkerzenstecker, bevor Sie Wartungsarbeiten vornehmen. Vor allen Arbeiten am Gerät Zündschlüssel ziehen und Hinweise in dieser Anleitung beachten. Entfernen Sie den Akku, bevor Sie Wartungsarbeiten vornehmen. Halten Sie Hände und Füße von den rotierenden Mähmessern fern. 8 | DE www.scheppach.com · service@scheppach.com...
Page 9 Steigen Sie nicht auf das Mähwerk, den Seitenauswurf, die Räder oder das Gehäuse des Aufsitzrasenmähers. ACHTUNG! Betriebsstoffe sind feuergefährlich und explosiv -Verbrennungsgefahr. Tankinhalt 1,8 l Leistung 4,4 kW / 6 PS Hubraum 224 cm³ Drehzahl 3100 min Volumen Fangkorb 150 l www.scheppach.com · service@scheppach.com DE | 9...
Page 10 MI N Nicht bei heißem oder laufendem Motor tanken. Länge Mähmesser. Max. Schnittbreite. 61 cm Garantierter Schallleistungspegel Warnung vor gefährlicher elektrischer Spannung. STOP: Motor ausschalten ON: Betrieb STOP START START: Start Brems- und Kupplungspedal 10 | DE www.scheppach.com · service@scheppach.com...
Page 11 Feststellbremse Choke/Drehzahlregler Vorwärtsgangschaltung Neutral Rückwärtsgang 5-fach Schnitthöhenverstellung Mähwerk ein/aus Nicht in die LED-Schweinwerfer des Aufsitzrasenmähers blicken! T5 A Gerätesicherung Schutzklasse II Das Produkt entspricht den geltenden europäischen Richtlinien. www.scheppach.com · service@scheppach.com DE | 11...
Page 12 Verletzung zur Folge haben könnte. Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, HINWEIS wenn sie nicht vermieden wird, Sachschäden am Produkt oder Eigentum/ Besitz zur Folge haben könnte. 12 | DE www.scheppach.com · service@scheppach.com...
Page 13 Luftfiltergehäuse Betriebsanleitung gut auf und händigen Sie alle Unter- Luftfilter lagen bei Weitergabe des Gerätes an Dritte mit aus. Zündkerze 25a. Zündkerzenstecker 3. Gerätebeschreibung Sicherung 5A Halter Sicherung Fahrersitz Seilzugstarter Schraube Mutter Sitzkontaktschalter Fangkorb www.scheppach.com · service@scheppach.com DE | 13...
Page 14 • Insbesondere Störungen, welche die Sicherheit be- • Die Beförderung von Personen (insbesondere von einträchtigen können, umgehend beseitigen (las- Kindern) und Tieren ist nicht gestattet. sen)! • Niemals auf das Mähwerk steigen. 14 | DE www.scheppach.com · service@scheppach.com...
Page 15 • Bei Wartungs- und Reinigungsarbeiten sowie beim Arzt fragen, ob die Arbeit mit dem Gerät möglich ist. Transport des Geräts zusätzlich stets feste Hand- schuhe tragen und lange Haare zusammenbinden und sichern (Kopftuch, Mütze etc.). www.scheppach.com · service@scheppach.com DE | 15...
Page 16 • Tanken Sie nur im Freien und Rauchen Sie während ten, Gräben und Deichen arbeiten. Insbesondere des Betankens nicht. auf ausreichenden Abstand zu solchen Gefahren- • Stellen Sie vor dem Tanken den Verbrennungsmotor stellen achten. ab und lassen Sie ihn abkühlen. 16 | DE www.scheppach.com · service@scheppach.com...
Page 17 Betriebsanleitung Ihres Akkus und Ladegeräts der Das Gerät darf ohne aufgeschraubten Original- Scheppach 20 V IXES Serie gegeben sind. Tankdeckel nicht in Betrieb genommen werden. • Überprüfen Sie aus Sicherheitsgründen Kraftstoff- Eine detaillierte Beschreibung zum Ladevorgang und...
Page 18 • Fahren Sie stets mit angemessener Geschwindig- keit. • Entleeren Sie den Fangkorb nur vom Fahrersitz aus. • Vor dem Entleeren des Fangkorbes stets das Mäh- messer auskuppeln und warten, bis es zum Still- stand gekommen ist. 18 | DE www.scheppach.com · service@scheppach.com...
Page 19 Deshalb wird empfohlen warme Arbeitshandschuhe Achtung! zu tragen und regelmäßige Arbeitspausen einzulegen. Das Gerät ist Teil der Scheppach 20 V IXES Serie und 8. Auspacken kann mit Akkus der Scheppach 20 V IXES Serie betrie- ben werden. Die Akkus dürfen nur mit Ladegeräten der Scheppach 20 V IXES Serie geladen werden.
Page 20 Teil des Fangkorbs (2) einrastet. • eine Benzin Absaugpumpe (Plastikausführung, in Schwenken Sie nun den Fangkorb (2) wieder nach Baumärkten erhältlich) unten. • 0,5 l Motoröl SAE 30 Überprüfen Sie den korrekten Sitz des Fangkorbs (2). 20 | DE www.scheppach.com · service@scheppach.com...
Page 21 Zuschalten des Mähwerks ab! Prüfen Sie das Produkt vor jeder Inbetriebnahme auf: • Dichtheit des Treibstoffsystems, • einwandfreien Zustand und Vollständigkeit der Schutzeinrichtungen und der Schnittvorrichtung, • festen Sitz sämtlicher Verschraubungen, • Leichtgängigkeit aller beweglichen Teile. www.scheppach.com · service@scheppach.com DE | 21...
Page 22 - Füllen Sie vor der Inbetriebnahme Benzin und Öl werkzeug und somit auch für einen gleichmäßig ge- ein. Das Produkt wird ohne Motor- und Getriebeöl mähten Rasen. geliefert. Kontrollieren Sie den Reifendruck mit einer han- delsüblichen Fußluftpumpe in regelmäßigen Ab- ständen. 22 | DE www.scheppach.com · service@scheppach.com...
Page 23 Handhabung des Geräts vertraut sind. Vor der erstma- Setzen Sie sich auf den Fahrersitz (1). ligen Inbetriebnahme muss sich der Benutzer um eine Treten Sie das Bremspedal (13) und betätigen Sie fachkundige und praktische Unterweisung bemühen. die Feststellbremse (12). www.scheppach.com · service@scheppach.com DE | 23...
Page 24 Hängen Sie den Fangkorb (2) ein. Siehe Abschnitt Entfernen Sie Steine, Stöcke, Knochen, Drähte, 9.4. Spielzeug und andere Gegenstände, die durch Setzen Sie sich auf den Fahrersitz (1). das Gerät weggeschleudert werden können. Das Mähwerk (8) muss ausgeschaltet sein. 24 | DE www.scheppach.com · service@scheppach.com...
Page 25 • Schneiden Sie nur mit scharfen, einwandfreien Mähmessern, damit die Grashalme nicht ausfran- sen und der Rasen nicht gelb wird. • Führen Sie zur Erzielung eines sauberen Schnittbil- des den Rasenmäher in möglichst geraden Bahnen. www.scheppach.com · service@scheppach.com DE | 25...
Page 26 Dies kann die Leistung des Pro- stieg von 17,6 cm bei 100 cm horizontaler Länge. dukts beeinträchtigen und es auf Dauer schädigen. • Vermeiden Sie Anfahren oder Anhalten in einem - Reinigen Sie das Produkt nach jedem Gebrauch. Gefälle. 26 | DE www.scheppach.com · service@scheppach.com...
Page 27 Materialien entzünden können. und nach links drücken. Fahren Sie an den Platz, an dem Sie den Fang- korb (2) entleeren wollen. Drücken Sie das Bremspedal (13) durch und akti- vieren Sie die Feststellbremse (12). www.scheppach.com · service@scheppach.com DE | 27...
Page 28 (18a) vom Zündschloss (18) ab! gestellt wird. Das Austreten von Gas kann zu Ex- plosionen führen. Entleeren Sie bei längerem Nichtgebrauch des Benzin-Aufsitzrasenmähers den Benzintank mit einer Benzinabsaugpumpe (nicht im Lieferumfang enthalten). Entnehmen Sie ebenfalls den Akku (5a). 28 | DE www.scheppach.com · service@scheppach.com...
Page 29 • wenn das Schnittmesser verbogen ist (nicht selbst diese bei Bedarf. wieder geradebiegen!), Reinigen Sie den Mäher niemals mit einem Wasserstrahl • wenn das Getriebe beschädigt ist. oder Hochdruckreiniger. Der Motor soll trocken bleiben. www.scheppach.com · service@scheppach.com DE | 29...
Page 32 Kontrollieren Sie vor dem Start den Reifendruck Ladegerät 4,5 A 77909201711 (siehe auch 10.4)! Doppelladegerät 2,4 A 77909201712 Kontrollieren Sie den Reifendruck mit einer han- Doppelladegerät 4,5 A 77909201713 delsüblichen Fußluftpumpe (nicht im Lieferumfang enthalten) in regelmäßigen Abständen. 32 | DE www.scheppach.com · service@scheppach.com...
Page 33 Explosion kommen. Dies führt zu schweren Ver- der Betriebsanleitung Ihres Akkus (5a) und Ladegeräts brennungen oder zum Tod. (5b) der Scheppach 20 V IXES Serie gegeben sind. - Beseitigen Sie mögliche Entzündungsquellen, wie Eine detaillierte Beschreibung zum Ladevorgang und z.B.
Page 34 Ländern der Europäischen Union installiert und ver- kauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten. 34 | DE www.scheppach.com · service@scheppach.com...
Page 35 Gerät fährt nicht beschädigt • Keilriemen (Getriebe) tauschen • Fehlende Passfeder zwischen Hinter- • Passfeder montieren achse und Hinterrädern • Luftfilter verschmutzt • Luftfilter reinigen Motor läuft unruhig • Zündkerze verschmutzt • Zündkerze reinigen www.scheppach.com · service@scheppach.com DE | 35...
Page 36 Absinken der • Fahrgeschwindigkeit im Verhältnis zur • Fahrgeschwindigkeit vermindern und Leistung des Mo- Schnitthöhe zu hoch Schnitthöhe erhöhen tors während des Mähens Bremsleistung un- • Bremse nicht mehr korrekt eingestellt • Fachhändler/Kundendienst kontaktieren genügend 36 | DE www.scheppach.com · service@scheppach.com...
Page 40 Assembly ......................52 Before commissioning ..................53 Operation ......................55 Transport (Fig. 1) ....................59 Cleaning and maintenance ................60 Storage ......................64 Disposal and recycling ..................64 Troubleshooting ....................66 Declaration of conformity .................. 559 40 | GB www.scheppach.com · service@scheppach.com...
Page 41 Before working on the device, remove the ignition key and observe the instructions in this manual. Remove the battery prior to all maintenance work. Keep your hands and feet away from the rotating mowing blades. www.scheppach.com · service@scheppach.com GB | 41...
Page 44 Reverse gear 5-level cutting height adjustment Mower on/off Do not look into the LED headlights of the ride-on lawnmower! T5 A Device fuse Protection class II The product complies with the applicable European directives. 44 | GB www.scheppach.com · service@scheppach.com...
Page 45 Signal word to indicate a potentially hazardous situation which, if not CAUTION! avoided, could result in minor or moderate injury. Signal word to indicate a potentially hazardous situation which, if not NOTE avoided, could result in product or property damage. www.scheppach.com · service@scheppach.com GB | 45...
Page 46 Air filter on to third parties. Spark plug 25a. Spark plug connector 3. Device description Fuse 5 A Holder retainer Driver’s seat Pull starter Screw Seat contact switch Catch basket Mower on/off 46 | GB www.scheppach.com · service@scheppach.com...
Page 47 • In particular, rectify malfunctions that could impair al and the general safety instructions before turning the safety immediately (or commission rectification device on. If you give the device to third parties, always works accordingly)! include these usage instructions. www.scheppach.com · service@scheppach.com GB | 47...
Page 48 • Pain, odourless gas, as well as other pollutants. The com- • Muscle weakness, bustion engine must never be operated in enclosed • Skin discolourations, or poorly ventilated spaces. • Unpleasant tingling sensation. 48 | GB www.scheppach.com · service@scheppach.com...
Page 49 • Special care is needed when mowing near roads, or store operating materials, such as fuel. People, cycle paths and footpaths. Ejected parts can cause especially children, could be tempted to drink from it. serious injuries and damage. www.scheppach.com · service@scheppach.com GB | 49...
Page 50 • When starting, make sure that there is sufficient dis- for damage to the machine and cutting tool and have tance between the feet and the cutting tool. the necessary repairs carried out before starting again, 50 | GB www.scheppach.com · service@scheppach.com...
Page 51 - Always concentrate fully on all work. m Residual risk can never be ruled out. Attention! The device is part of the Scheppach 20 V IXES series Danger from noise and can be operated with rechargeable batteries of the Hearing damage Scheppach 20 V IXES series.
Page 52 Slide the steering rod cover (15) over the steering The use of incorrect spare parts and accessories can rod (15a). lead to injuries and damage. These could come loose and be flung away. They can also reduce the power of the product. 52 | GB www.scheppach.com · service@scheppach.com...
Page 53 20e) on the lower ejector tube (20b) and lift up the flap (20c). You can then remove the lower Fuel and oil ejector tube (20b). Then insert the side discharge (23). To do this, lift the flap (20c) again. www.scheppach.com · service@scheppach.com GB | 53...
Page 54 Check the tyre pressure with a commercially avail- Inhaling petrol/lubricant vapours may lead to severe able foot pump at regular intervals. health damage, loss of consciousness and, in extreme cases, to death. - Do not inhale petrol/lubricant vapours. 54 | GB www.scheppach.com · service@scheppach.com...
Page 55 Depress the brake pedal (13) and activate the lock- • that extreme care and concentration are necessary ing brake (12). when working with the device. Start the engine and let it run. www.scheppach.com · service@scheppach.com GB | 55...
Page 56 Set the gear shift (17) to neutral “N”. blade, stop the motor and remove the ignition key Fold up the driver’s seat (1). (18a) from the ignition switch (18). Turn the ignition key to the “ON” position. 56 | GB www.scheppach.com · service@scheppach.com...
Page 57 • A hot engine, exhaust pipe or drive unit can burn the skin. Thus, do not touch these parts. • Only mow when there is sufficient light. www.scheppach.com · service@scheppach.com GB | 57...
Page 58 Lower the catch basket (2) again. 100 cm horizontal length. Attention: If the catch basket (2) is not properly en- • Avoid starting or stopping on a slope. gaged, the mowing unit (8) cannot be engaged. 58 | GB www.scheppach.com · service@scheppach.com...
Page 59 Set the cutting height (4) to the lowest position. to load safety and the transport of objects on loading Slide the gear shift (17) to position “N”. areas. www.scheppach.com · service@scheppach.com GB | 59...
Page 60 After approx. 30 seconds, switch off the petrol - Do not immerse the product in water or other liquids ride-on lawnmower and the mowing unit (8) again. and do not spray it with a high-pressure cleaner. 60 | GB www.scheppach.com · service@scheppach.com...
Page 61 If a component is replaced by ing result, it is recommended to have the mowing blade a new part, make sure that the new part has the same checked once a year. stickers. www.scheppach.com · service@scheppach.com GB | 61...
Page 62 Screw the oil tank cover with dipstick (21) back into Fold the seat up. the filling nozzle as far as it will go. Take off the air filter cover (24) and remove the air filter (24a). 62 | GB www.scheppach.com · service@scheppach.com...
Page 63 * may not be included in the scope of delivery! cialist workshop. Spare parts and accessories can be obtained from our Service Centre. To do this, scan the QR code on the front page. www.scheppach.com · service@scheppach.com GB | 63...
Page 64 Before storage, carry out all necessary maintenance • Waste electrical and electronic equipment can be work. handed in free of charge at the following places: - Public disposal or collection points (e.g. municipal works yards). 64 | GB www.scheppach.com · service@scheppach.com...
Page 65 Ask your local waste disposal com- pany about this. You can find out how to dispose of the disused device from your local authority or city adminis- tration. www.scheppach.com · service@scheppach.com GB | 65...
Page 66 • Replace the V-belt (transmission) move and rear wheels • Fitting the parallel key • Air filter dirty • Clean the air filter Engine runs un- • Spark plug dirty • Clean the spark plug steadily 66 | GB www.scheppach.com · service@scheppach.com...
Page 67 • Reduce the driving speed and increase Motor output drops height is too high the cutting height during mowing Braking power insuf- • The brake is no longer set correctly • Contact the specialist merchant/custom- ficient er service www.scheppach.com · service@scheppach.com GB | 67...
Page 68 Avant la mise en service ..................82 Commande ......................85 Transport (fig. 1) ....................89 Nettoyage et maintenance ................. 90 Stockage ......................94 Élimination et recyclage ..................95 Dépannage ......................96 Déclaration de conformité ................. 559 68 | FR www.scheppach.com · service@scheppach.com...
Page 69 Avant d’effectuer quelque travail que ce soit sur l’appareil, retirer la clé de contact et respecter les instructions de cette notice. Retirez la batterie avant d’effectuer des travaux de maintenance. Tenez vos mains et pieds à distance des lames de tonte en rotation. www.scheppach.com · service@scheppach.com FR | 69...
Page 70 ATTENTION ! Les combustibles sont inflammables et explosifs - risque de brûlures. Volume du réservoir 1,8 l Puissance 4,4 kW / 6 CV Cylindrée 224 cm³ Régime 3100 min Volume du panier 150 l 70 | FR www.scheppach.com · service@scheppach.com...
Page 71 Longueur lame de tonte. Largeur de coupe max. 61 cm Niveau de puissance sonore garanti Avertissement, tension électrique dangereuse. STOP : Arrêtez le moteur ON : Fonctionnement STOP START START : Démarrage Pédale de frein et d’embrayage www.scheppach.com · service@scheppach.com FR | 71...
Page 72 Activation/désactivation de la faucheuse Ne regardez pas directement dans la lumière des phares à LED de la tondeuse autoportée ! T5 A Fusible de l’appareil Classe de protection II Le produit respecte les directives européennes en vigueur. 72 | FR www.scheppach.com · service@scheppach.com...
Page 73 évitée. Terme de signalisation servant à désigner une situation de danger REMARQUE possible qui peut endommager le produit ou les biens environnants. www.scheppach.com · service@scheppach.com FR | 73...
Page 74 à un tiers. Filtre à air Bougie d‘allumage 3. Description de l’appareil 25a. Connecteur de bougie d’allumage Fusible 5A Siège du conducteur Support du fusible Démarreur à câble Écrou Commutateur de contact du siège 74 | FR www.scheppach.com · service@scheppach.com...
Page 75 • Le transport de personnes (en particulier d’enfants) des dangers et en respectant la notice d’utilisation ! et d’animaux est interdit. • Ne montez jamais sur la faucheuse. www.scheppach.com · service@scheppach.com FR | 75...
Page 76 (foulard, santé, consultez votre médecin pour savoir si vous bonnet, etc.) lors des travaux de maintenance et de pouvez utiliser l’appareil. nettoyage ainsi que lors du transport de l’appareil. 76 | FR www.scheppach.com · service@scheppach.com...
Page 77 Remplacer tout capuchon de fermeture défectueux • Soyez particulièrement prudent lorsque vous pour des raisons de sécurité. utilisez l’appareil à proximité de pentes, de bords de terrain, de fossés et de digues. www.scheppach.com · service@scheppach.com FR | 77...
Page 78 • Si de l’essence a coulé sur vos vêtements, chan- d’emploi de votre batterie et de votre chargeur de la gez-les. série Scheppach 20 V IXES. • Vissez et serrez correctement le couvercle de ré- servoir après chaque plein. Il est interdit de mettre Vous trouverez une description détaillée du processus...
Page 79 Un travail non protégé et de longue durée avec l’appa- • Pendant le déplacement, maintenez toujours ferme- reil peut provoquer des pertes d’audition. ment le volant à deux mains. - Porter une protection auditive. www.scheppach.com · service@scheppach.com FR | 79...
Page 80 • Températures extérieures basses Attention ! • Durées d’utilisation prolongées L’appareil appartient à la série Scheppach 20 V IXES et peut être utilisé avec les batteries de la série Schep- Nous vous conseillons donc de porter des gants pach 20 V IXES. Les batteries doivent uniquement être chauds et de faire régulièrement des pauses.
Page 81 Placez ensuite le logement du volant (16d) sur la - En cas de non-respect de cette consigne, la garan- barre de direction. tie constructeur devient caduque. Placez le volant (16) dans le logement du volant (16d). www.scheppach.com · service@scheppach.com FR | 81...
Page 82 Mettez ensuite l’éjection latérale (23) en place. Pour ce faire, relevez à nouveau le clapet (20c). Vérifiez que l’éjection latérale (23) est bien fixée. L’éjection latérale (23) ne doit jamais être orientée vers des personnes, des bâtiments ou des routes. 82 | FR www.scheppach.com · service@scheppach.com...
Page 83 - Remplissez le réservoir de carburant uniquement Nettoyez l’espace autour de la zone de remplis- à l’extérieur. sage. Des impuretés dans le réservoir causent - Portez des gants de protection. des dysfonctionnements. - Évitez tout contact cutané ou oculaire. www.scheppach.com · service@scheppach.com FR | 83...
Page 84 (18a) en position « Start »). Remarque : si vous remarquez que le dispositif d’arrêt Le moteur ne doit pas démarrer ! de la lame ne fonctionne pas correctement, contactez le service client ou un atelier spécialisé. 84 | FR www.scheppach.com · service@scheppach.com...
Page 85 10 pour faire tourner la lame. ATTENTION ! Ne regardez pas DIRECTEMENT la Vérifiez régulièrement que la lame de tondeuse est lumière ! fixée correctement, qu’elle est en bon état et bien affûtée. www.scheppach.com · service@scheppach.com FR | 85...
Page 86 • Vérifiez avant chaque tonte que la lame de tondeuse Mettez la clé de contact en position « ON ». est fixée correctement, qu’elle est en bon état et bien affûtée. Pour ce faire, portez toujours des gants de protection ! 86 | FR www.scheppach.com · service@scheppach.com...
Page 87 IMPORTANT : pour le transport, l’outil de coupe doit tou- frein (13). jours être sur la hauteur de coupe maximale (niveau 5). 11.7.3 Travaux en pente m AVERTISSEMENT ! Risque d’erreur lors des déplacements sur les pentes ! www.scheppach.com · service@scheppach.com FR | 87...
Page 88 (18a) en position « Stop ». Retirez ensuite la clé de • Lorsque vous vous déplacez sur des pentes, il est contact (18a) du contact d’allumage (18). interdit d’utiliser le point mort. Décrochez le panier (2) et videz ce dernier. Raccrochez le panier (2). 88 | FR www.scheppach.com · service@scheppach.com...
Page 89 Veillez impérativement à ce que la barre fiant et d’huile avant l’entreposage. Ne posez pas de remorquage ne présente pas de défaut visible et d’autres objets sur la tondeuse. puisse résister aux forces générées. www.scheppach.com · service@scheppach.com FR | 89...
Page 90 (8) en poussant le levier de la faucheuse (3) vers l’avant et vers la droite jusqu’à ce qu’il s’enclenche. La barre de coupe rotative projette l’eau sur la partie inférieure de la tondeuse autoportée à essence pour la nettoyer. 90 | FR www.scheppach.com · service@scheppach.com...
Page 91 Les propriétés des outils, accessoires et pièces de re- faites effectuer les réglages nécessaires ou les opéra- change d’origine sont parfaitement adaptées à l’appa- tions de maintenance par un atelier spécialisé. reil et aux exigences de l’utilisateur. www.scheppach.com · service@scheppach.com FR | 91...
Page 92 Dévissez le couvercle du réservoir d’huile avec peut endommager le moteur. jauge d’huile (21) en le tournant vers la gauche. Avec l’injecteur fourni, aspirez l’huile de moteur à travers la tubulure de remplissage. 92 | FR www.scheppach.com · service@scheppach.com...
Page 93 Il en va de Décrochez le panier (2) et ouvrez le clapet de même pour les accessoires. maintenance. Dévissez le connecteur de bougie d’allumage (25a) en le faisant tourner. www.scheppach.com · service@scheppach.com FR | 93...
Page 94 Cela cause de graves blessures voire la relatives à la charge et à l’utilisation correcte du mort. mode d’emploi de votre batterie (5a) et de votre chargeur (5b) de la série Scheppach 20 V IXES. 94 | FR www.scheppach.com · service@scheppach.com...
Page 95 être gratuitement déposés : clées dans le respect de l’environnement. Rensei- - Dans les points de collecte et d’élimination pu- gnez-vous à ce sujet auprès de l’entreprise locale de blics (dépôts municipaux p. ex.). collecte des déchets. www.scheppach.com · service@scheppach.com FR | 95...
Page 96 0,6-0,8 mm • La bougie d’allumage est mouillée par • Sécher la bougie et la réinsérer l’essence (moteur noyé) • Consultez un atelier de service après- • Moteur défectueux vente agréé 96 | FR www.scheppach.com · service@scheppach.com...
Page 97 à la hauteur de coupe augmenter la hauteur de coupe moteur pendant la tonte Puissance de • Le frein n’est plus réglé correctement • Contacter le commerçant spécialisé/le freinage insuffisante service après-vente www.scheppach.com · service@scheppach.com FR | 97...
Page 98 · service@scheppach.com...
Page 99 · service@scheppach.com...
Page 100 EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity Déclaration de conformité UE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen erklärt folgende Konformität gemäß EU-Richtlinien und declara la conformidad siguiente según la directiva la UE y Normen für den Artikel las normas para el artículo...
Page 101 · service@scheppach.com...
Page 102 · service@scheppach.com...
Page 103 á electricidade. Além disso, a garantia só poderá ser reinvidicada para aparelhos que não tenham sido consertados por lerceiros. O cartão de garantia só vale em conexão com a fatura. www.scheppach.com · service@scheppach.com...
Page 104 · service@scheppach.com...
Page 105 Art.Nr. 59112928842 AusgabeNr. 59112928842_0001 Rev.Nr. 25/07/2024 MR230-61 Benzin-Aufsitzrasenmäher Originalbetriebsanleitung Petrol ride-on lawnmower Translation of original instruction manual Tondeuse autoportée Traduction des instructions d’origine Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Page 106 · service@scheppach.com...
Page 107 · service@scheppach.com...
Page 108 · service@scheppach.com...
Page 109 · service@scheppach.com...
Page 110 · service@scheppach.com...
Page 111 Montage ......................20 Vor Inbetriebnahme ................... 21 Bedienung ......................23 Transport (Abb. 1) ....................28 Reinigung und Wartung ..................29 Lagerung ......................33 Entsorgung und Wiederverwertung ..............33 Störungsabhilfe ....................35 Konformitätserklärung ..................559 www.scheppach.com · service@scheppach.com DE | 7...
Page 112 Entfernen Sie den Zündkerzenstecker, bevor Sie Wartungsarbeiten vornehmen. Vor allen Arbeiten am Gerät Zündschlüssel ziehen und Hinweise in dieser Anleitung beachten. Entfernen Sie den Akku, bevor Sie Wartungsarbeiten vornehmen. Halten Sie Hände und Füße von den rotierenden Mähmessern fern. 8 | DE www.scheppach.com · service@scheppach.com...
Page 113 Steigen Sie nicht auf das Mähwerk, den Seitenauswurf, die Räder oder das Gehäuse des Aufsitzrasenmähers. ACHTUNG! Betriebsstoffe sind feuergefährlich und explosiv -Verbrennungsgefahr. Tankinhalt 1,8 l Leistung 4,4 kW / 6 PS Hubraum 224 cm³ Drehzahl 3100 min Volumen Fangkorb 150 l www.scheppach.com · service@scheppach.com DE | 9...
Page 114 MI N Nicht bei heißem oder laufendem Motor tanken. Länge Mähmesser. Max. Schnittbreite. 61 cm Garantierter Schallleistungspegel Warnung vor gefährlicher elektrischer Spannung. STOP: Motor ausschalten ON: Betrieb STOP START START: Start Brems- und Kupplungspedal 10 | DE www.scheppach.com · service@scheppach.com...
Page 115 Feststellbremse Choke/Drehzahlregler Vorwärtsgangschaltung Neutral Rückwärtsgang 5-fach Schnitthöhenverstellung Mähwerk ein/aus Nicht in die LED-Schweinwerfer des Aufsitzrasenmähers blicken! T5 A Gerätesicherung Schutzklasse II Das Produkt entspricht den geltenden europäischen Richtlinien. www.scheppach.com · service@scheppach.com DE | 11...
Page 116 Verletzung zur Folge haben könnte. Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, HINWEIS wenn sie nicht vermieden wird, Sachschäden am Produkt oder Eigentum/ Besitz zur Folge haben könnte. 12 | DE www.scheppach.com · service@scheppach.com...
Page 117 Luftfiltergehäuse Betriebsanleitung gut auf und händigen Sie alle Unter- Luftfilter lagen bei Weitergabe des Gerätes an Dritte mit aus. Zündkerze 25a. Zündkerzenstecker 3. Gerätebeschreibung Sicherung 5A Halter Sicherung Fahrersitz Seilzugstarter Schraube Mutter Sitzkontaktschalter Fangkorb www.scheppach.com · service@scheppach.com DE | 13...
Page 118 • Insbesondere Störungen, welche die Sicherheit be- • Die Beförderung von Personen (insbesondere von einträchtigen können, umgehend beseitigen (las- Kindern) und Tieren ist nicht gestattet. sen)! • Niemals auf das Mähwerk steigen. 14 | DE www.scheppach.com · service@scheppach.com...
Page 119 • Bei Wartungs- und Reinigungsarbeiten sowie beim Arzt fragen, ob die Arbeit mit dem Gerät möglich ist. Transport des Geräts zusätzlich stets feste Hand- schuhe tragen und lange Haare zusammenbinden und sichern (Kopftuch, Mütze etc.). www.scheppach.com · service@scheppach.com DE | 15...
Page 120 • Tanken Sie nur im Freien und Rauchen Sie während ten, Gräben und Deichen arbeiten. Insbesondere des Betankens nicht. auf ausreichenden Abstand zu solchen Gefahren- • Stellen Sie vor dem Tanken den Verbrennungsmotor stellen achten. ab und lassen Sie ihn abkühlen. 16 | DE www.scheppach.com · service@scheppach.com...
Page 121 Betriebsanleitung Ihres Akkus und Ladegeräts der Das Gerät darf ohne aufgeschraubten Original- Scheppach 20 V IXES Serie gegeben sind. Tankdeckel nicht in Betrieb genommen werden. • Überprüfen Sie aus Sicherheitsgründen Kraftstoff- Eine detaillierte Beschreibung zum Ladevorgang und...
Page 122 • Fahren Sie stets mit angemessener Geschwindig- keit. • Entleeren Sie den Fangkorb nur vom Fahrersitz aus. • Vor dem Entleeren des Fangkorbes stets das Mäh- messer auskuppeln und warten, bis es zum Still- stand gekommen ist. 18 | DE www.scheppach.com · service@scheppach.com...
Page 123 Deshalb wird empfohlen warme Arbeitshandschuhe Achtung! zu tragen und regelmäßige Arbeitspausen einzulegen. Das Gerät ist Teil der Scheppach 20 V IXES Serie und 8. Auspacken kann mit Akkus der Scheppach 20 V IXES Serie betrie- ben werden. Die Akkus dürfen nur mit Ladegeräten der Scheppach 20 V IXES Serie geladen werden.
Page 124 Teil des Fangkorbs (2) einrastet. • eine Benzin Absaugpumpe (Plastikausführung, in Schwenken Sie nun den Fangkorb (2) wieder nach Baumärkten erhältlich) unten. • 0,5 l Motoröl SAE 30 Überprüfen Sie den korrekten Sitz des Fangkorbs (2). 20 | DE www.scheppach.com · service@scheppach.com...
Page 125 Zuschalten des Mähwerks ab! Prüfen Sie das Produkt vor jeder Inbetriebnahme auf: • Dichtheit des Treibstoffsystems, • einwandfreien Zustand und Vollständigkeit der Schutzeinrichtungen und der Schnittvorrichtung, • festen Sitz sämtlicher Verschraubungen, • Leichtgängigkeit aller beweglichen Teile. www.scheppach.com · service@scheppach.com DE | 21...
Page 126 - Füllen Sie vor der Inbetriebnahme Benzin und Öl werkzeug und somit auch für einen gleichmäßig ge- ein. Das Produkt wird ohne Motor- und Getriebeöl mähten Rasen. geliefert. Kontrollieren Sie den Reifendruck mit einer han- delsüblichen Fußluftpumpe in regelmäßigen Ab- ständen. 22 | DE www.scheppach.com · service@scheppach.com...
Page 127 Handhabung des Geräts vertraut sind. Vor der erstma- Setzen Sie sich auf den Fahrersitz (1). ligen Inbetriebnahme muss sich der Benutzer um eine Treten Sie das Bremspedal (13) und betätigen Sie fachkundige und praktische Unterweisung bemühen. die Feststellbremse (12). www.scheppach.com · service@scheppach.com DE | 23...
Page 128 Hängen Sie den Fangkorb (2) ein. Siehe Abschnitt Entfernen Sie Steine, Stöcke, Knochen, Drähte, 9.4. Spielzeug und andere Gegenstände, die durch Setzen Sie sich auf den Fahrersitz (1). das Gerät weggeschleudert werden können. Das Mähwerk (8) muss ausgeschaltet sein. 24 | DE www.scheppach.com · service@scheppach.com...
Page 129 • Schneiden Sie nur mit scharfen, einwandfreien Mähmessern, damit die Grashalme nicht ausfran- sen und der Rasen nicht gelb wird. • Führen Sie zur Erzielung eines sauberen Schnittbil- des den Rasenmäher in möglichst geraden Bahnen. www.scheppach.com · service@scheppach.com DE | 25...
Page 130 Dies kann die Leistung des Pro- stieg von 17,6 cm bei 100 cm horizontaler Länge. dukts beeinträchtigen und es auf Dauer schädigen. • Vermeiden Sie Anfahren oder Anhalten in einem - Reinigen Sie das Produkt nach jedem Gebrauch. Gefälle. 26 | DE www.scheppach.com · service@scheppach.com...
Page 131 Materialien entzünden können. und nach links drücken. Fahren Sie an den Platz, an dem Sie den Fang- korb (2) entleeren wollen. Drücken Sie das Bremspedal (13) durch und akti- vieren Sie die Feststellbremse (12). www.scheppach.com · service@scheppach.com DE | 27...
Page 132 (18a) vom Zündschloss (18) ab! gestellt wird. Das Austreten von Gas kann zu Ex- plosionen führen. Entleeren Sie bei längerem Nichtgebrauch des Benzin-Aufsitzrasenmähers den Benzintank mit einer Benzinabsaugpumpe (nicht im Lieferumfang enthalten). Entnehmen Sie ebenfalls den Akku (5a). 28 | DE www.scheppach.com · service@scheppach.com...
Page 133 • wenn das Schnittmesser verbogen ist (nicht selbst diese bei Bedarf. wieder geradebiegen!), Reinigen Sie den Mäher niemals mit einem Wasserstrahl • wenn das Getriebe beschädigt ist. oder Hochdruckreiniger. Der Motor soll trocken bleiben. www.scheppach.com · service@scheppach.com DE | 29...
Page 136 Kontrollieren Sie vor dem Start den Reifendruck Ladegerät 4,5 A 77909201711 (siehe auch 10.4)! Doppelladegerät 2,4 A 77909201712 Kontrollieren Sie den Reifendruck mit einer han- Doppelladegerät 4,5 A 77909201713 delsüblichen Fußluftpumpe (nicht im Lieferumfang enthalten) in regelmäßigen Abständen. 32 | DE www.scheppach.com · service@scheppach.com...
Page 137 Explosion kommen. Dies führt zu schweren Ver- der Betriebsanleitung Ihres Akkus (5a) und Ladegeräts brennungen oder zum Tod. (5b) der Scheppach 20 V IXES Serie gegeben sind. - Beseitigen Sie mögliche Entzündungsquellen, wie Eine detaillierte Beschreibung zum Ladevorgang und z.B.
Page 138 Ländern der Europäischen Union installiert und ver- kauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten. 34 | DE www.scheppach.com · service@scheppach.com...
Page 139 Gerät fährt nicht beschädigt • Keilriemen (Getriebe) tauschen • Fehlende Passfeder zwischen Hinter- • Passfeder montieren achse und Hinterrädern • Luftfilter verschmutzt • Luftfilter reinigen Motor läuft unruhig • Zündkerze verschmutzt • Zündkerze reinigen www.scheppach.com · service@scheppach.com DE | 35...
Page 140 Absinken der • Fahrgeschwindigkeit im Verhältnis zur • Fahrgeschwindigkeit vermindern und Leistung des Mo- Schnitthöhe zu hoch Schnitthöhe erhöhen tors während des Mähens Bremsleistung un- • Bremse nicht mehr korrekt eingestellt • Fachhändler/Kundendienst kontaktieren genügend 36 | DE www.scheppach.com · service@scheppach.com...
Page 144 Assembly ......................52 Before commissioning ..................53 Operation ......................55 Transport (Fig. 1) ....................59 Cleaning and maintenance ................60 Storage ......................64 Disposal and recycling ..................64 Troubleshooting ....................66 Declaration of conformity .................. 559 40 | GB www.scheppach.com · service@scheppach.com...
Page 145 Before working on the device, remove the ignition key and observe the instructions in this manual. Remove the battery prior to all maintenance work. Keep your hands and feet away from the rotating mowing blades. www.scheppach.com · service@scheppach.com GB | 41...
Page 148 Reverse gear 5-level cutting height adjustment Mower on/off Do not look into the LED headlights of the ride-on lawnmower! T5 A Device fuse Protection class II The product complies with the applicable European directives. 44 | GB www.scheppach.com · service@scheppach.com...
Page 149 Signal word to indicate a potentially hazardous situation which, if not CAUTION! avoided, could result in minor or moderate injury. Signal word to indicate a potentially hazardous situation which, if not NOTE avoided, could result in product or property damage. www.scheppach.com · service@scheppach.com GB | 45...
Page 150 Air filter on to third parties. Spark plug 25a. Spark plug connector 3. Device description Fuse 5 A Holder retainer Driver’s seat Pull starter Screw Seat contact switch Catch basket Mower on/off 46 | GB www.scheppach.com · service@scheppach.com...
Page 151 • In particular, rectify malfunctions that could impair al and the general safety instructions before turning the safety immediately (or commission rectification device on. If you give the device to third parties, always works accordingly)! include these usage instructions. www.scheppach.com · service@scheppach.com GB | 47...
Page 152 • Pain, odourless gas, as well as other pollutants. The com- • Muscle weakness, bustion engine must never be operated in enclosed • Skin discolourations, or poorly ventilated spaces. • Unpleasant tingling sensation. 48 | GB www.scheppach.com · service@scheppach.com...
Page 153 • Special care is needed when mowing near roads, or store operating materials, such as fuel. People, cycle paths and footpaths. Ejected parts can cause especially children, could be tempted to drink from it. serious injuries and damage. www.scheppach.com · service@scheppach.com GB | 49...
Page 154 • When starting, make sure that there is sufficient dis- for damage to the machine and cutting tool and have tance between the feet and the cutting tool. the necessary repairs carried out before starting again, 50 | GB www.scheppach.com · service@scheppach.com...
Page 155 - Always concentrate fully on all work. m Residual risk can never be ruled out. Attention! The device is part of the Scheppach 20 V IXES series Danger from noise and can be operated with rechargeable batteries of the Hearing damage Scheppach 20 V IXES series.
Page 156 Slide the steering rod cover (15) over the steering The use of incorrect spare parts and accessories can rod (15a). lead to injuries and damage. These could come loose and be flung away. They can also reduce the power of the product. 52 | GB www.scheppach.com · service@scheppach.com...
Page 157 20e) on the lower ejector tube (20b) and lift up the flap (20c). You can then remove the lower Fuel and oil ejector tube (20b). Then insert the side discharge (23). To do this, lift the flap (20c) again. www.scheppach.com · service@scheppach.com GB | 53...
Page 158 Check the tyre pressure with a commercially avail- Inhaling petrol/lubricant vapours may lead to severe able foot pump at regular intervals. health damage, loss of consciousness and, in extreme cases, to death. - Do not inhale petrol/lubricant vapours. 54 | GB www.scheppach.com · service@scheppach.com...
Page 159 Depress the brake pedal (13) and activate the lock- • that extreme care and concentration are necessary ing brake (12). when working with the device. Start the engine and let it run. www.scheppach.com · service@scheppach.com GB | 55...
Page 160 Set the gear shift (17) to neutral “N”. blade, stop the motor and remove the ignition key Fold up the driver’s seat (1). (18a) from the ignition switch (18). Turn the ignition key to the “ON” position. 56 | GB www.scheppach.com · service@scheppach.com...
Page 161 • A hot engine, exhaust pipe or drive unit can burn the skin. Thus, do not touch these parts. • Only mow when there is sufficient light. www.scheppach.com · service@scheppach.com GB | 57...
Page 162 Lower the catch basket (2) again. 100 cm horizontal length. Attention: If the catch basket (2) is not properly en- • Avoid starting or stopping on a slope. gaged, the mowing unit (8) cannot be engaged. 58 | GB www.scheppach.com · service@scheppach.com...
Page 163 Set the cutting height (4) to the lowest position. to load safety and the transport of objects on loading Slide the gear shift (17) to position “N”. areas. www.scheppach.com · service@scheppach.com GB | 59...
Page 164 After approx. 30 seconds, switch off the petrol - Do not immerse the product in water or other liquids ride-on lawnmower and the mowing unit (8) again. and do not spray it with a high-pressure cleaner. 60 | GB www.scheppach.com · service@scheppach.com...
Page 165 If a component is replaced by ing result, it is recommended to have the mowing blade a new part, make sure that the new part has the same checked once a year. stickers. www.scheppach.com · service@scheppach.com GB | 61...
Page 166 Screw the oil tank cover with dipstick (21) back into Fold the seat up. the filling nozzle as far as it will go. Take off the air filter cover (24) and remove the air filter (24a). 62 | GB www.scheppach.com · service@scheppach.com...
Page 167 * may not be included in the scope of delivery! cialist workshop. Spare parts and accessories can be obtained from our Service Centre. To do this, scan the QR code on the front page. www.scheppach.com · service@scheppach.com GB | 63...
Page 168 Before storage, carry out all necessary maintenance • Waste electrical and electronic equipment can be work. handed in free of charge at the following places: - Public disposal or collection points (e.g. municipal works yards). 64 | GB www.scheppach.com · service@scheppach.com...
Page 169 Ask your local waste disposal com- pany about this. You can find out how to dispose of the disused device from your local authority or city adminis- tration. www.scheppach.com · service@scheppach.com GB | 65...
Page 170 • Replace the V-belt (transmission) move and rear wheels • Fitting the parallel key • Air filter dirty • Clean the air filter Engine runs un- • Spark plug dirty • Clean the spark plug steadily 66 | GB www.scheppach.com · service@scheppach.com...
Page 171 • Reduce the driving speed and increase Motor output drops height is too high the cutting height during mowing Braking power insuf- • The brake is no longer set correctly • Contact the specialist merchant/custom- ficient er service www.scheppach.com · service@scheppach.com GB | 67...
Page 172 Avant la mise en service ..................82 Commande ......................85 Transport (fig. 1) ....................89 Nettoyage et maintenance ................. 90 Stockage ......................94 Élimination et recyclage ..................95 Dépannage ......................96 Déclaration de conformité ................. 559 68 | FR www.scheppach.com · service@scheppach.com...
Page 173 Avant d’effectuer quelque travail que ce soit sur l’appareil, retirer la clé de contact et respecter les instructions de cette notice. Retirez la batterie avant d’effectuer des travaux de maintenance. Tenez vos mains et pieds à distance des lames de tonte en rotation. www.scheppach.com · service@scheppach.com FR | 69...
Page 174 ATTENTION ! Les combustibles sont inflammables et explosifs - risque de brûlures. Volume du réservoir 1,8 l Puissance 4,4 kW / 6 CV Cylindrée 224 cm³ Régime 3100 min Volume du panier 150 l 70 | FR www.scheppach.com · service@scheppach.com...
Page 175 Longueur lame de tonte. Largeur de coupe max. 61 cm Niveau de puissance sonore garanti Avertissement, tension électrique dangereuse. STOP : Arrêtez le moteur ON : Fonctionnement STOP START START : Démarrage Pédale de frein et d’embrayage www.scheppach.com · service@scheppach.com FR | 71...
Page 176 Activation/désactivation de la faucheuse Ne regardez pas directement dans la lumière des phares à LED de la tondeuse autoportée ! T5 A Fusible de l’appareil Classe de protection II Le produit respecte les directives européennes en vigueur. 72 | FR www.scheppach.com · service@scheppach.com...
Page 177 évitée. Terme de signalisation servant à désigner une situation de danger REMARQUE possible qui peut endommager le produit ou les biens environnants. www.scheppach.com · service@scheppach.com FR | 73...
Page 178 à un tiers. Filtre à air Bougie d‘allumage 3. Description de l’appareil 25a. Connecteur de bougie d’allumage Fusible 5A Siège du conducteur Support du fusible Démarreur à câble Écrou Commutateur de contact du siège 74 | FR www.scheppach.com · service@scheppach.com...
Page 179 • Le transport de personnes (en particulier d’enfants) des dangers et en respectant la notice d’utilisation ! et d’animaux est interdit. • Ne montez jamais sur la faucheuse. www.scheppach.com · service@scheppach.com FR | 75...
Page 180 (foulard, santé, consultez votre médecin pour savoir si vous bonnet, etc.) lors des travaux de maintenance et de pouvez utiliser l’appareil. nettoyage ainsi que lors du transport de l’appareil. 76 | FR www.scheppach.com · service@scheppach.com...
Page 181 Remplacer tout capuchon de fermeture défectueux • Soyez particulièrement prudent lorsque vous pour des raisons de sécurité. utilisez l’appareil à proximité de pentes, de bords de terrain, de fossés et de digues. www.scheppach.com · service@scheppach.com FR | 77...
Page 182 • Si de l’essence a coulé sur vos vêtements, chan- d’emploi de votre batterie et de votre chargeur de la gez-les. série Scheppach 20 V IXES. • Vissez et serrez correctement le couvercle de ré- servoir après chaque plein. Il est interdit de mettre Vous trouverez une description détaillée du processus...
Page 183 Un travail non protégé et de longue durée avec l’appa- • Pendant le déplacement, maintenez toujours ferme- reil peut provoquer des pertes d’audition. ment le volant à deux mains. - Porter une protection auditive. www.scheppach.com · service@scheppach.com FR | 79...
Page 184 • Températures extérieures basses Attention ! • Durées d’utilisation prolongées L’appareil appartient à la série Scheppach 20 V IXES et peut être utilisé avec les batteries de la série Schep- Nous vous conseillons donc de porter des gants pach 20 V IXES. Les batteries doivent uniquement être chauds et de faire régulièrement des pauses.
Page 185 Placez ensuite le logement du volant (16d) sur la - En cas de non-respect de cette consigne, la garan- barre de direction. tie constructeur devient caduque. Placez le volant (16) dans le logement du volant (16d). www.scheppach.com · service@scheppach.com FR | 81...
Page 186 Mettez ensuite l’éjection latérale (23) en place. Pour ce faire, relevez à nouveau le clapet (20c). Vérifiez que l’éjection latérale (23) est bien fixée. L’éjection latérale (23) ne doit jamais être orientée vers des personnes, des bâtiments ou des routes. 82 | FR www.scheppach.com · service@scheppach.com...
Page 187 - Remplissez le réservoir de carburant uniquement Nettoyez l’espace autour de la zone de remplis- à l’extérieur. sage. Des impuretés dans le réservoir causent - Portez des gants de protection. des dysfonctionnements. - Évitez tout contact cutané ou oculaire. www.scheppach.com · service@scheppach.com FR | 83...
Page 188 (18a) en position « Start »). Remarque : si vous remarquez que le dispositif d’arrêt Le moteur ne doit pas démarrer ! de la lame ne fonctionne pas correctement, contactez le service client ou un atelier spécialisé. 84 | FR www.scheppach.com · service@scheppach.com...
Page 189 10 pour faire tourner la lame. ATTENTION ! Ne regardez pas DIRECTEMENT la Vérifiez régulièrement que la lame de tondeuse est lumière ! fixée correctement, qu’elle est en bon état et bien affûtée. www.scheppach.com · service@scheppach.com FR | 85...
Page 190 • Vérifiez avant chaque tonte que la lame de tondeuse Mettez la clé de contact en position « ON ». est fixée correctement, qu’elle est en bon état et bien affûtée. Pour ce faire, portez toujours des gants de protection ! 86 | FR www.scheppach.com · service@scheppach.com...
Page 191 IMPORTANT : pour le transport, l’outil de coupe doit tou- frein (13). jours être sur la hauteur de coupe maximale (niveau 5). 11.7.3 Travaux en pente m AVERTISSEMENT ! Risque d’erreur lors des déplacements sur les pentes ! www.scheppach.com · service@scheppach.com FR | 87...
Page 192 (18a) en position « Stop ». Retirez ensuite la clé de • Lorsque vous vous déplacez sur des pentes, il est contact (18a) du contact d’allumage (18). interdit d’utiliser le point mort. Décrochez le panier (2) et videz ce dernier. Raccrochez le panier (2). 88 | FR www.scheppach.com · service@scheppach.com...
Page 193 Veillez impérativement à ce que la barre fiant et d’huile avant l’entreposage. Ne posez pas de remorquage ne présente pas de défaut visible et d’autres objets sur la tondeuse. puisse résister aux forces générées. www.scheppach.com · service@scheppach.com FR | 89...
Page 194 (8) en poussant le levier de la faucheuse (3) vers l’avant et vers la droite jusqu’à ce qu’il s’enclenche. La barre de coupe rotative projette l’eau sur la partie inférieure de la tondeuse autoportée à essence pour la nettoyer. 90 | FR www.scheppach.com · service@scheppach.com...
Page 195 Les propriétés des outils, accessoires et pièces de re- faites effectuer les réglages nécessaires ou les opéra- change d’origine sont parfaitement adaptées à l’appa- tions de maintenance par un atelier spécialisé. reil et aux exigences de l’utilisateur. www.scheppach.com · service@scheppach.com FR | 91...
Page 196 Dévissez le couvercle du réservoir d’huile avec peut endommager le moteur. jauge d’huile (21) en le tournant vers la gauche. Avec l’injecteur fourni, aspirez l’huile de moteur à travers la tubulure de remplissage. 92 | FR www.scheppach.com · service@scheppach.com...
Page 197 Il en va de Décrochez le panier (2) et ouvrez le clapet de même pour les accessoires. maintenance. Dévissez le connecteur de bougie d’allumage (25a) en le faisant tourner. www.scheppach.com · service@scheppach.com FR | 93...
Page 198 Cela cause de graves blessures voire la relatives à la charge et à l’utilisation correcte du mort. mode d’emploi de votre batterie (5a) et de votre chargeur (5b) de la série Scheppach 20 V IXES. 94 | FR www.scheppach.com · service@scheppach.com...
Page 199 être gratuitement déposés : clées dans le respect de l’environnement. Rensei- - Dans les points de collecte et d’élimination pu- gnez-vous à ce sujet auprès de l’entreprise locale de blics (dépôts municipaux p. ex.). collecte des déchets. www.scheppach.com · service@scheppach.com FR | 95...
Page 200 0,6-0,8 mm • La bougie d’allumage est mouillée par • Sécher la bougie et la réinsérer l’essence (moteur noyé) • Consultez un atelier de service après- • Moteur défectueux vente agréé 96 | FR www.scheppach.com · service@scheppach.com...
Page 201 à la hauteur de coupe augmenter la hauteur de coupe moteur pendant la tonte Puissance de • Le frein n’est plus réglé correctement • Contacter le commerçant spécialisé/le freinage insuffisante service après-vente www.scheppach.com · service@scheppach.com FR | 97...
Page 202 · service@scheppach.com...
Page 203 · service@scheppach.com...
Page 204 EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity Déclaration de conformité UE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen erklärt folgende Konformität gemäß EU-Richtlinien und declara la conformidad siguiente según la directiva la UE y Normen für den Artikel las normas para el artículo...
Page 205 · service@scheppach.com...
Page 206 · service@scheppach.com...
Page 207 á electricidade. Além disso, a garantia só poderá ser reinvidicada para aparelhos que não tenham sido consertados por lerceiros. O cartão de garantia só vale em conexão com a fatura. www.scheppach.com · service@scheppach.com...
Page 208 · service@scheppach.com...

This manual is also suitable for:
