PLUS
DMX IN
DMX THRU

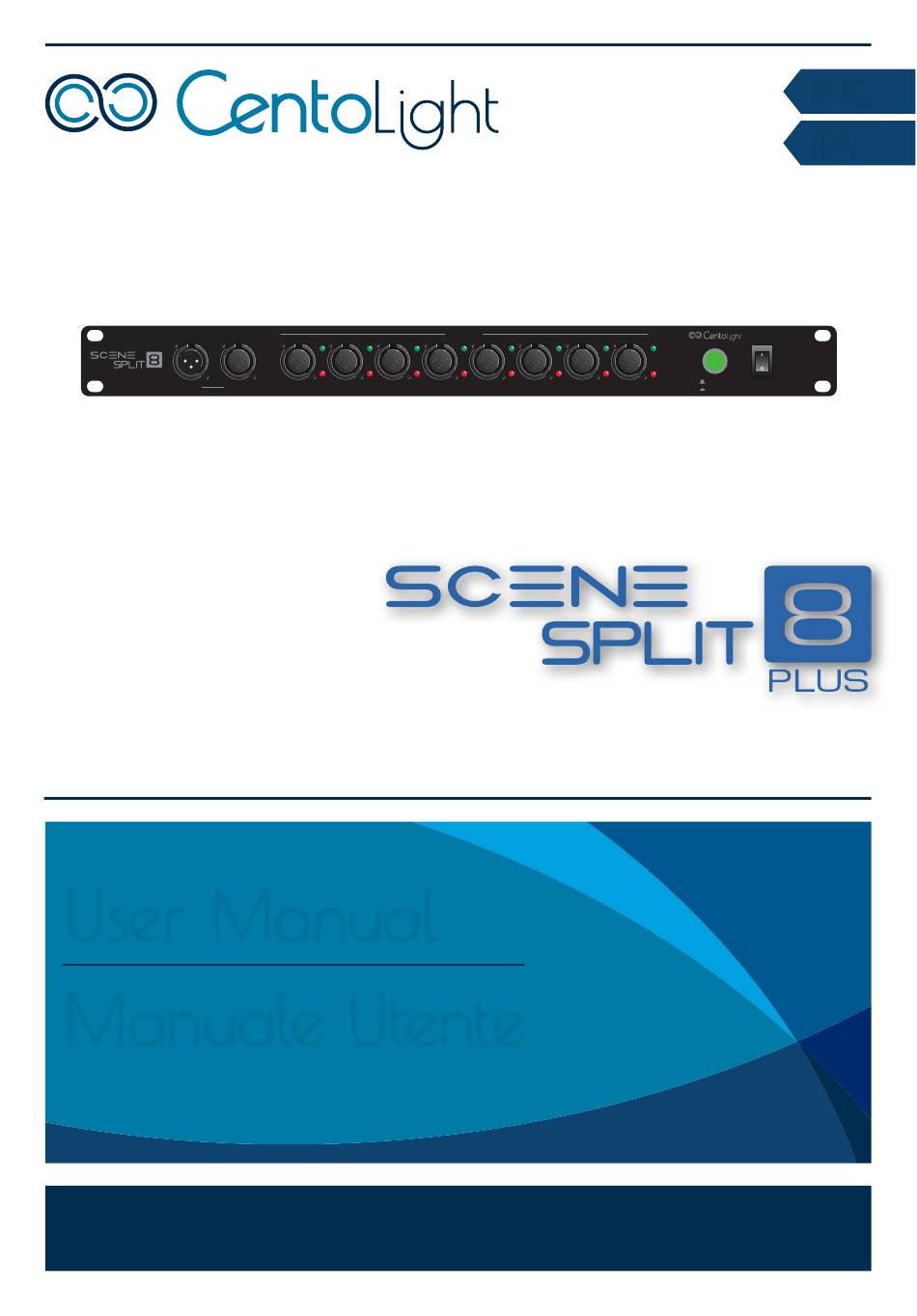

User Manual
Manuale Utente
Read this manual carefully and take proper care of it
Leggete questo manuale e conservatelo per future consultazioni
DMX OUTPUTS
OUT 1
OUT 2
OUT 3
OUT 4
OUT 5
OUT 6
OUT 7
OUT 8
1 Input / 8 Output DMX Distributor
Distributore DMX 1 Ingresso / 8 Uscite
ENG
ITA
DMX
ON
POWER
OFF
Link Out
Termination
Advertisement
Chapters
Table of Contents
Related Manuals for CentoLight SCENE SPLIT 8 PLUS
Summary of Contents for CentoLight SCENE SPLIT 8 PLUS
- Page 1 DMX OUTPUTS PLUS POWER Link Out DMX IN DMX THRU OUT 1 OUT 2 OUT 3 OUT 4 OUT 5 OUT 6 OUT 7 OUT 8 Termination 1 Input / 8 Output DMX Distributor Distributore DMX 1 Ingresso / 8 Uscite User Manual Manuale Utente Read this manual carefully and take proper care of it...
- Page 2 Dear customer, First of all thanks for purchasing a CENTOLIGHT® product. Our mission is to satisfy all possible needs of light designers and professionals of entertainment lighting, by offering a wide range of products based on the latest technologies. We hope you will be satisfied with this fixture and, if you want to collaborate, we are looking for a feedback from you about product operation and possible im- provements to be introduced in the next future.
-
Page 3: Table Of Contents
able of onTenTs 1 - Before you Begin 1.1. Safety Instructions - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5 2 - Introduction 2.1. -
Page 4: Before You Begin
3) Accessories Centolight can supply a wide range of quality accessories that you can use with your Scenesplit Series equipment, like Cables, Controllers, and a wide range of splitters. Ask your Centolight dealer or check out our website www.centolight.com... -
Page 5: Safety Instructions
Scenesplit 8 Plus User Manual 1.1. Safety Instructions Read these instructions Keep these instructions Heed all warning Follow all instructions 1) Symbols Meaning The symbol is used to indicate that some hazardous live termi- nals are involved within this apparatus, even under the normal operating conditions, which may be sufficient to constitute the risk of electric shock or death. -
Page 6: Power Supply
Scenesplit 8 Plus User Manual Do not use it when maximum ambient temperature is higher than 45°C. Work temperature ranges from -20 to 45°C (-4 to 113°F). 4) Ventilation Do not block areas of ventilation opening. Failure to do so could result in fire. Always install according to manufacturer’s instructions. -
Page 7: Introduction
Scenesplit 8 Plus User Manual 2 - i nTroduCTion Scenesplit 8 Plus is a reliable and versatile 1 in - 8 Outs DMX Distributor, ideal for managing DMX signals in professional lighting environments. With its multiple out- puts, signal amplification, electrical isolation, and status indicators, it ensures that complex lighting setups operate smoothly and efficiently. -
Page 8: Power Connections
Scenesplit 8 Plus User Manual DMX Outputs: These outputs distribute the DMX signal from a single input to multiple DMX devices. Each output provides a regenerated and isolated version of the input signal, ensuring reliable communication with connected devices. LED Indicators: Each DMX output (3) is provided with LED indicators for visual feedback about the status of each output. -
Page 9: Building A Serial Dmx Chain
Scenesplit 8 Plus User Manual Choosing a start address should be planned in advance. Channels should never overlap. If they do, this will result in erratic operation of the fixtures whose starting address is set incorrectly. You can however, control multiple fixtures of the same type using the same starting address as long as the intended result is that of unison movement or operation. -
Page 10: Dmx Terminator
Scenesplit 8 Plus User Manual Connect fixtures using shielded 2-conductor twisted pair cable with 3-pin XLR male to female connectors. The shield connection is pin 1, while pin 2 is Data Negative (S-), and pin 3 is Data positive (S+). DMX use of 3-Pin XLR Connectors INPUT OUTPUT... -
Page 11: Specifications
Scenesplit 8 Plus User Manual 5-Pins XLR (socket) Pin 1: GND (Screen) 3-Pins XLR (plug) Pin 1: GND (Screen) Pin 2: Signal (-) Pin 2: Signal (-) Pin 3: Signal (+) Pin 3: Signal (+) Pin 4: N/C Pin 5: N/C 5-Pins XLR (plug) 3-Pins XLR (socket) Pin 1: GND (Screen) -
Page 12: Warranty And Service
Alternatively, you can send the product to Centolight SERVICE CENTER – Via Enzo Ferrari, 10 – 62017 Porto Recanati - Italy. In order to send a product to service center, you need an RMA number. Ship- ping charges have to be covered by the owner of the product. - Page 13 oMMario 1 - Prima Di Iniziare 1.1. Istruzioni di Sicurezza - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 15 2 - Introduzione 2.1.
-
Page 14: Prima Di Iniziare
3) Accessori Centolight fornisce un’ampia gamma di accessori di qualità che è possibile utilizza- re con le apparecchiature della serie Scenesplit, come cavi, centraline e un’ampia gamma di proiettori. Chiedete al vostro rivenditore Centolight o visitate il nostro sito web www.centolight.com... -
Page 15: Istruzioni Di Sicurezza
Manuale Utente Scenesplit 8 Plus 1.1. Istruzioni di Sicurezza Leggete queste istruzioni Conservate queste istruzioni Prestate attenzione a tutti gli avvertimenti Seguite tutte le istruzioni 1) Significato dei simboli Questo simbolo viene utilizzato per indicare che all’interno di questo apparecchio sono presenti terminali sotto tensione, anche in condizioni operative normali, che possono essere sufficienti a costituire il rischio di scosse elettriche o morte. - Page 16 Manuale Utente Scenesplit 8 Plus Non usarlo quando la temperatura massima ambientale è superiore a 45 °C. La temperatura ottimale di lavoro varia da -20°C a 45°C (da -4°F a 113°F). 4) Ventilazione • Non ostruire le aree di ventilazione. In caso contrario, potrebbe verificarsi un incendio.
-
Page 17: Introduzione
Manuale Utente Scenesplit 8 Plus 2 - i nTroduzione Scenesplit 8 Plus è uno splitter DMX affidabile e versatile, ideale per gestire i se- gnali DMX in ambienti di illuminazione professionali. Grazie alle sue uscite multiple, all’amplificazione del segnale, all’isolamento elettrico e agli indicatori di stato, as- sicura che le complesse configurazioni di illuminazione funzionino in modo fluido ed efficiente. -
Page 18: Connessione Di Rete
Manuale Utente Scenesplit 8 Plus illuminazione complesse. Uscite DMX: Queste uscite distribuiscono il segnale DMX da un singolo ingres- so a più dispositivi DMX. Ogni uscita fornisce una versione rigenerata e isolata del segnale di ingresso, garantendo una comunicazione affidabile con i dispo- sitivi collegati. -
Page 19: Costruire Una Catena Dmx Seriale
Manuale Utente Scenesplit 8 Plus La scelta dell’indirizzo iniziale deve essere pianificata in anticipo. I canali non devono mai sovrapporsi. Se si sovrappongono, il risultato sarà un funzionamento irregolare degli apparecchi, poiché l’indirizzo di partenza è stato impostato in modo errato. -
Page 20: Terminatore Dmx
Manuale Utente Scenesplit 8 Plus Collegare i dispositivi utilizzando un cavo bipolare schermato a 2 conduttori con connettori XLR maschio-femmina XLR a 3 poli. La connessione dello schermo è il piedino 1, mentre il piedino 2 è negativo (S-) e il piedino 3 è positivo (S+). DMX use of 3-Pin XLR Connectors INPUT OUTPUT... -
Page 21: Specifiche Tecniche
Manuale Utente Scenesplit 8 Plus 5-Pins XLR (socket) Pin 1: GND (Screen) 3-Pins XLR (plug) Pin 1: GND (Screen) Pin 2: Signal (-) Pin 2: Signal (-) Pin 3: Signal (+) Pin 3: Signal (+) Pin 4: N/C Pin 5: N/C 5-Pins XLR (plug) 3-Pins XLR (socket) Pin 1: GND (Screen) -
Page 22: Garanzia E Assistenza
9 - g aranzia e ssisTenza Tutti i prodotti Centolight sono coperti da garanzia di due anni. Essa è valida dalla data di acquisto, come indicato dal documento di acquisto. I seguenti casi/compo- nenti non sono coperti dalla garanzia di cui sopra:... - Page 23 Questo prodotto viene importato nella UE da FRENEXPORT SPA – Via Enzo Ferrari, 10 - 62017 Porto Recanati - Italy CentoLight® is a registered trademark of FRENEXPORT SPA - Italy CentoLight® è un marchio di fabbrica registrato di FRENEXPORT SPA - Italia...
- Page 24 Ver. 1.0 - Jul 2024...
