DoorBird A1081 Series Installation Manual

Ip i/o door controller
Hide thumbs Also See for A1081 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Page 2-15
Installation Manual
IP I/O Door Controller
A1081 Series
Seite 16-29
Installationsanleitung
IP E/A Tür Controller
A1081 Serie
Page 30-43
Manuel d'installation
Commande de porte
IP E/S
Série A1081
A1081
VERSION 2.5, MIN. HW 1.15
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the A1081 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for DoorBird A1081 Series

Summary of Contents for DoorBird A1081 Series

  • Page 1 Page 2-15 Installation Manual IP I/O Door Controller A1081 Series Seite 16-29 Installationsanleitung IP E/A Tür Controller A1081 Serie Page 30-43 Manuel d‘installation Commande de porte IP E/S Série A1081 A1081 VERSION 2.5, MIN. HW 1.15...
  • Page 2 You can always find the most up-to-date version of the installation manual on www.doorbird.com/support To make things easier we use the term “device” for the product “IP I/O Door Controller”...
  • Page 3 Important: Indicates significant information which is essential for the product to function correctly. Note: Indicates useful information which helps in getting the most out of the product. FCC Statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
  • Page 4 This equipment should be installed and operated with minimum distance 20 cm between the radiator & your body. Cet équipement doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps. Please observe the warnings and safety instructions in our accompanying booklet: https://www.doorbird.com/downloads/warnings.pdf...

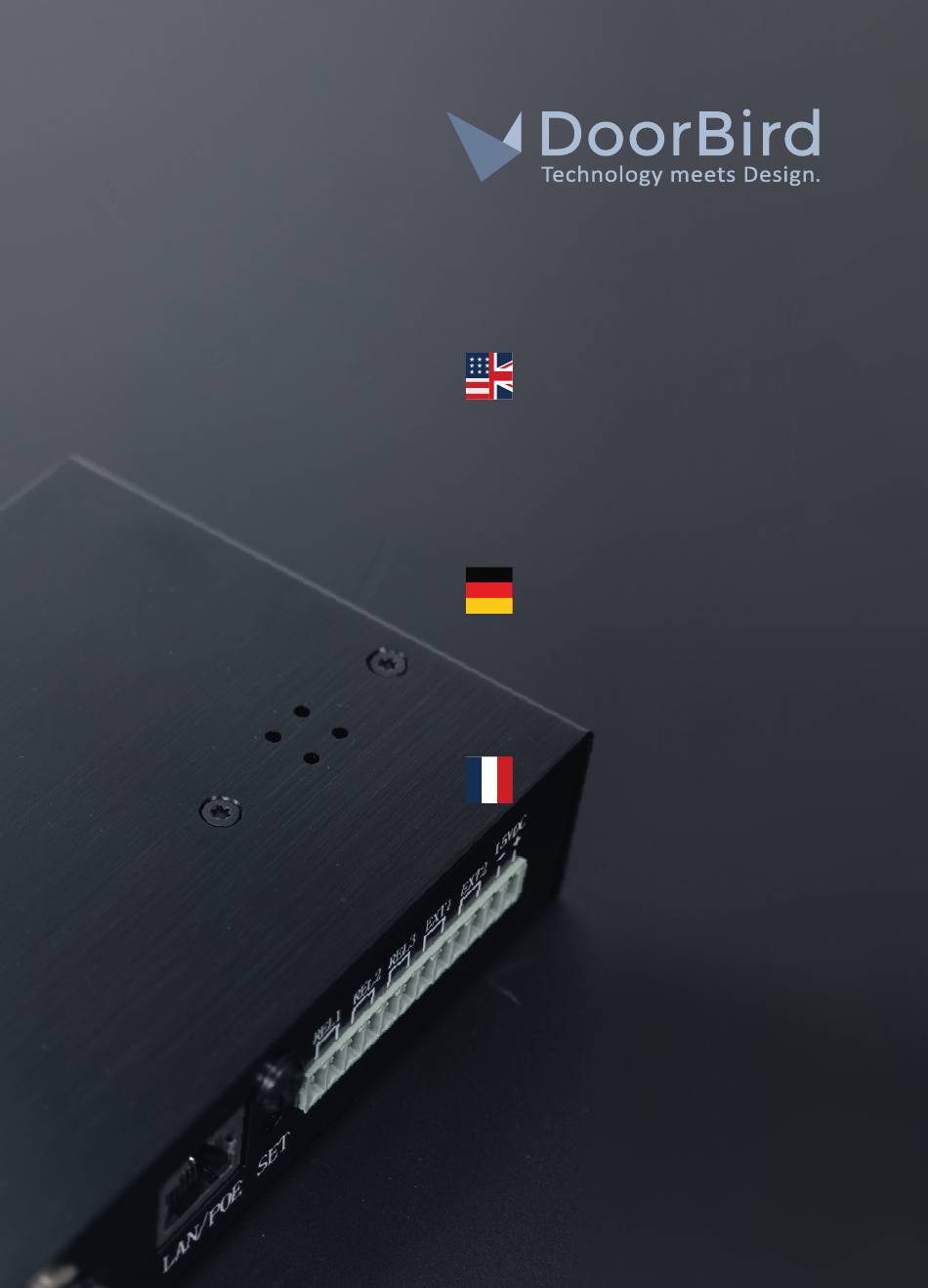

  • Page 5 COMPONENTS 1x Device 1x Installation manual 1x Quickstart guide with Digital Passport 1x Drilling template 1x Power supply unit (mains adapter) with up to four country-specific adaptors 1x Screw connection 1x 2,4 GHz Antenna 1x DIN-Rail adapter terminal plug 2x Phillips countersunk head screws and dowels...
  • Page 6 Antenna thread to connect the Setup button (SET) of the device, 2.4 GHz WiFi Antenna supplied to e.g. configure the WiFi interface with the device. of the device using the DoorBird App. 2) Loudspeaker Loudspeaker for Diagnostic- 6) LAN/PoE jack Sounds.
  • Page 7 Please ensure that the upload speed of your Internet connection is at least 0.5 Mbps. You can also carry out a speed test at any time via the DoorBird App. The user experience is only as good as your network speed, network stability and quality of your network components, such as your Internet Router and WiFi access points or WiFi repeaters.

  • Page 8: Wifi Antenna

    Press the drilling template of the device against the wall or ceiling at the desired installation site and mark the boreholes with a pencil. Remove the drilling template again. Ensure that no cables are to be found in the wall or ceiling behind the boreholes.

  • Page 9: Connecting The Device

    To power the device via a PoE-Switch (e.g. D-Link DGS-1008P) or PoE-Injector (e.g. DoorBird Gigabit PoE Injector) in accordance with the PoE standard IEEE 802.3af Mode A, the four wires bearing the numbers 1, 2, 3 and 6 of a Cat.5 cable or better are to be used.
  • Page 10 You can configure the default state of the relay (open/close) via REL1 the DoorBird App. These ports can be used to connect REL1 e.g. an electric door opener. The device does not supply power to the connected device.
  • Page 11 REL3 configure the default state of the relay (open/close) via the DoorBird App. These ports can be used to connect e.g. an electric door opener. The device does not supply power to the connected device. The power supply for the electric door opener must be installed separately.

  • Page 12: Final Assembly

    If you have finished the WiFi setup or have connected the device to your Internet Router by means of a network cable, go to the DoorBird App “Settings → Administration” and log in to the Administration area of the DoorBird Video...

  • Page 13: Diagnostic-Led

    If you have problems adding the device to the App please check if the device is online (www.doorbird.com/checkonline). If the device is not online, please check the WiFi or network cable connection again. DIAGNOSTIC-LED You can see if the device is powered on by checking the Diagnostic-LED, which lights up about 30 to 60 seconds after the power is connected.

  • Page 14: Legal Notes

    LEGAL NOTES General remarks technical guidelines, electrical 1. DoorBird is a registered trademark of Bird telecommunications regulations applicable in Germany, the EU and the USA. Home Automation GmbH. 11. Our products and also the components 2. Apple, the Apple logo, Mac, Mac OS,...
  • Page 15 Germany limits the device exclusively to the immediate entrance area. Web: www.doorbird.com Email: hello@doorbird.com • The device may come with a visitor history and motion sensor. You can activate/deactivate this function if required.
  • Page 16 Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. Die stets aktuelle Version der Installationsanleitung finden Sie unter www.doorbird.com/de/support Zur Vereinfachung der Begriffe verwenden wir „Gerät“ für das Produkt „IP E/A Tür Controller“ sowie „mobiles Endgerät“ für ein Smartphone/Tablet.
  • Page 17 Sachschäden führen kann. Wichtig: Weist auf wichtige Informationen hin, die den richtigen Betrieb des Produkts gewährleisten. Hinweis: Weist auf nützliche Informationen hin, die die optimale Verwendung des Geräts unterstützen. Bitte beachten Sie die Warn- und Sicherheitshinweise in unserem Begleitheft oder online: https://www.doorbird.com/downloads/warnings.pdf...
  • Page 18 KOMPONENTEN 1x Gerät 1x Installationsanleitung 1x Quickstartanleitung mit Digital Passport 1x Bohrschablone 1x Steckernetzteil mit bis zu vier Landesadaptern 1x 2,4 GHz Antenne 1x Hutschienen adapter 1x Schraubanschluss- klemmen stecker 2x Kreuzschlitz-Senkkopfschrauben und Dübel...
  • Page 19 4) Schraubklemmenblock Schraubklemmenblock, um externe Geräte wie z.B. einen elektrischen Türöffner oder Stromversorgung mit dem Gerät zu verbinden VIDEOS Sie können die Installation durch unsere Installationsvideos auf www.doorbird.com/de/support begleiten lassen. In den Videos wird jeder Installationsschritt einzeln und gut dokumentiert dargestellt.

  • Page 20: Installation

    Verwendungsart zugelassen sind. Netzwerkgeschwindigkeit und Netzwerkkomponenten Stellen Sie sicher, dass Ihre Internetverbindung über mindestens 0,5 Mbit/s Uploadgeschwindigkeit verfügt. Sie können über die DoorBird App jederzeit auch einen Geschwindigkeitstest durchführen. Das Nutzererlebnis ist nur so gut wie die Netzwerkgeschwindigkeit, Netzwerkstabilität und Qualität Ihrer Netzwerkkomponenten, wie z.B.
  • Page 21 Sie können das Gerät dauerhaft an einer Wand oder Decke montieren. Wenn Sie es nicht dauerhaft anbringen möchten, dann überspringen Sie bitte den Rest von diesem Schritt. Drücken Sie die Bohrschablone des Geräts am gewünschten Installationsort gegen die Wand oder die Decke und markieren Sie mit einem Stift die Bohr- löcher.
  • Page 22 Stromversorgung per PoE Zur Stromversorgung des Geräts per PoE-Switch (z.B. D-Link DGS-1008P) oder PoE-Injektor (z.B. DoorBird Gigabit PoE Injektor) nach PoE Standard IEEE 802.3af Mode A werden die vier Drähte mit den Nummern 1, 2, 3 und 6 eines Cat.5 Netzwerkkabels oder besser benutzt. Es muss zwingend ein Cat.5 Netzwerkkabel oder besser zum Einsatz kommen, da Netzwerksignale nur über vollständig isolierte, abgeschirmte und verdrillte Kabel übertragen...

  • Page 23: Gerät Anschliessen

    GERÄT ANSCHLIESSEN Das Gerät verfügt für ein komfortables und sicheres Anschließen der Kabel und Drähte über beschriftete Anschlussbuchsen. Sie können jetzt alle erforderlichen Kabel und Drähte mit dem Gerät verbinden. Entfernen Sie bitte die Kabel und Drähte von den Anschlussbuchsen des Geräts, die Sie nicht benötigen.
  • Page 24 Zustand auch bei Spannungsverlust. Sie REL1 können den Standardzustand des Relais (geöffnet/ REL1 geschlossen) über die DoorBird App konfigurieren. Diese Anschlüsse können verwendet werden, um z.B. einen elektrischen Türöffner anzuschließen. Das Gerät bietet keine Strom versorgung für einen elektrischen Türöffner.
  • Page 25 EXT2, EXT2 Zweiter externer Kontakt, max. 0 V DC/AC, 0 A. Diese Anschlüsse können z.B. verwendet werden, um einen externen Sensor anzuschließen, EXT2 z.B. Türsensor oder Bewegungssensor. EXT2 Beachten Sie bitte, dass Sie keine zusätzliche NOTI CE Spannung auf den Kontakt geben. 15 VDC - Eingang 15 V DC Spannungsversorgung, Minuspol (-).

  • Page 26: Diagnose-Led

    DOWNLOAD UND INSTALLATION DER APP Laden Sie sich die App “DoorBird" von Bird Home Automation aus dem Apple App Store bzw. Google Play Store auf Ihr mobiles Endgerät. Die stets aktuelle Version der App Bedienungsanleitung finden Sie unter www.doorbird.com/de/support...
  • Page 27 Mobiles Endgerät: Neuestes iOS auf iPhone/iPad, neuestes Android auf Smartphone/Tablet Internet: High-Speed Festnetz Breitband Internetanschluss, DSL, Kabel oder Glasfaser, kein Socks- oder Proxyserver Systemanforderungen Netzwerk: 802.11 b/g/n 2.4 GHz oder Ethernet Netzwerk, mit DHCP Kompatibel mit allen DoorBird IP Video Türstationen.

  • Page 28: Rechtliche Hinweise

    174 g 4260423860346 RECHTLICHE HINWEISE Allgemeines 9. Die Gestaltung dieser Anleitung unterliegt 1. DoorBird ist ein registriertes Warenzeichen dem Urheberschutz. Für eventuelle Irrtümer, der Bird Home Automation GmbH. sowie inhaltliche- bzw. Druckfehler (auch 2. Apple, das Apple Logo, Mac, Mac OS,...
  • Page 29 Das Gerät verfügt ggf. über eine integrierte Bird Home Automation GmbH Besucherhistorie und Bewegungssensor. Sie Uhlandstraße 165 können diese Funktionen, wenn erforderlich, 10719 Berlin aktivieren/deaktivieren. Deutschland Web: www.doorbird.com Erkundigen Sie sich beim Eigentümer und Email: hello@doorbird.com Ihrer Hausgemeinschaft, ob Sie dieses Produkt installieren verwenden dürfen. Bird Home Automation GmbH übernimmt keine...

  • Page 30: Manuel D'installation

    Si vous remettez cet appareil à d’autres personnes dans le futur, remettez-leur également ce manuel. Vous trouverez la toute dernière version du manuel d’installation à l’adresse www.doorbird.com/support. Pour simplifier les termes, nous utiliserons le mot « appareil » pour parler du produit «...
  • Page 31 Canada établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps. Veuillez prendre connaissance des avertissements et des consignes de sécurité dans notre livret d‘accompagnement ou en ligne : https://www.doorbird.com/downloads/warnings.pdf...
  • Page 32 COMPOSANTS 1x Appareil 1x Manuel d’installation 1x Guide de démarrage rapide Incluant le «passport digital» 1x Gabarit de perçage 1x bloc d'alimentation (adaptateur secteur) avec jusqu'à quatre adaptateurs nationaux 1x Antenne 2,4 GHz 1x Adaptateur DIN-Rail 1x Borne de raccordement à vis 2x Vis et chevilles à...
  • Page 33 Haut-parleur pour les sons de confi gurer l’interface WiFi de diagnostic l’appareil à l’aide de l’application DoorBird. 3) LED de diagnostic LED de diagnostic pour visualiser 6) Prise LAN/PoE l’état actuel de l’appareil. Prise RJ45 pour connecter un câble réseau standard Cat.5 ou...
  • Page 34 VIDÉOS Avez-vous besoin d‘aide pour l‘installation ? Regardez nos vidéos d‘installation qui se trouvent sur http://www.doorbird.com/support Chaque étape de l‘installation y est clairement documentée. INSTALLATION Toutes les étapes ci-dessous doivent être exécutées avec soin par un adulte compétent, en tenant compte de toute mesure de sécurité applicable. Veuillez nous contacter directement ou demander l‘avis d‘un spécialiste compétent.
  • Page 35 Le câble réseau entre l’appareil et le commutateur PoE/ injecteur PoE/routeur Internet peut avoir une longueur maximale de 80 mètres/262 pieds. Vous pouvez installer l’appareil de façon permanente sur un mur ou au plafond. Si vous ne souhaitez pas l’installer de manière permanente, veuillez sauter le reste de cette étape.
  • Page 36 Alimentation électrique via PoE Pour alimenter l’appareil via un commutateur PoE (par exemple D-Link DGS-1008P) ou un injecteur PoE (par ex. l’injecteur PoE Gigabit DoorBird) conformément à la norme PoE IEEE 802.3af Mode A, il faut utiliser les quatre fi ls portant les numéros 1, 2, 3 et 6 d’un câble Cat.5 ou supérieur. Un câble Cat.5 ou supérieur doit être utilisé...
  • Page 37 5. ETAPE : CONNECTEZ L’APPAREIL Il est possible de connecter les câbles et les fils à l’appareil de manière pratique et sûre via des ports de connexion étiquetés. Vous pouvez maintenant connecter tous les câbles et fils nécessaires à l’appareil. Veuillez retirer des ports de connexion de l’appareil tous les câbles et fils dont vous n’avez pas besoin.
  • Page 38 état même en cas de perte de courant. Vous pouvez configurer l‘état par défaut du relais (ouvert/fermé) via REL1 REL1 l‘application DoorBird. Ces ports peuvent être utilisés pour connecter, par ex., un ouvre-porte électrique. L‘appareil ne fournit pas de courant à l‘appareil connecté. L‘alimentation électrique de l‘ouvre-porte électrique doit être installée séparément.
  • Page 39 15 VDC - Entrée d’alimentation 15 VDC, pôle négatif (-). Veuillez connecter ici le fil noir du bloc d’alimentation (adaptateur secteur) fourni avec l’appareil, si vous n’alimentez pas l’appareil par PoE. N‘alimentez pas l‘appareil simultanément via NOTICE l‘alimentation du bloc d‘alimentation (adaptateur secteur) et l‘alimentation via PoE.
  • Page 40 Si vous utilisez le WiFi pour connecter l’appareil à votre routeur Internet, allez d’abord dans l’application DoorBird sous «Paramètres → Paramètres WiFi» et suivez les instructions. Si vous avez terminé la configuration du WiFi ou si vous avez connecté...
  • Page 41 Réseau: 802.11 b / g / n 2,4 GHz ou réseau Ethernet avec DHCP Compatible avec tous les interphones vidéo IP DoorBird. 1x Commande de porte IP E/S 1 x Câble réseau 1x Bloc secteur (110 - 240 V AC sur 15 V DC) avec...

  • Page 42: Mentions Légales

    à distance via internet au moyen d‘une application se trouve obligatoirement Généralités sur le territoire de l’Union européenne si 1. DoorBird est une marque déposée de Bird l‘adresse IP déterminée de l‘appareil se Home Automation GmbH. trouve dans l‘Union européenne. Le centre 2.
  • Page 43 Automation GmbH. Éditeur Bird Home Automation GmbH Uhlandstaße 165 10719 Berlin Allemagne Web: www.doorbird.com Email: hello@doorbird.com Il est possible que la présente notice contienne des erreurs typographiques ou des erreurs d‘impression. Les informations contenues dans cette notice sont contrôlées régulièrement et les corrections sont publiées dans la prochaine...
  • Page 44 Space for notes / Platz für Notizen...

  • Page 46: Statement Of Conformity

    June 2025 Supportzeitraum erweitert bis: Juni 2025 Report security issues to: ResponsibleDisclosure @ doorbird.com Melden Sie Sicherheitsprobleme an: ResponsibleDisclosure @ doorbird.com We, Bird Home Automation GmbH, declare under our sole responsibility that the above referenced product complies with the following: Wir, die Bird Home Automation GmbH, erklären unter unserer alleinigen Verantwortung, dass das oben genannte Produkt die folgenden...

  • Page 47: Eu Declaration Of Conformity (Doc)

    EU DECLARATION OF CONFORMITY (DoC) EU KONFORMITÄTSERKLÄRUNG Manufacturer: Bird Home Automation GmbH Hersteller: Uhlandstraße 165 10719 Berlin Germany Brand: DoorBird Marke: Product: I/O Door Controller Produkt: E/A Tür Controller Type number: A1081 Typnummer: Intended purpose: Control of switching relays via IP Verwendungszweck: Steuerung von Schaltrelais über IP...
