BGS technic BGS 3070 Instruction Manual

Drehwinkel-Messsgerät zum Winkelanzug
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen
Sicherheitshinweise aufmerksam durch, bevor Sie das Produkt
verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und
nur dem Verwendungszweck entsprechend. Nichtbeachtung der
Sicherheitshinweise kann zu Schäden, Verletzungen und
Erlöschen der Gewährleistung führen. Bewahren Sie diese
Anleitungen für späteres Nachlesen an einem sicheren und
trockenen Ort auf. Legen Sie die Bedienungsanleitung bei, wenn
Sie das Produkt an Dritte weitergeben.
TECHNISCHE DATEN
Antriebsprofil:
Min. Drehwinkel:
VERWENDUNGSZWECK
Dieses Produkt dient zum Anziehen von Schraubverbindungen mit Rechtsgewinde auf Drehwinkel.
SICHERHEITSHINWEISE
• Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.
Lassen Sie Kinder nicht mit dem Werkzeug oder dessen Verpackung spielen
•
• Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.
Verwenden Sie das Werkzeug nur für den vorgesehenen Zweck.
•
• Bewahren Sie immer einen ausgeglichenen und festen Stand, um Verletzungen in
unvorhersehbaren Momenten zu vermeiden.

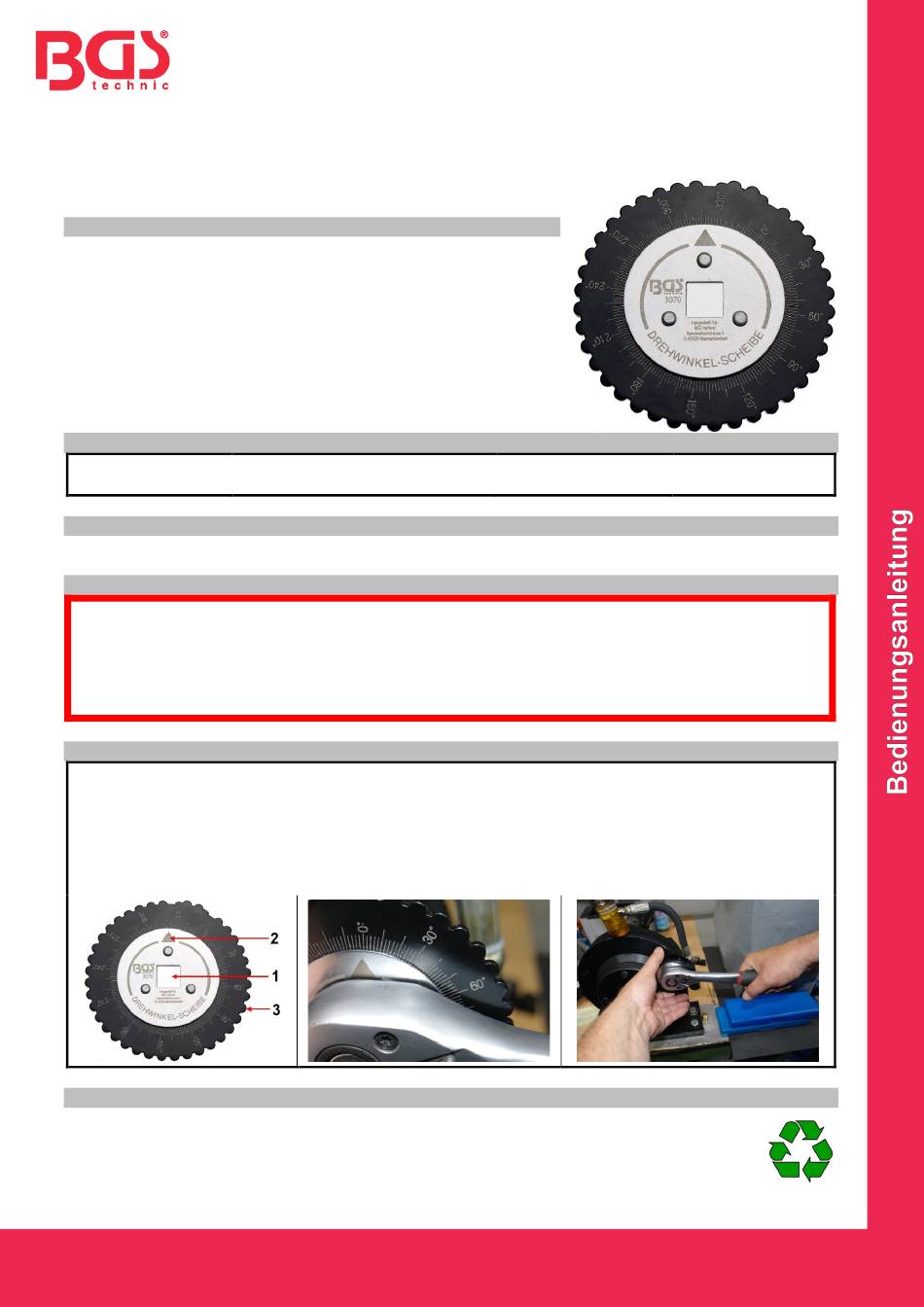

VERWENDUNG
1. Ziehen Sie die Verschraubung vorab auf das vorgeschriebene Drehmoment fest.
2. Verbinden Sie das Drehwinkelmessgerät über die Vierkant-Mittelaussparung (1) mit dem
Antriebsvierkant einer Ratsche.
3. Stecken Sie einen Steckschlüssel oder Biteinsatz auf den überstehenden Antriebsvierkant.
4. Stellen Sie die 0°-Markierung auf dem Skalen-Stellring (3) an den Markierungspfeil (2).
5. Fixieren Sie den Stellring mit einer Hand in dieser Position und ziehen Sie mit der anderen Hand
die Schraube weiter an, bis der Pfeil auf den erforderlichen Drehwinkelwert zeigt.
UMWELTSCHUTZ
Recyceln Sie unerwünschte Stoffe, anstatt sie als Abfall zu entsorgen. Verpackungen sind
zu sortieren, einer Wertstoffsammelstelle zuzuführen und umweltgerecht zu entsorgen.
Erkundigen Sie sich bei Ihrer örtlichen Abfallbehörde über Recyclingmaßnahmen.
Entsorgen Sie dieses Produkt am Ende seiner Lebensdauer umweltgerecht.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Innenvierkant
2 Grad
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Antriebsprofilgröße: 12.5 mm (1/2")
Max. Drehwinkel: 360 Grad
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 3070
