Craftsman 316.792570 Operator's Manual

Universal power broom attachment

Hide thumbs Also See for 316.792570:

Operator's manual (24 pages)

Available languages

Quick Links

Download this manual

Operator's Manual

UNIVERSAL POWER BROOM ATTACHMENT

Model No. 316.792570

CAUTION: Before using this product,

read this manual and follow all its Safety

Rules and Operating Instructions.

Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.

769-08486 / 00

Visit our website: www.craftsman.com

• SAFETY

• ASSEMBLY

• OPERATION

• MAINTENANCE

• PARTS LIST

• ESPAÑOL, P. 11

10/12

Table of Contents

Chapters

Need help?

Do you have a question about the 316.792570 and is the answer not in the manual?

Questions and answers

Summary of Contents for Craftsman 316.792570

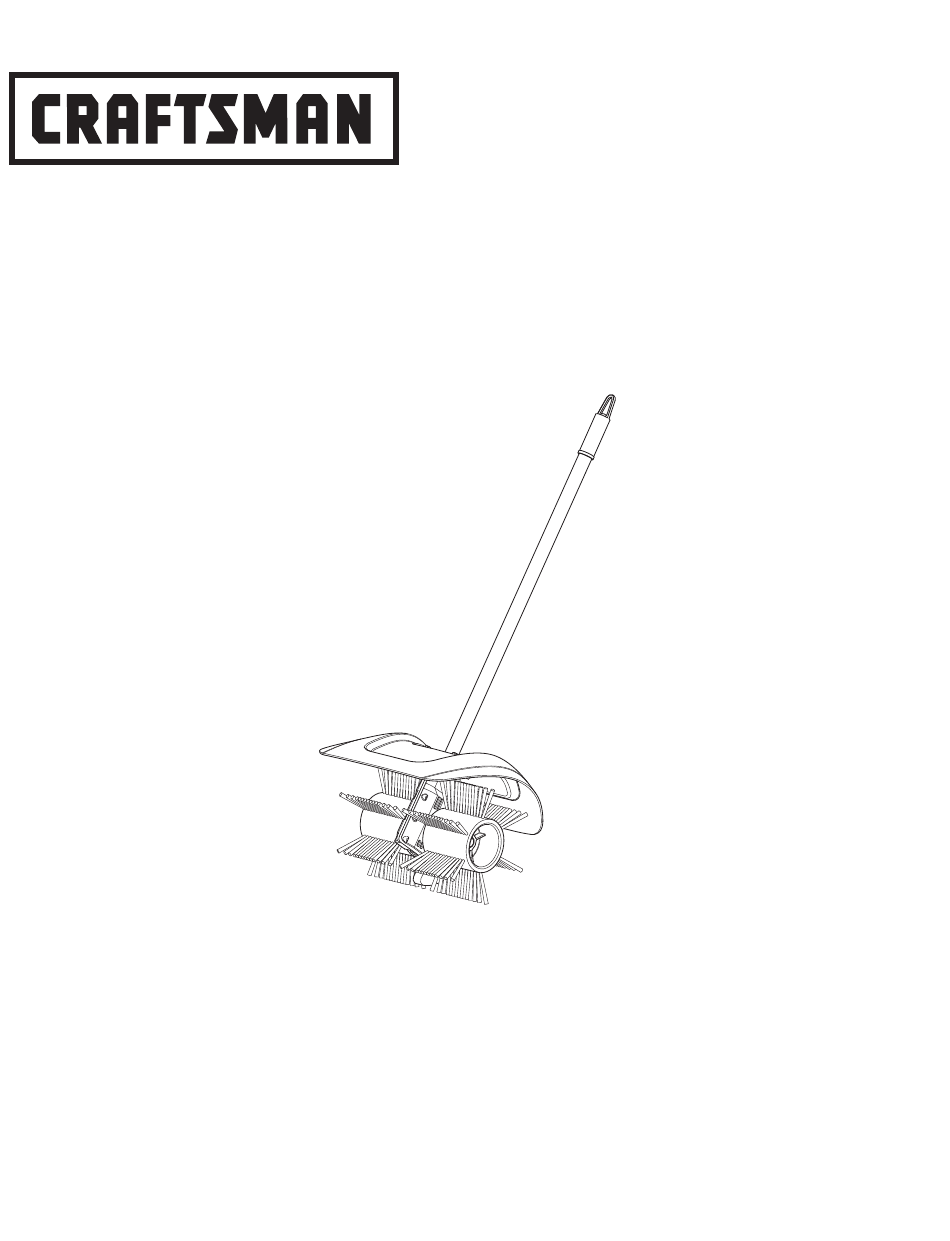

Page 1 Operator’s Manual ® UNIVERSAL POWER BROOM ATTACHMENT Model No. 316.792570 • SAFETY • ASSEMBLY • OPERATION CAUTION: Before using this product, • MAINTENANCE read this manual and follow all its Safety • PARTS LIST Rules and Operating Instructions. • ESPAÑOL, P. 11 Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.
Page 2: Table Of Contents
TABLE OF CONTENTS Safety ..........2 Warranty .
Page 3: Important Safety Instructions
• IMPORTANT SAFETY INSTRUCTIONS • READ ALL INSTRUCTIONS BEFORE OPERATING SAFETY WARNINGS FOR ELECTRIC UNITS WARNING: WARNING: When using the unit, all safety rules must be To reduce the risk of electrical shock, use followed. Please read these instructions before operating only extension cords approved for outdoor use, such as an the unit in order to ensure the safety of the operator and any extension cord of cord type SW-A, SOW-A, STW-A, STOW-...
Page 4: Other Safety Warnings
• Keep hands, face, and feet away from all moving parts. Do not OTHER SAFETY WARNINGS touch or try to stop moving parts. • All service, other than the maintenance procedures described in • Do not operate the unit faster than the speed needed to do the job. this manual, should be performed by a Sears or other qualified Do not run the unit at high speed when not in use.
Page 5: Warranty
For warranty details to obtain free replacement, visit the web site: www.craftsman.com This warranty does not cover the brushes and skid shoe, which are expendable parts that can wear out from normal use within the warranty period.
Page 6: Assembly
ASSEMBLY OPERATING THE COUPLER 90˚ Edging Hole The coupler enables the use of various optional attachments. (Trimmer Only) WARNING: Before using any attachment, read and understand the manual that came with the attachment. Follow all safety information contained within. WARNING: To avoid serious personal injury and damage to the unit, shut the unit off before removing or installing an attachment.
Page 7: Operation
OPERATION HOLDING THE UNIT WARNING: Always wear eye, hearing, hand, foot and body protection to reduce the risk of injury when operating this unit. • Stand in the operating position (Fig. 4). • Hold the shaft grip with the right hand. Keep the right arm slightly bent.
Page 8: Maintenance
MAINTENANCE WARNING: Brush Nut To prevent serious injury, never perform maintenance or repairs while the unit is running. Always allow the unit to cool before servicing or repairing the unit. For gas-powered units, disconnect the spark plug wire to Brush Hub prevent the unit from starting accidentally.
Page 9: Cleaning And Storage
CLEANING AND STORAGE CLEANING STORAGE • Never store a fueled unit where fumes may reach an open flame WARNING: To avoid serious personal injury, always stop or spark. the unit and allow it to cool before cleaning or maintaining • Allow the engine to cool before storing.
Page 10: Need More Help
NEED MORE HELP? You’ll find the answer and more on managemylife.com – for free! Find this and all your other product manuals online. Get answers from our team of home experts. Get a personalized maintenance plan for your home. Find information and tools to help with home projects. brought to you by Sears...
Page 11 • OPERACIÓN producto lea este manual y siga todas • MANTENIMIENTO las reglas de seguridad e instrucciones de operación. • LISTA DE PIEZAS Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A. Visite nuestro sitio web: www.craftsman.com 769-08486 / 00 10/12...
Page 12: Seguridad
TABLA DE CONTENIDO Seguridad ......... . .12 Garantía .
Page 13 • INSTRUCCIONES DE SEGURIDAD IMPORTANTES • LEA TODAS LAS INSTRUCCIONES ANTES DE OPERAR ADVERTENCIAS DE SEGURIDAD PARA LAS UNIDADES LA UNIDAD ELÉCTRICAS ADVERTENCIA: Para reducir el riesgo de descarga ADVERTENCIA: Al usar la unidad deben seguirse todas eléctrica, use sólo cables de extensión aprobados para uso las normas de seguridad.
Page 14 • Use la herramienta correcta. Use esta herramienta solamente OTRAS ADVERTENCIAS DE SEGURIDAD con el propósito previsto. • Todos los servicios, que no sean los procedimientos de • Sostenga siempre la unidad con ambas manos al operarla. mantenimiento descritos en este manual, deberán realizarse por Agarre firmemente ambos mangos o empuñaduras.
Page 15: Garantía
Para conocer los detalles de la cobertura a fin de obtener el reemplazo gratuito, visite el sitio web: www.craftsman.com Esta garantía no cubre los cepillos y zapata de deslizamiento, por ser piezas que se gastan con el uso normal dentro del período de garantía.
Page 16: Ensamblaje
ENSAMBLAJE FUNCIONAMIENTO DEL ACOPLADOR Orificio de recorte de bordes de 90° (recortadora únicamente) El acoplador permite el uso de varios accesorios opcionales. ADVERTENCIA: Antes de comenzar a utilizar cualquiera de los accesorios, lea y comprenda el manual que viene con dicho accesorio. Tenga en cuenta toda la información de seguridad que incluye.
Page 17: Operación
OPERACIÓN SUJETAR LA UNIDAD ADVERTENCIA: Al operar esta unidad, lleve siempre puesta protección para los ojos, oídos, pies y cuerpo a fin de reducir el riesgo de lesiones. • Párese en la posición de operación (Fig. 4). • Sostenga la empuñadura del eje con la mano derecha. Mantenga el brazo derecho ligeramente flexionado.
Page 18: Mantenimiento
MANTENIMIENTO ADVERTENCIA: Tuerca de cepillo Para evitar lesiones graves, no haga nunca ningún mantenimiento ni reparación con la unidad funcionando. Siempre deje que la unidad se enfríe antes de darle mantenimiento o repararla. Para las unidades que Cubo de cepillo funcionan con gasolina, desconecte el cable de la bujía para prevenir que la unidad se encienda por accidente.
Page 19: Limpieza Y Almacenamiento
LIMPIEZA Y ALMACENAMIENTO LIMPIEZA ALMACENAMIENTO • No guarde nunca la unidad con combustible en el tanque en un ADVERTENCIA: Para evitar lesiones personales graves, lugar en el que los gases puedan ponerse en contacto con una apague siempre la unidad y deje que se enfríe antes de llama expuesta o chispas.
Page 20: Necesita Más Ayuda
¿NECESITA MÁS AYUDA? Encontrará la respuesta y más información en managemylife.com – ¡gratis! Busque en Internet éste y todos los demás manuales de sus productos. Pregúntele a nuestro equipo de expertos del hogar. Reciba un plan de mantenimiento personalizado para su hogar. Busque información y herramientas que lo ayuden en sus proyectos del hogar.
Page 21 NOTES...
Page 22 NOTES...
Page 23: Parts List
PARTS LIST REPLACEMENT PARTS - 316.792570 UNIVERSAL POWER BROOM ATTACHMENT To purchase replacement parts, call 1-800-469-4663. Item Part No. Description 791-612605 Accessory Hanger 841-031516S Drive Shaft Housing Assembly 753-08061 Guard Mounting Hardware Set 731-09011 Broom Guard 618-05104S Gear Box Assembly...
