innovair M4 MDH09H2MHWA Owner's Manual

High static ducted fan coil indoor unit

Hide thumbs Also See for M4 MDH09H2MHWA:

Installation manual (84 pages)

Table of Contents

Available languages

Quick Links

Download this manual

SPLIT-TYPE

ROOM AIR CONDITIONER

Owner's Manual

High Static Ducted Fan Coil Indoor Unit

IMPORTANT NOTE:

Read this manual carefully before installing

or operating your new air conditioning unit.

Make sure to save this manual for future

reference.

www.innovair.com

Table of Contents

Need help?

Do you have a question about the M4 MDH09H2MHWA and is the answer not in the manual?

Questions and answers

Summary of Contents for innovair M4 MDH09H2MHWA

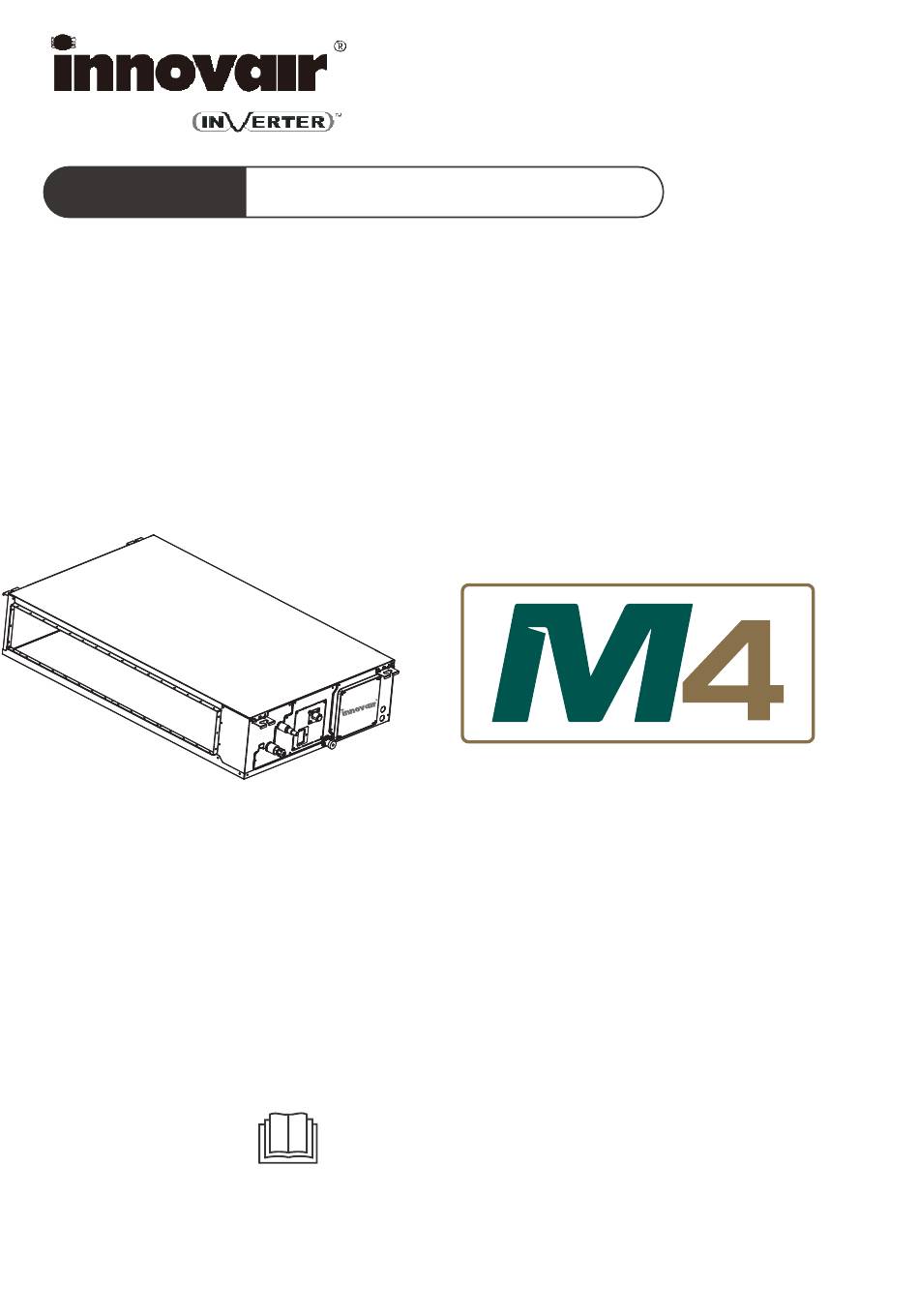

Page 1 Owner’s Manual High Static Ducted Fan Coil Indoor Unit IMPORTANT NOTE: Read this manual carefully before installing or operating your new air conditioning unit. Make sure to save this manual for future reference. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 3 These instructions may not cover every possible condition of use, so common sense and attention to safety is required when installing, operating and maintaining this product. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 4: Safety Precautions
If the air conditioner is used together with burners or other heating devices, ● thoroughly ventilate the room to avoid oxygen de ciency. In certain functional environments, such as kitchens, server rooms, etc., the use ● of specially designed air-conditioning units is highly recommended. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 5 Do not climb onto or place objects on top of the outdoor unit. ● Do not allow the air conditioner to operate for long periods of time with doors or ● windows open, or if the humidity is very high. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 6 Outdoor unit Model Indoor unit MOS09H2BM0A MDH09H2MHWA MOS09H2BH0A MHW12H2BHRB MDH12H2MHWA MOS12H2BH0A MOS18H2BM0A MDH18H2MHWA MOS18H2BH0A MOS24H2BM0A MDH24H2MHWA MOS24H2BH0A MOS36H2BM0A MDH36H2MHWA MOS36H2BH0A MOS48H2BM0A MDH48H2MHWA MOS48H2BH0A MOS60H2BM0A MDH60H2MHWA MOS60H2BH0A ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 7 Amin, provided all of the following are met. • The space shall have appropriate openings according to Sec.2. • The minimum opening area for natural ventilation Anvmin shall not be less than the following: ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 9 Nominal air volume 500m³/h 500m³/h 600m³/h 1000m³/h Medium And High Static Pressure Duct Type Air Conditioner Model Nominal air 324CFM 382CFM 647CFM 824CFM 1176CFM 1588CFM 2000CFM volume 550m³/h 650m³/h 1100m³/h 1400m³/h 2000m³/h 2700m³/h 3400m³/h ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 10 The test pressure after removal of pressure source shall be maintained for at least 1 h with no decrease of pressure indicated by the test gauge, with test gauge resolution not exceeding 5% of the test pressure. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 11: Information Servicing
If any hot work is to be conducted on the refrigeration equipment or any associated parts, appropriate re extinguishing equipment shall be available to hand. Have a dry power or CO re extinguisher adjacent to the charging area. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 14 When transferring refrigerant into cylinders, ensure that only appropriate refrigerant recovery cylinders are employed. Ensure that the correct number of cylinders for holding the total system charge is available. All cylinders to be used are designated ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 15 This symbol shows that a service personnel should be handling this equipment with reference to the installation manual. CAUTION This symbol shows that information is available such as CAUTION the operating manual or installation manual. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 16: More Features
- When “EHC1” or “EHC2” error occurs, the buzzer will continue to beep for 5 to 6 minutes before stopping. You can also press any button on the remote controller to stop the buzzer. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 17: Care And Maintenance
Turn on FAN function until Check for damaged wires Check for leaks disconnect the power unit dries out completely Make sure nothing is blocking all air inlets and outlets ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 18: Troubleshooting
This noise is normal and is caused by the refrigerant gas stopping or and outdoor unit make changing direction. noises Squeaking sound: Normal expansion and contraction of plastic and metal parts caused by temperature changes during operation can cause squeaking noises. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 19 If not, disconnect the power, then connect it again. Turn the unit on. indoor unit: If the problem persists, disconnect the power and contact your nearest • E(x), P(x), F(x) customer service center. EH(xx), EL(xx), EC(xx) • PH(xx), PL(xx), PC(xx) • ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 20 NOTE: If your problem persists after performing the checks and diagnostics above, turn off your unit immediately and contact an authorized service center. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 21 3. Put the outdoor unit into the package, then put the upper packaging foam on the unit. 4. Close the package and seal it. 5. Using the packing belt if necessary. NOTE: Please keep all packaging items if you may need in the future. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 24 The design and speci cations are subject to change without prior notice for product improvement. Consult with the sales agency or manufacturer for details. Any updates to the manual will be uploaded to the service website, please check for the latest version. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 25: Manuel D'utilisation
TYPE MULTI-BLOCS CLIMATISEUR DE CHAMBRE Manuel d'utilisation Lisez attentivement ce manuel avant d'installer ou d'utiliser votre nouveau climatiseur. Veillez à conserver ce manuel pour référence ultérieure. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 27 SOMMAIRE CONSIGNES DE SÉCURITÉ ........................ENTRETIEN ET MAINTENANCE ......................DÉPANNAGE ............................. EMBALLAGE ET DÉBALLAGE DE L'APPAREIL................©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 28: Consignes De Sécurité
• Ne pas faire fonctionner votre climatiseur dans une pièce humide telle qu'une salle de bains ou une buanderie. Une trop grande exposition à l'eau peut provoquer un court-circuit des composants électriques. • Ne pas exposer votre corps directement à l'air frais pendant une période prolongée. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 29 • Éteindre le climatiseur et le débrancher si vous ne l'utilisez pas pendant une longue période. • Éteindre et débrancher l'unité pendant les orages. • S'assurer que l'eau de condensation peut s'écouler librement de l'unité. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 30 être comme spécifié dans le tableau suivant : Modèle Unité d'intérieur Unité d'extérieur MOS09H2BM0A MDH09H2MHWA MOS09H2BH0A MHW12H2BHRB MDH12H2MHWA MOS12H2BH0A MOS18H2BM0A MDH18H2MHWA MOS18H2BH0A MOS24H2BM0A MDH24H2MHWA MOS24H2BH0A MOS36H2BM0A MDH36H2MHWA MOS36H2BH0A MOS48H2BM0A MDH48H2MHWA MOS48H2BH0A MOS60H2BM0A MDH60H2MHWA MOS60H2BH0A ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 31 Pour les appareils fixes, la superficie des pièces adjacentes, sur le même plancher, reliées par une ouverture permanente dans les murs et/ou les portes entre les espaces occupés, y compris les espaces entre le mur et le sol, peut être considérée comme ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 32 Anvmin et doit être d'au moins 1,5 m au-dessus du sol. REMARQUE : L'exigence de la deuxième ouverture peut être remplie par des plafonds suspendus, des conduits de ventilation ou des agencements similaires qui fournissent un passage d'écoulement d'air entre les pièces connectées. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 33 La super cie minimale de la pièce ou de l'espace climatisé est basée sur la charge libérable et la charge totale de réfrigérant du système. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 34 à la ventilation sont déterminées en fonction - de la quantité de charge massique (M) utilisée dans l'appareil, - de l'emplacement de l'installation, - du type de ventilation de l'emplacement ou de l'appareil, ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 35 5 grammes par an de réfrigérant ou mieux, sous une pression d'au moins 0,25 fois la pression maximale admissible. Aucune fuite ne doit être détectée. -- Tout entretien doit être effectué conformément aux recommandations du fabricant. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 36: Informations Sur L'entretien
éloignées du site d'installation, de réparation, d'enlèvement et d'élimination, au cours desquels du réfrigérant peut éventuellement être libéré dans l'espace environnant. Avant le début des travaux, la zone autour de l'équipement doit être ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 37 à des vibrations, à des arêtes vives ou à tout autre effet environnemental négatif. Le contrôle doit également prendre en compte les effets du vieillissement ou des vibrations continues provenant de sources telles que les compresseurs ou les ventilateurs. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 38 A2L). Ce processus doit être répété jusqu'à ce qu'il n'y ait plus de réfrigérant dans le système.(optionnel pour A2L). Lorsque la charge finale d'azote sans oxygène est utilisée, le système doit être purgé jusqu'à la pression atmosphérique pour permettre le travail. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 40 à l'intérieur de l'emballage n'entraînent pas de fuite de la charge de fluide frigorigène. Le nombre maximum de pièces d'équipement pouvant être entreposées ensemble est déterminé par les réglementations locales. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 41 Ce symbole indique qu'un technicien doit manipuler cet équipement en suivant les instructions du manuel d'installation. PRUDENCE Ce symbole indique qu'il existe des informations PRUDENCE dans la notice d'utilisation ou le manuel d'installation. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 42 - Lorsque l'erreur « EHC1 » ou « EHC2 » se produit, l'avertisseur sonore continue d'émettre des signaux sonores pendant 5 à 6 minutes avant de s'arrêter. Vous pouvez également appuyer sur n'importe quel bouton de la télécommande pour arrêter le signal sonore. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 43: Entretien Et Maintenance
Vérifiez qu'il n'y a pas de fuites Éteindre l'appareil et Activer la fonction FAN débrancher l'alimentation (VENTILATION) jusqu'à ce que l'appareil soit complètement sec Assurez-vous que rien n'obstrue les entrées et sorties d'air ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 44: Dépannage
Les unités intérieures et Lorsque l'unité redémarre en mode HEAT (CHAUFFAGE) après le extérieures émettent une dégivrage, une brume blanche peut être émise en raison de l'humidité brume blanche générée par le processus de dégivrage. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 45 Faible teneur en réfrigérant Vérifier s'il y a des fuites, refermer si en raison d'une fuite ou d'une nécessaire et remplir le réfrigérant utilisation prolongée ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 46 ON (ALLUMÉ)/OFF (ÉTEINT). (ALLUMÉ)/OFF infrarouge de l'unité intérieure. (ÉTEINT). Si le problème persiste après avoir effectué les vérifications et diagnostics ci-dessus, éteignez immédiatement votre appareil et contactez un centre de service agréé. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 47: Emballage Et Déballage De L'appareil
3. Placez l'unité extérieure dans l'emballage, puis placez la mousse d'emballage supérieure sur celui-ci. 4. Fermez l'emballage et scellez-le. 5. Utilisez la sangle d'emballage si nécessaire. Veuillez conserver tous les articles d'emballage au cas où vous en auriez besoin à l'avenir. ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
Page 48 Communiquer avec le comptoir de vente ou le fabricant pour plus de détails. Toute mise à jour du manuel sera téléchargée sur le site web du service, veuillez vérifier la dernière version. QS004U-T2(R454B) 16123000003875 20240428 ©2024 Innovair Solutions. All Rights Reserved. www.innovair.com...
