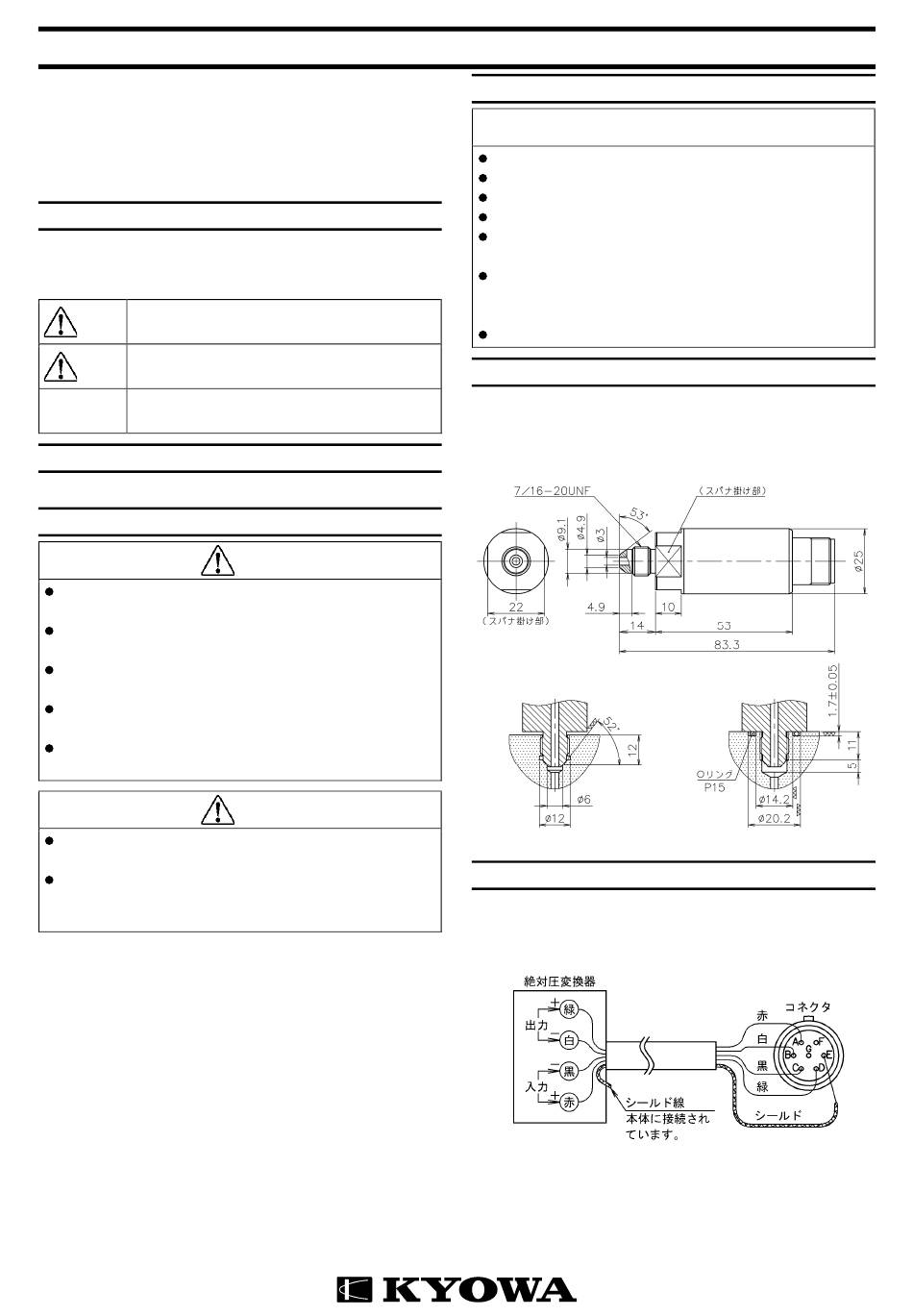

KYOWA PAB-B Instruction Manual

ＰＡＢ－Ａ型 絶対圧変換器－取扱説明書
このたびは本製品をお買い上げいただきまして， ありがとうご
ざいます。ご使用の前には，本書を必ずお読みください。
また， お読みになったあとはいつでも見られるところに必ず保
管してください。
本書に記載の仕様・外観は予告なく変更させていただく場合が
あります。最新情報は弊社ホームページをご確認ください。
1. 取扱説明書中のマークについて
ご使用になる方の安全確保に関する重要な事項や機能確保に
関する事項にはマークをつけて記載していますので， 必ずお読
みください。
取扱を誤った場合， 人体に重大な悪影響を及ぼ
警告
す恐れがあります。
取扱を誤った場合， 人体に悪影響を及ぼす恐れ
注意
があります。
故障しないようにするための注意や正しく動
注意
作させるための注意を記載しています。
2. ご使用に際しての重要な注意
本製品は，水素環境下ではご使用できません。
3. 安全上のご注意
許容過負荷を超える圧力をかけないでください。 破裂する
恐れがあります。
受感部に突起物をあてないでください。 傷がつき破裂する
恐れがあります。
指定された締め付けトルクで使用してください。 締め付け
トルクが適正でないと破裂する恐れがあります。
予測できない過大圧力が負荷される恐れがある場合は， 周
囲に保護ケースを設置し，安全を確保してください。
取付けねじ穴部の材質には十分な強度のあるものを選定
してください。
取外しは圧力が完全に解放されていることを確認してか
ら行ってください。
接液部の材質は SUS630（JIS G 4303）を使用しています。
本材質が腐食する恐れのある液体， 気体には使用しないで
ください。
警告
注意
4. 使用上のご注意
変換器を分解しないでください。
取付ねじ部に傷を付けないでください。
ブリッジ印加電圧は 3V 以下で使用してください。
大きな衝撃を与えないように注意してください。
取り付け時に， ケーブルがねじれないように注意してくだ
さい。
ケーブルを引き出し口付近で強引に曲げないでください。
ケーブル曲げ半径は， ケーブル外径の６倍以上としてくだ
さい。
保護等級は IP52 です。水没させての使用は出来ません。
5. 取付け
5.1 本体のスパナ掛け部を利用し，図を参照して取り付けてく
ださい。他の部分にスパナを掛けると変換器を破損させる
恐れがあります。
・推奨締め付けトルク：20 N･m
6. 接続・測定
6.1 変換器をひずみ測定器に接続します。
6.2 NDIS規格品のコネクタプラグ(PRC03-12A10-7M)を用いる
場合は，次のように接続します。
IM-T-151K 2021.10
注意
Ｏリング使用
