KYOWA PGMC-A Instruction Manual

Pressure transducer

Advertisement

Quick Links

PGMC-A型 圧力変換器-取扱説明書
このたびは本製品をお買い上げいただきまして, ありがとうご
ざいます。ご使用の前には,本書を必ずお読みください。
また, お読みになったあとはいつでも見られるところに必ず保
管してください。
本書に記載の仕様・外観は予告なく変更させていただく場合が
あります。最新情報は弊社ホームページをご確認ください。
1. 取扱説明書中のマークについて
ご使用になる方の安全確保に関する重要な事項や機能確保に
関する事項にはマークをつけて記載していますので, 必ずお読
みください。
取扱を誤った場合, 人体に重大な悪影響を及ぼ
警告
す恐れがあります。
取扱を誤った場合, 人体に悪影響を及ぼす恐れ
注意
があります。
故障しないようにするための注意や正しく動
注意
作させるための注意を記載しています。
2. ご使用に際しての重要な注意
本製品は,水素環境下ではご使用できません。
3. 安全上のご注意
許容過負荷を超える圧力をかけないでください。
破裂する恐れがあります。
受感部に突起物をあてないでください。
傷がつき破裂する恐れがあります。
指定された締め付けトルクで使用してください。
締め付けトルクが適正でないと破裂する恐れがあります。
予測できない過大圧力が負荷される恐れがある場合は, 周
囲に保護ケースを設置し,安全を確保してください。
取外しは圧力が完全に解放されていることを確認してか
ら行ってください。
接液部の材質は C1720(JIS H 3270)を使用しています。
本材質が腐食する恐れのある液体, 気体には使用しないで
ください。
警告
注意
4. 使用上のご注意
変換器を分解しないでください。
受圧面,ねじ部等に傷を付けないでください。
衝撃,共振はできるだけ避けるようにしてください。特に
ダイヤフラム部には,衝撃を与えないでください。
ダイヤフラムと本体とはエポキシ系接着剤により組み立
てられています。 接着剤が劣化するような有機溶剤や酸類
の存在する場所では使用できません。
保護等級は IP52 です。水没させての使用は出来ません。
変換器を結露させないでください。 結露した場合は速やか
に乾燥させてください。
ケーブルを引き出し口付近で強引に曲げないでください。
ケーブル曲げ半径は, ケーブル直径の6倍以上としてくだ
さい。
振動環境下で圧力変換器を使用する場合は, 圧力変換器の
ケーブル引き出し口付近でケーブルを固定し, 振動止めを
施してください。
できるだけ圧力源に近い場所に変換器を取り付けてくださ
い。
動的現象での立ち上がり時間が短い場合は,変換器と測定
器を含めた応答性が問題になります。各々の応答性を確認
の上ご使用ください。

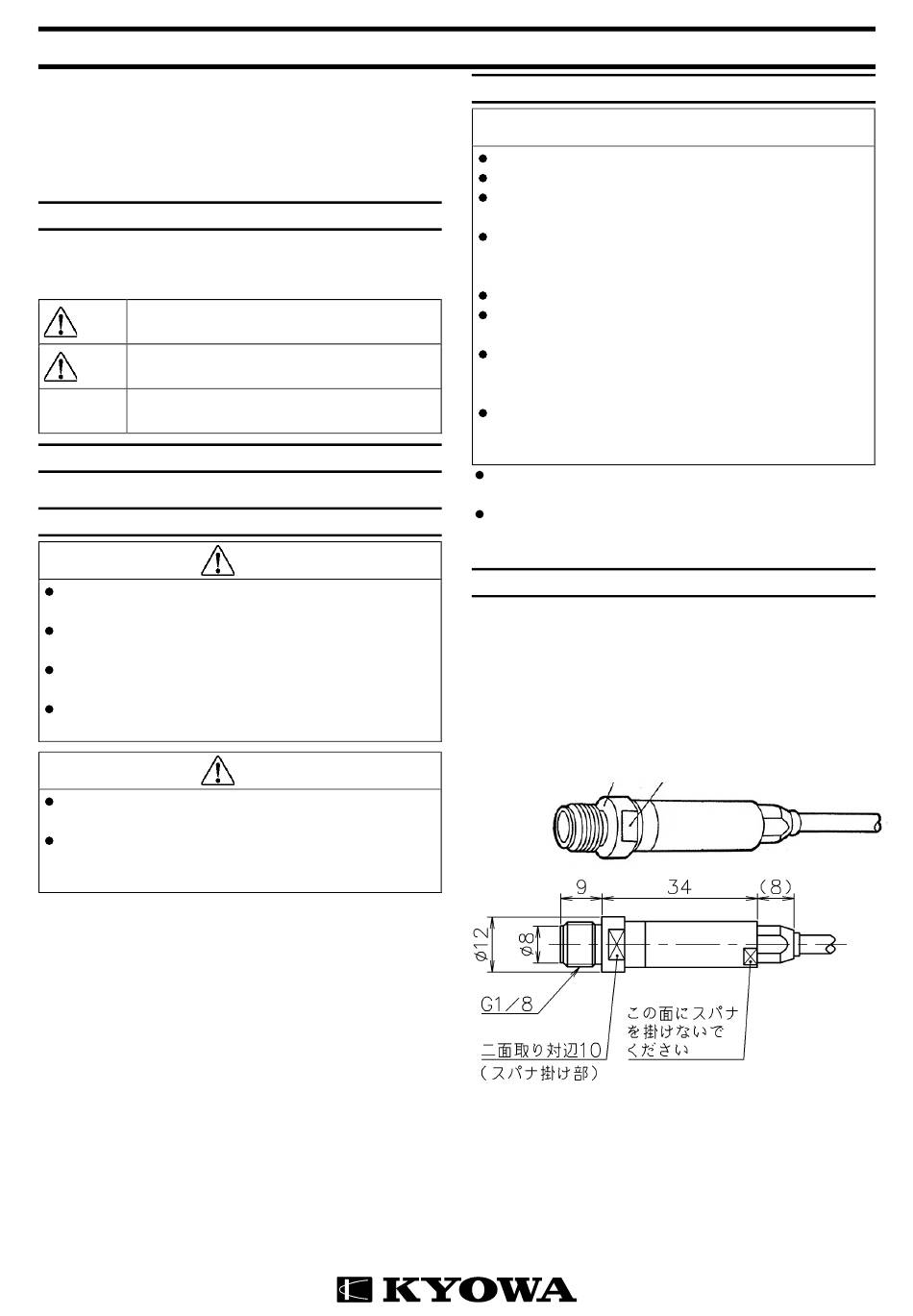

5. 取付け
5.1 取り付けは,付属のシールテープをねじ部に巻き付け,締
め付けトルク約 10N ・ m で図B部が軽くあたる程度まで締め
てください。
5.2 取り付け,取り外しは,本体のスパナ掛け部(図A部)を
利用して行ってください。他の部分にスパナを掛けると変
換器を破損する恐れがあります。また,ケーブルがねじれ
て断線しないよう,ケーブルも一緒にまわしてください。
IM-T-121L 2021.9
注意

Advertisement

loading
Need help?

Need help?

Do you have a question about the PGMC-A and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for KYOWA PGMC-A

  • Page 1 IM-T-121L 2021.9 PGMC-A型 圧力変換器-取扱説明書 このたびは本製品をお買い上げいただきまして, ありがとうご 4. 使用上のご注意 ざいます。ご使用の前には,本書を必ずお読みください。 また, お読みになったあとはいつでも見られるところに必ず保 注意 管してください。 変換器を分解しないでください。 本書に記載の仕様・外観は予告なく変更させていただく場合が 受圧面,ねじ部等に傷を付けないでください。 あります。最新情報は弊社ホームページをご確認ください。 衝撃,共振はできるだけ避けるようにしてください。特に 1. 取扱説明書中のマークについて ダイヤフラム部には,衝撃を与えないでください。 ダイヤフラムと本体とはエポキシ系接着剤により組み立 ご使用になる方の安全確保に関する重要な事項や機能確保に てられています。 接着剤が劣化するような有機溶剤や酸類 関する事項にはマークをつけて記載していますので, 必ずお読 の存在する場所では使用できません。 みください。 保護等級は IP52 です。水没させての使用は出来ません。 取扱を誤った場合, 人体に重大な悪影響を及ぼ 変換器を結露させないでください。 結露した場合は速やか 警告 す恐れがあります。 に乾燥させてください。 ケーブルを引き出し口付近で強引に曲げないでください。 取扱を誤った場合,...
  • Page 2 体間の絶縁抵抗(100MΩ以上)を測定してください。異常 があれば本器の故障と考えられます。弊社営業までご連絡 ください。 注意 絶縁抵抗を測定する場合, 絶縁抵抗計の印加電圧は 50V 以 シールドは変換器本体に接続されています。 下で行ってください。 6.3 ヒートランを約 5 分行ってから測定を開始してください。 9. 仕様 7. 換算 型式名 定格容量 固有振動数 (約) 7.1 換算には検査成績書の校正係数を使用します。 PGMC-A-200KP 200kPa 24kHz 7.2 ひずみ測定器を使用する場合は,出力値がε(×10 ひず PGMC-A-500KP 500kPa 34kHz み)で表示されます。1(×10 ひずみ)に相当する圧力が検 PGMC-A-1MP 1MPa 40kHz 査成績書に記入されていますので,乗算により圧力が求め ◆性能...
  • Page 3 IM-T-121L Sep 2021 PGMC-A Pressure Transducer INSTRUCTION MANUAL Thank you for purchasing this KYOWA product. Before using it, read 4. Handling precautions this instruction manual carefully. Also, keep the manual within easy reach so that you can refer to whenever necessary.
  • Page 4 6.1 Connect the transducer to a measuring instrument. 8.1 Avoid water, oil, dust, etc. on the connector. 6.2 When using a measuring instrument other than KYOWA, 8.2 Recommend calibrate the product once a year or so. (Contact connector plug as follows.

This manual is also suitable for:

Pgmc-a-200kpPgmc-a-500kpPgmc-a-1mp
