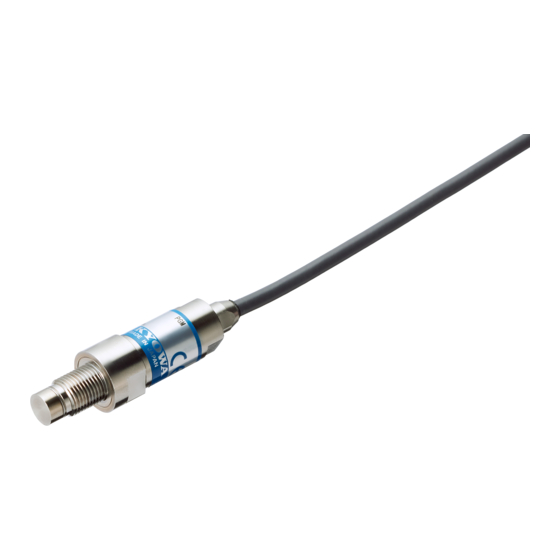

ＰＧＭ－ Ｄ型 圧力変換器－取扱説明書
このたびは本製品をお買い上げいただきまして， ありがとうご
ざいます。ご使用の前には，本書を必ずお読みください。
また， お読みになったあとはいつでも見られるところに必ず保
管してください。
本書に記載の仕様・外観は予告なく変更させていただく場合が
あります。最新情報は弊社ホームページをご確認ください。
1. 取扱説明書中のマークについて
ご使用になる方の安全確保に関する重要な事項や機能確保に
関する事項にはマークをつけて記載していますので， 必ずお読
みください。
取扱を誤った場合， 人体に重大な悪影響を及ぼ
警告
す恐れがあります。
取扱を誤った場合， 人体に悪影響を及ぼす恐れ
注意
があります。
故障しないようにするための注意や正しく動
注意
作させるための注意を記載しています。
2. ご使用に際しての重要な注意
本製品は，水素環境下ではご使用できません。
3. 安全上のご注意
許容過負荷を超える圧力をかけないでください。
破裂する恐れがあります。
受感部に突起物をあてないでください。
傷がつき破裂する恐れがあります。
指定された締め付けトルクで使用してください。
締め付けトルクが適正でないと破裂する恐れがあります。
予測できない過大圧力が負荷される恐れがある場合は， 周
囲に保護ケースを設置し，安全を確保してください。
取付けねじ穴部の材質には十分な強度のあるものを選定
してください。
取外しは圧力が完全に解放されていることを確認してか
ら行ってください。
接液部の材質は SUS630（JIS G4303）を使用しています。
本材質が腐食する恐れのある液体， 気体には使用しないで
ください。
警告
注意
4. 使用上のご注意
変換器を分解しないでください。
受圧面，ねじ部等に傷を付けないでください。
保護等級は IP52 です。水没させての使用は出来ません。
変換器を結露させないでください。 結露した場合は速やか
に乾燥させてください。
ケーブルを引き出し口付近で強引に曲げないでください。
ケーブル曲げ半径は， ケーブル直径の６倍以上としてくだ
さい。
振動環境下で圧力変換器を使用する場合は， 圧力変換器の
ケーブル引き出し口付近でケーブルを固定し， 振動止めを
施してください。
動的現象での立ち上がり時間が短い場合は，変換器と測定
器を含めた応答性が問題になります。各々の応答性を確認
の上ご使用ください。

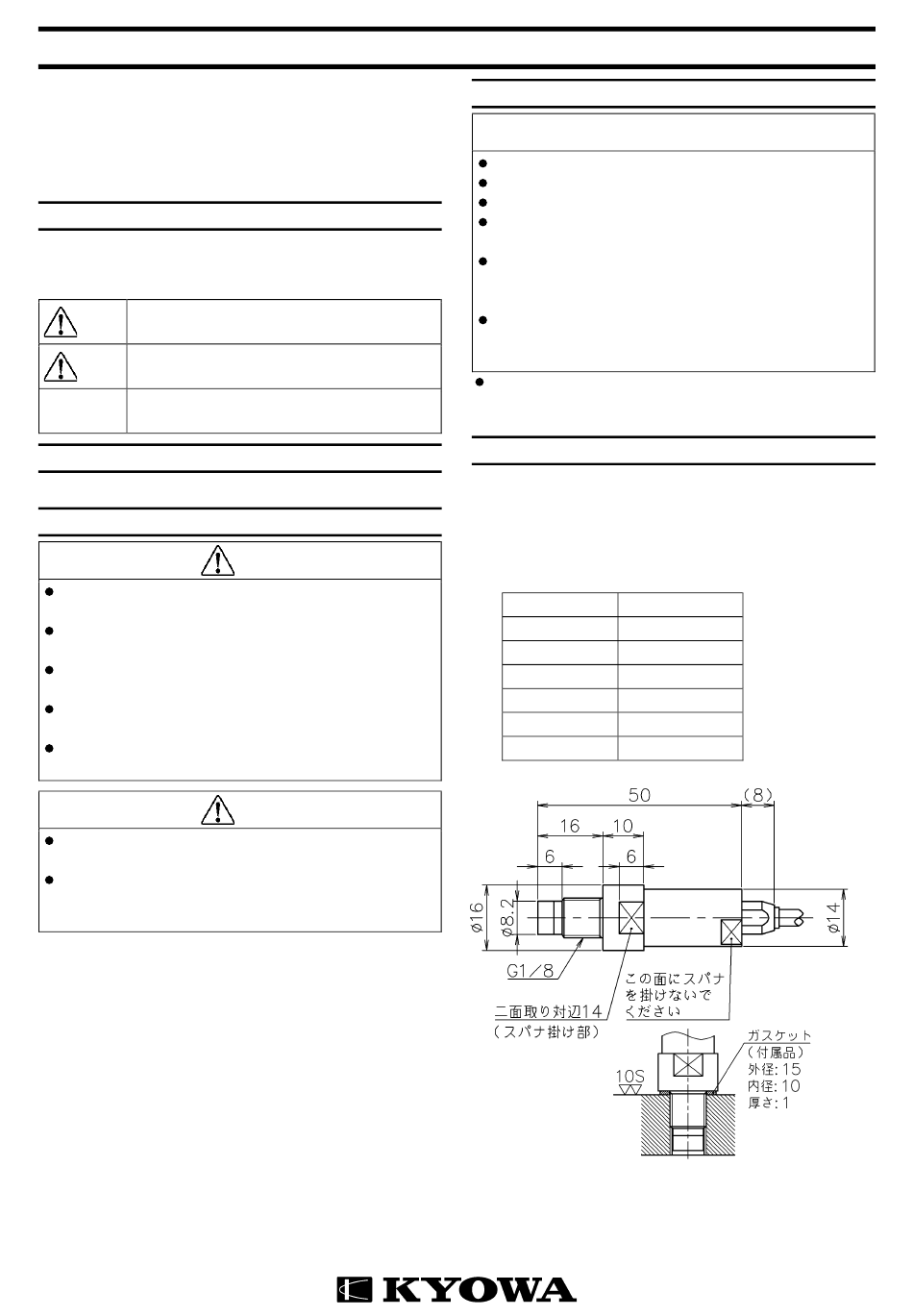

5. 取付け
5.1 付属のガスケットを使用し，本体のスパナ掛け部を利用し
て取付けます。他の部分にスパナを掛けると変換器を破損
させる恐れがあります。
ケーブルがねじれて断線しないよう，ケーブルも一緒に回
してください。
推奨締め付けトルク
型式名 締め付けトルク
PGM-10KD M156
PGM-20KD M156
PGM-50KD
PGM-100KD
PGM-200KD
PGM-500KD
最大締め付けトルクは 40 N･m です。
5.2 ガスケットは新しいものを使用してください。
5.3 できるだけ圧力源に近い場所に変換器を取付けてくださ
い。
5.4 導管がある場合は，導管との接続部にコックかバルブを設
けて取り外しが簡単に出来るようにすると便利です。
IM-T-131J 2021.9
注意
10～20 N･m
10～30 N･m
10～30 N･m
10～30 N･m
20～30 N･m
30～40 N･m
