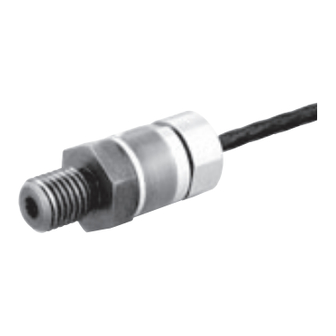

KYOWA PHF-S-SA4 Instruction Manual

ＰＨＦ－Ｓ－ＳＡ４型 圧力変換器－取扱説明書
このたびは本製品をお買い上げいただきまして，ありがとう
ございます。ご使用の前には，本書を必ずお読みください。
また，お読みになったあとは，いつでも見られるところに必
ず保管してください。
本書に記載の仕様・外観は予告なく変更させていただく場合
があります。 最新情報は弊社ホームページをご確認ください。
1. 取扱説明書中のマークについて
ご使用される方の安全確保に関する重要な事項や機能確保に
関する事項にマークをつけて記載しています。必ずお読みく
ださい。
取扱を誤った場合，人体に重大な悪影響を及
警告
ぼす恐れがあります。
取扱を誤った場合，人体に悪影響を及ぼす恐
注意
れがあります。
故障しないようにするための注意や正しく
注意
動作させるための注意を記載しています。
2. ご使用に際しての重要な注意
本製品は，水素環境下ではご使用できません。
3. 安全上のご注意
許容過負荷を超える圧力をかけないでください。 破裂する
恐れがあります。
受感部に突起物をあてないでください。 傷がつき破裂する
恐れがあります。
指定された締め付けトルクで使用してください。 締め付け
トルクが適正でないと破裂する恐れがあります。
予測できない過大圧力が負荷される可能性がある場合は，
周囲に保護ケースを設置し，安全を確保してください。
取り付けねじ穴部の材質には十分な強度のあるものを選
定してください。
取り外しは圧力が完全に解放されていることを確認して
から行ってください。
接液部の材質は SUS630（JIS G4303）を使用しています。
本材質が腐食する恐れのある液体， 気体には使用しないで
ください。
4. 使用上のご注意
変換器を分解しないでください。
取り付けねじ部に傷を付けないでください。
変換器を結露させないでください。 結露してしまった場合
は，速やかに乾燥させてください。
ケーブルを引き出し口付近で強引に曲げないでください。
ケーブル曲げ半径は， ケーブル外径の１０倍以上としてく
ださい。
振動環境下で使用する場合は， ケーブル引き出し口付近で
ケーブルを固定し，振動止めを施してください。
警告
注意
注意
できるだけ圧力源に近い場所に変換器を取り付けてくださ
い。
動的現象での立ち上がり時間が短い場合は，変換器と測定
器を含めた応答性が問題となります。各々の応答性を確認
の上，ご使用ください。
5. 取り付け

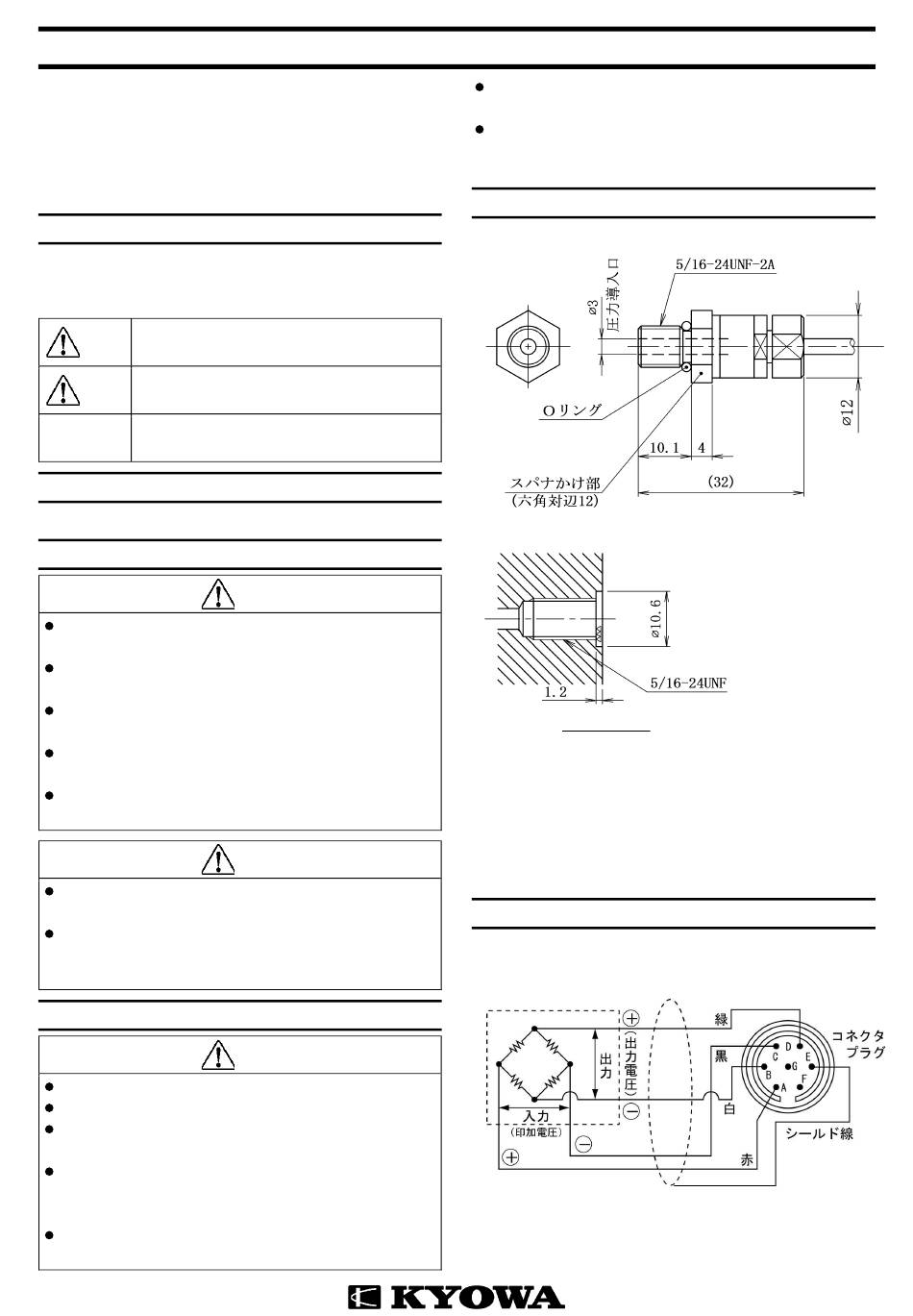

5.1 外形寸法
5.2 取り付け部にはＯリング溝を加工してください。
取付側加工例
5.3 取り付けは，ねじ部(5/16-24UNF)根本に付属のＯリング
(AS568 010)をはめ込んでから行ってください。
※取り付け取り外しは，本体のスパナかけ部(六角対辺
12mm)を用いて行ってください。 他の部分にスパナを掛
けると変換器を破損させる恐れがあります。
5.4 取り付け取り外しの際は，本体のみを回さずにケーブル
と一緒に回してください。
6. 接続・測定
6.1 変換器をひずみ測定器に接続します。
6.2 変換器，コネクタの配線は以下の通りです。
シールド線は変換器本体に接続されていません。
6.3 約 5 分，ヒートランを行ってから測定を開始してくださ
い。
IM-T-274D 2021.9
Ｏリング(AS568 010)
太さ：φ1.78±0.07
内径：φ6.07±0.12
