MCO 500 MED
Manual de uso y mantenimiento
Instructions for use and maintenance

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MCO 500 MED and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Master MCO 500 MED

Summary of Contents for Master MCO 500 MED

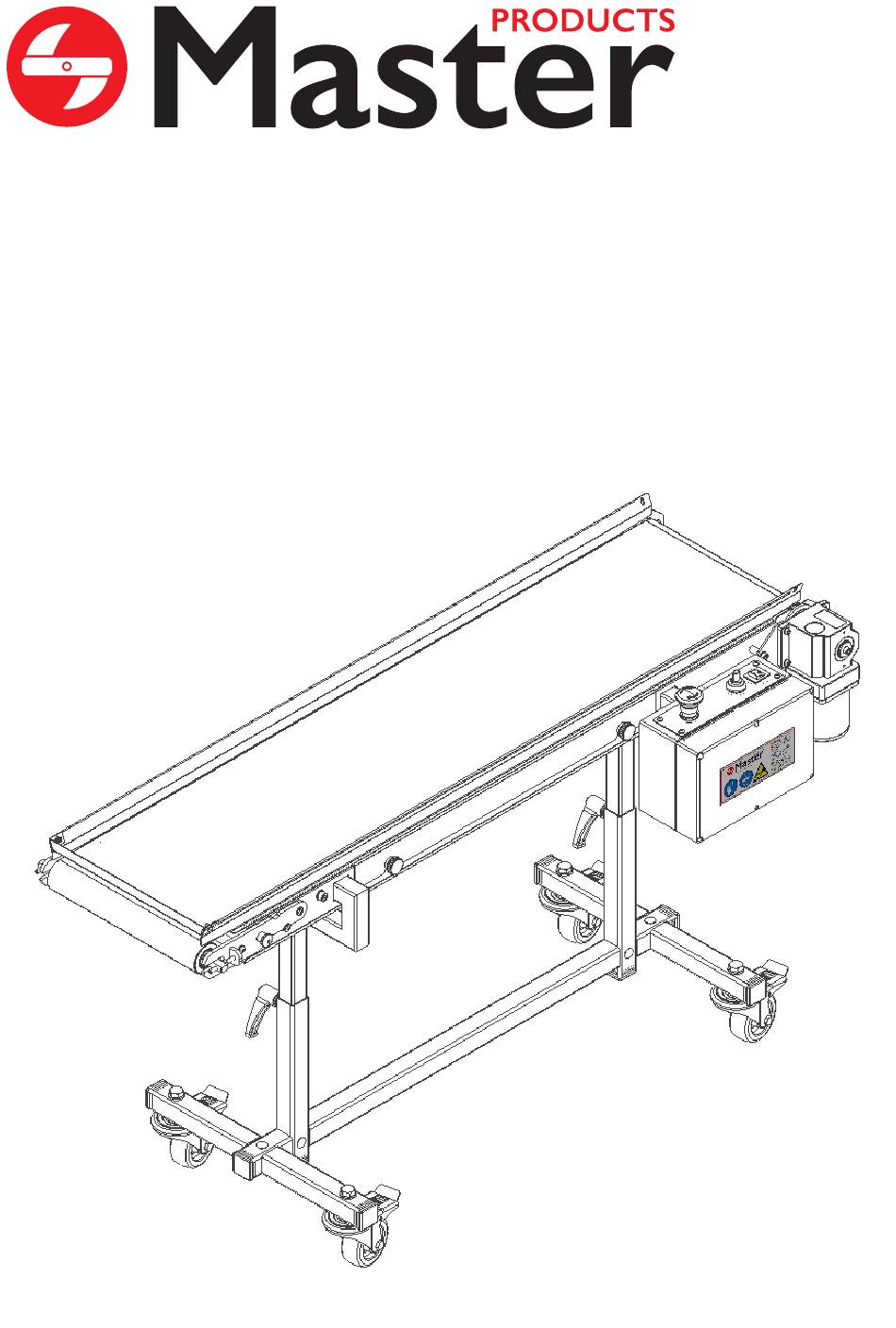

  • Page 1 MCO 500 MED Manual de uso y mantenimiento Instructions for use and maintenance...

  • Page 3: Table Of Contents

    Contenido 1. MCO 500 MED 5. Indicaciones básicas de seguridad 2. Indicaciones generales 5.1. Símbolos de seguridad 2.1. Objetivo del manual 5.2. Seguridad para el operario 2.2. Dónde dejar el manual 3. Garantía 4. Contenido de la caja 8. Conexión eléctrica 5.3.

  • Page 4: Mco 500 Med

    1. MCO 500 MED La cinta de salida MCO 500 MED es un transportador de banda diseñado para recoger el producto después de ser procesado por las máquinas recortadoras MT Tumbler 200 y 500 tanto de la gama medical como profesional.
  • Page 5 Banda transportadora Travesaño lateral (1 unidad) (2 unidades) Soporte vertical Travesaño central ajustable (1 unidad) (1 unidad) Soporte vertical Protección lateral ajustable (2 unidades) (1 unidad) Protección frontal Caja de Mandos (1 unidad) (1 unidad) Separador de rueda Separador de unión (4 unidades) (4 unidades) Tornillo DIN933...

  • Page 6: Indicaciones Básicas De Seguridad

    5.2. Seguridad para el operario MASTER PRODUCTS hace todo lo posible para garantizar que los equipos que comercializa cumplan con todas las normas de seguridad vigentes. Es responsabilidad del propietario asegurarse que todos los reglamentos y normas municipales, provinciales y estatales se cumplan en los lugares de trabajo.

  • Page 7: Quién Puede Utilizar El Equipo

    5.4. Reparación del equipo Solo personal autorizado o designado por Master Products podrá reparar e instalar nuevas piezas en el equipo. Si todavía está en periodo de garantía, solo personal autorizado o designado por Master Products podrá realizar en él acciones sin perder la garantía.

  • Page 8: Conexión Eléctrica

    óptimas condiciones. De no ser así, contactar con Master Products o cualquiera de sus distribuidores autorizados. Para facilitar la puesta en marcha del equipo, se recomienda colocar todos los componentes suministrados en una superficie plana y realizar todos los pasos detallados a continuación.
  • Page 9 1. En primer lugar, orientar y encajar como se muestra en la siguiente imagen, los dos travesaños laterales y el travesaño central . A continuación, fijarlos introduciendo un tornillo DIN 603 M6x45 por la parte superior y un separador de unión junto con una arandela ancha DIN 9021 M6 y una tuerca DIN985 M6 por la parte...
  • Page 10 ¡IMPORTANTE! Accionar los frenos de las cuatro ruedas de la estructura para evitar el desplazamiento involuntario del equipo durante su montaje. 4. Montar y fijar el cuerpo principal a la estructura. Introducir los dos extremos de los soportes verticales ajus- tables por las dos ventanas de la cara lateral del cuerpo principal , y a continuación fijarla con las dos arandelas DIN 125 M10...
  • Page 11 7. Bascular el cabezal tensor hasta la posición de tensado y fijarlo gracias a los posicionadores con muelle. ¡IMPORTANTE! Comprobar el tensado de la banda y de no ser suficiente, consultar el apartado tensado/ destensado de la banda del presente manual para ajustarla. 8.
  • Page 12 10. Montar la caja de mandos , mediante las dos ranuras del soporte posterior, en los dos tornillos presentes en uno de los soportes verticales ajustables, tal y como se muestra en la siguiente imagen. 11. Conectar el extremo del cable de alimentación del motor, representado de color rojo en la siguiente imagen, al conector de la caja de mandos.
  • Page 13 12. Finalmente, conectar un extremo del cable de alimentación suministrado al conector de la caja eléctrica y el otro extremo a la corriente eléctrica. ¡IMPORTANTE! Asegurarse que el cableado eléctrico queda perfectamente colocado, sin formar bucles que puedan hacer tropezar a los usuarios. 10.2.

  • Page 14: Destensado De La Banda

    10.3. Destensado de la banda Con ayuda de una llave Allen N.º 3, girar en sentido antihorario por igual los dos pasadores roscados del cabezal basculante para destensar la banda transportadora, como se muestra en la siguiente imagen. ¡IMPORTANTE! Girar los dos pasadores roscados las mismas vueltas para mantener una tensión uniforme de la banda.
  • Page 15 ¡IMPORTANTE! Ante cualquier duda no cubierta en este manual, contactar con el servicio técnico de MASTER PRODUCTS para solicitar asistencia técnica. Un mantenimiento de rutina o preventivo constituye una práctica necesaria de seguridad. Se lleva a cabo solamen- te con unos pasos básicos y ayudará, a garantizar una vida útil, larga y confiable del equipo adquirido.
  • Page 16 2. Desconectar el cable de alimentación del motor, representado de color rojo en la siguiente imagen, de la caja de mandos. 3. Retirar el cuadro de mandos. 4. Retirar las protecciones laterales aflojando los cuatro pomos laterales. Para desmontarlas completamente es necesario utilizar una llave hexagonal N.º...
  • Page 17 Para lograr disolver la suciedad de la mejor manera, mantenga la temperatura del agua entre 32°C - 57°C. Final- mente, para completar la limpieza, pulverizar el equipo y sus componentes con Master Clean. No utilizar deter- gentes ni otros productos de limpieza no especificados por el fabricante. Dejar actuar Master Clean durante varios segundos y a continuación, retirarlo solo con ayuda de papel.

  • Page 18: Desmontaje Y Desmantelamiento

    Caída del producto Contaminación y daño Posicionar correctamente ajustar correctamente al suelo del producto el equipo el equipo 15. Datos generales MCO 500 MED Modelo Potencia 25 W Manual CMP-2164-00-A España País Nombre de la empresa MASTER PRODUCTS INOXIDABLE, S.L.
  • Page 19 Content 1. MCO 500 MED 5. Basic safety instructions 2. General information 5.1. Safety symbols 2.1. Aiam of the manual 5.2. User safety 2.2. Where to keep the manual 3. Warranty 4. Contents of the box 8. Electrical connection 5.3. Who can use the equipment 9.

  • Page 20: Mco 500 Med

    3. Warranty Master Products offers a 2 year warranty on any defective part present in your equipment, as long as it is not due to misuse or lack of maintenance. For the guarantee it is essential to present the purchase invoice and contact the manufacturer.
  • Page 21 Conveyor belt Side crossbar (1 unit) (2 units) Adjustable Central crossbar vertical support (1 unit) (1 unit) Adjustable vertical Side protection support (2 units) (1 unit) Rear protection Control box (1 unit) (1 unit) Wheel spacer Union separator (4 units) (4 units) Rotating wheel Bolt DIN933 M12x65...

  • Page 22: Basic Safety Instructions

    5.2. User safety MASTER PRODUCTS makes every effort to ensure that the equipment it sells complies with all current safety regu- lations. It is the owner's responsibility to ensure that all municipal, provincial and state regulations and standards are followed in the workplace.

  • Page 23: Who Can Use The Equipment

    Only personnel authorized or designated by Master Products may repair and install new parts on the equipment. If it is still in the warranty period, only personnel authorized or designated by Master Products may carry out actions on it without losing the warranty.

  • Page 24: Electrical Connection

    10.1. Assembling The MCO 500 MED conveyor belt is delivered completely protected and boxed. First of all, it is necessary to open the box and check that all the material received is as specified in this manual and is in optimal condition. If not, contact Master Products or any of its authorized distributors.
  • Page 25 1. First, orient and fit as shown in the following image, the two side crossbars and the central crossbar . Next, secure them by inserting a DIN 603 M6x45 bolt from the top and a union spacer together with a nDIN 9021 M6 wide washer and a DIN985 M6 nut from the bottom.
  • Page 26 ¡IMPORTANT! Activate the brakes on the four wheels of the structure to avoid involuntary movement of the equipment during assembly. 4. Assemble and fix the main body to the structure. Insert the two ends of the adjustable vertical supports throu- gh the two windows on the side face of the main body , and then secure it with the two DIN 125 M10 washers and the two DIN 933 M10x16 screws...
  • Page 27 7. Tilt the tensioning head to the tensioning position and fix it using the spring-loaded positioners. ¡IMPORTANT! Check the belt tension and if it is not sufficient, consult the belt tension section of this manual to adjust it. 8. Position the two side protections as shown in the following image on the main body of the conveyor belt, fixing them with the help of the provided knobs.
  • Page 28 10. Mount the control box , using the two slots of the rear support, on the two screws present on one of the adjustable vertical supports, as shown in the following image. 11. Connect the end of the motor power cable, shown in red in the following image, to the connector on the control box.

  • Page 29: Belt Tensioning

    12. Finally, connect one end of the supplied power cable to the electrical box connector and the other end to the electrical current. ¡IMPORTANT! Check that the electrical wiring is perfectly placed, without forming loops that could cause users to trip.

  • Page 30: Belt Detensioning

    10.3. Belt detensioning Using a Nº 3 Allen key, turn the two threaded pins on the flip head equally clockwise to tension the conveyor belt, as shown in the following image. ¡IMPORTANT! Turn the two threaded pins the same turns to maintain uniform belt tension. 10.4.

  • Page 31: Cleaning Procedure

    ¡IMPORTANT! If you have any questions not covered in this manual, contact technical service from MASTER PRODUCTS to request technical assistance. Routine or preventive maintenance is a necessary safety practice It only requires a few basic steps and will help ensure a long and reliable useful life of the purchased equipment.
  • Page 32 2. Disconnect the motor power cable, shown in red in the following image, from the control box. 3. Remove the control box. 4. Remove the side protections by loosening the four side knobs. To completely disassemble them, use a Nº 2.5 Allen key and a Nº...
  • Page 33 Master Clean. Do not use detergents or other cleaning products not specified by the manufacturer. Let Master Clean sit for several seconds and then remove it only with the help of paper. Once the cleaning process is complete, and with the equipment completely sanitized, clean and dry, reverse all the previous steps to reassemble the equipment.

  • Page 34: Disassembly And Dismantling

    Raw material may fall Correct positioning of the position and adjust be contaminated and fall on the ground equipment equipment down 15. General details MCO 500 MED Model Power 25 W CMP-2164-00-A Manual España Country Company MASTER PRODUCTS INOXIDABLE, S.L.

  • Page 35: Ce Declaration Of Conformity

    (Girona) Tel./Fax: (+34) 972-299-355 Email: info@masterproducts.es N.I.F: ESB55310817 Declares under its sole responsibility that the machine MCO 500 MED, with serial Nº.: It is in conformity with the provisions of the Directives and Regulations of the European Parliament and of the Council: - 2006/42/CE - Machinery Directive.
