Master MT Tumbler 800 Instructions For Use And Maintenance Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

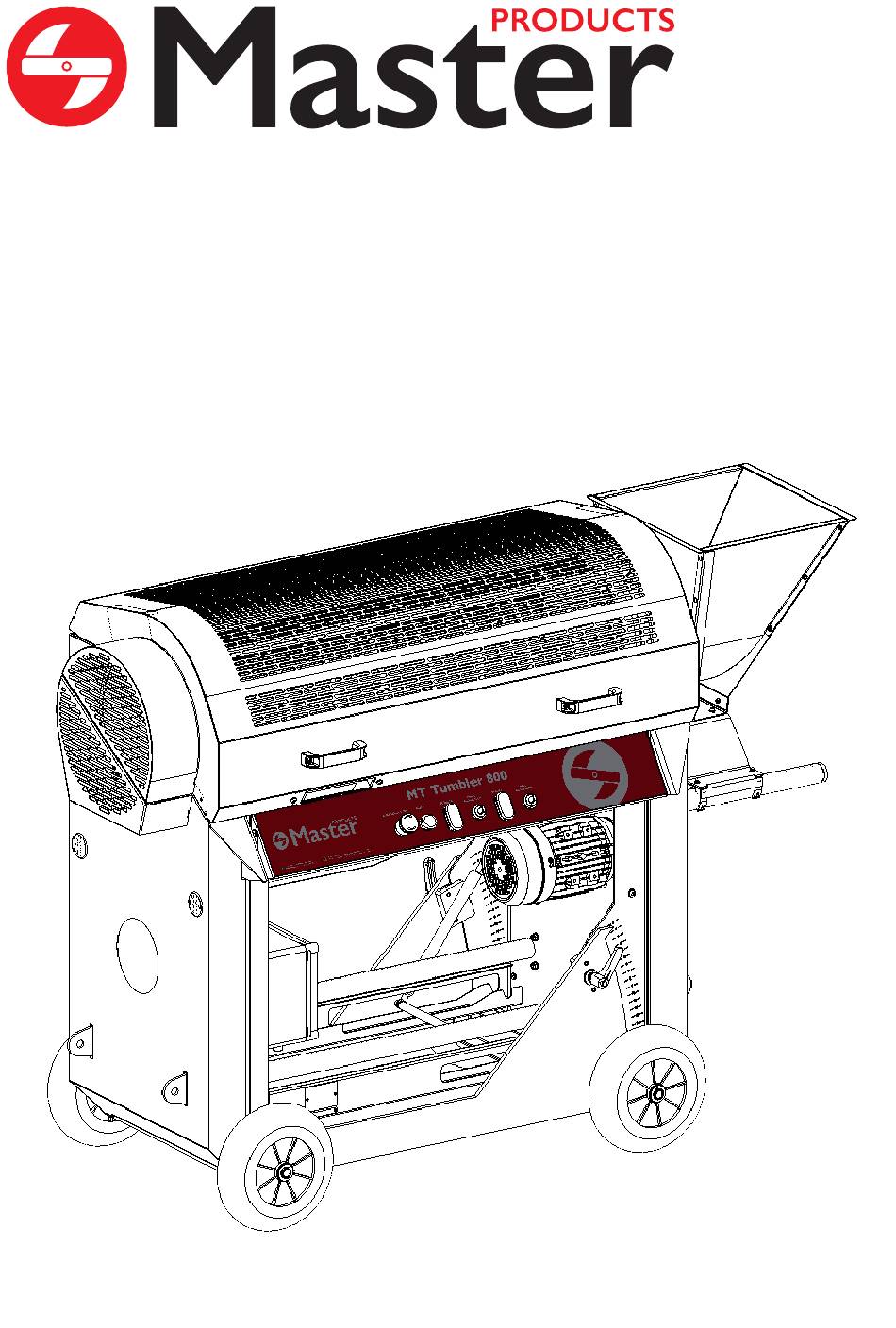

MT Tumbler 800 / 800MED
Manual de uso y mantenimiento
Instructions for use and maintenance

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MT Tumbler 800 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Master MT Tumbler 800

Summary of Contents for Master MT Tumbler 800

  • Page 1 MT Tumbler 800 / 800MED Manual de uso y mantenimiento Instructions for use and maintenance...
  • Page 2 www.masterproducts.es...

  • Page 3: Table Of Contents

    Contenido 1. MT Tumbler 800 / 800MED 5. Indicaciones básicas de seguridad 2. Indicaciones generales 5.1. Símbolos 2.1. Objetivo del manual 5.2. Seguridad para el operario 2.2. Dónde dejar el manual 3. Garantía 4. Contenido de la caja 5.3. Quién puede utilizar la 6.

  • Page 4: Mt Tumbler 800 / 800Med

    1. MT Tumbler 800 / 800MED Las MT Tumbler 800 / 800MED son recortadoras industriales para procesar flores frescas o secas de cannabis medi- cinal y cáñamo industrial a gran escala. Las capacidades productivas están alrededor de 60 Kg por hora de trabajo, al procesar flores frescas, y 25 Kg por hora de trabajo, al procesar flores secas.
  • Page 5 5.2. Seguridad para el operario MASTER PRODUCTS hace todo lo posible para garantizar que las máquinas que comercializa cumplan con todas las normas de seguridad vigentes. Es responsabilidad del propietario asegurarse que todos los códigos, reglamentos y normas municipales, provinciales, estatales y territoriales se cumplan en los lugares de trabajo.

  • Page 6: Quién Puede Utilizar La Mt Tumbler 800 / 800Med

    - Las flores a procesar con estas máquinas pueden ser frescas o secas. Cualquier flor de distinta naturaleza puede causar lesiones en el usuario y en los equipos. Consultar con el departamento comercial de MASTER PRODUCTS si se prevé procesar producto seco porque las máquinas se comercializan de serie solo con el tambor húmedo y para procesar flores secas es necesario la utilización de un tambor específico.
  • Page 7 MASTER PRODUCTS para obtener asistencia. 7. Transporte Palé 138 x 81 x 142 cm = 303 Kg // Peso neto MT Tumbler 800 / 800MED = 220 Kg 8. Conexión eléctrica 230 V / 50-60 Hz monofásico.

  • Page 8: Puesta En Marcha

    Las MT Tumbler 800 / 800MED se distribuyen con un mecanismo de recorte que no puede ser alterado por el con- sumidor. Está formado por tres bloques con un molinillo rotativo y una hoja fija de acero inoxidable flexible en cada uno de ellos.
  • Page 9 La tolva de entrada se trata de un accesorio opcional. Las MT Tumbler 800 / 800MED se comercializan de serie sin la tolva de entrada. Consultar con el departamento comercial de MASTER PRODUCTS si se prevé su necesidad.
  • Page 10 - Comprobar que el led del interruptor de rearme está apagado. - Comprobar que el cable de alimentación no forma bucles que puedan hacer tropezar. Cualquier pieza dañada, incluidas las protecciones, deben ser reparadas o sustituidas inmediatamente. Contactar con el servicio técnico de MASTER PRODUCTS o distribuidor oficial. www.masterproducts.es...

  • Page 11: Conectar La Máquina

    Consultar con el departamento comercial de MASTER PRODUCTS si se prevé procesar producto seco porque las máquinas se comercializan de serie solo con el tambor húmedo y para procesar flores secas es necesario la uti- lización de un tambor específico.
  • Page 12 - Un desajuste entre el tambor y los bloques de recorte. Para ajustar correctamente la distancia entre ambos componentes seguir los pasos del apartado Ajuste de la MT Tumbler 800 / 800MED de este manual. - El producto a procesar no permanece el tiempo suficiente dentro del tambor. Es necesario ajustar la inclina- ción del equipo, controlar la carga del producto y ajustar la velocidad de rotación del tambor y de los molini-...

  • Page 13: Cuadro De Mandos

    12. Cuadro de mandos Es muy importante antes de empezar a trabajar con las máquins conocer las funciones de los interruptores del panel de mandos y los estados de operación de los equipos. El panel de mandos presenta los siguientes componentes: 1.
  • Page 14 El sistema de aspiración tiene su panel de mandos propio. Consultar el correspondiente manual de uso y mante- nimiento del producto para comprender su funcionamiento. 13. Seguridad Las máquinas están equipadas con dos dispositivos de seguridad que garantizan en todo momento la protección del operario durante el uso de las mismas.

  • Page 15: Limpieza

    Su limpieza resulta sencilla, rápida y eficiente. La intensidad y la frecuencia de los lavados dependerá de las condiciones del producto a tratar. MASTER PRODUCTS recomienda lavar el tambor y los bloques de recorte al menos una vez cada 4 horas de funcionamiento. Para una óp- tima limpieza, utilizar agua caliente, una esponja jabonosa y líquido Master Clean.
  • Page 16 2. Retirar la tolva de entrada, representada de color rojo en la siguiente imagen, y limpiarla para eliminar los posi- bles restos de producto presentes en ella. La tolva de entrada se trata de un accesorio opcional. Las MT Tumbler 800 / 800MED se comercializan de serie sin la tolva de entrada. Consultar con el departamento comercial de MASTER PRODUCTS si se prevé...
  • Page 17 Utilizar guantes de seguridad. Solo puede realizar esta acción personal cualificado que haya leído y comprendido este manual de usuario. De serie la máquina se suministra con un tambor cuyos testeros son de aluminio. Si los testeros del tambor son de acero inoxidable tener presente que el peso del tambor aumenta considerablemente.
  • Page 18 8. Retirar la tolva principal de aspiración. Para lograrlo, identificar en primer lugar las cuatro fijaciones de las esquinas, representadas en color rojo en las siguientes imágenes. 9. Extraer las fijaciones de las ranuras fijas del bastidor ejerciendo si es necesario una leve presión en las alas de tolva.
  • Page 19 Este es un paso muy importante para alcanzar un recorte limpio y preciso durante el proceso productivo. En caso de no disponer de una máquina limpiadora por ultrasonidos puede utilizarse, o una máquina hidrolimpiadora con agua a presión a unos 70ºC o bien una esponja, agua caliente y líquido MASTER CLEAN.
  • Page 20 1. Identificar, en cada una de las caras exteriores de los bloques, los cuatro tornillos hexagonales y aflojarlos sin retirarlos, con la llave fija Nº8. 2. Con la llave Allen N.º 3, ajustar la altura de los molinillos aflojando o apretando, según convenga, el tornillo repre- sentado de color rojo en la siguiente imagen.

  • Page 21: Ajuste Del Tambor

    Todos los tambores que comercializa MASTER PRODUCTS, para las MTT800 & MT800 MED, tienen una pista de rodadura mecanizada en cada uno de sus extremos. En la siguiente imagen, y representados de color rojo, se muestran los cuatro apoyos ajustables en los que descansan estas pistas.

  • Page 22: Montaje En Tándem

    Una línea de producción MASTER PRODUCTS completa está formada por una cinta de entrada MCI 800, dos MT Tumbler 800 / 800MED en tándem y una cinta de salida MCO800.
  • Page 23 Consulte las guías Atrapamiento y corte lesiones e inculso por la rejilla generales de seguridad amputación 19. Datos generales Modelo MT Tumbler 800 / 800MED Potencia 1350 W Manual CMP-967-00-C País España Nombre de la empresa MASTER PRODUCTS INOXIDABLE, S.L.
  • Page 24 Content 1. MT Tumbler 800 / 800MED 5. Basic safety guidelines 2. General instructions 5.1. Symbols 2.1. Aim of the manual 5.2. User safety 2.2. Where to keep the manual 3. Warranty 4. Contents of box 5.3. Who can use the MT Tumbler 7.

  • Page 25: Mt Tumbler 800 / 800Med

    1. MT Tumbler 800 / 800MED The MT Tumbler 800 / 800MED are industrial trimmers for processing fresh or dried flowers of medical cannabis and industrial hemp on a large scale. The production capacities are around 60 kg per hour when processing fresh flowers and 25 kg per hour when processing dried flowers.
  • Page 26 5.2. User safety MASTER PRODUCTS makes every effort to ensure that the machines it sells comply with all applicable safety stan- dards. It is the owner's responsibility to ensure that all municipal, provincial, state and territorial codes, regulations and standards have been met in the job site.

  • Page 27: Who Can Use The Mt Tumbler

    It must always accompany the ma- chines for any necessary consultation by the operators. In case of any doubt not covered in this manual, please contact immediately the official distributor or MASTER PRO- DUCTS directly in order to solve it.
  • Page 28 MASTER PRODUCTS technical support for assistance. 7. Transport Pallet 138 x 81 x 142 cm = 303 Kg // Net weight MT Tumbler 800 / 800MED = 220 Kg 8. Electrical connection 230 V / 50-60 Hz single-phase.

  • Page 29: Start-Up

    11.1. Assembling the MT Tumbler 800 / 800MED The MT Tumbler 800 / 800MED are delivered fully protected and boxed. First of all, it is necessary to open the box and check that all the material received is as specified in this manual and is in optimum condition. It is recommen- ded that the machine and all supplied components are placed on a flat surface for assembly.
  • Page 30 The input hopper is an optional accessory. The MT Tumbler 800 / 800MED are available as standard without the input hopper. Please consult the MASTER PRODUCTS sales department if you foresee the need for it.
  • Page 31 - Check that the LED on the reset switch is deactivated, i.e., switched off. - Check that the power cable does not form loops that could cause tripping. Any damaged parts, including guards, must be repaired or replaced immediately. Contact the MASTER PRODUCTS technical service or official distributor.

  • Page 32: Raw Material Conditions

    When dry trimming, the leaves tend to coat the flower, reducing the chances of the leaf being trimmed by the blade. It is very important to trim within the moisture level recommended by MASTER PRODUCTS to achieve a high-quality end product.
  • Page 33 - A misalignment between the barrel and the cutter blocks. To correctly adjust the distance between the two components, follow the steps in the section Adjusting the MT Tumbler 800 / 800MED in this manual. - The product to be processed does not stay long enough inside the barrel. It is necessary to adjust the incli- nation of the equipment, to control the product load and to adjust the rotation speed of the barrel and the trimming reels.

  • Page 34: Operational States

    1. Emergency Stop / Emergency stop button 2. Reset / reset button 3. Switch On / Off / Start/stop push button for the barrel 4. Speed Selector / Barrel speed selector 5. Switch On / Off / Blade start/stop push button 6.
  • Page 35 13. Security The machines are equipped with two safety devices that guarantee the protection of the operator at all times during use. The first of these consists of a coded magnetic actuator. When the main swing gate is properly closed, the two parts of the actuator are in contact and the machines are allowed to start.
  • Page 36 4 hours of operation. For optimum cleaning, use hot water, a soapy sponge and Master Clean liquid. The rest of the equipment should be washed and sanitized at the end of each working day (8h).
  • Page 37 2. Remove the inlet hopper, shown in red in the following picture, and clean it to remove any product residues present in it. The input hopper is an optional accessory. The MT Tumbler 800 / 800MED are available as standard without the input hopper. Please consult the MASTER PRODUCTS sales department if you foresee the need for it.
  • Page 38 Wear safety gloves. Only qualified personnel who have read and understood this user manual may carry out this action. As standard, the machine is supplied with a barrel with aluminium barrel ends. If the barrel ends are made of stainless steel, please note that the weight of the barrel increases considerably.
  • Page 39 8. Remove the main suction hopper. To do this, first identify the four corner fastenings, shown in red in the following pictures. 9. Remove the fixings from the fixed grooves of the frame, if necessary, by exerting slight pressure on the hopper wings.
  • Page 40 11. Once all the above actions have been carried out, gradually introduce the different disassembled components into an ultrasonic washing machine, such as the Master Sonic, to clean and remove any remaining product. This is a very important step to achieve a clean and precise cut during the production process. If you do not have an ultrasonic cleaning machine, you can use either a high-pressure cleaning machine with pressurized water at around 70ºC or a sponge, hot water and MASTER CLEAN liquid.
  • Page 41 1. Identify, on each of the outer faces of the blocks, the four hexagonal screws and loosen them without removing them, using the open-end spanner No. 8. 2. Using Allen key No. 3, adjust the height of the reels by loosening or tightening, as required, the screw shown in red in the following image.
  • Page 42 The barrels commercialized by MASTER PRODUCTS, whether of MT800 & MT800 MED , have a mechanized raceway at each of their ends. In the following image, and represented in red, the four adjustable supports on which these tracks rest are shown.

  • Page 43: Tandem Assembly

    A complete MASTER PRODUCTS production line consists of an input conveyor MCI 800, two MT Tumbler 800 & 800 MED in tandem and an output conveyor MCO800.
  • Page 44 Insert your fingers Danger of serious injury Check the general safety Entrapment and cutting through the grid or amputation guidelines 19. General details MT Tumbler 800 / 800 MED Model Power 1350 W Manual CMP-967-00-C España Country Company name MASTER PRODUCTS INOXIDABLE, S.L.
  • Page 45 www.masterproducts.es...
  • Page 46 Email: info@masterproducts.es N.I.F: ESB55310817 Declares under its sole responsibility that the machine MT Tumbler 800 / 800MED with serial Nº.: It is in conformity with the provisions of the Directives and Regulations of the European Parliament and of the Council: - 2006/42/CE - Machinery Directive.
